در صنایع مختلف، به ویژه در فرآیندهای گرمایشی و تولید انرژی، مشعلهای صنعتی نقش حیاتی ایفا می‌کنند. این تجهیزات به‌عنوان قلب سیستم‌های احتراقی عمل کرده و وظیفه تبدیل سوخت‌های مختلف به حرارت و انرژی را بر عهده دارند. انتخاب صحیح مشعل و درک عملکرد آن، نه تنها به افزایش بازدهی انرژی و کاهش هزینه‌ها کمک می‌کند، بلکه از اهمیت بالایی در حفظ ایمنی و کاهش آلاینده‌های محیطی برخوردار است. این مقاله به بررسی انواع مشعلهای صنعتی، نحوه عملکرد آن‌ها و اجزای تشکیل‌دهنده‌شان می‌پردازد تا درک عمیق‌تری از این ابزارهای مهم صنعتی ارائه دهد. همچنین در این مقاله با نام یکی از شرکت‌های معتبر تولید مشعل آشنا می‌شوید که می‌تواند به شما در انتخاب بهترین مشعل کمک کند.
مشعل صنعتی
مشعل صنعتی یکی از اجزای کلیدی در سیستم‌های گرمایشی و تولید انرژی است که به منظور تبدیل سوخت‌های مختلف به حرارت و گرما استفاده می‌شود. این مشعل‌ها در صنایع مختلفی از جمله پالایشگاه‌ها، صنایع شیمیایی، نیروگاه‌ها و در سیستم‌های گرمایش مرکزی مورد استفاده قرار می‌گیرند. عملکرد صحیح و کارآمد مشعلهای صنعتی تأثیر مستقیمی بر بازدهی انرژی و کاهش هزینه‌های عملیاتی دارد.

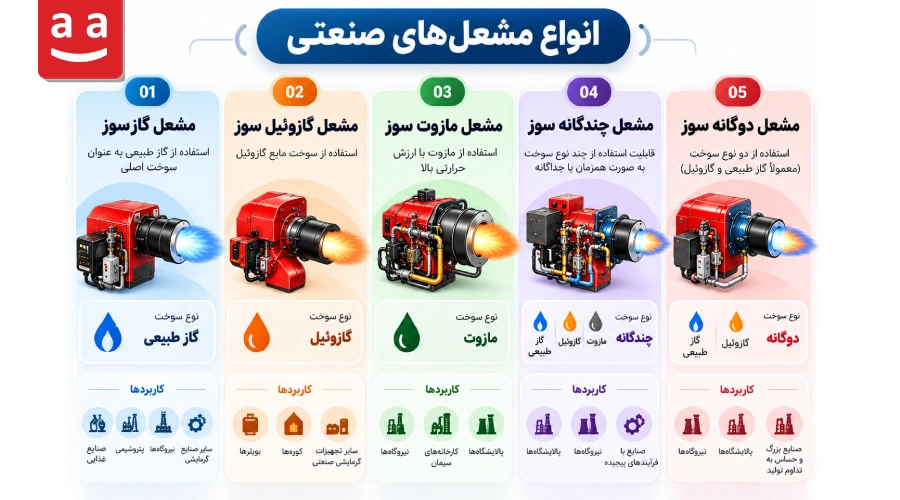

انواع مشعلهای صنعتی
مشعلهای صنعتی بر اساس نوع سوخت مورد استفاده و قابلیت‌های خاص آن‌ها به چندین دسته تقسیم می‌شوند. در ادامه به معرفی انواع مختلف این مشعل‌ها می‌پردازیم:
1- مشعل گازسوز
این نوع مشعل از گاز طبیعی به عنوان سوخت اصلی استفاده می‌کند. گاز طبیعی به دلیل قیمت مناسب، پاکی و در دسترس بودن، یکی از محبوب‌ترین سوخت‌ها برای مشعلهای صنعتی است. این نوع مشعل‌ها به دلیل احتراق کامل و کنترل‌پذیری بالا، کارایی انرژی بالایی دارند. همچنین، تولید آلاینده‌ها در مشعلهای گازسوز بسیار کمتر از سایر مشعل‌هاست، که این ویژگی آن‌ها را به گزینه‌ای مناسب برای کاربردهایی تبدیل می‌کند که حفظ محیط‌زیست اهمیت ویژه‌ای دارد. مشعلهای گازسوز معمولاً در صنایع غذایی، پتروشیمی، نیروگاه‌ها و سایر صنایعی که نیاز به گرمایش بیشتری دارند، استفاده می‌شوند.
2- مشعل گازوئیل سوز
این مشعل‌ها از سوخت مایع گازوئیل استفاده می‌کنند. گازوئیل به دلیل دسترسی آسان و ذخیره‌سازی ساده، در مناطقی که دسترسی به گاز طبیعی محدود است یا قیمت گازوئیل اقتصادی‌تر است، کاربرد دارد. مشعلهای گازوئیل سوز برای تولید حرارت در بویلرها، کوره‌ها و سایر تجهیزات گرمایشی صنعتی استفاده می‌شوند. این مشعل‌ها با توجه به نوع سوخت مصرفی، به تجهیزات پیشرفته‌ای برای بهینه‌سازی فرآیند احتراق و کاهش آلاینده‌ها نیاز دارند. با اینکه میزان آلاینده‌های تولید شده توسط این مشعل‌ها بیشتر از مشعلهای گازسوز است، اما با تنظیمات مناسب می‌توان آلودگی را تا حد زیادی کاهش داد.
3- مشعل مازوت سوز
این مشعل‌ها از مازوت، که یک سوخت سنگین با ارزش حرارتی بالا است، استفاده می‌کنند. مازوت به دلیل قیمت پایین‌تر و انرژی زیاد، در برخی صنایع سنگین مانند پالایشگاه‌ها، کارخانه‌های سیمان و نیروگاه‌ها مورد استفاده قرار می‌گیرد. مشعلهای مازوت سوز نیاز به تجهیزات پیش‌گرم‌کننده دارند، زیرا مازوت در دمای عادی ویسکوزیته بالایی دارد و باید قبل از احتراق گرم شود تا به خوبی در لوله‌ها و نازلهای سوخت جریان پیدا کند. این مشعل‌ها به دلیل نوع سوخت مصرفی، آلودگی بسیار بیشتری نسبت به مشعلهای گازسوز تولید می‌کنند.
4- مشعل چندگانه سوز
مشعل چندگانه سوز قابلیت استفاده از چندین نوع سوخت مختلف به صورت همزمان یا جداگانه را دارد. این نوع مشعل‌ها برای صنایعی که نیاز به انعطاف‌پذیری بالایی در استفاده از سوخت‌های مختلف دارند، بسیار مناسب هستند. مثلاً در شرایطی که قیمت یا دسترسی به یک نوع سوخت تغییر می‌کند، می‌توان به راحتی از سوخت دیگری استفاده کرد. این مشعل‌ها دارای سیستم‌های پیچیده کنترل هستند که به طور همزمان مصرف و احتراق چند نوع سوخت را مدیریت می‌کنند. مشعلهای چندگانه سوز معمولاً در صنایعی با فرآیندهای پیچیده و نیازمند بهینه‌سازی مصرف انرژی، مانند پالایشگاه‌ها و نیروگاه‌ها، مورد استفاده قرار می‌گیرند.
متداولترین نوع مشعلهای چندگانه سوز، مشعلهای دوگانه سوز هستند. مشعل دوگانه سوز توانایی استفاده از دو نوع سوخت، معمولاً گاز طبیعی و گازوئیل، را دارد. مشعل دوگانه سوز گاز-گازوئیل این قابلیت را دارد که در زمان‌هایی که گاز طبیعی در دسترس نیست، به طور خودکار به حالت گازوئیل سوز تغییر کند. این قابلیت نه تنها بهره‌وری را افزایش می‌دهد، بلکه از توقف غیرضروری فرآیندهای تولید نیز جلوگیری می‌کند.
اجزای تشکیل‌دهنده مشعل صنعتی
مشعلهای صنعتی از چندین بخش کلیدی تشکیل شده‌اند که هر یک نقش مهمی در عملکرد صحیح و کارآمد مشعل دارند. در ادامه، اجزای اصلی مشعلهای صنعتی به تفصیل شرح داده می‌شود:
1- خط سوخت
خط سوخت وظیفه تامین سوخت و ایجاد فشار و دبی مناسب تا قبل از مشعل را برعهده دارد. خط سوخت گازی شامل ادواتی همچون فیلتر، رگولاتور، شیر ایمنی، شیر اصلی، کلیدهای فشار، شیر پروانه‌ای، سنسور فشار گاز و … است. خط سوخت مایع شامل پمپ، شیر برقی، رگولاتور سوخت و … است.
2- سری احتراق
سری احتراق وظیفه رساندن سوخت به محفظه احتراق و اختلاط آن با هوا را به عهده دارد این سیستم بسته به نوع سوخت (گازی، مایع یا جامد) شامل اجزای مختلفی است:
نازل های گاز: در مشعلهای با سوخت گازی نازل‌ها و لوله‌های گاز سوخت را در جهت و موقعیت مناسب تزریق می‌کند.
نازلهای سوخت مایع: در مشعلهای با سوخت مایع مانند گازوئیل یا مازوت، نازل‌ها برای پاشش سوخت به صورت قطرات ریز به کار می‌روند. این پاشش باعث می‌شود سوخت به خوبی با هوا مخلوط شده و احتراق کامل‌تری صورت گیرد.
3- سیستم تأمین هوا
سیستم تأمین هوا یکی از مهم‌ترین اجزای مشعل است که هوا یا اکسیژن لازم برای فرآیند احتراق را فراهم می‌کند. این سیستم شامل اجزای زیر است:
فن‌ها: فن‌های قوی هوا را به داخل مشعل می‌دمند تا با سوخت مخلوط شده و فرآیند احتراق انجام گیرد. این فن‌ها بسته به نوع مشعل و میزان هوای مورد نیاز، در اندازه‌ها و ظرفیت‌های مختلفی تولید می‌شوند.
دمپرها: دمپرها برای تنظیم جریان هوا به کار می‌روند و می‌توانند به صورت دستی یا خودکار کنترل شوند. با تنظیم دمپرها، نسبت هوا به سوخت کنترل می‌شود که این نسبت برای عملکرد بهینه و کاهش آلایندگی بسیار مهم است.
کانال هوا: مشعلهای صنعتی از نظر چیدمان به دو دسته مونوبلاک و دوال بلاک تقسیم می‌شوند. در مشعلهای مونوبلاک، فن مستقیماً به مشعل متصل می‌شود، ولی در مشعلهای دوال بلاک، فن جدای از مشعل قرار گرفته و از طریق کانال هوا به مشعل متصل می‌شود. در این حالت، هوای خروجی فن به وسیله کانال به سمت مشعل هدایت می‌شود.
4- سیستم اشتعال
سیستم اشتعال وظیفه شروع فرآیند احتراق را بر عهده دارد. این سیستم شامل اجزای زیر است:

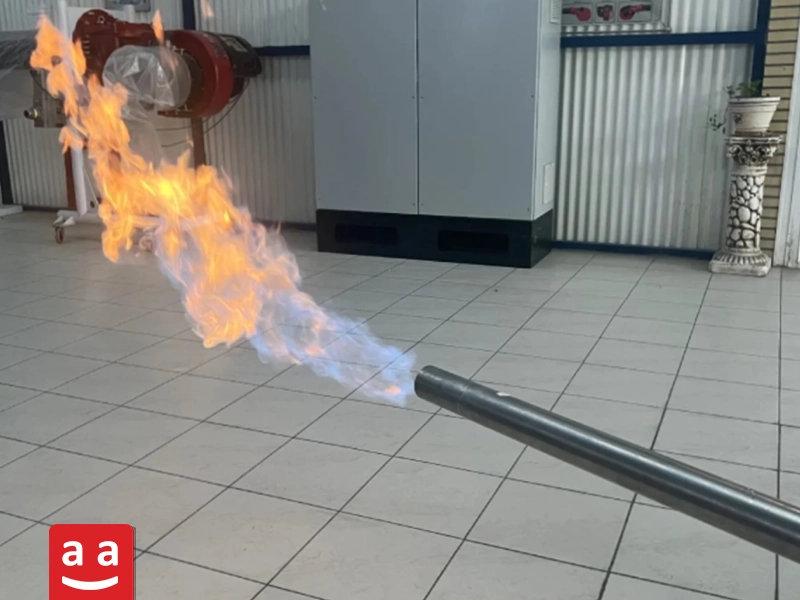

پایلوت: برای تأمین انرژی اولیه لازم به منظور آغاز فرآیند احتراق در مشعلهای بزرگ از مشعلهای کوچکی استفاده می‌شود که اصطلاحاً پایلوت نامیده می‌شوند. هنگام راه اندازی مشعل، ابتدا پایلوت روشن شده و شعله نسبتاً کوچکی را ایجاد می‌کند. سپس سوخت اصلی مشعل تزریق شده و شعله اصلی شکل می‌گیرد. وجود شعله پایلوت برای شروع ایمن احتراق ضروری است. پس از پایدار شدن شعله اصلی، پایلوت خاموش می‌شود.
الکترودهای جرقه‌زن: این الکترودها جرقه‌ای تولید می‌کنند که باعث اشتعال مخلوط سوخت و هوا در پایلوت می‌شود. در مشعلهای کوچک، از پایلوت استفاده نمی‌شود و الکترودهای جرقه زن مستقیماً شعله اصلی را روشن می‌کنند.
5- سیستم برق مشعل
این قسمت شامل مدار قدرت و فرمان مشعل است و شامل راه‌انداز الکتروموتور‌ها، کنتاکتورها، ترمینال‌ها، سیم کشی‌ها و اجزا محافظ سیستم الکترونیکی مشعل مانند فیوزها می‌شود.
6- سیستم کنترل مشعل
سیستم کنترل، مغز متفکر مشعل است و تمامی فرآیندها را نظارت و تنظیم می‌کند. این سیستم شامل موارد زیر است:
کنترلرها: کنترلرهای دیجیتال یا آنالوگ که وظیفه نظارت بر دما، فشار، نسبت هوا به سوخت و دیگر پارامترهای عملیاتی را بر عهده دارند و مطابق با شرایط، فرمان‌های لازم را به بخش‌های مختلف مشعل و عملگرها ارسال می‌کنند.
سنسورها: سنسورهای دما، فشار و غلظت آلاینده‌ها که اطلاعات دقیق از شرایط مشعل را به کنترلرها ارسال می‌کنند.
عملگرها و شیرهای خودکار: عملگرهای خطی، سرووموتورها و شیرهای برقی بر اساس فرمان دریافتی از کنترلر، جریان سوخت و هوا را کنترل می‌کنند.
7- سیستم ایمنی
سیستم‌های ایمنی در مشعلهای صنعتی نقش حیاتی در جلوگیری از بروز حوادث دارند. این سیستم‌ها شامل موارد زیر هستند:
شیرهای ایمنی: شیرهایی که در صورت افزایش یا کاهش بیش از حد فشار جریان سوخت را قطع می‌کنند.
سیستم تشخیص شعله: این سیستم وظیفه پایش پیوسته شعله را بر عده دارد و در صورت خاموش شدن شعله به دلیل نقص فنی یا اختلال در جریان سوخت، جریان سوخت را قطع می‌کنند تا از بروز خطرات احتمالی جلوگیری کنند.
کلیدهای فشاری: این کلیدها وظیفه پایش فشار هوا و سوخت در مشعل را به عهده دارند و در صورت کاهش یا افزایش بیش از حد فشار باعث توقف عملکرد مشعل خواهد شد.
سیستم‌های خاموشی اضطراری: این سیستم‌ها در مواقع خطرناک به طور خودکار مشعل را خاموش کرده و از ادامه کار آن جلوگیری می‌کنند.
آلارم‌ها و هشدارها: سیستم‌هایی که در صورت وقوع هرگونه نقص یا تغییر غیرعادی در عملکرد مشعل، به اپراتور هشدار می‌دهند.
نحوه عملکرد مشعلهای صنعتی
مشعلهای صنعتی، که در سیستم‌های گرمایشی و تولید انرژی به کار می‌روند، وظیفه تبدیل انرژی شیمیایی سوخت به حرارت را بر عهده دارند. عملکرد این مشعل‌ها شامل چندین مرحله کلیدی است که به صورت زیر توضیح داده می‌شود:
تأمین هوا
اولین مرحله در عملکرد مشعل، ایجاد جریان هوای کافی است. برای احتراق کامل سوخت، نیاز به اکسیژن است که از طریق سیستم تأمین هوا به مشعل وارد می‌شود. در مشعلهای صنعتی، سیستم تأمین هوا شامل فن و الکتروموتور است که هوای احتراق را به داخل مشعل می‌دمد. نسبت صحیح هوا به سوخت برای احتراق بهینه بسیار مهم است؛ بنابراین، سیستم‌های کنترل دقیق در مشعل‌ها برای تنظیم این نسبت به کار می‌روند.
تزریق سوخت
پس از ایجاد جریان هوای مورد نیاز، تزریق سوخت به محفظه احتراق انجام می‌گیرد. سوخت مورد نظر، که می‌تواند گاز طبیعی، گازوئیل، مازوت، یا ترکیبی از چند سوخت باشد، از طریق سیستم تزریق به داخل مشعل منتقل می‌شود. در مشعلهای گازسوز، سوخت به صورت گازی به محفظه احتراق وارد می‌شود، در حالی که در مشعلهای مایع مانند گازوئیل سوز یا مازوت سوز، سوخت به صورت مایع و معمولاً از طریق پمپ و نازلهای مخصوص به محفظه احتراق پاشیده می‌شود.
اختلاط سوخت و هوا
در محفظه احتراق، سوخت و هوا به طور کامل مخلوط می‌شوند. این فرآیند به صورت دقیق طراحی شده است تا احتراق بهینه‌ای انجام گیرد. در مشعلهای گازسوز، سوخت به صورت گازی به محفظه احتراق وارد می‌شود و با هوای دمیده شده ترکیب می‌شود. در مشعلهای مایع، سوخت از نازل‌ها به صورت پودر شده (پاشش شده) به محفظه احتراق وارد می‌شود و با هوای ورودی مخلوط می‌شود.
احتراق
پس از اختلاط سوخت و هوا، مخلوط وارد مرحله احتراق می‌شود. در این مرحله، سیستم اشتعال‌زایی (پایلوت یا الکترودهای جرقه‌زن) برای ایجاد شعله و شروع فرآیند احتراق به کار می‌رود. شعله در محفظه احتراق شکل می‌گیرد و انرژی حرارتی تولید می‌کند.
کنترل و تنظیم
برای اطمینان از عملکرد بهینه و ایمن، مشعلهای صنعتی به سیستم‌های کنترل پیشرفته مجهز هستند. این سیستم‌ها به صورت پیوسته دما، فشار، نسبت هوا به سوخت و سایر پارامترهای مهم را نظارت می‌کنند و در صورت نیاز، تنظیمات لازم را انجام می‌دهند. این سیستم‌ها می‌توانند به صورت خودکار به تغییرات در شرایط عملیاتی پاسخ دهند تا سیستم در همه شرایط با کمترین آلایندگی و بیشترین بازده کار کند و از وقوع مشکلاتی مانند احتراق ناقص یا ایجاد آلاینده‌های بیش از حد جلوگیری شود.
خروج گازهای احتراقی

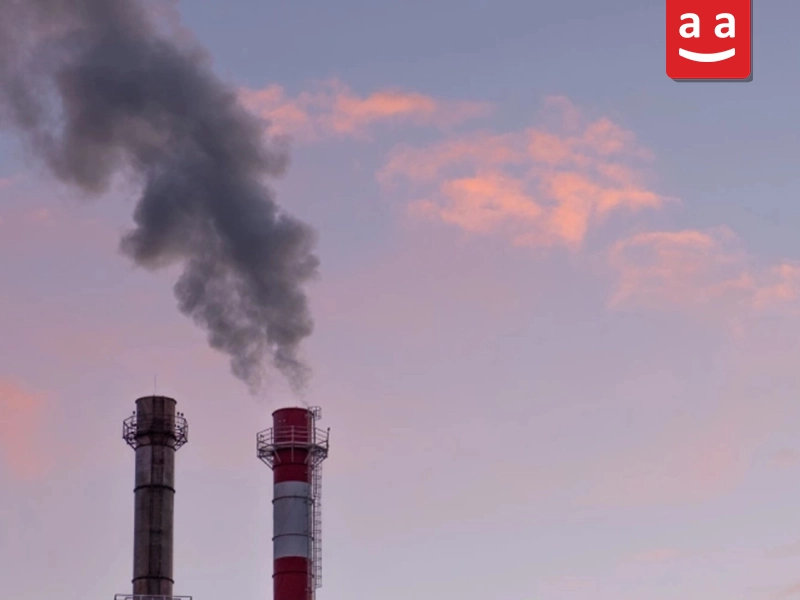

پس از احتراق، گازهای حاصل از احتراق (مانند دی‌اکسید کربن و بخار آب) از طریق دودکش‌ها و سیستم‌های خروجی به خارج از سیستم هدایت می‌شوند.
مشعلهای صنعتی هوشمند
این نوع مشعلهای صنعتی با بهره‌گیری از فناوری‌های مدرن، راهکاری پیشرفته برای مدیریت و کنترل فرآیند احتراق ارائه می‌دهند. این مشعل‌ها با تنظیم دقیق نسبت هوا به سوخت و کنترل لحظه‌ای دما و فشار، علاوه بر بهبود عملکرد احتراقی، به کاهش مصرف انرژی و آلایندگی کمک می‌کنند. یکی از مهم‌ترین ویژگی‌های این مشعل‌ها توانایی تطبیق با تغییرات محیطی و نیازهای مختلف صنعتی است که آن‌ها را به گزینه‌ای ایده‌آل برای صنایع پیشرفته تبدیل کرده است.
در این میان، مشعلهای مدولار شرکت رادمن با بهره‌گیری از سیستم مدولار الکترونیکی، به‌عنوان یکی از پیشرفته‌ترین فناوری‌های کنترل مشعل در بازار شناخته می‌شوند. این سیستم‌ها بر اساس تنظیم پیوسته و دقیق ظرفیت مشعل طراحی شده‌اند که مزایای متعددی را به همراه دارد.
ویژگی‌های برجسته مشعلهای مدولار رادمن
کنترل پیوسته ظرفیت: این مشعل‌ها به‌جای عملکرد روشن/خاموش سنتی، به‌طور پویا ظرفیت احتراق را مطابق با نیاز فرآیند تنظیم می‌کنند. این ویژگی موجب کاهش مصرف سوخت و افزایش راندمان می‌شود.
کاهش استهلاک تجهیزات: تنظیم دقیق پارامترهای احتراقی باعث کاهش فشار بر تجهیزات مرتبط می‌شود که عمر مفید سیستم را افزایش می‌دهد و هزینه‌های نگهداری را کاهش می‌دهد.
ایمنی بالا: سیستم مدولار الکترونیکی به حسگرهای پیشرفته مجهز است که عملکرد مشعل را به‌طور مداوم نظارت کرده و در صورت بروز خطا یا ناهماهنگی، هشدارهای فوری ارسال می‌کند.
سازگاری با سیستم‌های مدیریت انرژی: این مشعل‌ها قابلیت اتصال به سیستم‌های مانیتورینگ و مدیریت هوشمند انرژی را دارند که امکان کنترل و بهینه‌سازی از راه دور را فراهم می‌کند.
کاهش آلایندگی: با تنظیم دقیق و بهینه‌سازی فرآیند احتراق، انتشار گازهای مضر به حداقل رسیده و استانداردهای زیست‌محیطی رعایت می‌شود.
انعطاف‌پذیری در طراحی و کاربرد: مشعلهای مدولار رادمن می‌توانند برای کاربردهای مختلف صنعتی از جمله نیروگاه‌ها، تأسیسات نفت و گاز، و صنایع سنگین سفارشی‌سازی شوند.
پایش مداوم عملکرد: این مشعل‌ها مجهز به سیستم‌های نظارت دیجیتال هستند که اطلاعات لحظه‌ای درباره وضعیت عملکرد ارائه می‌دهند و به کاربران اجازه می‌دهند تصمیمات سریع و کارآمد بگیرند.
مشعلهای مدولار رادمن، با تلفیق فناوری پیشرفته و طراحی مهندسی شده، نه‌تنها بهره‌وری صنایع را افزایش می‌دهند، بلکه با کاهش هزینه‌های عملیاتی و بهبود ایمنی، به سودآوری و پایداری محیط زیست نیز کمک شایانی می‌کنند.
مشعلهای صنعتی و آینده پایدار
مشعلهای صنعتی از اجزا و سیستم‌های پیچیده‌ای تشکیل شده‌اند که برای تولید حرارت و انرژی با بیشترین بازده و کمترین آلایندگی طراحی شده‌اند. آشنایی با انواع مختلف مشعل‌ها، از جمله گازسوز، گازوئیل سوز، دوگانه‌سوز، مازوت سوز و چندگانه سوز، به شما امکان می‌دهد تا بهترین انتخاب را برای نیازهای خاص صنعتی خود داشته باشید. هر نوع مشعل ویژگی‌ها و مزایای منحصر به فرد خود را دارد و در شرایط مختلف کاری کاربردهای متفاوتی پیدا می‌کند.
همچنین، انتخاب و استفاده از مشعل مناسب نیازمند توجه به فاکتورهایی مانند نوع سوخت، بازدهی، ایمنی و میزان آلایندگی است. برندهای معتبر در این حوزه، مانند رادمن، می‌توانند با ارائه مشعلهای با کیفیت و پشتیبانی فنی مناسب، شما را در انتخاب و به‌کارگیری بهترین مشعلهای صنعتی یاری کنند. با در نظر گرفتن تمام این موارد، می‌توانید عملکرد سیستم‌های گرمایشی خود را بهبود بخشید و هزینه‌های عملیاتی را کاهش دهید.
