مشعل پایلوت چیست؟ راهنمای کامل عملکرد و انواع آن

برای انجام فرآیند احتراق، وجود سه عامل اصلی شامل هوا، سوخت و یک منبع انرژی اولیه ضروری است. در مشعل‌های کوچک، می‌توان از سیستم جرقه‌زن مستقیم برای شروع احتراق استفاده کرد، اما در مشعل‌های بزرگ‌تر و سیستم‌هایی که نیاز به ایمنی بالاتری دارند، از یک مشعل کوچک‌تر به نام مشعل پایلوت یا ایگنایتر بهره می‌گیرند.

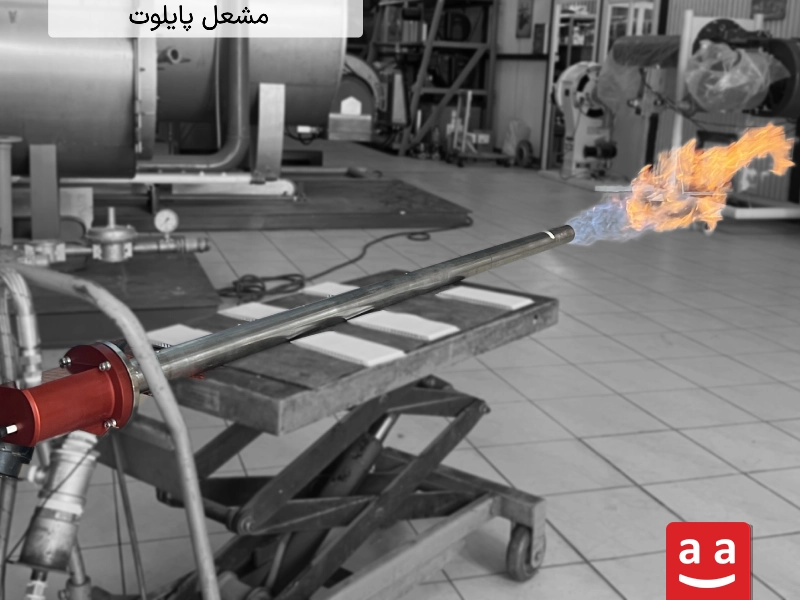

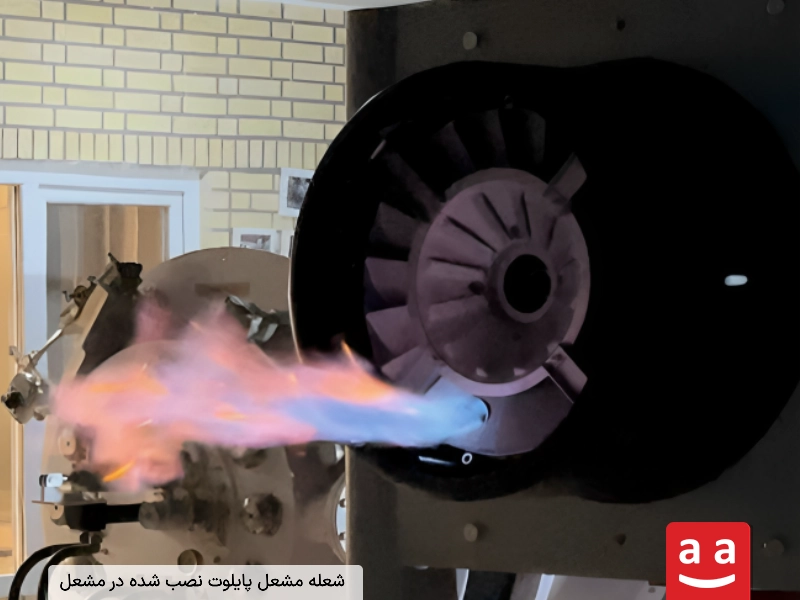

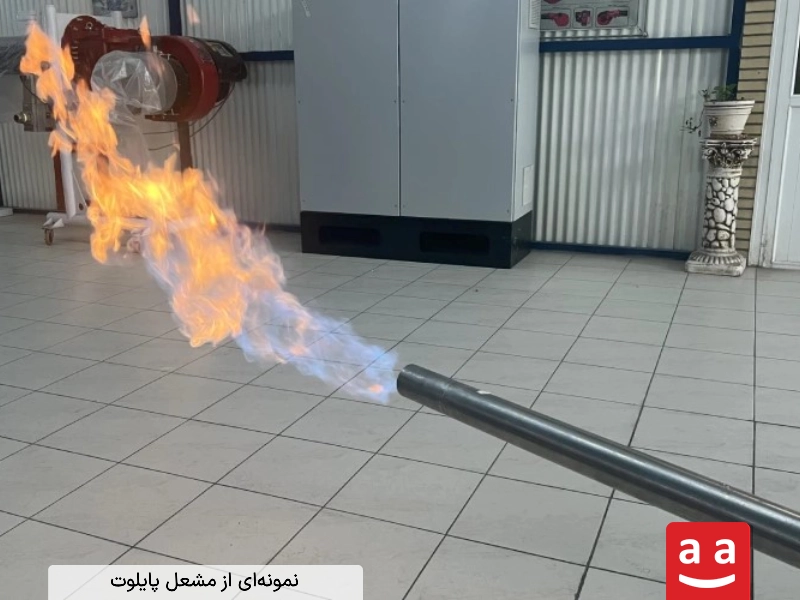

مشعل پایلوت یک مشعل مستقل است که وظیفه ایجاد شعله اولیه برای روشن کردن مشعل اصلی را بر عهده دارد. در برخی منابع به آن ایگنایتر نیز گفته می‌شود و بسته به کاربرد، ممکن است طراحی آن به‌صورت دائم روشن یا فقط در زمان راه‌اندازی فعال باشد. این سیستم حتماً دارای مکانیزم جرقه‌زنی جداگانه بوده و می‌تواند به دو صورت عمل کند: پایلوت دائم (Continuous Pilot) که به‌طور مداوم روشن می‌ماند، و پایلوت غیر دائم (Intermittent Pilot) که تنها در هنگام شروع به کار مشعل فعال می‌شود. در شرایطی که ایمنی اهمیت بالاتری دارد، استفاده از پایلوت‌های دائم ترجیح داده می‌شود.

علاوه بر سیستم جرقه‌زنی مستقل، مشعل پایلوت می‌تواند دارای سیستم تشخیص شعله جداگانه نیز باشد، اما این قابلیت الزامی نیست و بسته به نیاز سیستم احتراقی ممکن است استفاده شود یا خیر. با ایجاد یک شعله پایدار، مشعل پایلوت یا ایگنایتر باعث اشتعال کنترل‌شده مخلوط سوخت و هوا در مشعل اصلی شده و ایمنی فرآیند احتراق را تضمین می‌کند. طراحی مناسب، استفاده از تجهیزات استاندارد و نگهداری صحیح از این سیستم، تأثیر بسزایی در افزایش بهره‌وری و کاهش ریسک‌های عملیاتی در صنایع مختلف دارد.

انواع مشعل پایلوت

مشعل‌های ایگنایتر یا پایلوت بر اساس نحوه اختلاط سوخت و هوا به دو دسته اصلی تقسیم می‌شوند:

مشعل پایلوت پیش‌مخلوط (Premix Pilot Burner)

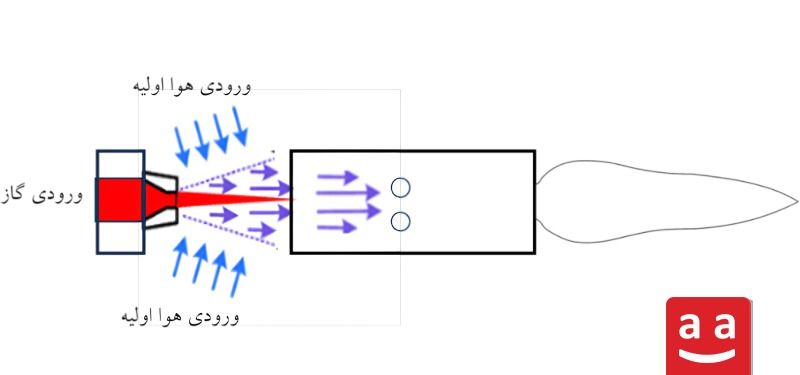

در این نوع مشعل، گاز از یک اوریفیس کوچک با سرعت بالا خارج می‌شود و در اثر ایجاد جت سوختی، هوای احتراق از طریق روزنه‌های تعبیه‌شده روی بدنه مشعل به داخل کشیده شده و با گاز مخلوط می‌شود. سپس، سیستم جرقه‌زن، این مخلوط را مشتعل کرده و شعله پایدار تولید می‌کند.

در برخی موارد، بخشی از گاز ممکن است در انتهای مشعل با هوای احتراق ترکیب شود. اما در هر حالت، این نحوه پیش‌مخلوط‌سازی به ایجاد شعله‌ای پایدار و یکنواخت برای روشن کردن مشعل اصلی کمک می‌کند.

از آنجایی که در این سیستم، سوخت و هوا قبل از احتراق داخل پایلوت مخلوط می‌شوند، احتمال برگشت شعله (Flashback) به داخل پایلوت وجود دارد. به همین دلیل، در این مشعل‌ها از نگهدارنده‌های شعله (Flame Holders) استفاده می‌شود تا از برگشت شعله و ایجاد آسیب به تجهیزات جلوگیری شود.

ایگنایترهای رادمن از نوع پریمیکس می‌تواند نیاز مشعل به پایلوت از نوع دائم یا غیر دائم را مطابق استاندارد API 535 و API 560 در ظرفیت‌های مختلف و طول‌های مختلف را تامین کند.

مشعل پایلوت نازل‌میکس (Nozzle Mix Pilot Burner)

در این نوع ایگنایتر، مخلوط شدن سوخت و هوا در داخل ناحیه احتراق پایلوت انجام می‌شود. در این سیستم، هوا از طریق هوای فشرده یا فن تأمین می‌شود و در محل احتراق، سوخت و هوا با یکدیگر ترکیب شده و پس از جرقه‌زنی، شعله تشکیل می‌شود.

مشعل‌های پایلوت نازل‌میکس معمولاً برای ظرفیت‌های بالاتر استفاده می‌شوند و در برخی موارد، توان آن‌ها تا یک مگاوات نیز می‌رسد. این ویژگی باعث می‌شود که این نوع مشعل برای مشعل‌های اصلی با ظرفیت‌های بالا گزینه مناسبی باشد، زیرا امکان تأمین انرژی اولیه کافی برای روشن شدن مشعل اصلی را فراهم می‌کند.

مشعل‌های پایلوت رادمن از نوع نازل میکس تا ظرفیت 800 کیلووات در سایزها و ظرفیت‌های مختلف برای انواع مشعل‌ها تولید و طراحی می‌گردد.

اجزاء تشکیل‌دهنده سیستم پایلوت در مشعل‌های صنعتی

پایلوت برنر یا ایگنایتر به عنوان نقطه آغازین فرایند احتراق در مشعل‌، اجزاء مختلفی دارد که هر کدام نقش مؤثری را در ایجاد و حفظ شعله ایفا می‌کنند. در ادامۀ با اجزاء مختلف سیستم پایلوت مشعل آشنا خواهید شد.

میکسر سوخت هوا

در مشعل‌های پایلوت از نوع پریمیکس، از یک میکسر برای اختلاط کامل سوخت و هوا استفاده می‌شود. این میکسر شامل یک اوریفیس کوچک گاز است که هنگام خروج سوخت از آن، به دلیل سرعت بالای جت گاز، هوا از محیط به داخل پایلوت کشیده شده و با سوخت مخلوط می‌شود. این فرآیند منجر به تشکیل مخلوطی یکنواخت و قابل اشتعال می‌شود که پس از جرقه‌زنی، شعله‌ای پایدار ایجاد می‌کند.

سری احتراقی (Combustion Head)

سری احتراقی شامل یک پایدار کننده شعله و نازل‌های سوخت و هوا است. در مشعل‌های نازل میکس که از هوای فشرده یا فن تأمین هوا استفاده می‌کنند، این بخش وظیفه مخلوط کردن سوخت و هوا در محل احتراق را بر عهده دارد.

پایدار کننده شعله در مشعل‌های پایلوت دو نقش کلیدی دارد:

1- پایدارسازی شعله با توزیع مناسب جریان گاز و هوا.

2- جلوگیری از برگشت شعله (Flashback) در مشعل‌های پایلوت نوع پریمیکس.

سیستم جرقه زنی

سیستم جرقه‌زنی یکی از اجزای اساسی در مشعل پایلوت است که وظیفه تأمین انرژی اولیه موردنیاز برای احتراق را بر عهده دارد. این سیستم از دو بخش اصلی تشکیل شده است:

ترانس جرقه‌زن (Ignition Transformer)

ترانس جرقه‌زن وظیفه دارد ولتاژ برق ورودی (معمولاً 220 یا 110 ولت) را به یک ولتاژ بسیار بالا (چندین هزار ولت) تبدیل کند. این افزایش ولتاژ باعث می‌شود که اختلاف پتانسیل کافی بین الکترود جرقه‌زن و یک سطح رسانای دیگر ایجاد شود.

الکترود جرقه‌زن (Ignition Electrode)

الکترود جرقه‌زن معمولاً از جنس آلیاژهای مقاوم به حرارت مانند نیکل، تنگستن یا سرامیک‌های خاص ساخته می‌شود و در نزدیکی یک سطح فلزی دیگر (معمولاً بدنه مشعل) قرار می‌گیرد. هنگامی که ولتاژ بالا از ترانس به الکترود اعمال می‌شود، اختلاف پتانسیل شدیدی ایجاد شده و باعث تخلیه الکتریکی در شکاف هوایی بین الکترود و سطح مقابل آن می‌شود. این تخلیه به شکل جرقه‌ای قوی ظاهر شده و انرژی لازم برای یونیزه کردن مخلوط سوخت و هوا و آغاز احتراق را فراهم می‌کند.

سیستم تشخیص شعله

سیستم تشخیص شعله در مشعل‌های پایلوت با توجه به کاربرد و میزان حساسیت سامانه احتراقی به روش‌های مختلفی طراحی می‌شود. این سیستم نقش مهمی در اطمینان از عملکرد صحیح احتراق و افزایش ایمنی دارد.

۱. استفاده از سنسور تشخیص شعله مشعل اصلی

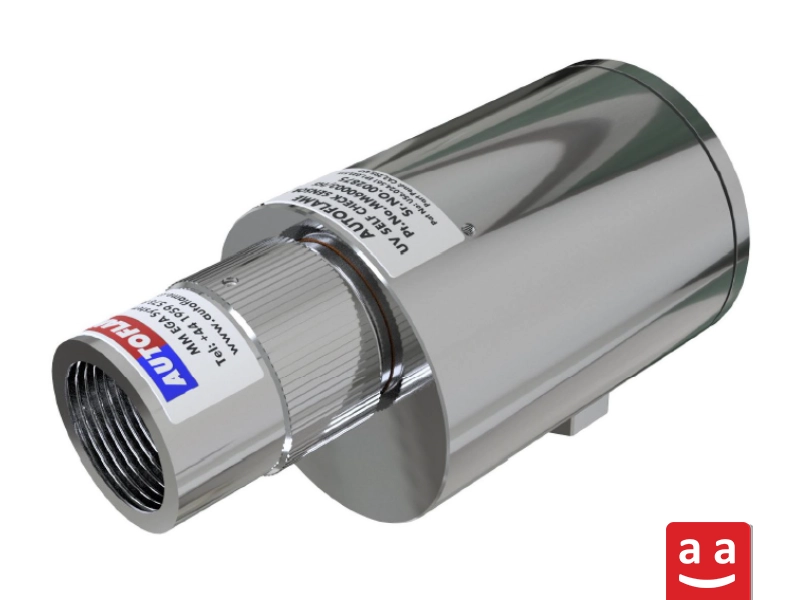

در برخی از ایگنایترها، تشخیص شعله به‌صورت غیرمستقل انجام می‌شود؛ یعنی از همان سنسور تشخیص شعله مشعل اصلی برای پایلوت نیز استفاده می‌شود. در این روش، زمانی که شعله پایلوت روشن شود، سیستم تشخیص شعله مشعل اصلی، آن را شناسایی کرده و فیدبک لازم را به کنترلر ارسال می‌کند. پس از تأیید وجود شعله، کنترلر فرمان باز شدن شیرهای گاز مشعل اصلی را صادر می‌کند. با روشن شدن مشعل اصلی، پایلوت خاموش شده و از آن پس، سنسور تشخیص شعله تنها شعله مشعل اصلی را پایش می‌کند.

۲. استفاده از سیستم تشخیص شعله مستقل در پایلوت

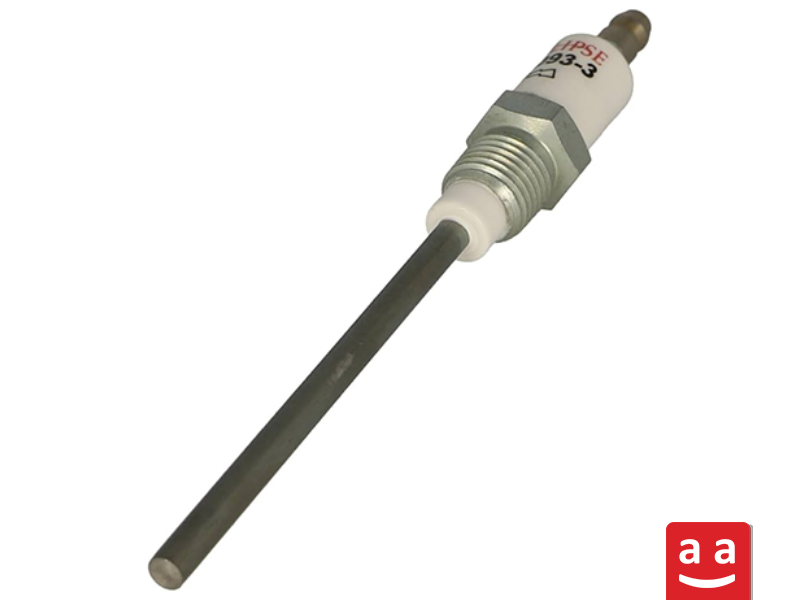

در برخی دیگر از مشعل‌های پایلوت، سیستم تشخیص شعله کاملاً مستقل از مشعل اصلی است. این سیستم معمولاً از میله یونیزاسیون (Ionization Rod) استفاده می‌کند که می‌تواند وجود شعله را از طریق یونیزه شدن گازهای احتراق شناسایی کند. در این حالت، سیستم تشخیص شعله پایلوت به‌طور جداگانه اطلاعات را به کنترلر ارسال کرده و اجازه ادامه کار سیستم احتراقی را می‌دهد.

خط سوخت مشعل پایلوت

ایگنایترها عمدتاً از سوخت‌های گازی مانند گاز طبیعی (NG) یا گاز مایع (LPG) استفاده می‌کنند. انتخاب و طراحی خط تأمین سوخت برای مشعل پایلوت مشابه مشعل‌های گازسوز صنعتی است، اما به دلیل ظرفیت پایین‌تر پایلوت و حساسیت بالای عملکرد آن، کنترل دقیق فشار و دبی سوخت از اهمیت ویژه‌ای برخوردار است.

اجزای اصلی خط گاز مشعل پایلوت

یک خط تأمین سوخت استاندارد در مشعل پایلوت شامل تجهیزات زیر است:

فیلتر گاز (Gas Filter): برای حذف ذرات جامد و ناخالصی‌ها از جریان گاز، جلوگیری از انسداد مسیر سوخت و افزایش عمر سایر تجهیزات.

رگولاتور فشار (Pressure Regulator): جهت کاهش و تنظیم فشار گاز ورودی متناسب با نیاز مشعل پایلوت، زیرا فشار بیش از حد یا نوسانات فشار می‌تواند عملکرد پایلوت را مختل کند.

شیر ایمنی (Safety Shut-off Valve): برای قطع سریع جریان گاز در صورت بروز نشتی، خاموش شدن ناگهانی شعله یا شرایط غیرایمن در سیستم احتراق.

شیر تدریجی (Modulating Valve): برای کنترل دقیق دبی گاز ورودی و ایجاد شرایط مناسب برای یک احتراق پایدار و بهینه.

در مقاله‌ی “ معرفی انواع رگلاتور گاز ” توضیحات جامع و کاملی درباره رگولاتورهای خط گاز ارائه شده است. برای کسب اطلاعات بیشتر، مطالعه این مقاله پیشنهاد می‌شود.

سیستم تامین هوای اجباری مشعل پایلوت

بسته به فشار موردنیاز هوا در مشعل پایلوت، یکی از دو روش زیر برای تأمین هوای احتراق استفاده می‌شود:

فن (Blower): در شرایطی که فشار زیادی برای هوا نیاز نیست، از یک فن دمنده برای تأمین هوای احتراق استفاده می‌شود. این روش معمولاً در مشعل‌های پایلوت با ظرفیت‌های متوسط و پایین به‌کار می‌رود و امکان تنظیم جریان هوا برای احتراق پایدار را فراهم می‌کند.

هوای فشرده (Compressed Air): در مواردی که فشار بالاتر برای هوای احتراق لازم است، از سیستم هوای فشرده تأمین‌شده توسط کمپرسور استفاده می‌شود. این روش به‌ویژه در مشعل پایلوت هایی که در شرایط خاص صنعتی یا محیط‌های با الزامات ایمنی بالا کار می‌کنند، کاربرد دارد.

اهمیت و کارایی سیستم پایلوت مشعل در بهبود ایمنی و کارایی فرآیند احتراق

سیستم پایلوت در مشعل‌های صنعتی نه تنها به‌عنوان یک عامل کلیدی برای ایمنی و عملکرد بهتر مشعل‌ها عمل می‌کند، بلکه به بهینه‌سازی فرآیند احتراق و کاهش هزینه‌های عملیاتی کمک زیادی می‌کند. این سیستم با ایجاد شعله اولیه، از بروز مشکلاتی مانند احتراق ناقص و اشتعال ناپایدار جلوگیری می‌کند و در نتیجه فرآیند روشن شدن مشعل اصلی را ایمن و کارآمد می‌سازد. همچنین، کنترل دقیق جریان گاز و هوا در سیستم پایلوت باعث افزایش کارایی احتراق و کاهش مصرف انرژی می‌شود که در نهایت به صرفه‌جویی در هزینه‌ها می‌انجامد. با کاهش استهلاک و فشار وارد بر اجزای مشعل، عمر تجهیزات افزایش یافته و نیاز به تعمیرات و نگهداری به حداقل می‌رسد.

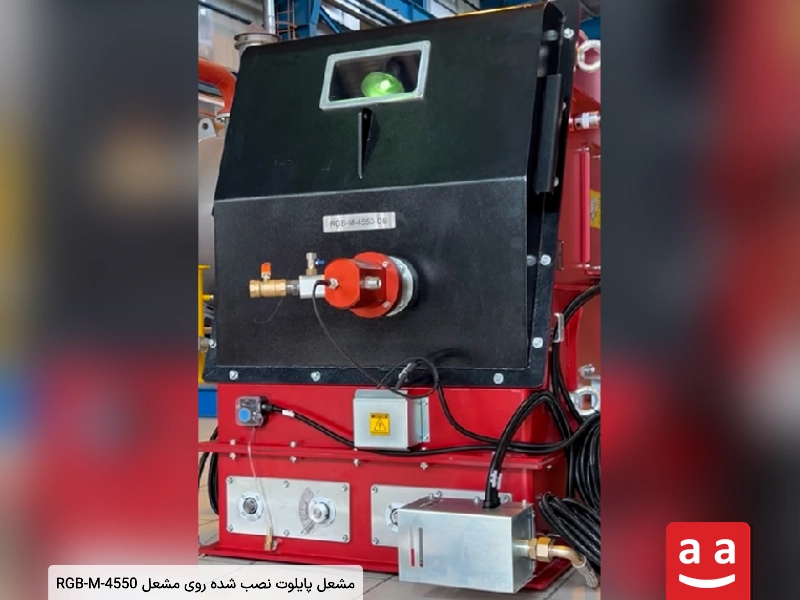

سیستم پایلوت مشعل رادمن با بهره‌گیری از فناوری‌های پیشرفته، عملکرد قابل‌اعتماد و ایمن را در دماها و شرایط مختلف فراهم می‌کند و از سوختن صحیح گاز و هوا در سیستم‌های صنعتی اطمینان حاصل می‌کند.
