آشنایی با انواع مشعل پتروپالایشگاهی و کاربرد آن‌ها در کوره‌های صنعتی

واحدهای پالایشگاهی و پتروشیمی، به‌عنوان زیرساخت‌های حیاتی صنایع انرژی و شیمیایی، از جمله بزرگ‌ترین مصرف‌کنندگان تجهیزات حرارتی، به‌ویژه مشعل پتروپالایشگاهی محسوب می‌شوند. فایرهیترها نوعی مشعل صنعتی هستند که برای گرم‌کردن سیالات و ریفرمرها برای تأمین انرژی واکنش‌های شیمیایی به مشعل حرارتی نیاز دارند. این مشعل باید هم حرارت کافی فراهم کند و هم از نظر مصرف سوخت و آلایندگی بهینه باشد. این مقاله به بررسی و تحلیل انواع مشعل پتروپالایشگاهی مورد استفاده در پتروشیمی و پالایشگاه‌ها می‌پردازد و تمرکز ویژه‌ای بر محصولات شرکت رادمن خواهد داشت.

کوره پالایشگاهی چیست؟

کوره‌ پالایشگاهی یکی از تجهیزات حرارتی مهم در واحدهای فرایندی پالایش نفت است. این تجهیزات معمولاً پیش از برج‌های تقطیر، راکتورها یا واحدهای تبدیل نصب می‌شوند و حرارت موردنیاز فرایند را از طریق احتراق سوخت تأمین می‌کنند.

در کوره‌های پالایشگاهی، سیال فرایندی از داخل لوله‌ها یا کویل‌های نصب‌شده در محفظه کوره عبور می‌کند. حرارت تولیدشده توسط مشعل‌ها نیز از طریق تابش و جابه‌جایی به سطح این لوله‌ها منتقل می‌شود و دمای سیال را تا مقدار موردنیاز افزایش می‌دهد.

کوره‌های پالایشگاهی چه کاربردی دارند؟

مهم‌ترین کاربرد کوره‌های پالایشگاهی، گرم‌کردن خوراک واحدهای مختلف پالایش نفت پیش از ورود به مراحل بعدی فرایند است. این کوره‌ها در واحدهای تقطیر اتمسفریک و خلأ، هیدروتریتینگ، هیدروکراکینگ، ریفرمینگ کاتالیستی، ویس‌بریکینگ و کک‌سازی مورد استفاده قرار می‌گیرند.

هرکدام از این فرایندها، بسته به نوع خوراک، ظرفیت واحد، دمای عملیاتی و شرایط بهره‌برداری، به طراحی حرارتی و سیستم احتراق متناسب با نیازهای خود احتیاج دارند. به همین دلیل، نوع کوره و مشعل مورد استفاده باید بر اساس مشخصات فنی و الزامات هر واحد انتخاب شود. در ادامه با انواع کوره‌ها و مشعل‌های پالایشگاهی آشنا خواهید شد.

انواع کوره‌های پالایشگاهی و پتروشیمی

در این بخش، انواع کوره‌های مورد استفاده در واحدهای پتروپالایشی مورد بررسی قرار می‌گیرد. با توجه به تنوع این کوره‌ها، مشعل‌های پتروپالایشگاهی متفاوتی نیز در آن‌ها به‌کار گرفته می‌شود که در ادامه به آن‌ها اشاره خواهد شد.

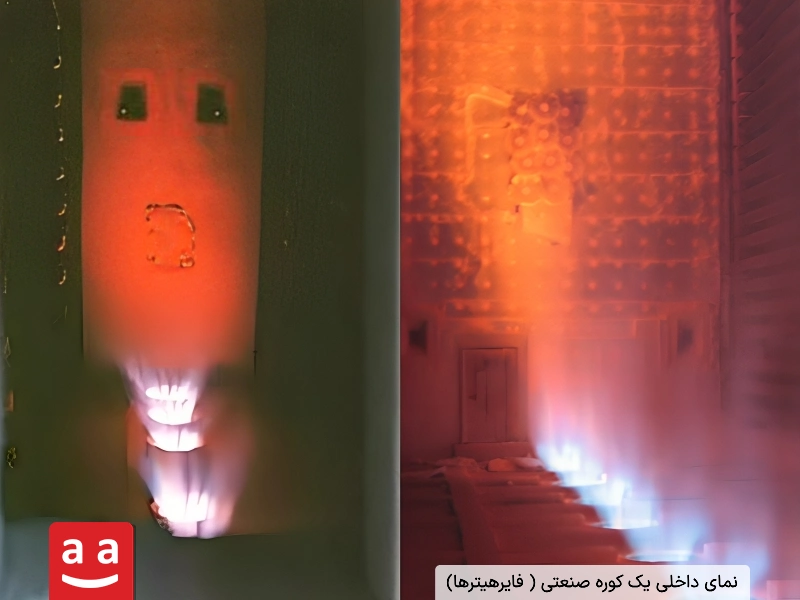

کوره فایرهیتر

در واحدهای پالایشگاهی و پتروشیمی، فایرهیترها به‌عنوان یکی از تجهیزات کلیدی برای تأمین حرارت مورد نیاز فرآیندها مورد استفاده قرار می‌گیرند. این تجهیزات وظیفه دارند سیال‌های فرآیندی از جمله جریان‌های حاوی هیدروکربن‌ها را تا دماهای مشخصی گرم کنند. انتقال حرارت در فایرهیترها مستقیماً از طریق احتراق سوخت انجام می‌شود؛ به‌همین دلیل، واژه فایرهیتر که به‌معنای «گرم‌کن با شعله مستقیم» است، برای آن‌ها به‌کار می‌رود. نوع مشعل پتروپالایشگاهی به‌کار رفته در فایرهیتر نقش بسزایی در کنترل شعله، راندمان و کاهش آلایندگی‌های خروجی دارد.

در مقاله ” فایرهیتر چیست؟ ” توضیحات جامع و کاملی درباره فایرهیتر، نحوه عملکرد آن و کاربردهای متنوع این دستگاه ارائه شده است. پیشنهاد می‌کنیم حتماً این مطلب را مطالعه کنید.

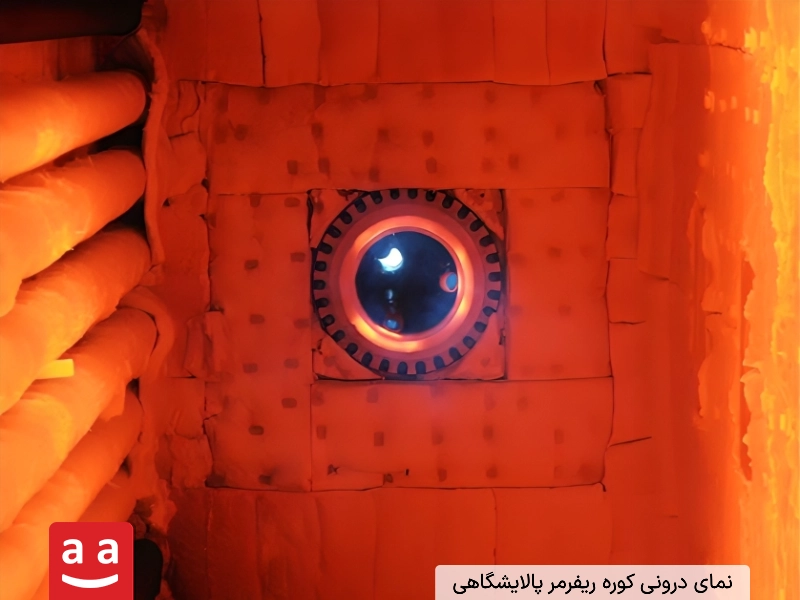

کوره ریفرمر

ریفرمرها از تجهیزات کلیدی در واحدهای پتروشیمی به‌شمار می‌روند که وظیفه تأمین حرارت لازم برای انجام واکنش‌های گرماگیر را برعهده دارند. این تجهیزات معمولاً برای تبدیل گاز طبیعی یا سایر هیدروکربن‌ها به گاز سنتز (Syngas) شامل هیدروژن، مونوکسید کربن و دی‌اکسید کربن مورد استفاده قرار می‌گیرند. گاز سنتز تولیدشده در ریفرمرها، ماده اولیه اصلی برای تولید متانول، آمونیاک و سایر محصولات شیمیایی است.

فرآیند ریفرمینگ معمولاً در دماهای بالا (تا ۱۰۰۰ درجه سانتی‌گراد) انجام می‌شود و نیازمند انتقال حرارت مؤثر و یکنواخت به لوله‌های حاوی خوراک است. این انتقال حرارت از طریق مشعل‌هایی انجام می‌شود که در دیواره ، سقف یا کف کوره نصب شده‌اند. نوع و نحوه عملکرد مشعل در ریفرمر، تأثیر مستقیمی بر بازده فرآیند و کنترل آلایندگی دارد.

کوره کراکینگ

کوره‌های کراکینگ از تجهیزات کلیدی در صنایع پتروشیمی و پالایشگاهی مانند واحدهای تولید الفین به شمار می‌روند و نقشی اساسی در صنایع پتروشیمی ایفا می‌کنند. این کوره‌ها وظیفه دارند مولکول‌های سنگین هیدروکربنی مانند نفتا، اتان، گازوئیل و … را تحت شرایط دمایی بالا شکسته و آن‌ها را به ترکیبات سبک‌تری نظیر اتیلن، پروپیلن و سایر مواد اولیه تولید پلاستیک‌ها و محصولات شیمیایی تبدیل کنند.

فرآیند کراکینگ بخار (Steam Cracking) که رایج‌ترین نوع این فرآیند است، در دماهایی بین ۷۵۰ تا ۸۵۰ درجه سانتی‌گراد انجام می‌شود. به‌دلیل حساسیت بالای واکنش‌ها و احتمال تشکیل کک یا دوده، کنترل دقیق شرایط حرارتی و توزیع یکنواخت دما از اهمیت ویژه‌ای برخوردار است. در این راستا، انتخاب مشعل پتروپالایشگاهی مناسب که توانایی تولید شعله‌ای پایدار، یکنواخت و کم‌آلاینده را داشته باشد، نقشی تعیین‌کننده در عملکرد بهینه کوره خواهد داشت.

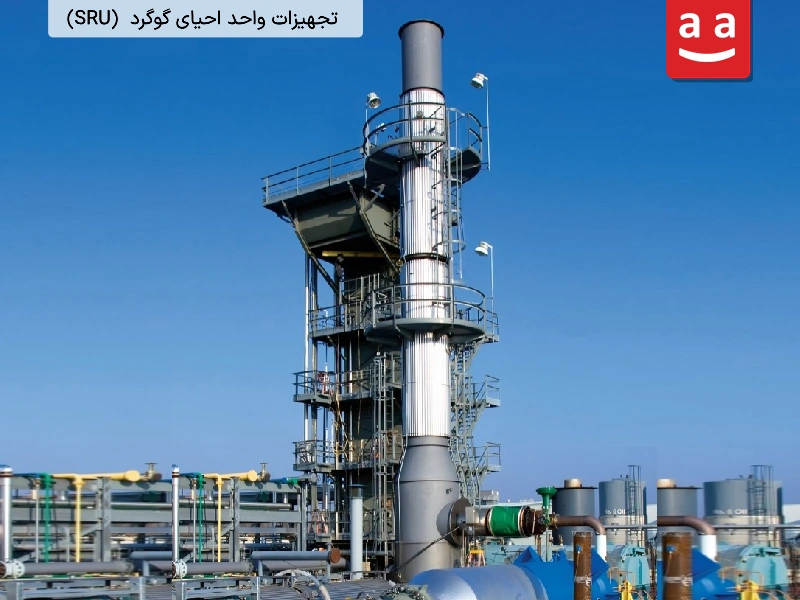

کوره احیا گوگرد (SRU)

کوره‌های احیای گوگرد که در واحدهای بازیافت گوگرد (SRU) مورد استفاده قرار می‌گیرند، به‌منظور تبدیل گازهای اسیدی به گوگرد عنصری طراحی شده‌اند. ر این فرآیند، گاز حاوی سولفید هیدروژن (H₂S) که در گاز طبیعی و گازهای جانبی حاصل از پالایش نفت خام وجود دارد، وارد راکتور حرارتی شده و طی واکنش احتراقی، بخشی از آن به دی‌اکسید گوگرد (SO₂) تبدیل می‌شود. سپس این دو ترکیب در مراحل بعدی با یکدیگر واکنش داده و گوگرد عنصری تولید می‌کنند. طراحی پیشرفته سیستم احتراق در این کوره‌ها تضمین می‌کند که واکنش‌های تبدیل هیدروژن سولفید به گوگرد عنصری، در شرایط حرارتی و دینامیکی مطلوب انجام شود.

کوره‌های SRU با ساختار مقاوم خود، نه‌تنها بازده بالایی در بازیافت گوگرد دارند، بلکه به دلیل طراحی خاص، از خوردگی ناشی از نقطه شبنم اسیدی (Acid Dew Point) نیز جلوگیری می‌کنند. همین ویژگی‌ها، این تجهیزات را به یکی از اجزای حیاتی در پالایشگاه‌ها برای کنترل آلاینده‌های گوگردی و تولید گوگرد تجاری تبدیل کرده است.

برای دریافت اطلاعات بیشتر درباره این کوره‌ها و فرآیند کلاوس به مقاله واحد بازیابی گوگرد (فرآیند کلاوس) مراجعه کنید‌.

انواع مشعل‌های پتروپالایشگاهی

پس از بررسی انواع کوره‌های مورد استفاده در واحدهای پتروشیمی و پالایشگاهی، اکنون نوبت به تحلیل مشعل‌های پتروپالایشگاهی به‌کاررفته در این کوره‌ها می‌رسد. با وجود تفاوت در نوع کاربرد و طراحی کوره‌ها، مشعل‌های مورد استفاده در این واحدها از ساختاری نسبتاً مشترک برخوردارند. در این مشعل‌ها، معمولاً افت فشار گاز ورودی به‌صورت مهندسی‌شده بالا در نظر گرفته می‌شود تا سرعت جریان خروجی از نازل افزایش یابد. افزایش سرعت گاز در ناحیه نازل، موجب بهبود فرآیند اختلاط سوخت و هوا شده و در نتیجه، شرایط لازم برای تشکیل شعله‌ای پایدار، یکنواخت فراهم می‌شود.

مشعل‌های فایرهیتر

مشعل‌هایی که در فایرهیترها مورد استفاده قرار می‌گیرند، به‌گونه‌ای طراحی می‌شوند که بتوانند حرارت مورد نیاز فرآیند را با راندمان مناسب و حداقل آلایندگی تأمین کنند. این مشعل‌ها معمولاً در کف یا دیواره‌های فایرهیتر نصب می‌شوند و با سوزاندن سوخت، انرژی حرارتی لازم برای گرم‌کردن سیالات فرآیندی را تولید می‌نمایند. از نظر نحوه تأمین هوای احتراق، مشعل‌های فایرهیتر به دو دسته جریان طبیعی و جریان اجباری تقسیم می‌شوند. در مشعل‌های با جریان اجباری، از فن برای ایجاد جریان هوا استفاده می‌شود. در مشعل‌های با جریان طبیعی هوای مورد نیاز برای احتراق از طریق مکش طبیعی وارد فایرهیتر می‌شود. مکش حاصل از اختلاف چگالی بین گازهای داغ داخل کوره و هوای بیرون، باعث ایجاد جریان هوا به سمت داخل می‌گردد.

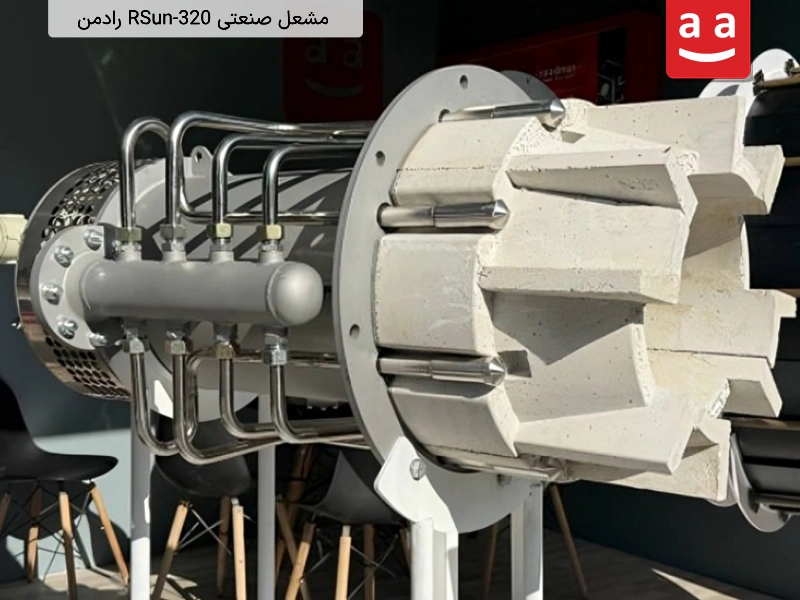

مشعل آرسان (RSun) یکی از مشعل‌های فرآیندی شرکت رادمن است که برای استفاده در فایرهیترها در صنایع پتروپالایشگاهی طراحی شده است. این مشعل به‌دلیل طراحی خاص تایل خود شناخته می‌شود؛ تایل با ایجاد شعله‌ای چین‌دار و افزایش سطح تماس آن، باعث بهبود اختلاط گازها شده و در نتیجه، میزان انتشار اکسیدهای نیتروژن (NOx) را کاهش می‌دهد. طراحی خاص تایل در کنار مرحله‌بندی تزریق سوخت، مشعل آرسان را در زمره مشعل‌های با ناکس بسیار پایین قرار می‌دهد.

این مشعل پتروپالایشگاهی قابلیت کار با انواع مختلفی از سوخت‌های گازی از جمله گاز طبیعی، مخلوط‌های هیدروژنی تا 70% هیدروژن، گاز پالایشگاه و گازهای زائد پتروشیمی را دارد. هوای ورودی مشعل نیز می‌تواند به روش جریان اجباری یا جریان طبیعی تأمین شده یا به صورت هوای پیش‌گرم باشد.

در کنار مشعل آرسان، مشعل آرفلکس (RFlex) نیز به‌عنوان یکی از محصولات دوگانه‌سوز رادمن برای استفاده در فایرهیترها معرفی شده است. این مشعل پتروپالایشگاهی توانایی کار با هر دو نوع سوخت گاز طبیعی و گازوئیل را دارد.

مشعل دیوار تابشی

در سیستم‌های احتراقی که نیاز به شعله‌ای مسطح و شعاعی دارند، از مشعل‌های دیوار تابشی استفاده می‌شود. این مشعل‌ها بر روی دیواره‌های داخلی کوره‌ها نصب می‌گردند و با گرم‌کردن سطح دیواره، حرارت را از طریق مکانیزم تشعشع به لوله‌های حاوی خوراک درون کوره منتقل می کنند. عملکرد این مشعل‌ها به‌ویژه در کوره‌هایی با فضای احتراقی محدود، بسیار مؤثر بوده و همین امر آن‌ها را به گزینه‌ای ایده‌آل برای استفاده در کوره‌های ریفرمر و کراکینگ تبدیل می‌کند.

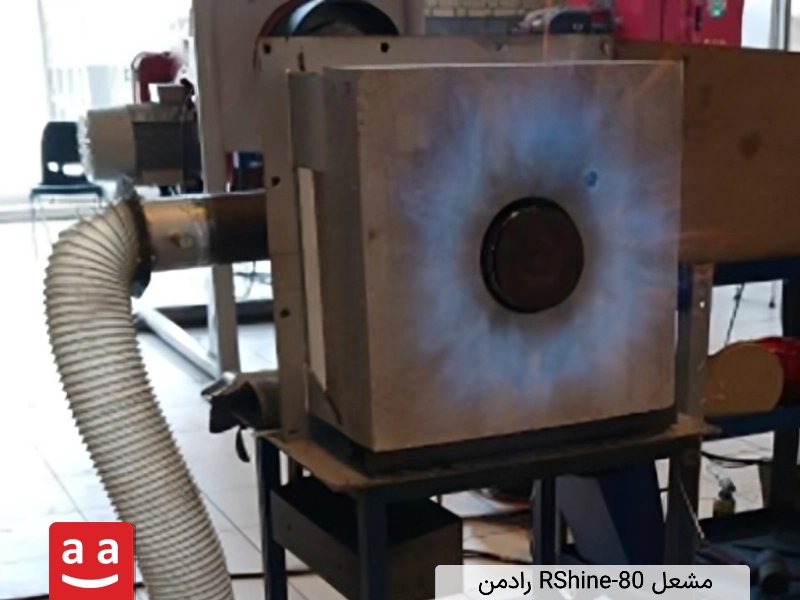

یکی از مشعل‌های دیوارتابشی طراحی‌شده توسط گروه صنعتی رادمن، مشعل آرشاین (RShine) است که با طراحی مهندسی‌شده و عملکرد بهینه، جایگاه ویژه‌ای در میان مشعل‌های دیوارتابشی دارد. مشعل آرشاین تا ظرفیت ۱ مگاوات تولید شده و قابلیت استفاده از انواع سوخت‌های گازی نظیر گاز طبیعی، گاز پرج، مخلوط‌های حاوی هیدروژن و گازهای زائد پالایشگاهی را دارد. طراحی ویژه آن به‌گونه‌ای انجام شده که با ایجاد شعله‌ای متقارن، دیواره کوره را به‌صورت یکنواخت می‌کند.

مشعل سقفی

مشعل‌های سقفی برای کاربردهایی طراحی شده‌اند که نیاز به ایجاد شعله‌ای از بالا به پایین دارند. این مشعل‌ها به‌صورت مستقیم در سقف کوره نصب می‌شوند و شعله را به سمت پایین هدایت می‌کنند. این مشعل‌ها می‌توانند در فضاهایی به‌کار می‌روند که از نظر هندسی امکان نصب مشعل در دیواره یا کف وجود ندارد. به همین دلیل، مشعل‌های سقفی انتخابی مناسب برای استفاده در سقف کوره‌های پتروشیمی، به‌ویژه در کوره‌های ریفرمر و کراکینگ هستند و در دسته مشعل پتروپالایشگاهی قرار می‌گیرند.

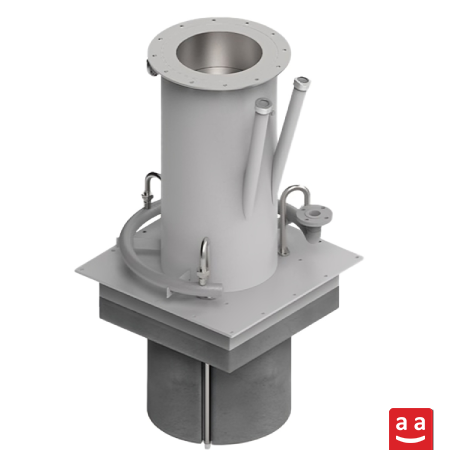

مشعل R-Arc از سری مشعل‌های سقفی گروه صنعتی رادمن است. هوای مورد نیاز برای احتراق در این مشعل، با استفاده از فن FD تأمین می‌گردد، که امکان کنترل دقیق نسبت هوا به سوخت و پایداری شعله را فراهم می‌سازد. این مشعل پتروپالایشگاهی قابلیت استفاده از طیف متنوعی از سوخت‌های گازی از جمله گاز طبیعی، گاز پرج، مخلوط‌های حاوی هیدروژن و گازهای زائد پتروشیمی را دارد. مشعل‌های R-Arc تا ظرفیت ۴ مگاوات تولید می‌شوند و طراحی آن‌ها به‌گونه‌ای بهینه‌سازی شده است که شعله‌ای پایدار و یکنواخت با حداقل میزان آلایندگی، به‌ویژه در زمینه انتشار اکسیدهای نیتروژن (NOx)، فراهم نمایند.

مشعل بویلر واترتیوب

یکی دیگر از کاربردهای مهم مشعل پتروپالایشگاهی در واحدهای پتروشیمی و پالایشگاهی، استفاده در بویلرهای واترتیوب است. در این تجهیزات، حرارت تولیدشده توسط مشعل به سطح خارجی لوله‌هایی منتقل می‌شود که آب درون آن‌ها جریان دارد. بسته به طراحی بویلر، آب گرم شده یا به بخار تبدیل می‌شود.

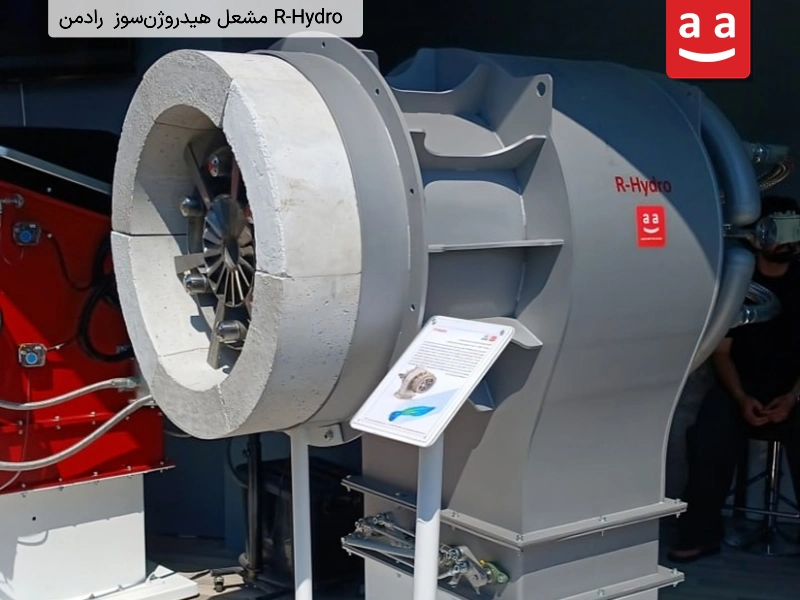

مشعل پتروپالایشگاهی R-Hydro محصولی پیشرفته از گروه صنعتی رادمن است که به‌طور خاص برای نصب در بویلرهای واترتیوب طراحی شده است. این مشعل قابلیت احتراق طیف گسترده‌ای از سوخت‌های گازی از جمله گاز هیدروژن تا 100 درصد، گاز طبیعی، گاز پرج و گازهای زائد پتروشیمی را دارد. مشعل‌های R-Hydro با شعله‌ای متناسب با محفظه احتراق بویلرهای واترتیوب که معمولاً دارای قطر زیاد و طول کوتاه هستند، عملکرد بهینه‌ای ارائه می‌دهند و نیاز صنعت کشور را در این حوزه به خوبی تأمین می‌کنند. مشعل‌های R-Hydro تا ظرفیت 40 مگاوات تولید شده و به دلیل استفاده از هیدروژن، آلایندگی ناکس بسیار پایینی دارند.

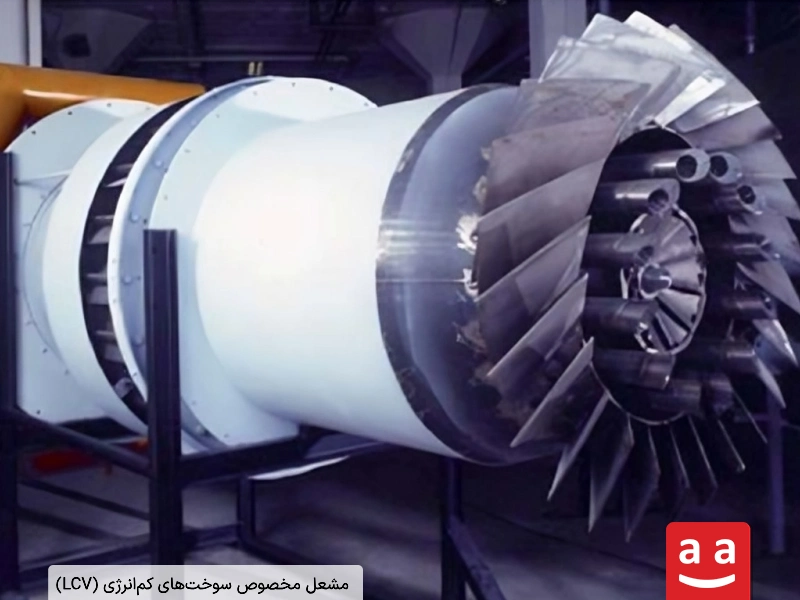

مشعل Low Calorific Value

در برخی فرآیندهای صنعتی، جریان‌هایی از گازهای سنتزی یا گازهای بازیافتی تولید می‌شوند که دارای ویژگی‌هایی چون دمای بالا، فشار پایین و از همه مهم‌تر، ارزش حرارتی بسیار پایین هستند. این گازها به‌دلیل ترکیب خاص، توانایی احتراق پایدار در شرایط معمول را ندارند و در صورت عدم استفاده مناسب، انرژی آن‌ها به‌طور کامل هدر می‌رود. برای سوزاندن این گازهای کم‌ارزش، از مشعل پتروپالایشگاهی خاصی تحت عنوان Low Calorific Value Burner استفاده می‌شود.

این مشعل پتروپالایشگاهی به‌گونه‌ای طراحی می‌شود که بتواند در شرایط دشوار احتراقی، شعله‌ای پایدار و ایمن ایجاد کرده و انرژی نهفته در گازهای کم‌ارزش را بازیابی کند. از کاربردهای این نوع مشعل می‌توان به سوزاندن گازهای خروجی از واحدهای بازیافت، گازهای فلر اصلاح‌شده، و گاز‌های جانبی کم‌ارزش در فرایندهای پالایشگاهی و پتروشیمی اشاره کرد.

سخن پایانی؛ اهمیت مشعل در کوره‌های پتروپالایشگاهی

در صنایع پتروشیمی و پالایشگاهی، مشعل پتروپالایشگاهی به‌عنوان بخش جدایی‌ناپذیر سیستم‌های گرمایشی، نقشی کلیدی در عملکرد ایمن، پایدار و بهره‌ور فرآیندهای حرارتی ایفا می‌کند. تحلیل مشعل‌های مورد استفاده در انواع کوره‌ها از جمله فایرهیتر، کوره ریفرمر، کوره کراکینگ، بویلر واترتیوب و کوره احیای گوگرد نشان می‌دهد که انتخاب مشعل پتروپالایشگاهی مناسب، نه‌تنها بر کارایی حرارتی فرآیند مؤثر است، بلکه در کنترل آلایندگی، کاهش مصرف سوخت و افزایش طول عمر تجهیزات نیز نقشی تعیین‌کننده دارد. علاوه بر این، توانایی این مشعل در کار با سوخت‌های مختلف، از جمله گاز طبیعی، گازهای پالایشگاهی، گاز پرج، مخلوط‌های هیدروژن و حتی گازهای کم‌کالری، ضرورت انعطاف‌پذیری فنی و طراحی مهندسی‌شده را دوچندان کرده است.

در این میان، گروه صنعتی رادمن با تولید مشعل‌هایی نظیر RSun، RShine، R-Arc و R-Hydro توانسته است به‌خوبی پاسخگوی نیازهای متنوع صنایع فرآیندی کشور باشد. این محصولات با تمرکز بر کاهش آلاینده‌ها، بهینه‌سازی شکل شعله، قابلیت استفاده از سوخت‌های جایگزین و بهره‌گیری از طراحی‌های نوآورانه، نمونه‌ای از نگاه آینده‌نگر در صنعت احتراق به‌شمار می‌روند.

سوالات متداول درباره مشعل‌های پتروپالایشگاهی

1. مشعل پتروپالایشگاهی چیست؟

مشعل پتروپالایشگاهی نوعی مشعل صنعتی است که برای تأمین حرارت کوره‌ها، فایرهیترها، ریفرمرها، بویلرها و سایر تجهیزات فرایندی پالایشگاه‌ها و پتروشیمی‌ها استفاده می‌شود. این مشعل‌ها باید شعله‌ای پایدار، ایمن و متناسب با هندسه کوره و نوع سوخت ایجاد کنند.

2. مشعل پتروپالایشگاهی چه تفاوتی با مشعل صنعتی معمولی دارد؟

مشعل‌های پتروپالایشگاهی برای کارکرد پیوسته، دماهای بالا، ظرفیت‌های حرارتی زیاد و سوخت‌های دارای ترکیب متغیر طراحی می‌شوند. کنترل شکل شعله، کاهش آلایندگی، جلوگیری از برخورد شعله با لوله‌ها و سازگاری با شرایط فرایندی از الزامات اصلی این مشعل‌ها است.

3. چرا شکل شعله در کوره‌های پالایشگاهی اهمیت دارد؟

شکل شعله باید با ابعاد و آرایش لوله‌های کوره هماهنگ باشد. شعله بیش‌ازحد بلند، نامتقارن یا ناپایدار می‌تواند با لوله‌ها برخورد کرده و موجب ایجاد نقاط داغ، تشکیل کک، آسیب حرارتی و کاهش عمر تجهیزات شود.

4. مشعل Low NOx چگونه انتشار اکسیدهای نیتروژن را کاهش می‌دهد؟

مشعل Low NOx با روش‌هایی مانند مرحله‌بندی سوخت، مرحله‌بندی هوا، بازچرخانی داخلی گازهای احتراق و کنترل دمای اوج شعله، تشکیل اکسیدهای نیتروژن را کاهش می‌دهد. عملکرد واقعی آن به نوع سوخت، میزان هوای اضافی و شرایط داخل کوره نیز وابسته است.
