بررسی جامع بویلر بخار؛ اجزا، عملکرد، کاربرد و راهنمای انتخاب

بویلر بخار یا دیگ بخار یکی از تجهیزات حیاتی در صنایع مختلف است که وظیفه‌ی تولید بخار تحت فشار را بر عهده دارد. این بخار در فرآیندهایی مانند تولید برق در نیروگاه‌ها، تقطیر نفت خام در صنایع شیمیایی، فرآیند استریلیزاسیون در صنایع پزشکی ، پخت و پز در صنایع غذایی و … استفاده می‌شود.

در این مقاله با اجزای اصلی بویلر بخار، کاربردها در صنعت و راهنمای انتخاب صحیح آن آشنا می‌شوید. پیش از مطالعه‌ی این مقاله، بهتر است نگاهی به مقاله‌ی بویلر صنعتی چیست؟ بیندازید تا دید کلی‌تری نسبت به انواع بویلرها و نحوه‌ی عملکرد آن‌ها پیدا کنید.

معرفی تخصصی بویلر بخار (Steam Boiler)

بویلر بخار دستگاهی است که با استفاده از انرژی حرارتی حاصل از احتراق سوخت، آب را در یک محفظه‌ی بسته به بخار تبدیل می‌کند. انرژی حاصل شده از سوخت های فسیلی (مانند گازطبیعی و گازوئیل) به آب منتقل شده و موجب گرم شدن آب و در نهایت تبدیل آن به بخار با فشار و دمای بالا می‌گردد. این بخار به عنوان یکی از منابع مهم انرژی در صنعت استفاده می‌شود. بخار تولید شده توسط بویلر می‌تواند به‌عنوان یک منبع حرارتی برای گرمایش یا برای تولید برق استفاده شود.

بخار تولیدشده در بویلر بر اساس شرایط دما و فشار به دو نوع بخار اشباع و بخار سوپرهیت تقسیم می‌شود.

• بخار اشباع: بخاری است که در دمای نقطه جوش آب و تحت فشار مشخص، در تعادل بین فاز مایع و بخار تشکیل می‌شود.
• بخار سوپرهیت: بخاری است که پس از رسیدن به حالت اشباع، همچنان حرارت بیشتری دریافت می‌کند و دمای آن بالاتر از دمای اشباع افزایش می‌یابد. این افزایش دما باعث می‌شود بخار انرژی بیشتری حمل کند و به‌همین دلیل در نیروگاه‌ها برای تولید برق، یعنی جایی که بخارِ پرانرژی و پایدار لازم است، استفاده می‌شود.

انواع بویلر بخار از لحاظ ساختاری

بویلرهای بخار از لحاظ ساختاری به دو دسته اصلی واترتیوب و فایرتیوب تقسیم می‌شوند. هر یک از این دو نوع طراحی مزایا و معایب خود را دارند و برای کاربردهای مختلف مناسب هستند.

بویلر بخار فایرتیوب

در این نوع بویلر، گازهای داغ ناشی از احتراق از درون لوله‌ها عبور می‌کنند و آب در اطراف این لوله‌ها قرار دارد. حرارت از طریق دیواره لوله به آب منتقل شده و آن را به بخار تبدیل می‌کند. این نوع بویلرها برای تولید بخار با فشار پایین تا متوسط مناسب هستند.

• مزایای بویلر بخار فایر تیوب: ساخت ساده، هزینه تعمیر و نگهداری کمتر
• معایب بویلر بخار فایر تیوب: توان تولید فشار بخار کمتر نسبت به بویلرهای واترتیوب و مناسب برای ظرفیت‌های متوسط و پایین.

بویلر بخار واترتیوب

در این نوع بویلر، آب داخل لوله‌ها جریان دارد و توسط حرارت ناشی از گازهای داغ حاصل از احتراق که در خارج از لوله‌ها قرار دارد، به بخار تبدیل می‌شود. این بویلرها به‌طور خاص برای تولید بخار در فشار و دمای بالا طراحی شده است و معمولاً در صنایع بزرگ و نیروگاه‌ها به کار می‌رود.

• مزایا بویلر بخار واترتیوب: توان تولید بخار با فشار بالا و مناسب برای ظرفیت‌های بالا.
• معایب بویلر بخار واتر تیوب: ساخت پیچیده‌تر و هزینه بالاتر.

اجزای مکانیکی بویلر بخار

بویلر بخار، مجموعه‌ای پیچیده و دقیق از قطعات و سیستم‌هاست که با هماهنگی کامل، آب را به بخار تبدیل می‌کند. هر جزء در عملکرد ایمن، پایدار و راندمان بالای دستگاه نقش کلیدی ایفا می‌کند. در ادامه اجزای مکانیمی بویلر بخار معرفی و توضیح داده می‌شود.

بدنه بویلر بخار

بدنه یا پوسته بویلر محفظه‌ای تحت فشار است که آب درون آن ذخیره شده و فرآیند تولید بخار در آن انجام می‌شود. دیواره‌های بویلر از ورق‌های فولادی مقاوم در برابر فشار و دما ساخته شده و برای کاهش تلفات حرارتی، لایه‌های عایق حرارتی در بخش بیرونی آن نصب می‌شود. این ساختار، استحکام لازم برای کارکرد ایمن بویلر و حفظ بازده حرارتی سیستم را فراهم می‌کند.

محفظه احتراق بویلر بخار (Combustion Chamber)

محفظه‌ای است که فرآیند احتراق سوخت در آن انجام می‌شود. در این قسمت، بخشی از حرارت حاصل از احتراق به آب منتقل شده و باعث تولید بخار می‌شود. طراحی محفظه احتراق باید به گونه‌ای باشد که احتراق تا حد امکان به طور کامل انجام شده و از تشکیل آلاینده‌های مانند ناکس و کربن‌دی‌اکسید جلوگیری شود. همچنین ابعاد آن باید به گونه‌ای باشد که از برخورد شعله با دیواره‌های محفظه احتراق جلوگیری شود. در نتیجه تطابق مشعل و محفظه احتراق بویلر الزامی است.

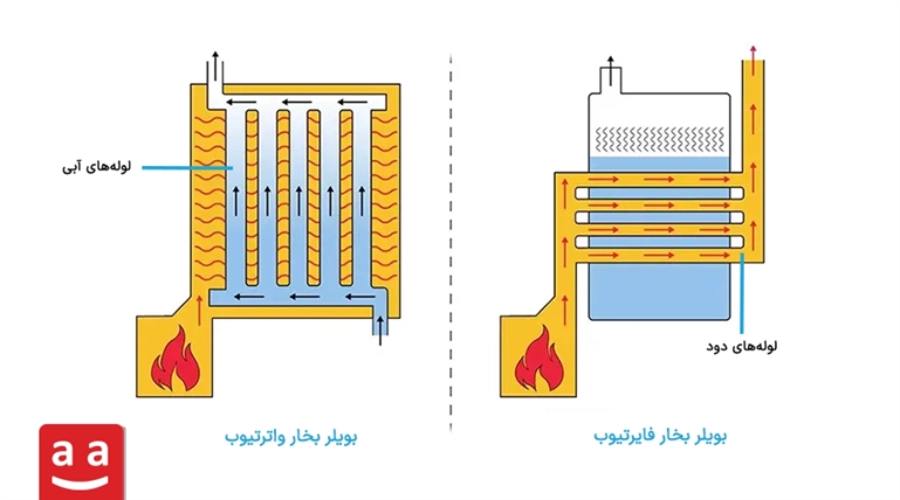

لوله‌های آبی و لوله‌های دود در بویلر بخار (Water Tubes and Fire Tubes)

در بویلرهای بخار واترتیوب، لوله‌های آبی به گونه‌ای طراحی شده‌اند که آب درون آن‌ها جریان دارد و حرارت را از محصولات احتراق جذب می‌کند. این فرآیند موجب تولید بخار با فشار بالا می‌شود .در مقابل، در بویلرهای بخار فایرتیوب، محصولات احتراق از داخل لوله‌های دود عبور کرده و حرارت خود را به آبی که اطراف لوله‌ها قرار دارد منتقل می‌کنند. بویلرهای فایرتیوب معمولاً برای تولید بخار با فشار پایین تا متوسط مورد استفاده قرار می‌گیرند.

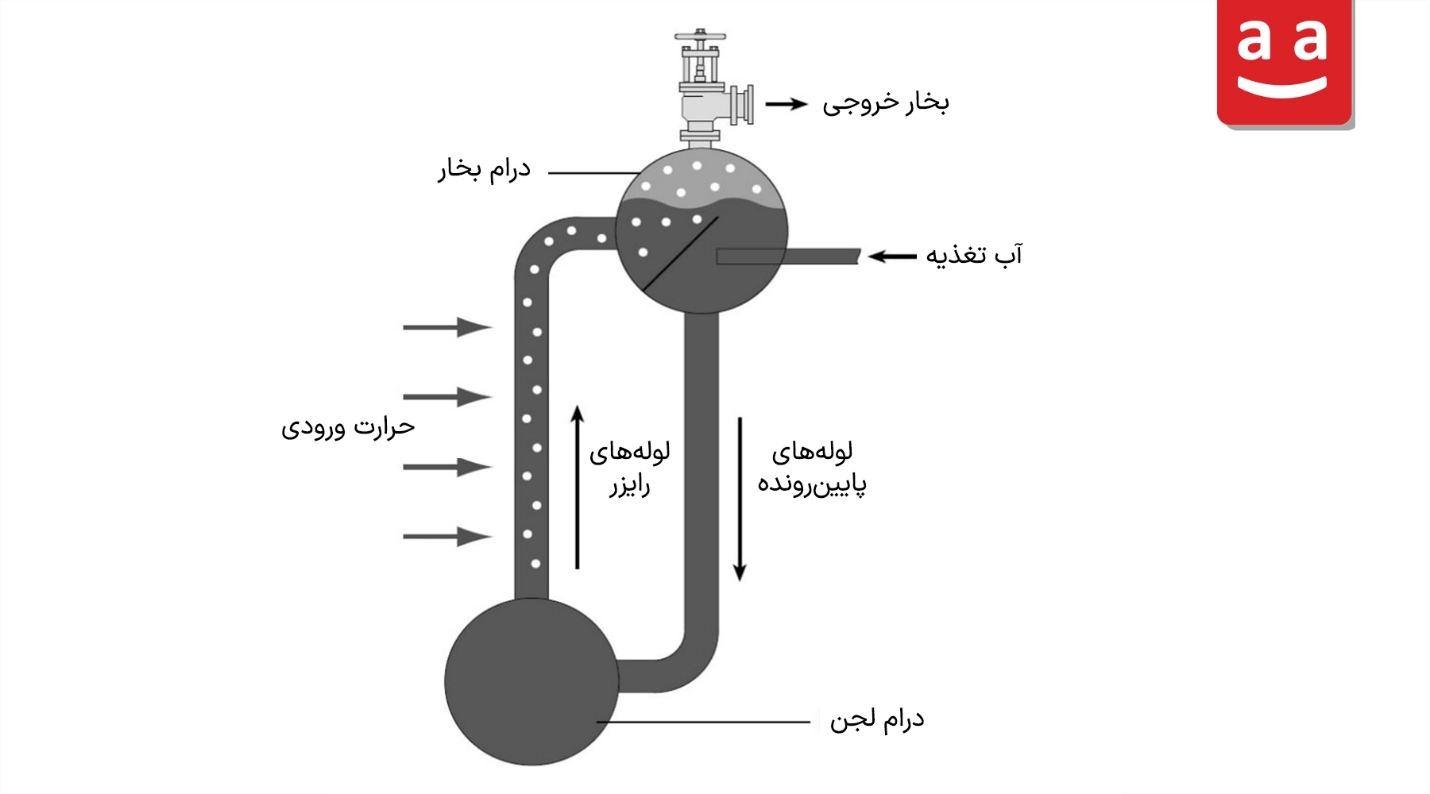

درام بخار (Steam Drum) و درام لجن (Mud Drum) بویلرهای بخار

در بویلرهای واترتیوب از دو نوع درام استفاده می‌شود: درام بخار و درام لجن.

درام بخار یک مخزن استوانه‌ای افقی است که در بالای بویلر قرار می‌گیرد و لوله‌های رایزر (Riser) و پایین‌رونده (Downcomer) به آن وصل هستند. بخار در لوله‌های رایزر، که اطراف محفظه احتراق قرار دارند، تولید شده و وارد این درام می‌شود. در داخل درام، جداکننده‌های سیکلون ذرات آب مایع را از بخار جدا می‌کنند تا بخار خشک به بیرون برود. همچنین به‌دلیل وجود اغتشاش جریان در داخل درام، ترکیبات شیمیایی به‌طور یکنواخت با آب مخلوط می‌شوند.

در مقابل، درام لجن در پایین‌ترین نقطه بویلر واقع است و رسوبات و ناخالصی‌های آب را جمع‌آوری می‌کند، هرچند در برخی طراحی‌ها درام لجن جداگانه وجود ندارد و هدرهای پایینی آب این نقش را ایفا می‌کنند.

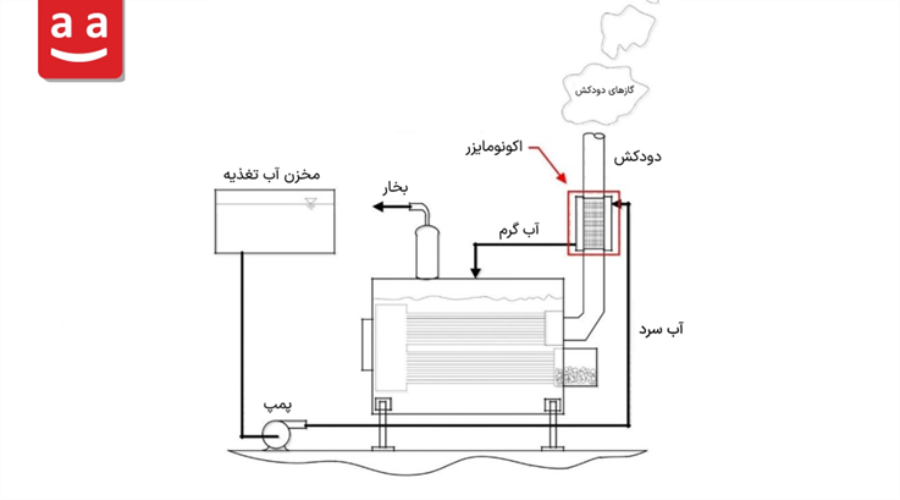

اکونومایزر بویلر بخار  (Economizer)

نوعی مبدل حرارتی است که در بویلرهای بخار برای بازیابی حرارت حاصل از گازهای حاصل از احتراق استفاده می‌شود و قبل از ورود گازهای داغ به دودکش قرار می‌گیرد. در اکونومایزر با تبادل حرارت بین گازهای داغ و آب تغذیه بویلر، دمای آب افزایش پیدا می‌کند. به این ترتیب مقدار انرژی لازم برای تبدیل آب به بخار را کاهش می‌دهد. این امر باعث کاهش مصرف سوخت و هزینه‌های عملیاتی می‌شود و به افزایش راندمان بویلر کمک می‌کند.

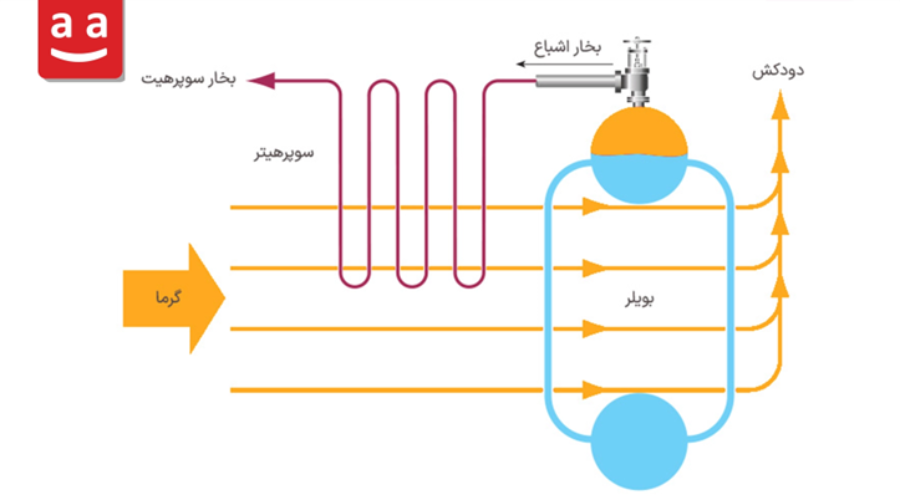

سوپرهیتر در بویلر بخار (Superheater)

سوپرهیتر یکی از انواع مبدل‌های حرارتی در بویلرهای بخار است که وظیفه دارد بخار اشباع را به بخار داغ یا سوپرهیت تبدیل کند. از سوپرهیتر زمانی استفاده می‌شود که نیاز به بخار با دمای بالاتر وجود داشته باشد. این تجهیز معمولاً در مسیر خروجی گازهای داغ احتراقی و پیش از اکونومایزر قرار گرفته و با انتقال حرارت کافی، بخار اشباع را به بخار سوپرهیت تبدیل می‌کند. بخار سوپرهیت به‌طور ویژه در نیروگاه‌ها برای چرخاندن توربین‌های بخار و تولید برق استفاده می‌شود و افزایش دمای آن موجب افزایش توان خروجی سیستم می‌گردد.

دودکش بویلر بخار (Stack)

یکی دیگر از اجزای بویلر بخار، دودکش است که وظیفه هدایت محصولات احتراق به خارج از بویلر را بر عهده دارد. ارتفاع دودکش در عملکرد بهینه سیستم بویلر بخار و ایجاد مکش مناسب برای تخلیه محصولات احتراق اهمیت دارد.

اجزای اتوماسیون بویلر بخار

اجزای اتوماسیون بویلر بخار شامل شیربلودان، لول‌کنترل و سطح‌سنج آب، شیر اطمینان،گیج‌ها و ترانسمیترهای دما و فشار است. این تجهیزات با کنترل سطح آب، مدیریت تخلیه رسوبات، نظارت بر فشار و دما، و حفاظت در برابر افزایش بیش از حد  فشار، نقش اساسی در ایمنی عملکرد بویلر و پایداری فرآیند تولید بخار ایفا می‌کنند

شیر بلودان پایین یا متناوب بویلر بخار (Bottom Blowdown Valve)

شیر آب زیرکش (که به آن شیر بلودان نیز گفته می‌شود) یکی از اجزای مهم بویلر است که در بخش پایینی دیگ بخار نصب می‌گردد و برای تخلیه آب و جلوگیری از تجمع رسوبات طراحی شده است. وجود رسوبات می‌تواند موجب کاهش راندمان حرارتی بویلر و انسداد لوله‌ها شود. استفاده منظم از شیر بلودان پایین یا متناوب، امکان انباشت رسوبات را به حداقل رسانده و در نتیجه به افزایش طول عمر و بهبود عملکرد کلی سیستم کمک می‌کند.

شیر بلودان بالای یا پیوسته بویلر بخار (Top Blow Down)

تاپ بلو‌دان یکی از روش‌های اصلی کنترل کیفیت آب در بویلر بخار است که در آن آب لایه سطحی مخزن آب، که بیشترین میزان ذرات محلول (TDS) و کف‌سازها را دارد، به‌صورت منظم یا پیوسته تخلیه می‌شود. حذف این بخش از آب باعث جلوگیری از ایجاد کف، انتقال ناخالصی به سیستم بخار و کاهش رسوب‌گذاری در سطوح حرارتی بویلر می‌شود. تاپ بلو‌دان نقش مهمی در تثبیت کیفیت بخار خروجی و حفظ راندمان بویلر دارد و معمولاً به‌عنوان مکمل بلودان پایین (bottom blowdown) استفاده می‌شود.

برای اینکه این فرآیند دقیق و کارآمد باشد، اندازه‌گیری مداوم TDS آب بویلر ضروری است. این کار با استفاده از یک سنسور اندازه گیری TDS انجام می‌شود که غلظت لحظه‌ای ناخالصی‌های محلول را پایش کرده و داده را به کنترلر ارسال می‌کند. هرگاه مقدار TDS از حد تعیین‌شده بالاتر رود، کنترلر به‌طور خودکار شیر تاپ بلو‌دان را باز می‌کند تا آب آلوده دفع و آب جبرانی تازه وارد سیستم شود. این پایش هوشمند، ثبات کیفیت آب و بخار، کاهش مصرف سوخت و افزایش طول عمر بویلر را تضمین می‌کند.

لول کنترل آب و سایت گلس در بویلر بخار

وظیفه لول‌کنترل در بویلرهای بخار اندازه‌گیری و کنترل سطح آب است. این ابزار به طور مداوم سطح آب را اندازه‌گیری کرده و اطلاعات را به سیستم کنترل یا اپراتور ارسال می‌کند تا از وجود آب کافی در بویلر اطمینان حاصل شود. لول کنترل بویلر بخار، چهار حالت low low ، low high, و high high مربوط به سطح آب را بررسی می‌کند:

در صورتی که سطح آب در حالت low low باشد، پمپ و مشعل خاموش شده و سیستم آلارم می‌دهد. در این حالت سطح آب آنقدر پایین است که ممکن است لوله‌‌ها آسیب جدی ببینند.

در صورتی که سطح آب در حالت low باشد، یعنی مقدار آب داخل بویلر کاهش یافته و پمپ آب روشن می‌شود.

درصورتی که سطح آب در حالت high باشد، یعنی آب بیشتر از مقدار مورد نیاز وارد بویلرشده و پمپ خاموش می‌شود.

در صورتی که سطح آب در حالت high high باشد، مقدار آب فراتر از حد مجاز بوده وپمپ و مشعل خاموش شده و سیستم آلارم می‌دهد.

سایت‌گلس نیز یک لوله شفاف بوده که به بدنه بویلر متصل بوده و لول کنترل‌ها روی آن نصب می‌شوند. سایت گلس امکان مشاهده مستقیم سطح آب داخل دیگ را برای اپراتور فراهم می‌کند. از طریق این ابزار، اپراتور می‌تواند در هر لحظه ارتفاع واقعی آب را بدون وابستگی به سیستم‌های الکترونیکی یا حسگرها مشاهده کرده و از صحت عملکرد لول‌کنترل اطمینان حاصل کند.

شیر فیدواتر

شیر فیدواتر در بویلر بخار وظیفه کنترل میزان ورود آب تغذیه به داخل مخزن بویلر را بر عهده دارد و از مهم‌ترین اجزای ایمنی و عملکردی بویلر محسوب می‌شود. این شیر معمولاً به‌صورت خودکار و تحت فرمان کنترلر سطح آب عمل می‌کند تا مقدار دقیق و مورد نیاز آب وارد بویلر شود. عملکرد صحیح شیر فیدواتر مانع از کاهش بیش‌ازحد سطح آب، که می‌تواند موجب آسیب جدی به صفحات و لوله‌های بویلر شود، و همچنین از افزایش بیش از حد سطح آب و خروج آب به همراه بخار جلوگیری می‌کند.

برای اطمینان از عملکرد پایدار بویلر، شیر فیدواتر معمولاً شامل یک شیر کنترلی همراه با یک شیر یک‌طرفه برای جلوگیری از برگشت جریان است. شیر کنترلی با عملگر الکتریکی یا پنوماتیک سیگنال کنترلر سطح را دریافت کرده و میزان بازشدگی خود را تنظیم می‌کند تا ورود آب به‌صورت یکنواخت و دقیق انجام گیرد. استفاده از این سیستم باعث حفظ تعادل حرارتی، پایداری تولید بخار و افزایش ایمنی و راندمان بویلر می‌شود.

شیر اطمینان بویلر بخار (Relief Valve)

این شیر یک تجهیز ایمنی است و وظیفه جلوگیری از افزایش فشار بیش از حد در بویلر بخار را بر عهده دارد. زمانی که فشار بخار آب در بویلر از حد مجاز فراتر رود، به طور خودکار باز می‌شود. سپس بخار را به خارج از بویلر تخلیه می‌کند.این عمل به جلوگیری از خطرات جدی مانند انفجار یا آسیب به تجهیزات کمک می‌کند.

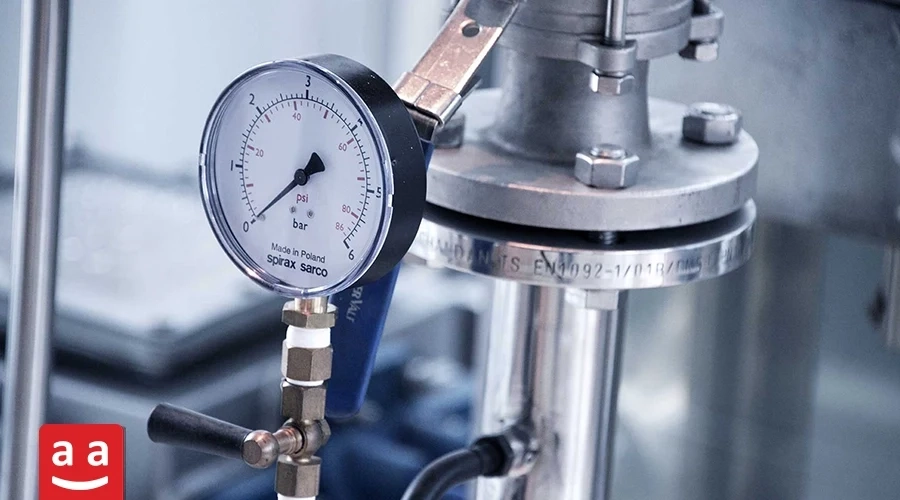

ترانسمیترها و گیج‌های فشارو دما

ترانسمیتر فشار و دما یکی دیگر از تجهیزات ایمنی الکترونیکی در بویلرها هستند. این تجهیزات برای اندازه‌گیری دقیق دما و فشار در بویلر استفاده شده و اطلاعات دریافتی را به سیستم کنترل ارسال می‌کند. این اطلاعات برای بررسی و تنظیم دما و فشار در محدوده ایمن و بهینه بویلر ضروری است. در صورت وقوع تغییرات ناگهانی در دما یا فشار، ترانسمیتر به‌سرعت سیگنال‌های هشدار را ارسال کرده و اپراتور را آگاه می‌سازد. به این ترتیب، ترانسمیترهای فشار و دما نقش کلیدی در افزایش ایمنی و بهبود بهره‌وری بویلر ایفا می‌کنند.

گیج‌های فشار و دما به منظور مشاهده فشار و دمای داخلی بویلر استفاده شده و اطلاعات ضروری را در اختیار اپراتورها قرار می‌دهد‌. دقت عملکرد این نشانگرها بسیار مهم است‌، زیرا تغییرات غیرمجاز در فشار و دما می‌تواند منجر به خطرات جدی شود‌.

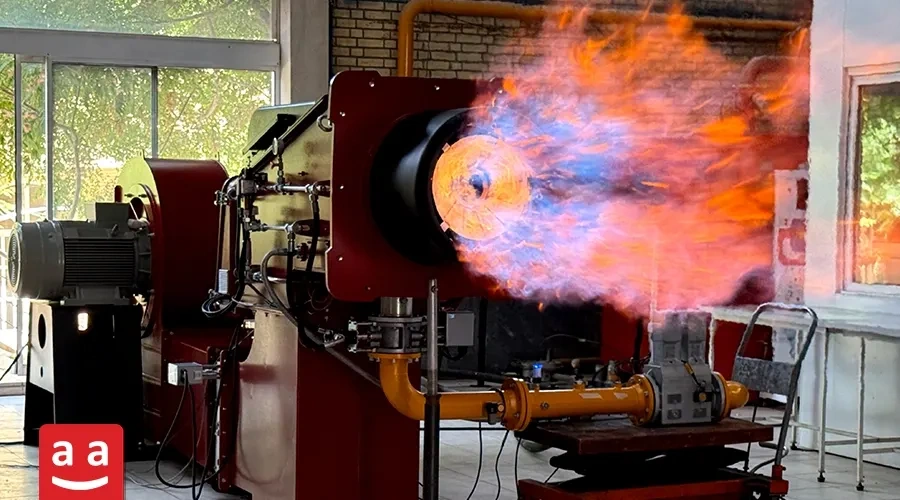

مشعل (Burner)

یکی از اجزای اصلی بویلر بخار، مشعل است که نقشی کلیدی در فرآیند احتراق ایفا می‌کند. وظیفه اصلی مشعل، ترکیب سوخت (مانند گاز، گازوئیل یا مازوت) با مقدار مناسبی از هوای مورد نیاز برای احتراق است. این ترکیب، شعله‌ای پایدار و مؤثر ایجاد می‌کند که حرارت لازم برای گرم کردن آب و تبدیل آن به بخار را فراهم می‌سازد. طراحی صحیح مشعل، تأثیر قابل‌توجهی بر میزان تولید بخار و راندمان کلی بویلر دارد.

عملکرد بویلر وابستگی زیادی به عملکرد مشعل دارد. برای مثال نوع کنترل مشعل می‌تواند به صورت یک مرحله‌ای، دو مرحله‌ای و مادولار باشد. در حالت مادولار نرخ حرارت تولید شده توسط مشعل به صورت پیوسته و مطابق بار مورد نیاز بویلر تنظیم شده و بهترین نوع کنترل از نظر بازدهی و عمر مفید بویلر است.

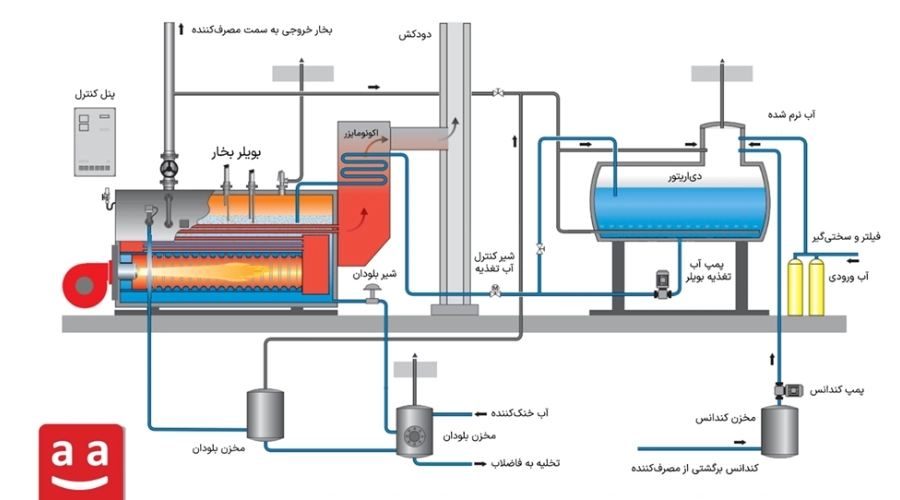

عملکرد بویلر بخار

عملکرد بویلر بخار بر پایه دریافت انرژی حرارتی، انتقال آن به آب و تبدیل کنترل‌شده آب به بخار تمیز و پایدار است. بویلر باید این بخار را با فشار و دمای مشخص و یکنواخت به مصرف‌کننده‌ها برساند تا فرآیندهای صنعتی یا تأسیساتی بدون نوسان انجام شوند. در ادامه، سازوکار کامل تولید و انتقال بخار توضیح داده شده است. عملکرد بویلر بخار شامل مراحل زیر است:

1- تصفیه آب قبل از ورود به بویلر: آب تغذیه ابتدا از سیستم اسمز معکوس ، فیلتر و سختی‌گیر عبور می‌کند تا املاح و یون‌های مضر مانند کلسیم و منیزیم حذف شده و از تشکیل رسوب جلوگیری شود. سپس آب وارد دی‌اریتور می‌شود تا گازهای محلول مانند اکسیژن و دی‌اکسید کربن جدا شده و از خوردگی تجهیزات جلوگیری گردد

2- افزایش فشار آب: پس از تصفیه، آب وارد پمپ آب تغذیه می‌شود. پمپ آب تغذیه وظیفه دارد آب را به داخل بویلر پمپاژ کند و فشار آن را تا میزان مورد نیاز سیستم افزایش دهد.

3- فرآیند احتراق در مشعل: سوخت (گاز طبیعی یا گازوئیل) و هوا در مشعل با نسبت مناسب مخلوط شده و احتراق صورت می‌گیرد.

4- اکونومایزر: در این مرحله، اکونومایزر آب تغذیه را پیش‌گرم می‌کند تا از انرژی گازهای داغ قبل از خروج از دودکش استفاده شود.

5- تبدیل آب به بخار: با انتقال حرارت از گازهای داغ، دمای آب افزایش یافته و آب به بخار تبدیل می‌شود.

5- سوپرهیتر: در صورتی که بخار سوپرهیت مورد نیاز مصرف کننده باشد، سوپرهیتر در مسیر خروج گازهای داغ حاصل از احتراق قبل از اکونومایزر قرار گرفته و بخار اشباع را به بخار سوپرهیت تبدیل می‌کند.

6- بازگردانی بخار کندانس شده: بخار کندانس شده در قسمت‌های مختلف سیستم مثل تله بخار به مخزن کندانس منتقل می‌شود. سپس این آب توسط پمپ کندانس دوباره به دی‌اریتور فرستاده می‌شود تا گازهای محلول آن حذف شده و کیفیت آن برای استفاده مجدد در بویلر تضمین گردد.

7- تحویل بخار به مصرف‌کننده‌ها: در نهایت، بخار تولید شده به سیستم‌های مصرف کننده مثل توربین‌های بخار یا مبدل‌های حرارتی منتقل می‌شود تا انرژی حرارتی آن به انرژی مکانیکی یا گرما تبدیل گردد.

علاوه بر اجزای اصلی بویلر، موتورخانه بویلرهای بخار دارای تجهیزات جانبی متعددی است. این تجهیزات شامل سیستم تصفیه آب (فیلتر و سختی‌گیر آب، سیستم دوزینگ شیمیایی و سیستم اسمز معکوس)، پمپ آب تغذیه، دی‌اریتور، محفظه کندانس و محفظه بلودان می‌شوند که هریک به تنهایی توضیح داده شده‌اند. این اجزا برای عملکرد بهینه و ایمن دیگ بخار ضروری هستند.

سیستم تصفیه آب (Water Treatment)

سیستم تصفیه آب بویلر شامل فیلتر،سختی‌گیر و سیستم دوزینگ شیمیایی است. در صورتی که مقدار TDS آب بالا باشد، از سیستم اسمز معکوس (RO) نیز برای کاهش جامدات محلول در آب استفاده می‌شود. هر یک از این اجزا توضیح داده شده‌اند.

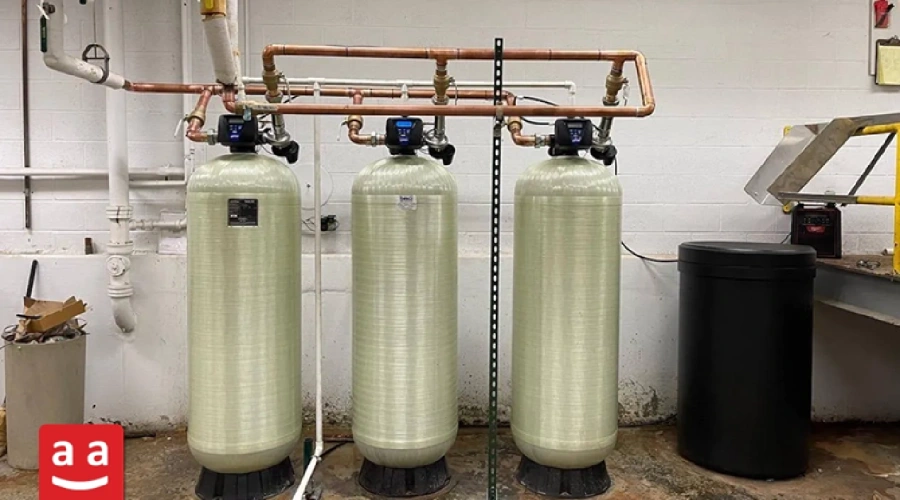

فیلتر و سختی‌گیر آب (Filter and Water Softener)

فیلتر و سختی‌گیر آب از تجهیزات مهم در سیستم بویلر بخار به شمار می‌آیند که نقش مهمی در بهبود کیفیت آب تغذیه و جلوگیری از تشکیل رسوب دارند. فیلتر آب معمولاً برای حذف ذرات درشت و آلاینده‌های فیزیکی از آب تغذیه مورد استفاده قرار می‌گیرد. این فیلترها به گونه‌ای طراحی شده‌اند که آب را از میان لایه‌های مختلف عبور داده و ذرات معلق و ناخالصی‌های بزرگ‌تر را جدا می‌کنند. در نتیجه، کیفیت آب ورودی به بویلر افزایش یافته و احتمال تشکیل رسوب در بویلر کاهش پیدا می‌کند.

سختی‌گیر آب وظیفه حذف یون‌های کلسیم و منیزیم را بر عهده دارد؛ یون‌هایی که عامل اصلی ایجاد سختی آب و تشکیل رسوبات هستند. این دستگاه‌ها معمولاً از فرآیند تبادل یونی استفاده می‌کنند، به طوری که یون‌های کلسیم و منیزیم موجود در آب با یون‌های سدیم جایگزین می‌شوند. حاصل این فرآیند، تولید آبی به اصطلاح نرم‌تر (حاوی املاح کم‌تر) و مناسب‌تر برای آب ورودی بویلر است. حذف سختی آب علاوه بر جلوگیری از تشکیل رسوبات، موجب افزایش راندمان سیستم و کاهش هزینه‌های نگهداری و تعمیرات می‌شود.

دوزینگ شیمیایی (Chemical Dosing)

فرآیندی است که در آن مواد شیمیایی به مقدار دقیق و کنترل‌شده به آب تغذیه تزریق می‌شود تا pH آن تنظیم گردد. مقدار PH میزان اسیدی یا قلیایی بودن را نشان می‌دهد. سیستم دوزینگ شیمیایی از طریق پمپ‌های دوزینگ با تزریق کنترل‌شده مواد قلیایی مانند هیدروکسید سدیم (NaOH) و تری‌سدیم فسفات (Na₃PO₄) به آب تغذیه، pH آب را بالای ۹ نگه می‌دارد تا از اسیدی شدن آن جلوگیری کرده و بویلر را در برابر خوردگی و رسوب مواد غیرقابل حل محافظت کند.

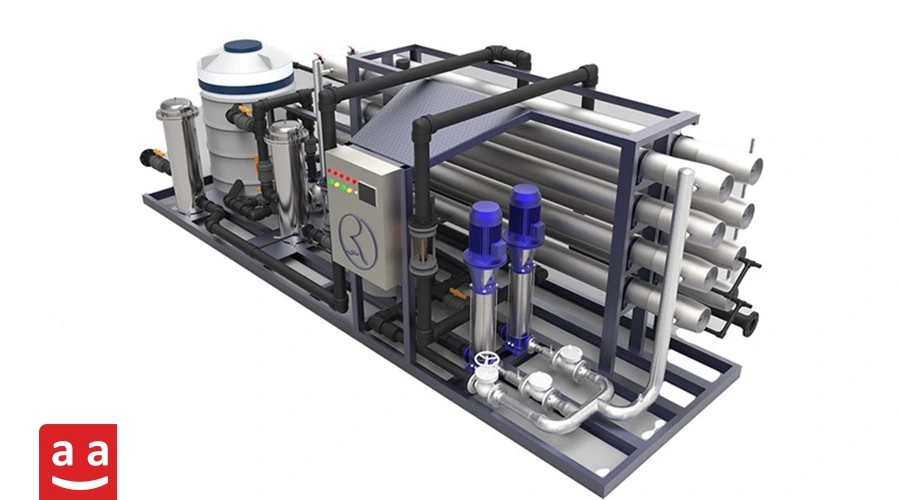

سیستم اسمز معکوس (Reverse Osmosis)

این سیستم یک روش تصفیه آب است که برای حذف ذرات درشت مانند آلودگی‌ها و رسوباتی مثل نمک از آب تغذیه بویلر استفاده می‌شود. اسمز یک فرایند فیزیکی است که در آن آب تصفیه نشده از درون یک غشای نیمه تراوا عبور می‌کند. منافذ غشای نیمه تراوا به مولکول های آب اجازه می دهد تا از آن عبور کنند. نمک در سمت ورودی باقی می‌ماند و از سیستم استخراج می‌شود. استفاده از سیستم اسمز معکوس در بویلرهای بخار به طور چشمگیری کیفیت آب تغذیه را بهبود می‌بخشد و به کاهش تشکیل رسوب در بویلر کمک می‌کند. رسوبات ناشی از نمک‌ و سایر آلایندگی‌ها می‌توانند منجر به آسیب به تجهیزات و کاهش عمر آنها شوند.

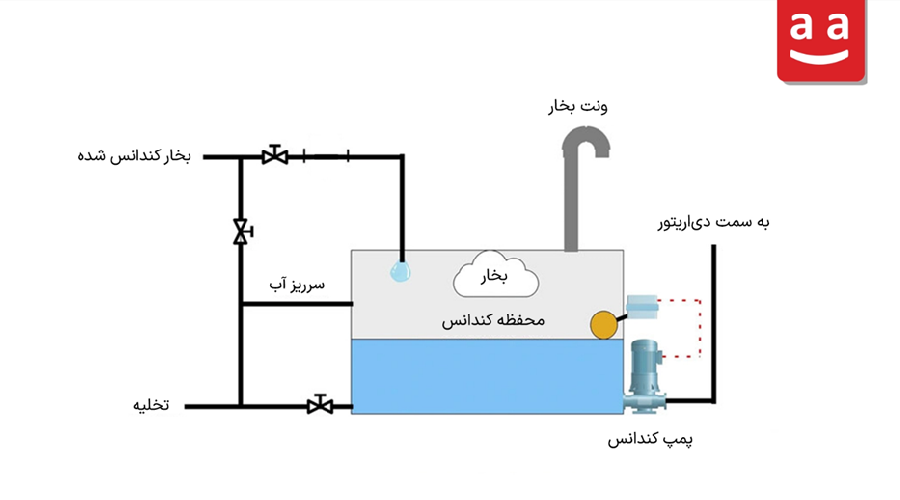

محفظه کندانس (Condensate Tank)

محفظه کندانس بخشی از سیستم بویلر بخار است که وظیفه جمع‌آوری و ذخیره آب حاصل از چگالش بخار آب را بر عهده دارد. هنگامی که بخار در فرآیندهای گرمایشی یا تجهیزاتی مثل تله بخار به آب تبدیل می‌شود، این آب به محفظه کندانس بازمی‌گردد. آب کندانس شده همچنان دارای انرژی حرارتی است و می‌توان مجدد از آن استفاده کرد. بنابراین، آب جمع‌آوری‌شده توسط پمپ کندانس به دی‌اریتور منتقل می‌شود تا گازهای محلول از آن جدا شوند و سپس از طریق پمپ آب تغذیه به بویلر بازگردانده شده و دوباره به بخار تبدیل می‌شود.

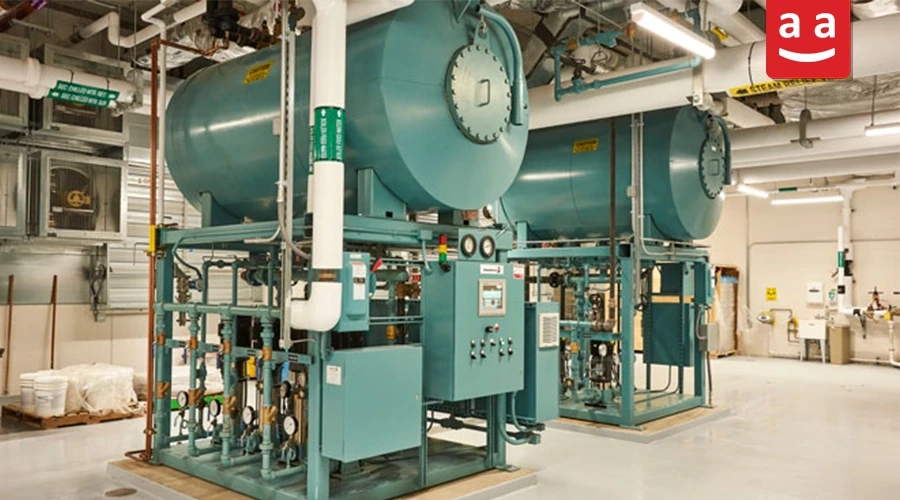

دی اریتور (Deaerator)

دی اریتور یک تجهیز حیاتی در سیستم‌های بویلر بخار است که وظیفه اصلی آن حذف گازهای محلول در آب، به ویژه اکسیژن و کربن دی‌اکسید، از آب تغذیه بویلر است. وجود کربن دی‌اکسید در آب باعث تشکیل اسید کربنیک می‌شود و اسیدی شدن آب منجر به خوردگی تجهیزات و کاهش طول عمر آن‌ها می‌گردد. بنابراین، حذف این گازها موجب افزایش عمر تجهیزات، بهبود راندمان بویلر و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

عملکرد دی اریتور به این صورت است که آب ورودی—که معمولاً ترکیبی از آب محفظه کندانس و آب تصفیه شده است—از بالای  محفظه وارد دی اریتور می‌شود. بخشی از بخار تولیدی بویلر از پایین وارد دی اریتور شده و دمای آب داخل را افزایش می‌دهد. با توجه به اینکه قابلیت انحلال گازها در آب با افزایش دما کاهش می‌یابد، افزایش دمای آب باعث جدا شدن گازهای اکسیژن و کربن دی‌اکسید محلول از آب می‌شود و این گازها از بالای دی اریتور خارج می‌شوند.

در نهایت، آب خروجی از دی اریتور از طریق پمپ آب تغذیه وارد بویلر می‌شود. یکی دیگر از مزایای استفاده از دی اریتور، پیش‌گرمایش آب ورودی به بویلر تا حدود 100 درجه سانتی‌گراد است. همچنین، دی اریتورها معمولاً در ارتفاعی بالاتر از سایر تجهیزات قرار دارند؛ این طراحی باعث افزایش فشار هیدرواستاتیک ورودی بویلر و جلوگیری از وقوع کاویتاسیون در پمپ آب تغذیه می‌شود.

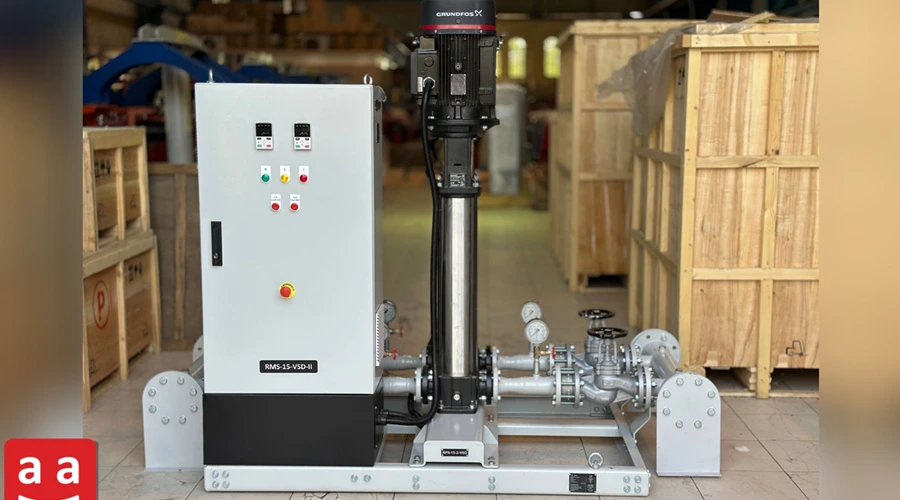

پمپ آب تغذیه (Feedwater Pump)

پمپ آب تغذیه در بویلر بخار وظیفه پمپاژ آب مورد نیاز بویلر را بر عهده دارد. این پمپ، آب را از مخازن آب ذخیره به داخل بویلر پمپاژ می‌کند تا فرآیند تبدیل آب به بخار به طور مداوم ادامه یابد. پمپ آب تغذیه باید فشار کافی داشته باشد تا آب را به داخل بویلر، که معمولاً تحت فشار بالاست، وارد کند. به همین دلیل پمپ‌های آب تغذیه معمولا از نوع پمپ‌های طبقاتی هستند. پمپ آب تغذیه معمولا بعد از دی اریتور قرار می‌گیرد.

مخزن بلودان (Blowdown Vessel)

آب خروجی از شیر بلودان دارای دما و فشار بالایی است. برای انتقال این آب به سیستم فاضلاب، لازم است بخار فلش  (Flash Steam)  موجود در لوله‌ها تخلیه شده و دمای آب کاهش یابد. به همین منظور از مخزن بلودان استفاده می‌شود. با ورود آب پرفشار و داغ به درون مخزن، فشار آن به‌طور ناگهانی افت می‌کند. بخار فلش از بخش وِنت (Vent) بالای مخزن به اتمسفر رها شده و آب جمع آوری شده از پایین مخزن، وارد فاضلاب می‌شود. برای کاهش دمای آب، معمولاً از سیال خنک‌کننده‌ای استفاده می‌شود که با جذب حرارت، دمای آب را تا سطح ایمن پایین می‌آورد.

در برخی سیستم‌ها برای افزایش راندمان سیستم، بخار خروجی از ونت مخزن بلودان به مصرف‌کننده‌های دیگر مثل دی‌ اریتور منتقل شده و مانند بخار تولیدی بویلر مورد استفاده قرار می‌گیرد. همچنین می‌توان آب داخل مخزن بلودان را به داخل یک مبدل حرارتی منتقل و از انرژی آن استفاده کرده و سپس آن را به فاضلاب تخلیه نمود.

سیستم کنترل بویلر

این سیستم، که به عنوان کنترل پنل نیز شناخته می‌شود برای نظارت، کنترل و مدیریت عملکرد بویلر و مشعل طراحی شده است. این سیستم کنترل به اپراتورها امکان می‌دهد تا پارامترهای کلیدی بویلر را در لحظه بررسی کنند و تنظیمات لازم را برای بهینه‌سازی عملکرد و ایمنی سیستم انجام دهند. اجزای اصلی سیستم کنترل شامل پنل نمایشگر، حسگرها، PLCها و سیستم‌های ایمنی است. کنترلر AutoFlame یکی از بهترین سیستم‌های کنترلی است که شرکت پاکمن برای کنترل همزمان بویلر و مشعل از آن بهره می‌گیرد.

کاربردهای بویلر بخار

بویلر بخار در صنایع مختلف نقش‌های متفاوتی ایفا می‌کند. از تأمین بخار تمیز برای فرآیندهای بهداشتی گرفته تا تولید بخار پرفشار در نیروگاه‌ها، این تجهیز در قلب بسیاری از خطوط تولید قرار دارد. در ادامه به مهم‌ترین کاربردهای بویلر اشاره شده است:

1- صنعت تولید برق: در نیروگاه‌ها، بویلر بخار وظیفه تولید بخار با فشار و دمای بالا را بر عهده دارد. این بخار توربین‌های بخار را به حرکت درمی‌آورد و انرژی مکانیکی حاصل از چرخش آن‌ها در نهایت به انرژی الکتریکی تبدیل می‌شود.

2- صنایع غذایی و نوشیدنی: در صنعت غذا و نوشیدنی از بویلرهای بخار برای پخت و پز ،استریل کردن کنسرو و پاستوریزه کردن شیر استفاده می‌شوند. کنترل دقیق دما در این فرآیند حیاتی است، زیرا کیفیت محصول نهایی و کارایی تولید را تضمین می‌کند

3- بیمارستان‌ها و مراکز درمانی:  بخار تولید شده برای استریل‌سازی تجهیزات پزشکی و همچنین ضدعفونی کردن لباس‌ها استفاده می‌شود.

4- صنایع شیمیایی و پتروشیمی : در این صنایع، از بویلر بخار جهت تأمین حرارت فرآیندهای مختلف مانند تقطیر نفت خام و استفاده از بخار در فرآیند‌های شیمیایی مثل ریفرمینگ متان استفاده می‌شود.

5- صنایع نساجی: بخار در فرآیند نساجی کاربرد زیادی دارد؛ در مرحله پیش‌تصفیه، بخار داغ برای حذف آلودگی‌ها و ناخالصی‌ها از مواد خام به کار می‌رود. در مرحله رنگرزی، بخار با کنترل دقیق حرارت و رطوبت، جذب بهینه رنگ را برای هر نوع پارچه تضمین می‌کند. در مرحله آخر، بخار برای حذف چروک‌های پارچه استفاده می‌شود که روشی کارآمدتر از اتوی سنتی است

6- صنعت کشاورزی: بخار در استریل کردن خاک نیز به کار می‌رود. استریل کردن خاک با بخار روشی است که شامل حرارت دادن خاک با بخار برای کاهش میکروب‌ها و عوامل بیماری‌زا است و می‌تواند در گلخانه‌ها یا زمین‌های باز انجام شود.

راهنمای انتخاب بویلر بخار

انتخاب بویلر مناسب فراتر از تعیین اندازه و ظرفیت است؛ هر بویلر باید با نیازهای فرآیندی، شرایط کاری و منابع انرژی سازگار باشد. توجه به فاکتورهای کلیدی هنگام خرید، تضمین‌کننده کارکرد بهینه، ایمنی و صرفه‌جویی در هزینه‌های عملیاتی خواهد بود.

هنگام انتخاب و خرید بویلر بخار، باید فاکتور کلیدی را مدنظر قرار داد که شامل موارد زیر می‌شوند:

• ظرفیت بویلر
• فشار بویلر
• نوع سوخت
• هزینه نصب و نگهداری
• کاربرد صنعتی و فرآیند مورد نظر
• راندمان و بهره‌وری
• ایمنی و استانداردها

پاکمن بزرگ‌ترین تولید کننده دیگ بخار با استاندارد‌های جهانی در ایران

گروه صنعتی پاکمن با بیش از 50 سال تجربه در صنعت تجهیزات حرارتی، به‌عنوان بزرگ‌ترین تولیدکننده بویلر بخار در ایران شناخته می‌شود. این شرکت با ظرفیت بالای تولید و تمرکز بر کیفیت و استانداردهای بین‌المللی، توانسته است نیاز صنایع مختلف به بویلرهای بخار صنعتی را به‌صورت پایدار و مطمئن تأمین کند.

محصولات پاکمن در صنایع نفت، گاز، پتروشیمی، داروسازی، بیمارستان‌ها، هتل‌ها و صنایع غذایی کاربرد گسترده دارند. این جایگاه به شرکت امکان می‌دهد با ارائه خدمات مهندسی، نصب و پس از فروش، عملکرد بهینه سیستم‌های بخار مشتریان را تضمین کرده و به‌عنوان مرجع قابل اعتماد در بازار بویلر بخار ایران مطرح باشد.

سوالات متداول درباره بویلر بخار

1- عملکرد بویلر بخار چگونه است؟

بویلر بخار دستگاهی است که با دریافت انرژی حرارتی از احتراق سوخت، آب را به بخار تحت فشار تبدیل می‌کند. این بخار سپس در فرآیندهای صنعتی، گرمایش یا تولید نیرو مورد استفاده قرار می‌گیرد.

2- ظرفیت بویلر بخار چگونه تعیین می‌شود؟

ظرفیت بویلر به مقدار انرژی حرارتی قابل تأمین توسط بویلر گفته می‌شود و معمولاً بر اساس مقدار بخار تولیدی در واحد زمان، مانند کیلوگرم بخار در ساعت (kg/hr) یا تن بخار در ساعت (ton/hr) بیان می‌گردد. این ظرفیت به عواملی مانند دبی بخار مورد نیاز، دمای محیط، ارتفاع از سطح دریا، فشار بویلر و راندمان حرارتی سیستم بستگی دارد.

3- اجزای اصلی یک بویلر بخار کدام‌اند؟

اجزای اصلی بویلر بخار شامل محفظه احتراق و مشعل برای تولید حرارت، لوله‌های آب یا لوله‌های دود برای تبدیل آب به بخار، دی‌اریتور برای گاززدایی، دودکش برای خروج گازهای احتراق و سیستم‌های ایمنی و کنترل مانند شیر اطمینان است. در برخی بویلرها اکونومایزر برای پیشگرم کردن آب و سوپرهیتر برای تبدیل بخار اشباع به بخار سوپرهیت وجود دارد.

4- مشعل بویلر چه نقشی دارد و چگونه انتخاب می‌شود؟

انتخاب مشعل به عواملی مثل شرایط عملکردی بویلر، ظرفیت بویلر، نوع سوخت، شرایط محیطی مثل ارتفاع از سطح دریا ، نوع مشعل (تک‌مرحله‌ای یا مادولار) بستگی دارد تا عملکرد ایمن و بهینه بویلر بخار تضمین شود.
