هر آنچه باید درباره مشعل روتاری کاپ بدانید؛ انواع، نحوه عملکرد، مزایا و مشکلات

مشعل روتاری کاپ (Rotary Cup Burner) یک سیستم احتراق مکانیکی است که با استفاده از نیروی گریز از مرکز یک کاپ چرخان، سوخت‌های مایع سنگین و کثیف (مانند مازوت) را بدون نیاز به پمپ‌های فشار بالا، کاملاً اتمیزه و پودر می‌کند.اگر با چالش‌هایی چون افت کیفیت سوخت، ویسکوزیته بالا و گرفتگی مداوم نازل بویلرهای صنعتی یا کشتی‌ها دست‌وپنجه نرم می‌کنید، مشعل‌های روتاری کاپ یکی از گزینه‌‌های پیش روی شما است. این فناوری بر خلاف تصور عامه تنها برای سوخت‌های مایع نظیر مازوت استفاده می‌شود و هیچ گونه کاربردی در سوخت‌های گازی مانند گاز طبیعی و LPG ندارد. در این مقاله تخصصی از رادمن با عملکرد، اجزا، کاربردها و ویژگی‌های مشعل روتاری کاپ آشنا می‌شویم.

برای آشنایی کامل با انواع مشعل‌ها، کاربردها و معیارهای انتخاب آن‌ها، پیشنهاد می‌کنیم مقاله جامع مشعل صنعتی را مطالعه کنید.

مشعل روتاری کاپ (Rotary Cup Burner) چیست؟

مشعل روتاری کاپ نوعی مشعل سوخت سنگین است که به جای نازل و پمپ فشار بالا، از یک کاپ فلزی چرخان با سرعت بالا (3000 تا 12000 دور در دقیقه) برای پاشش و اتمیزاسیون سوخت استفاده می‌کند. در این سیستم، سوخت تحت تاثیر نیروی گریز از مرکز به لایه‌ای فوق‌العاده نازک تبدیل شده و از لبه کاپ به صورت قطرات بسیار ریز میکرونی به بیرون پرتاب می‌شود. سپس با اختلاط هوای اولیه و ثانویه، شعله‌ای مخروطی، کوتاه و پایدار شکل می‌گیرد.

نکته مهم: مشعل روتاری کاپ توانایی کار با گازوئیل را هم دارد اما با توجه به ادوات خاص مورد نیاز این مشعل، استفاده از آن برای سوخت گازوئیل توجیه اقتصادی ندارد. همچنین مدل‌های دوگانه‌سوز مشعل روتاری کاپ می‌توانند با سوخت گازی هم کار کنند که در این حالت، نازل‌های گاز نیز در سری احتراق تعبیه می‌شوند. این نازل‌ها به صورت مجزا از کاپ هستند و سیستم کاپ چرخان نقشی در عملکرد گازسوز مشعل ندارد.

هرچند مشعل روتاری کاپ امکان احتراق گازوئیل را نیز دارد، اما در اغلب پروژه‌ها از مشعل‌های اختصاصی گازوئیلی استفاده می‌شود. برای آشنایی با ساختار، نحوه عملکرد و معیارهای انتخاب این تجهیزات، پیشنهاد می‌کنیم مقاله مشعل گازوئیلی چیست؟ را مطالعه کنید.

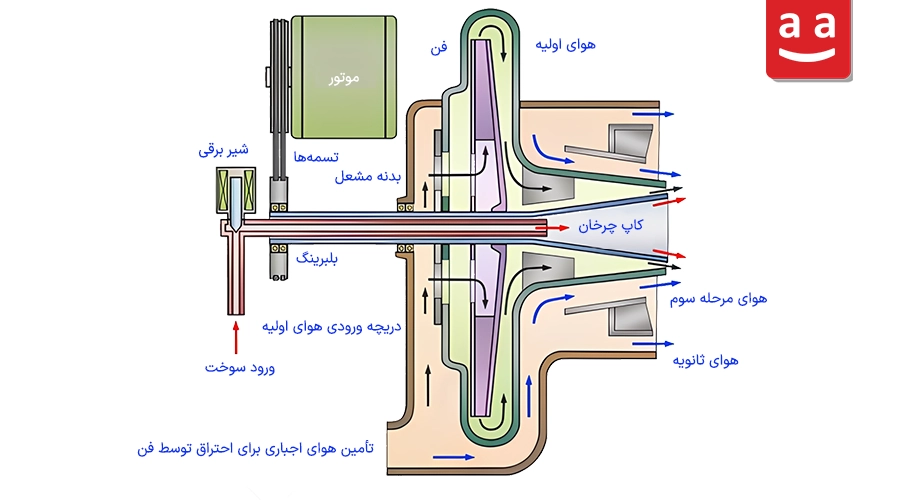

نحوه عملکرد مشعل روتاری کاپ

مشعل روتاری کاپ با استفاده از نیروی گریز از مرکز و بدون نیاز به فشار خیلی بالا، سوخت را به ذرات بسیار ریز تبدیل و می‌سوزاند. مراحل کار آن به ترتیب شامل موارد زیر است:

1- ورود سوخت به کاپ چرخان

سوخت پس از عبور از فیلتر و پیش‌گرم‌کن (در صورت نیاز) با فشار پایین (معمولاً ۲ تا ۵ بار) از طریق یک لوله مرکزی روی سطح داخلی کاپ چرخان فلزی تزریق می‌شود.

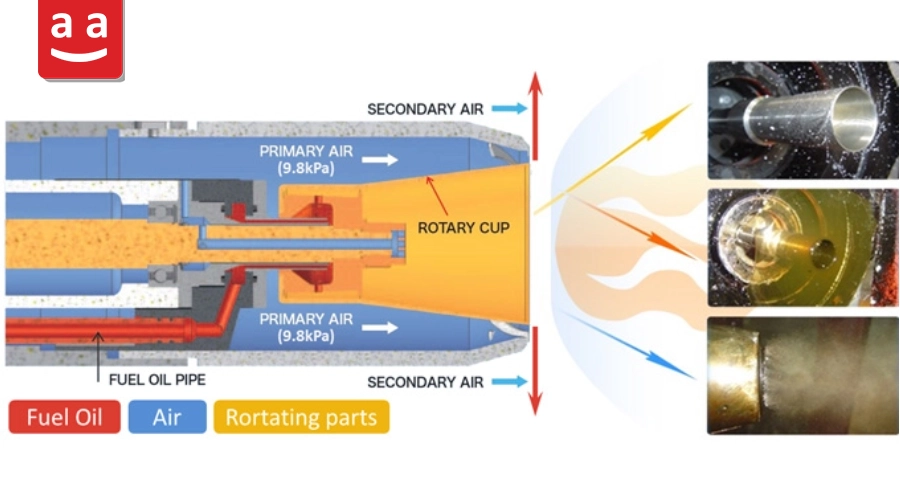

2- اتمیزاسیون با نیروی گریز از مرکز

کاپ چرخان با سرعت بالا (3۰۰۰ تا 12000 دور در دقیقه) توسط یک موتور الکتریکی می‌چرخد. سوخت در اثر نیروی گریز از مرکز به دیواره داخلی کاپ می‌چسبد، به صورت یک لایه بسیار نازک پخش و از لبه کاپ به بیرون پرتاب می‌شود. در این لحظه نیروی گریز از مرکز سوخت را به قطرات ریز ۲۰ تا ۱۵۰ میکرون تبدیل می‌کند، هرچه سرعت چرخش کاپ بیشتر باشد، قطرات ریزتر می‌شوند.

3- هوای اولیه (Primary Air)

مقداری هوا (حدود 15 تا 25 درصد کل هوای مورد نیاز) با فشار نسبتاً بالا از میان مجراهای اطراف کاپ عبور می‌کند این جریان هوا علاوه بر تأمین بخشی از هوای احتراق، دو وظیفه مهم را بر عهده دارد:

• قطرات سوخت را ریزتر و یکنواخت‌تر می‌کند.
• ذرات سوخت را در قالب یک مخروط توخالی و منظم به جلو پرتاب می‌کند.

4- هوای ثانویه (Secondary Air)

باقی‌مانده هوای احتراق (حدود ۷۵ تا ۸۵ درصد) از طریق ورودی هوا و دمپرهای قابل تنظیم وارد محفظه احتراق می‌شود و پس از برخورد با مخروط سوخت، فرآیند احتراق را تکمیل می‌کند.

5- احتراق و تشکیل شعله

برای شروع احتراق، جرقه الکتریکی یا مشعل پایلوت فعال می‌شود و مخلوط هوا را مشتعل می‌کند. حاصل این فرآیند، شعله‌ای مخروطی، نسبتاً کوتاه و پایدار است.

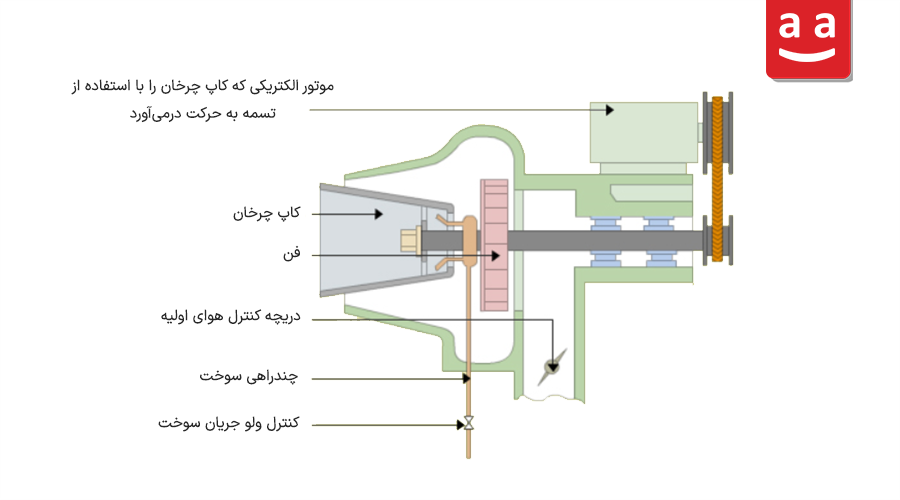

اجزای مشعل روتاری کاپ

مشعل روتاری کاپ همان اجزای استاندارد یک مشعل سوخت مایع معمولی را دارد (پمپ سوخت، شیرهای برقی، تابلو برق، فن هوا، مشعل پایلوت و …) اما به دلیل روش خاص پودرسازی سوخت، به جای نازل و پمپ فشار بالا، از چند قطعه ویژه بهره می‌برد که در ادامه معرفی می‌شوند:

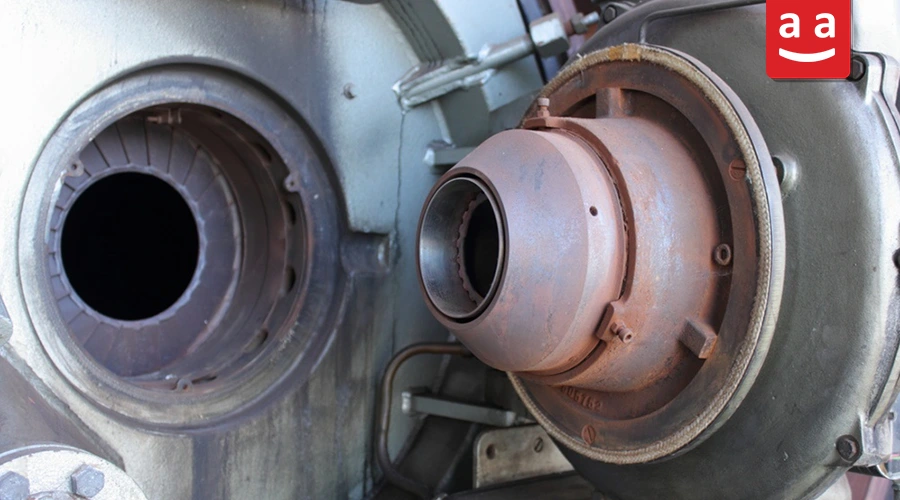

کاپ چرخان (Rotary Cup)

قطعه اصلی مشعل است که معمولاً استوانه‌ای-مخروطی شکل بوده و از جنس استیل ضدزنگ ساخته می‌شود. همانطور که پیش‌تر گفته شد، وظیفه کاپ چرخان، پاشش سوخت به صورت قطرات بسیار ریز با استفاده از نیروی گریز از مرکز است تا احتراق یکنواخت و پایدار فراهم شود.

 موتور کاپ (Cup Drive Motor)

این موتور الکتریکی کوچک با توان معمولی بین 0.3 تا ۱.۵ کیلووات و سرعت بالا(RPM 12000-3000) کاپ را می‌چرخاند. دور بالای موتور، پودر شدن دقیق سوخت و تشکیل قطرات ریز را تضمین می‌کند.

شافت و کوپلینگ (Shaft & Coupling)

برای انتقال چرخش از موتور به کاپ، این شافت کاپ چرخان را به موتور متصل می‌کند.

 لوله مرکزی سوخت (Fuel Tube)

لوله مرکزی سوخت را به مرکز کاپ می‌رساند و در داخل کاپ تزریق می‌کند.

کاربرد مشعل روتاری کاپ در فرآیندهای صنعتی

همان طور که پیشتر اشاره شد، مشعل روتاری کاپ یک فناوری نسبتاً قدیمی است. کاربرد اصلی آن احتراق سوخت‌های مایع سنگین و با کیفیت پایین مانند مازوت است و روی سوخت‌های گازی هیچگونه عملکردی ندارد. امروزه با افزایش کیفیت سوخت‌های مایع و پیشرفت سایر فناوری‌های اتمیزاسیون سوخت، استفاده از این نوع مشعل در بیشتر صنایع توجیه پذیر نیست، گرچه همچنان در برخی موارد مورد استفاده قرار می‌گیرد. مهم‌ترین کاربرد این مشعل‌ها در واحدهای صنعتی است که از سوخت‌های مایع سنگین استفاده می‌کنند، مانند:

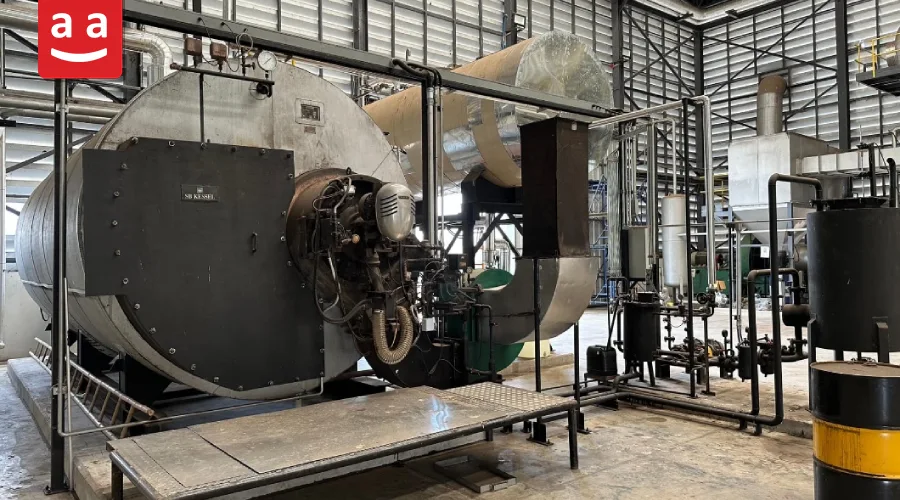

• بویلرهای صنعتی: در بویلرهای صنعتی که از سوخت‌های مایع سنگین مانند مازوت استفاده می‌کنند، مشعل روتاری کاپ می‌تواند یک از گزینه‌ها محسوب شود.
• بویلرهای کشتی‌ها: بخش قابل‌توجهی از کاربردهای صنعتی مشعل‌های روتاری کاپ به حوزه دریانوردی و واحدهای فراساحلی اختصاص دارد. این مشعل‌ها به‌طور متداول در نفت‌کش‌ها، کشتی‌های فله‌بر، حامل‌های گاز مایع و شناورهای ذخیره‌سازی و فرآورش نفت (FPSO/FSO) به‌کار گرفته می‌شوند. بویلرهای کمکی در این شناورها در بسیاری از موارد به مشعل روتاری کاپ مجهز هستند. رواج استفاده از سوخت‌های مایع سنگین با ویسکوزیته بالا و کیفیت متغیر در صنعت دریایی و همچنین توانایی این مشعل‌ها در حفظ پایداری احتراق تحت شرایط عملیاتی سخت دریایی نقش تعیین‌کننده‌ای در انتخاب مشعل روتاری کاپ داشته است.
• کوره‌های صنعتی: مشعل‌های روتاری کاپ می‌توانند در انواع کوره‌های صنعتی که از سوخت‌های مایع سنگین مانند مازوت استفاده می‌کنند به کار گرفته شوند، مشروط بر این که شرایط عملکردی مشعل مطابق شرایط مورد نیاز کوره باشد.

مزایای مشعل روتاری کاپ

مهم‌ترین مزایای مشعل روتاری کاپ که موجب شده این مشعل با وجود قدیمی بودن فناوری، همچنان در برخی صنایع کاربرد داشته باشد عبارتند از:

• انعطاف‌پذیری در سوخت: مشعل روتاری کاپ محدودیت نسبتا کمتری از نظر چگالی و ویسکوزیته سوخت مورد استفاده نسبت به فناوری‌های به روز مانند اتمایزرهای فشاری دارد و قادر است سوخت‌های سنگین را بسوزاند. بنابراین امکان استفاده از سوخت‌های متنوع و اقتصادی فراهم می‌شود.
• عدم وجود مشکل گرفتگی نازل سوخت: مجراها و سوراخ‌های تزریق سوخت در مشعل روتاری کاپ نسبت به مشعل‌های با اتمایزر فشاری بزرگتر هستند و کمتر با مشکل گرفتگی مواجه می‌شوند. این ویژگی در مواردی که سوخت کیفیت پایینی دارد اهمیت پیدا می‌کند.

البته میزان دستیابی به این مزایا به شرایط عملیاتی، تنظیمات مشعل، وضعیت تجهیزات و ویژگی‌های سوخت مصرفی بستگی دارد.

معایب مشعل روتاری کاپ

مهم‌ترین معایب و مشکلات مشعل‌های روتاری کاپ عبارتند از:

• ساختمان پیچیده و تعداد قطعات متحرک زیاد
• لرزش و صدای بیشتر به دلیل وجود کاپ چرخان با سرعت چرخش بالا
• هزینه بالاتر: هزینه اولیه خرید این مشعل‌ها عموماً از سایر انواع مشعل‌های سوخت مایع با اتمایزر فشاری، بخاری یا هوایی بالاتر است و تعمیر و نگهداری آن‌ها نیز به دلیل وجود قطعات متحرک بیشتر می‌تواند پیچیده‌تر و پرهزینه‌تر باشد.
• برتری تنها در زمینه سوخت‌های مایع سنگین: مشعل‌های روتاری کاپ از نظر اقتصادی برای سوخت‌های مایع سبک و تمیز به صرفه نیستند و در مواردی که نیاز به مشعل دوگانه‌سوز (سوخت مایع و گاز) وجود دارد گزینه مناسبی محسوب نمی‌شوند.
• ابعاد بزرگتر: مشعل‌های روتاری کاپ معمولاً ابعاد بزرگتری دارند و در مواردی که نیاز به جانمایی و طراحی فشرده است مناسب نیستند.

مشعل روتاری کاپ؛ راه حلی قدیمی برای مواجهه با چالش‌های سوخت‌های سنگین

مشعل روتاری کاپ یکی از روش‌های قدیمی اتمیزاسیون سوخت مایع است که به دلیل توانایی کار با سوخت‌های سنگین و ویسکوز، همچنان در برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد. استفاده از کاپ چرخان به جای نازل‌های متداول، این مشعل را در برابر مشکلاتی مانند گرفتگی مسیر سوخت مقاوم‌تر کرده و امکان احتراق پایدار سوخت‌های با کیفیت پایین را فراهم می‌کند. این فناوری تنها برای سوخت‌های مایع به ویژه سوخت‌های مایع با ویسکوزیته بالا که نیاز به اسپری شدن دارند کاربرد دارد و در سوخت‌های گازی هیچ گونه کاربردی ندارد.

با این حال، پیچیدگی بیشتر تجهیزات، هزینه نگهداری بالاتر و توسعه فناوری‌های جدید اتمیزاسیون باعث شده است که استفاده از مشعل‌های روتاری کاپ نسبت به گذشته محدودتر شود. امروزه این مشعل‌ها بیشتر در واحدهایی به کار می‌روند که از سوخت‌های سنگین مانند مازوت استفاده می‌کنند و همچنین در صنایع دریایی و کشتیرانی که همچنان مصرف این نوع سوخت‌ها رایج است، جایگاه خود را حفظ کرده‌اند.

در نهایت، انتخاب مشعل روتاری کاپ باید بر اساس نوع سوخت، شرایط بهره‌برداری، الزامات نگهداری و ملاحظات اقتصادی انجام شود تا بهترین عملکرد و بیشترین بازدهی حاصل گردد.

سوالات متدوال درباره مشعل روتاری کاپ

1- مشعل روتاری کاپ چیست و چگونه کار می‌کند؟

مشعل روتاری کاپ یک مشعل صنعتی برای سوخت‌های مایع سنگین با ویسکوزیته بالا است. با ورود سوخت به کاپ چرخان و استفاده از نیروی گریز از مرکز، سوخت به طور یکنواخت اتمیزه شده و این مکانیزم اتمیزاسیون سوخت مشکلاتی مانند گرفتگی مسیر سوخت یا ناپایداری شعله را کاهش می‌دهد.

2- چه نوع سوخت‌هایی در مشعل روتاری کاپ قابل استفاده هستند؟

مشعل روتاری کاپ بیشتر برای سوخت‌های سنگین مانند مازوت به کار گرفته می‌شود، چرا که مکانیزم اتمیزاسیون با کاپ چرخشی امکان پاشش یکنواخت سوخت و احتراق پایدار را فراهم می‌کند. البته این نوع مشعل قابلیت کار با گازوئیل را هم دارد اما با توجه به ادوات مورد نیاز، استفاده از آن برای سوخت گازوئیل صرفه اقتصادی ندارد.

3- نگهداری و سرویس این مشعل چگونه است؟

نگهداری مشعل روتاری کاپ نیاز به تجهیزات پیچیده ندارد. کافی است مسیر سوخت و کاپ چرخان به‌صورت دوره‌ای پاک‌سازی شوند تا عملکرد پایدار و طولانی‌مدت مشعل حفظ شود.
