مشعل گازوئیلی چیست و چگونه کار می‌کند؟

در بسیاری از ساختمان‌ها و واحدهای صنعتی، گازوئیل همچنان یکی از سوخت‌های اصلی برای تولید گرماست. مشعل‌های گازوئیل‌سوز با پودر کردن و سوزاندن این سوخت، شعله‌ای پایدار و قدرتمند ایجاد می‌کنند که می‌تواند گرمایش موردنیاز سیستم‌های مختلف را به‌طور مطمئن و مداوم تأمین کند‌. در این مقاله به بررسی انواع مشعل گازوئیلی، اجزا، قطعات، کاربردها، روش تعمیر و نگهداری و پرکاربردترین مدل‌های این مشعل می‌پردازیم تا کاربران بتوانند انتخاب مناسبی داشته باشند.

مشعل گازوئیل‌سوز چیست؟

مشعل گازوئیلی نوعی مشعل صنعتی است که با سوزاندن گازوئیل، گرما یا انرژی موردنیاز سیستم‌های گرمایشی را تأمین می‌کند. این مشعل‌ها در خانه‌ها، ساختمان‌های تجاری و حتی کارگاه‌ها و صنایع استفاده می‌شوند؛ مخصوصاً در مکان‌هایی که به گاز شهری دسترسی وجود ندارد یا محدود است.

در یک مشعل گازوئیلی، سوخت ابتدا از فیلترها عبور می‌کند تا ناخالصی‌های آن گرفته شود. سپس از طریق نازل‌های مخصوص وارد محفظه می‌شود و با هوایی که فن تأمین می‌کند مخلوط می‌گردد. این مخلوط در محفظه احتراق شعله ایجاد می‌کند و گرمای لازم برای سیستم گرمایشی تولید می‌شود.

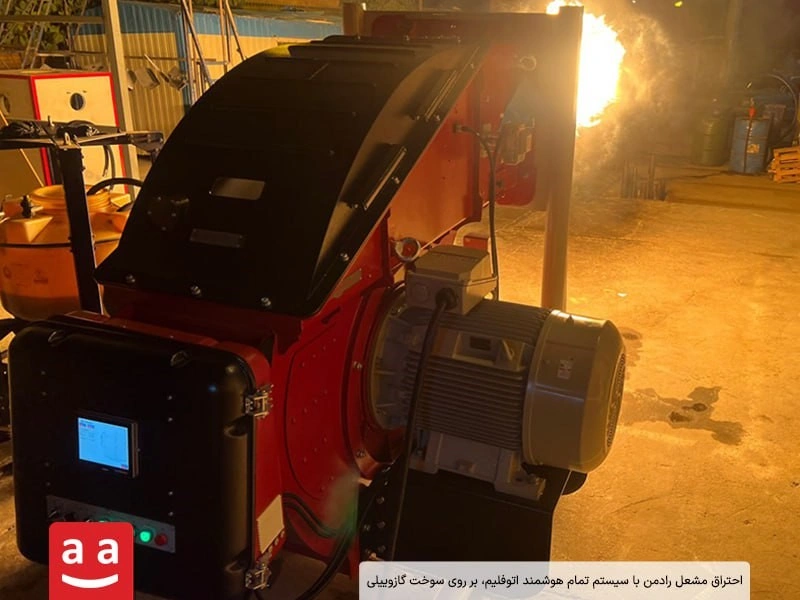

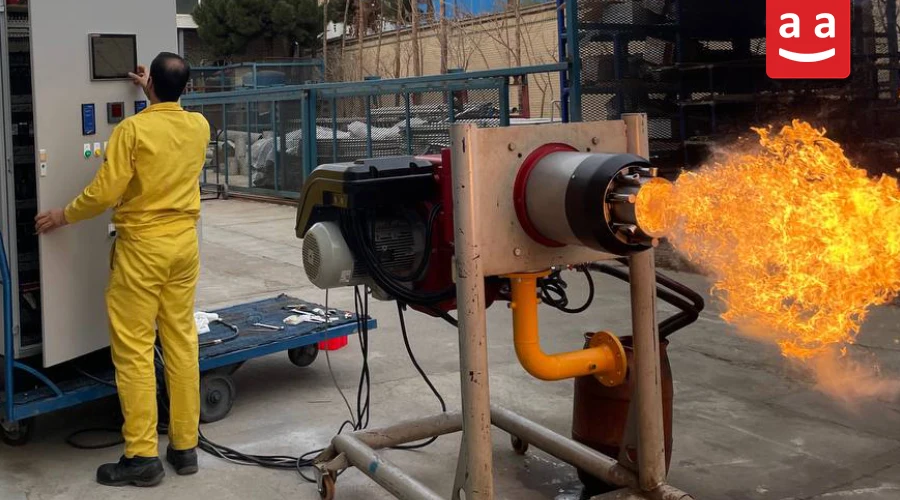

مشعل گازوئیل‌سوز رادمن (گازوئیلی-گازی)

مشعل‌های دوگانه‌سوز رادمن برای کاربری‌های شهری، نیمه‌صنعتی و صنعتی طراحی شده‌اند و به‌واسطه توانایی کار با هر دو سوخت گاز و گازوئیل، انعطاف بالایی در شرایط مختلف تأمین سوخت ایجاد می‌کنند. در مواقعی که دسترسی به گاز محدود است یا نیاز به یک سوخت پشتیبان وجود دارد، سیستم سوئیچینگ کامل مشعل امکان تغییر سوخت را بدون توقف و با رعایت تمامی الزامات ایمنی فراهم می‌کند.

طراحی دقیق سری احتراق و سیستم اختلاط هوا و سوخت در این مدل‌ها به‌گونه‌ای انجام شده که در هر دو سوخت، شعله پایدار، احتراق کامل و آلایندگی پایین به دست می‌آید. استفاده از سیستم‌های مرحله‌ای یا مدولار الکترونیکی نیز دخالت انسان را به حداقل رسانده و کنترل دقیق نسبت هوا به سوخت را تضمین می‌کند. تمامی این طراحی‌ها مطابق استانداردهای BS-EN 676 برای مشعل‌های گازی و BS-EN 267 برای مشعل‌های مایع‌سوز انجام می‌شود.

در کنار این موارد، دستیابی به نسبت تبدیل تا 1:5 در کارکرد گازوئیل، دامنه تنظیم مناسبی ایجاد می‌کند و باعث بهره‌برداری اقتصادی‌تر در ظرفیت‌های مختلف می‌شود. همچنین امکان تولید نسخه‌های چندگانه‌سوز (قابل کار با LPG یا مازوت در مدل‌های مشخص) نیز وجود دارد تا انتخاب مشعل بر اساس نیاز واقعی هر پروژه انجام شود.

مشعل‌های گازوئیل‌سوز رادمن با قابلیت کار همزمان با گاز و گازوئیل، گزینه‌ای بسیار مناسب برای افزایش بهره‌وری و کاهش مصرف انرژی هستند. برای مشاهده مشعل‌های گازی-گازوئیلی به صفحه مشاهده و خرید مشعل دوگانه‌سوز رادمن مراجعه کنید.

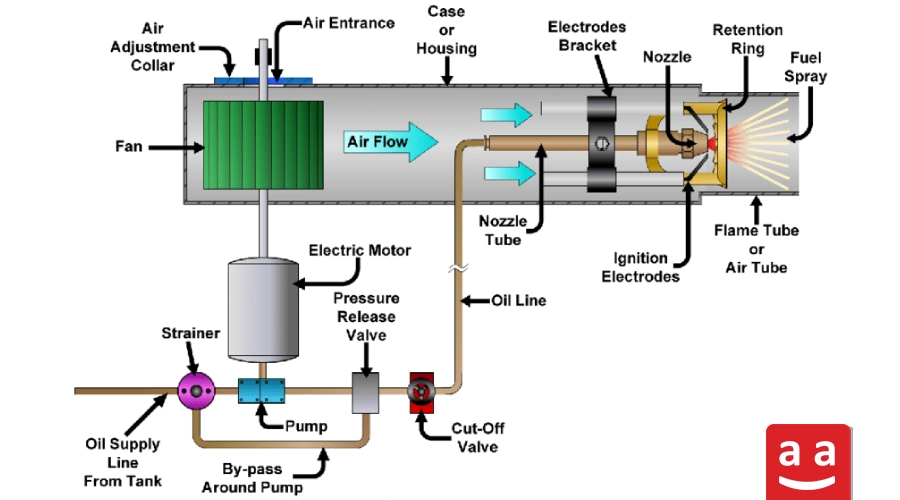

اجزای مشعل گازوئیلی

مشعل‌های گازوئیلی از بخش‌ها و تجهیزات مختلفی ساخته شده‌اند که هرکدام وظیفه مشخصی در تأمین سوخت، تنظیم هوا و ایجاد شعله پایدار دارند. هر یک از این اجزا نقش مشخصی در عملکرد صحیح مشعل و دستیابی به احتراق پایدار ایفا می‌کنند. دهماهنگی درست این اجزا باعث می‌شود مشعل عملکرد ایمن، پایدار و با راندمان بالا داشته باشد. در ادامه، مهم‌ترین اجزای یک مشعل گازوئیلی و نقش هر بخش توضیح داده شده است.

1- سیستم هوارسانی: این سیستم شامل فن، الکتروموتور و دمپر هوا است که وظیفه تامین هوای احتراق را برعهده دارد.

2- سری احتراقی: سری احتراقی شامل دیفیوزرها و سوییرلرهای تعبیه شده در مسیر هوا است که با توزیع مناسب هوا در قسمت‌های مختلف مشعل و همچنین ایجاد چرخش در جریان و یا گردابه در جلوی مشعل شعله‌ای پایدار، با ابعاد متناسب با محفظه احتراق و با انتشار پایین آلایندگی تولید می‌کند.

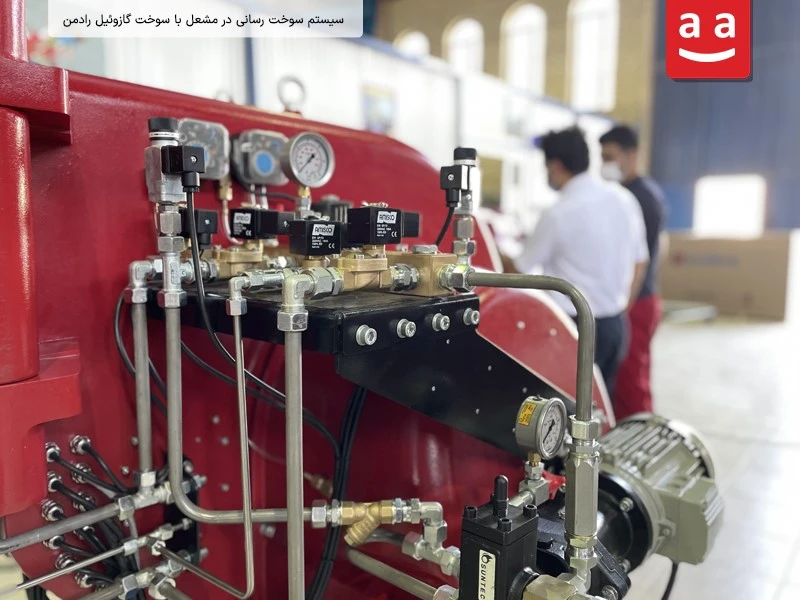

3- سیستم سوخت رسانی گازوئیل: این سیستم شامل لوله‌کشی‌های گازوئیل، لنس و نازل گازوییل در روش‌های پودر کننده فشاری و پودر کننده به کمک هوا/بخار است. در مشعل‌های مادولار، رگولاتور گازوئیل که وظیفه تنظیم فشار برای دبی مورد نیاز مشعل را به عهده دارد از اجزای اصلی سیستم سوخت رسانی گازوئیل است.

4- خط سوخت گازوئیل: این خط وظیفه سوخت رسانی به مشعل را دارد که می‌توان به فیلتر گازوئیل، پمپ و الکترومتور، شیرهای برقی جهت قطع و وصل جریان سوخت کلیدهای کنترل فشار و فشار سنج‌های تعیبه شده برای نمایش فشار خط اشاره کرد.

5- سیستم ایمنی مشعل: این سیستم شامل سنسورهای هوا، کلیدهای فشاری هوا و سوخت و پایشگر شعله است.

6- سیستم برق و کنترل مشعل: این سیستم شامل مدار قدرت و فرمان مشعل می‌شود. مدار قدرت شامل کنتاکتورها، رله‌ها، فیوزها و سیستم راه‌انداز موتور است. سیستم فرمان شامل رله‌ها و سیستم‌های پردازشگر کنترل احتراق است. همچنین اکچواتورهای نصب شده بر‌روی دمپرهوا و سوخت از اجزای سیستم کنترل مشعل هستند.

نحوه احتراق گازوئیل

برای اینکه گازوئیل بتواند با هوا واکنش داده و بسوزد، باید به صورت ذرات بسیار ریز درآید. این فرایند را پودر شدن یا اتمیزه شدن سوخت می‌نامند. هرچه اندازه قطرات ریزتر باشد، تماس سوخت با هوا بیشتر می‌شود و گازوئیل بهتر با اکسیژن مخلوط می‌گردد؛ در نتیجه احتراق کامل‌تر انجام می‌شود و از خام‌سوزی، دود و آلودگی جلوگیری می‌شود.

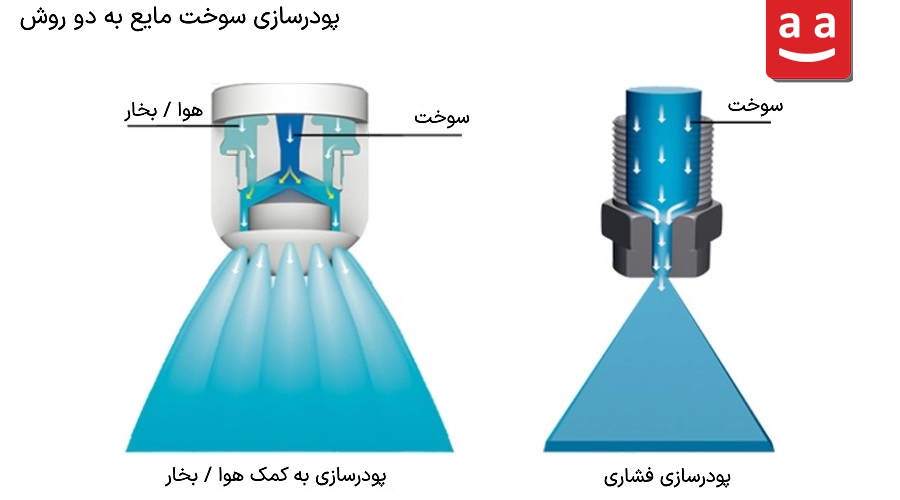

برای پودر‌سازی گازوئیل، روش‌های مختلفی به‌کار می‌رود؛ از جمله پودرسازی فشاری (Pressure Atomization)، پودرسازی به کمک هوا یا بخار (Air/Steam Atomization) و پودرسازی با سیستم گریز از مرکز (Centrifugal Atomization). در این میان، سیستم گریز از مرکز روشی مرسوم در مشعل‌های روتاری کاپ است. در ادامه، هر روش به صورت مفصل توضیح داده‌شده‌است.

پودرسازی فشاری گازوئیل (Pressure Atomization)

در این روش، گازوئیل با فشار بالا (برای مثال حدود 25 بار) از یک اوریفیس بسیار کوچک عبور داده می‌شود. این فشار زیاد باعث می‌شود سوخت ابتدا به صورت رشته‌های کوچک و سپس به صورت قطرات ریز تبدیل می‌شود. قطرات ریز بهتر با هوای احتراق ترکیب می‌شوند و شعله‌ای یکنواخت‌تر ایجاد می‌کنند.

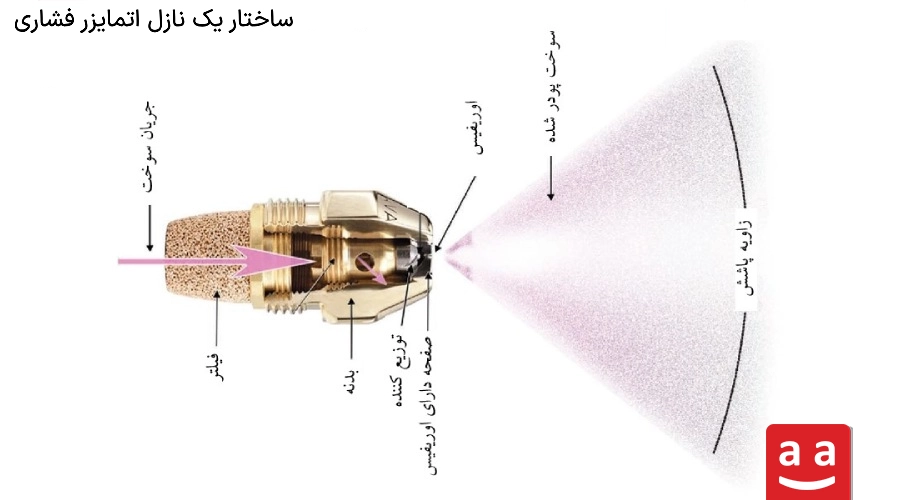

ساختار نازل‌هایی که این کار را انجام می‌دهند (اتمایزرهای فشاری) در تصویر زیر قابل مشاهده است.

پودرسازی با هوا یا بخار (Air/Steam Atomization)

در این روش گازوئیل با استفاده از جت هوا یا بخار، پودر می‌شود. فشار گازوئیل معمولاً کمتر از روش فشاری است (مثلاً تا 10 بار)، و هوا یا بخار نیز با فشار نزدیک به همین مقدار وارد نازل می‌شود. مخلوط گازوئیل و هوا/بخار از یک اوریفیس کوچک عبور کرده و به شکل قطرات بسیار ریز در می‌آید.

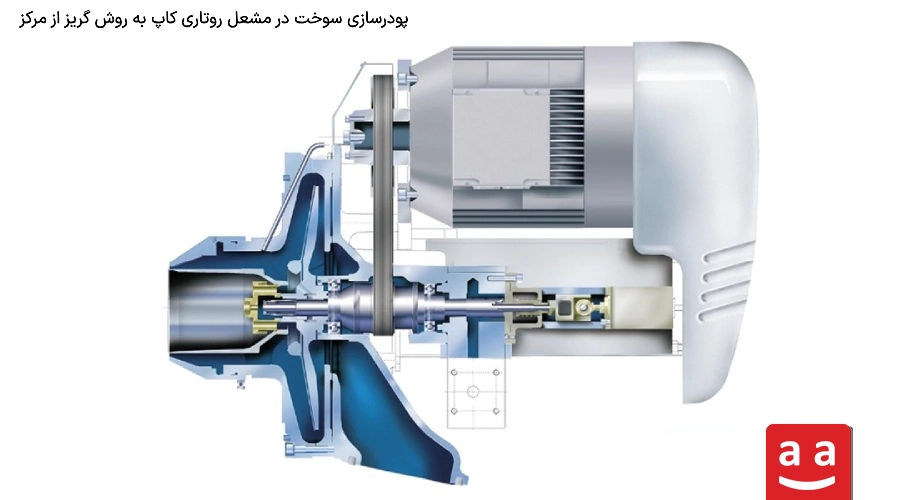

پودرسازی گریز از مرکز (Centrifugal Atomization)

این روش بیشتر در مشعل‌های Rotary Cup به‌کار می‌رود. سوخت با فشار نسبتاً پایین وارد یک کاپ چرخان می‌شود. در اثر دوران کاپ، جریان سوخت به صورت لایه‌ای نازک به دیواره داخلی آن می‌چسبد و تحت تأثیر نیروی گریز از مرکز به سمت لبه‌ها رانده می‌شود. در لبه‌ی کاپ، این لایه سوخت شکسته شده و به قطرات ریز تبدیل می‌گردد. هم‌زمان، جت هوای کمکی با سرعت بالا به جریان سوخت برخورد کرده و فرآیند پودر‌سازی را کامل‌تر می‌کند.

این روش به دلیل ساختار خاص و پیچیده خود، برای سوخت‌های سنگین مانند مازوت بسیار مناسب است؛ زیرا دارای اوریفیس‌های بزرگ‌تر بوده و ناخالصی‌های موجود در سوخت می‌توانند از آن عبور کنند. در مقابل، برای سوخت‌های سبک‌تر مانند گازوئیل استفاده از مشعل روتاری کاپ ضرورتی ندارد و معمولاً از روش‌های پودر سازی فشاری و پودر سازی به کمک هوا/بخار استفاده می‌شود. به طور کلی، این نوع مشعل‌ها مخصوص سوخت‌های سنگین و دارای ناخالصی طراحی شده‌اند.

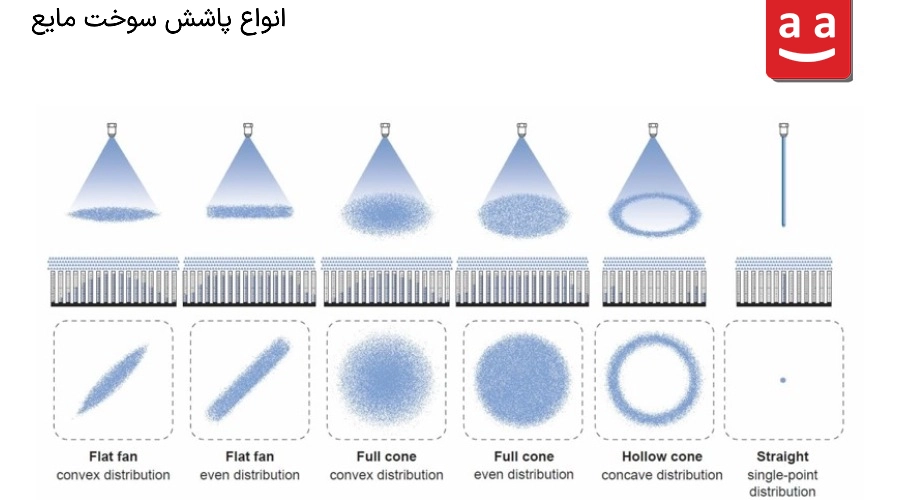

الگوهای پاشش گازوئیل و تأثیر آن بر کیفیت شعله

شکل و الگوی پاشش گازوئیل تأثیر بسیار زیادی بر کیفیت احتراق، میزان مصرف سوخت و تولید آلاینده‌ها دارد. بسته به نوع نازل، فشار سوخت و نحوه جریان هوا، الگوهای پاشش متفاوتی شکل می‌گیرد. دو الگوی متداول عبارت‌اند از:

Hollow Cone: پاشش حلقوی و توخالی؛ قطرات ریزتر و توزیع یکنواخت‌تر؛ مناسب برای مشعل‌هایی با هوای کم‌فشار.

Full Cone: پاشش مخروطی و پر؛ با نفوذ بهتر در محفظه احتراق؛ مناسب برای کاربردهایی که نیاز به شعله قوی‌تر دارند.

تأثیر زاویه پاشش گازوئیل بر طول شعله

زاویه کم: گردابه‌های هوا کوچک می‌شوند، هوا کمتر به ریشه شعله برمی‌گردد، و طول شعله بیشتر می‌شود.

زاویه زیاد: هوا بهتر به ناحیه سر نازل برمی‌گردد، قطرات سوخت سریع‌تر می‌سوزند و شعله کوتاه‌تر می‌شود.

زاویه بیش‌ازحد زیاد: شعله با دیواره محفظه برخورد می‌کند و باعث آسیب به دیواره می‌شود.

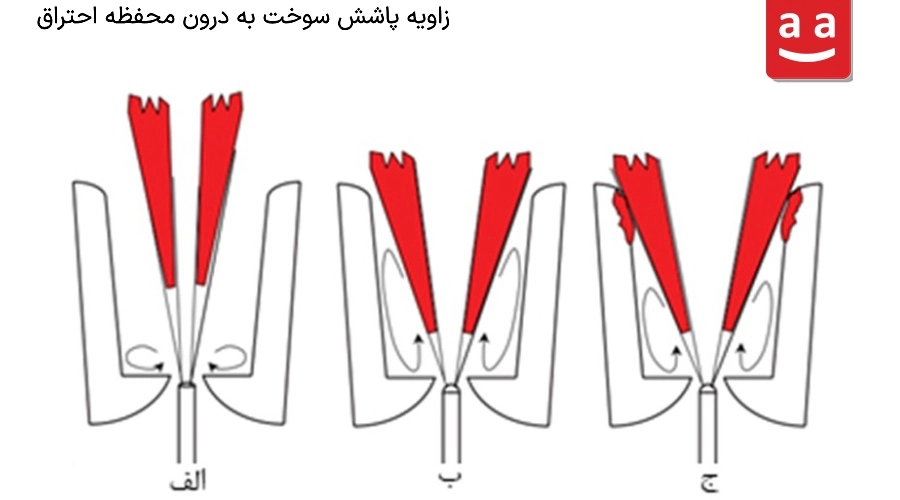

شماتیک زیر سه حالت مختلف زاویه پاشش و شکل‌گیری شعله را نشان می‌دهد.

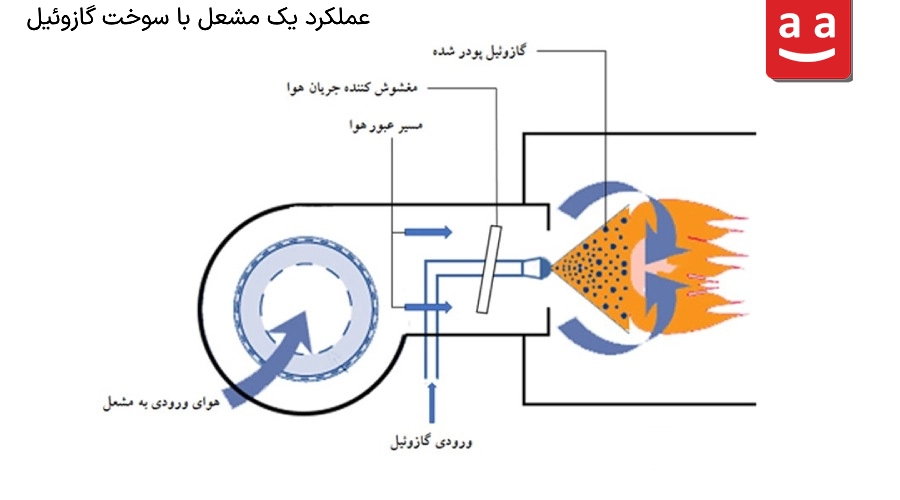

عملکرد مشعل‌های گازوئیل‌سوز

عملکرد یک مشعل گازوئیل‌سوز از چند مرحله ساده اما بسیار مهم تشکیل می‌شود. در این فرایند، هر بخش وظیفه‌ای مشخص دارد تا در نهایت شعله‌ای پایدار و قابل‌کنترل ایجاد شود.

۱. پمپاژ و آماده‌سازی سوخت گازوئیل

در ابتدا پمپ گازوئیل، سوخت را با فشار مناسب به سمت نازل می‌فرستد. این فشار باید ثابت و دقیق باشد تا مشعل بتواند به‌درستی کار کند.

۲. پودر شدن سوخت گازوئیل در نازل

گازوئیل در نازل به شکل قطرات خیلی ریز پاشیده می‌شود. این ریزشدن سوخت کمک می‌کند که گازوئیل بهتر با هوا مخلوط شود و احتراق کامل‌تری رخ دهد.

۳. ورود هوا و تنظیم نسبت هوا به سوخت گازوئیل

هم‌زمان با پاشش گازوئیل، فن هوارسان هوای موردنیاز را وارد محفظه احتراق می‌کند و دمپر مقدار این هوا را تنظیم می‌کند تا نسبت درست هوا به سوخت برقرار شود. این تنظیم دقیق باعث ایجاد شعله پایدار، کاهش مصرف سوخت و کم شدن دود و آلایندگی می‌شود.

۴. جرقه‌زنی و شروع احتراق گازوئیل

پس از اینکه هوا و سوخت به‌خوبی مخلوط شدند، سیستم جرقه‌زن آن‌ها را روشن می‌کند. در این مرحله شعله شکل می‌گیرد و مشعل وارد فاز کارکرد پایدار می‌شود.

۵. تولید حرارت و انتقال انرژی

شعله ایجادشده در مشعل گازوئیلی انرژی حرارتی لازم برای سیستم‌های گرمایشی، دیگ‌های بخار و تجهیزات صنعتی را فراهم می‌کند. مقدار این حرارت بسته به ظرفیت مشعل می‌تواند از چند صد کیلووات تا چندین مگاوات متغیر باشد.

کاربردهای مشعل گازوئیلی

مشعل‌های گازوئیلی در صنایع مختلف برای تأمین حرارت یکنواخت و قابل‌کنترل به‌کار می‌روند، به‌ویژه در مناطقی که دسترسی به گاز طبیعی محدود است یا به‌عنوان سوخت پشتیبان استفاده می‌شوند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

• بویلرهای آب گرم و بخار: تأمین انرژی حرارتی مورد نیاز برای تولید آب گرم یا بخار در سیستم‌های گرمایشی و صنعتی
• کوره‌های سیمان: ایجاد دمای بالا برای پخت مواد خام و بهبود کیفیت محصول با احتراق کامل و کاهش مصرف سوخت
• کوره‌های سرامیک و کاشی: تأمین حرارت یکنواخت برای پخت مواد سرامیکی و افزایش کیفیت و استحکام محصول نهایی

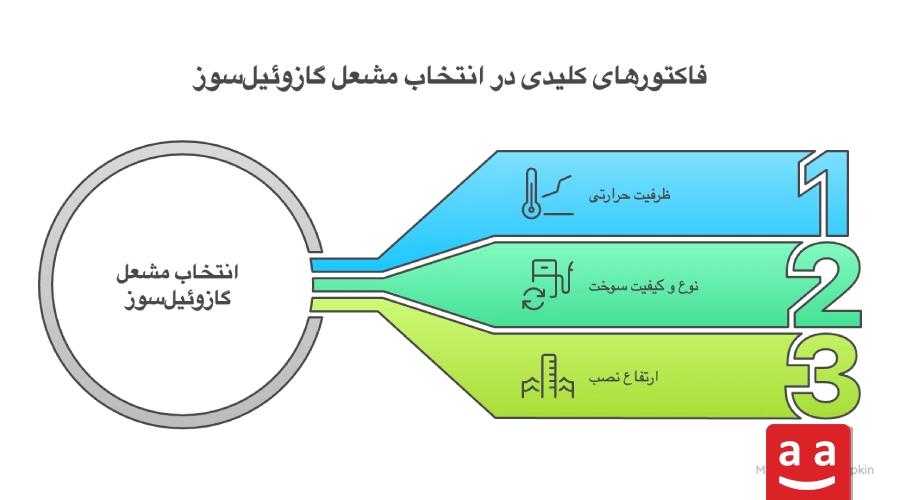

نکاتی در مورد انتخاب مشعل‌های گازوئیل‌سوز

در انتخاب مشعل گازوئیل‌سوز‌، توجه به چند فاکتور ضروری است که در ادامه توضیح داده‌شده است‌:

• ظرفیت حرارتی: ظرفیت مشعل باید بر اساس نیاز واقعی سیستم گرمایشی یا صنعتی انتخاب شود. ظرفیت زیاد موجب هدررفت انرژی و ظرفیت کم باعث کمبود حرارت می‌شود.
• نوع و کیفیت سوخت: سوخت مصرفی باید مطابق توصیه سازنده و از نوع استاندارد و مرغوب باشد تا از کاهش راندمان و افزایش آلودگی جلوگیری شود.
• ارتفاع نصب از سطح دریا: در ارتفاعات بالا به دلیل کاهش چگالی هوا، ظرفیت حرارتی مشعل کاهش می‌یابد و باید در طراحی سیستم لحاظ شود.

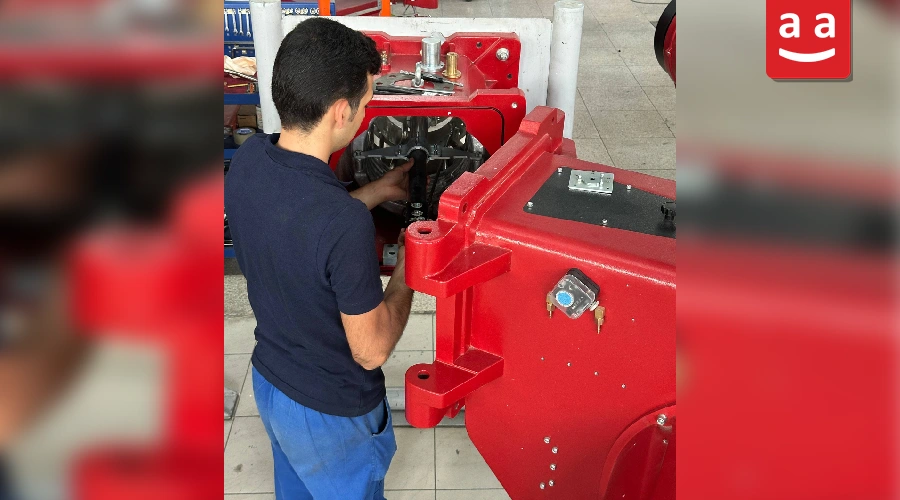

تعمیر و نگهداری مشعل گازوئیلی

برای عملکرد پایدار و طول عمر بالا، رعایت نکات نگهداری ضروری است:

1. بازرسی دوره‌ای چشمی مشعل گازوئیلی و نازل‌ها برای اطمینان از کیفیت شعله
2. سرویس پمپ مشعل گازوئیلی و کنترل فشار سوخت
3. تنظیم میزان مصرف مشعل گازوئیلی بر اساس نیاز حرارتی موتورخانه
4. بررسی و جایگزینی قطعات فرسوده

نگهداری منظم باعث کاهش خطرات، افزایش راندمان و صرفه‌جویی در مصرف سوخت می‌شود.

پرکاربردترین مشعل های گازوئیلی

مشعل‌های گازوئیل‌سوز در بازه‌های مختلف ظرفیت حرارتی، کاربردهای متفاوتی دارند:

• ظرفیت‌های کمتر از ۱ مگاوات: معمولاً در سیستم‌های گرمایشی کوچک، دیگ‌های حرارتی منازل بزرگ، موتورخانه‌ها و کارگاه‌های سبک استفاده می‌شوند.

• ظرفیت‌های ۱ تا ۳ مگاوات: این محدوده بیشترین کاربرد را در کارگاه‌ها و صنایع متوسط دارد. از جمله در دیگ‌های آب‌گرم و بخار برای ساختمان‌های بزرگ، کارگاه‌های رنگ و پوشش، گلخانه‌ها، واحدهای لبنی، نانوایی‌های صنعتی، و کارگاه‌های خشک‌کن.

• ظرفیت‌های بالاتر از ۳ مگاوات: در این سطح، مشعل‌ها بیشتر در کارخانه‌های سیمان، پتروشیمی، نیروگاه‌ها، صنایع فولاد و فرآیندهای حرارتی سنگین به کار می‌روند که نیاز به تولید حرارت پیوسته و بالا دارند.

مشعل‌های گازوئیل‌سوز؛ راهکاری کارآمد برای صنایع

مشعل‌های گازوئیل‌سوز از اجزای اصلی سیستم‌های گرمایشی صنعتی و تجاری هستند. این مشعل‌ها با بهره‌وری بالا و کنترل دقیق سوخت و هوا، حرارت یکنواخت و قابل اعتماد تولید می‌کنند. همچنین با کاهش آلایندگی، گزینه‌ای مناسب برای صنایعی مانند ذوب فلزات، تولید شیشه، سرامیک و سیمان محسوب می‌شوند. در مناطقی که دسترسی به گاز طبیعی محدود یا پرهزینه است، این مشعل‌ها گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد برای تأمین حرارت محسوب می‌شوند.

رادمن با در اختیار داشتن متخصصان مجرب و استفاده از جدید‌ترین فناوری‌های جهانی در صنعت احتراق توانسته مشعل‌های گازی – گازوئیلی خود را در انواع ظرفیت‌ها با بالا‌ترین راندمان و ایمنی عرضه کند‌. برای انتخاب مشعل گازوئیلی مطابق با پروژه خود می‌توانید با رادمن ارتباط بگیرید و از مشاوره تخصصی کارشناسان ما بهره‌مند شوید‌.

سوالات متداول درمورد مشعل گازوئیلی

1- مشعل گازوئیلی چیست و چگونه کار می‌کند؟

مشعل گازوئیل‌سوز دستگاهی است که با سوزاندن گازوئیل و ترکیب آن با هوا، حرارت لازم برای بویلرها، کوره‌ها و سیستم‌های گرمایشی را تولید می‌کند.

2- مهم‌ترین اجزای مشعل گازوئیلی کدام‌اند؟

از اجزای اصلی می‌توان به فن هوارسانی، نازل پودرکننده سوخت، پمپ گازوئیل، سیستم جرقه‌زن و مدار کنترل ایمنی اشاره کرد.

3- مشعل‌های گازوئیلی در چه صنایعی استفاده می‌شوند؟

این مشعل‌ها در دیگ‌های بخار و آب‌گرم، کوره‌های سیمان، سرامیک، شیشه، صنایع غذایی و گلخانه‌ها کاربرد دارند.

4- برای انتخاب مشعل گازوئیلی مناسب باید به چه عواملی توجه کرد؟

ظرفیت حرارتی مورد نیاز، کیفیت سوخت، شرایط ارتفاع از سطح دریا و نوع فرآیند صنعتی از مهم‌ترین معیارهای انتخاب هستند.

5- نگهداری و سرویس مشعل گازوئیلی چگونه انجام می‌شود؟

سرویس منظم شامل بازرسی شعله و نازل، کنترل فشار پمپ، تنظیم میزان سوخت و تعویض قطعات فرسوده است که موجب افزایش عمر و راندمان مشعل می‌شود.
