فایرهیتر و مشعل فایرهیتر: جامع‌ترین راهنمای طراحی، عملکرد و انواع آن‌ها

در واحدهای پالایشگاهی و پتروشیمی، بخش مهمی از پایداری تولید به تجهیزاتی وابسته است که وظیفه کنترل و مدیریت حرارت را بر عهده دارند. فایرهیترها و مشعل‌های آن‌‌ها از جمله همین تجهیزات‌اند؛ عناصری که در ظاهر ساده، ولی در عمل پیچیده و تعیین‌کننده‌اند. طراحی فایر هیتر و مشعل مشخص کننده پارامترهای مهمی از جمله کیفیت احتراق، شکل شعله، بازدهی، توزیع حرارت، مصرف سوخت و آلایندگی هستند که می‌توانند عملکرد کلی واحدهای پتروشیمی و پالایشگاهی را تحت تأثیر قرار دهند.

در پروژه‌های صنعتی، طراحی فایرهیتر و انتخاب مشعل آن فقط یک مسئله فنی نیست، بلکه تصمیمی استراتژیک است؛ زیرا هر خطا در طراحی یا بهره‌برداری می‌تواند باعث افت راندمان، افزایش مصرف انرژی یا آسیب به تجهیزات و هزینه‌های بزرگ شود. همین موضوع باعث شده شناخت ساختار فایرهیتر، ویژگی‌های مشعل، و معیارهای انتخاب آن‌ها به یکی از مهم‌ترین دغدغه‌های مهندسان این حوزه تبدیل شود.

برای درک بهتر نحوه عملکرد مشعل‌ها و آشنایی با نقش آن‌ها در سیستم‌های حرارتی، می‌توانید مقاله «مشعل صنعتی چیست» مطالعه کنید.

فایرهیتر چیست؟

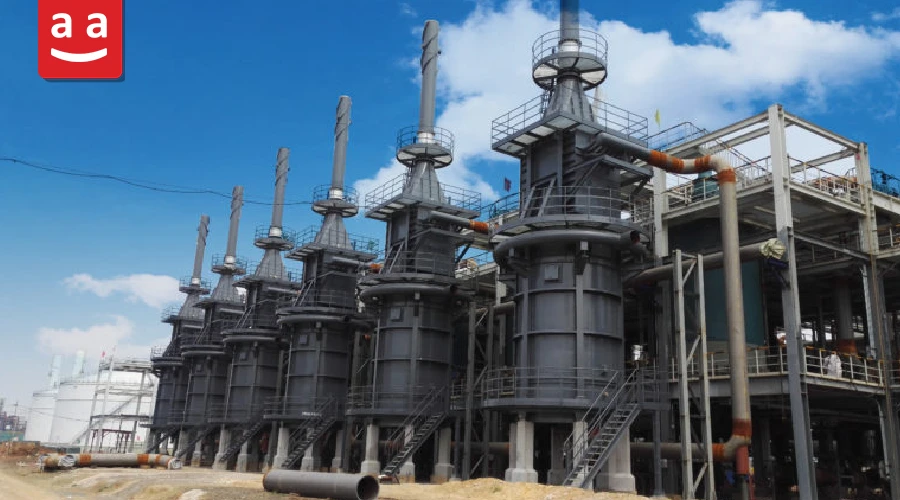

فایرهیتر (Fired Heater)، یکی از مهم‌ترین تجهیزات فرآیندی در صنایع نفت، گاز و پتروشیمی است که وظیفه تأمین حرارت موردنیاز برای گرم‌کردن سیالات فرآیندی (مانند نفت خام، گازها یا هیدروکربن‌ها) را بر عهده دارد. در فایرهیترها، از حرارت حاصل از احتراق سوخت، مستقیماً برای این کار استفاده می‌گردد که دلیل نام‌گذاری آن‌ها نیز همین ویژگی است. فایر هیترها یکی از مهم‌ترین مصرف‌کننده‌های سوخت و انرژی در صنایع هستند به نحوی که 37% از کل انرژی مورد استفاده در صنایع تولیدی آمریکا در این تجهیزات مصرف می‌شود.

نحوه عملکرد فایرهیترها

یک فایر هیتر بسته به اندازه آن، دارای یک یا چندین مشعل است که با سوزاندن سوخت انرژی مورد نیاز آن را تأمین می‌کنند. در امتداد دیواره‌ها و داخل فایر هیتر تعداد زیادی لوله وجود دارند که سیال فرآیندی در داخل آن‌ها جریان پیدا می‌کند. سیال داخل لوله از طریق هر سه مکانیزم تابش، جابه‌جایی و رسانش حرارت تولید شده توسط مشعل‌ها را جذب کرده و به دمای مورد نظر می‌رسد.



اجزای فایرهیتر

فایر هیترها تجهیزات نسبتاً بزرگی هستند که از اجزاء و بخش‌های متعددی تشکیل می‌شوند. این تجهیزات در انواع مختلفی طراحی و ساخته می‌شوند، ولی همگی به طور کلی عملکرد مشابهی داشته و بخش‌های اصلی آن‌ها مشابه یکدیگر است. در ادامه، مهم‌ترین قسمت‌های یک فایر هیتر معرفی می‌شوند.

مشعل فایرهیتر

یکی از مهم‌ترین قسمت‌های فایر هیتر، مشعل یا مشعل‌های فایر هیترها است که در کف یا دیواره‌های فایر هیتر نصب می‌شوند و وظیفه سوزاندن سوخت به منظور تأمین حرارت مورد نیاز را بر عهده دارند. این تجهیزات اهمیت بسیار زیادی در تعیین عملکرد فایرهیتر دارند. بنابراین، در بخش‌های آتی مقاله توضیحات کامل‌تری در خصوص عملکرد، ویژگی‌ها، اجزاء و انواع آن‌ها ارائه شده است.

بخش حرارت تابشی فایرهیتر (Radiant Section)

در بخش تابشی فایر هیتر، اولین مرحله از انتقال حرارت از شعله مشعل‌ها به سیال فرآیندی انجام می‌گیرد. این قسمت از لوله‌های متعددی تشکیل می‌شود که به صورت افقی، عمودی یا مارپیچ در اطراف مشعل‌ها قرار می‌گیرند و توسط یک دیواره نسوز و عایق محصور می‌گردند. مکانیزم غالب انتقال حرارت در این بخش، مکانیزم تابشی است و حرارت عمدتاً از طریق تابش ناشی از شعله داغ به لوله‌ها منتقل می‌شود. بسته به طراحی فایر هیتر، حدود %85-55 حرارت مورد نیاز در این قسمت دریافت می‌شود.

بخش حرارت جابه‌جایی فایرهیتر (Convection Section)

در قسمت حرارت جابه‌جایی، مکانیزم اصلی انتقال حرارت از نوع جابه‌جایی است و نام‌گذاری آن نیز بر همین اساس انجام گرفته است. این بخش از یک مجموعه لوله تشکیل می‌شود که پس از بخش تابشی و به صورت عمود بر مسیر عبور گازهای داغ حاصل احتراق قرار می‌گیرند. سیال فرآیندی ابتدا وارد لوله‌های بخش حرارت جابه‌جایی شده و قبل از ورود به لوله‌های بخش تابشی، در این قسمت پیش‌گرم می‌شود. محصولات احتراق خروجی بخش تابشی که هنوز دارای دمای بالایی هستند، در این قسمت مقداری از انرژی خود را از دست می‌دهند. در نتیجه، دمای آن‌ها به میزان قابل توجهی کاهش می‌یابد.

سپر حرارتی فایرهیتر (Shield Section) یا بخش شوک (Shock Section)

بین دو بخش حرارت جابه‌جایی و تابشی چند ردیف لوله قرار می‌گیرند که از لوله‌های قسمت حرارت جابه‌جایی در برابر تابش مستقیم شعله محافظت می‌کنند. این قسمت سپر حرارتی نامیده می‌شود.

بریچینگ (Breeching) و دودکش فایرهیتر

محصولات احتراق پس از عبور از روی کویل بخش حرارت جابه‌جایی، به سمت دودکش هدایت می‌شوند و از طریق دودکش به اتمسفر تخلیه می‌شوند. قسمت واسط بین بخش حرارت جابه‌جایی و دودکش، بریچینگ نامیده می‌شود.

دیواره‌های فایرهیتر

لایه خارجی دیواره‌ها عموماً از ورق‌های فولادی ساخته می‌شود. در سمت داخل، دیواره‌ها و کف دارای لایه‌ای از مواد نسوز و عایق هستند تا علاوه بر مقاوت در برابر حرارت شدید و دمای بالای داخل فایر هیتر، میزان هدررفت انرژی را به حداقل برسانند.

انواع ساختمان فایرهیتر

فایر هیترها از نظر پیکربندی سازه و لوله‌های بخش تابشی در انواع مختلفی طراحی و ساخته می‌شوند. پیکربندی سازه فایر هیتر ممکن است به شکل استوانه‌ای یا مکعبی باشد و لوله‌های بخش تابشی می‌توانند به صورت افقی، عمودی، مارپیچ یا قوس‌دار نصب شوند. نمونه‌هایی از انواع ساختمان فایر هیترها در شکل زیر نشان داده شده است.

جریان هوا و محصولات احتراق در فایرهیترها

فایر هیترها از نظر نحوه ایجاد جریان هوا و گازهای داغ داخل محفظه به چهار دسته تقسیم می‌شوند:

جریان طبیعی (Natural Draft): متداول‌ترین طراحی فایر هیترها است که برای ایجاد جریان نیازی به فن ندارد. در این روش، به دلیل چگالی کمتر گازهای داخل هیتر نسبت به هوای محیط، نیروی شناوری موجب ایجاد جریان از پایین به بالا می‌شود. این پدیده که به عنوان اثر دودکشی نیز شناخته می‌شود هوا را از پایین (ورودی مشعل‌ها) مکش کرده و محصولات احتراق را از خروجی دودکش که بالاترین نقطه فایر هیتر است خارج می‌کند. شدت مکش هوا وابسته به دمای گازهای داخل هیتر و ارتفاع آن است.

جریان اجباری (Forced Draft): در این روش، هوا با استفاده از یک فن از محیط مکش شده و به ورودی مشعل‌ها دمیده می‌شود. فن در این حالت، فن FD نامیده می‌شود.

جریان القایی (Induced Draft): در فایر هیترهای با جریان القایی، یک فن گازهای داغ حاصل احتراق را از خروجی هیتر مکش کرده و به داخل اتمسفر تخلیه می‌کند. به فن مورد استفاده در این حالت، فن ID گفته می‌شود.

جریان متعادل (Balanced Draft): این فایر هیترها یک فن FD در ورودی، و یک فن ID در خروجی دارند که هر دو به ایجاد جریان گازهای داغ و هوا در هیتر کمک می‌کنند.

مشعل فایرهیتر چیست؟

مشعل‌ها قلب فایرهیترها به شمار می‌روند و با توجه به اهمیت آن‌ها در عملکرد فایرهیترها در ادامه این مقاله توضیحات جامعی در خصوص این تجهیزات ارائه می‌گردد.

همان طور که در بالا گفته شد، وظیفه‌ی مشعل تولید حرارت مورد نیاز فایرهیتر از طریق احتراق سوخت است. مشعل‌ها باید این وظیفه را مطابق شرایط مورد نیاز فایر هیتر ایفا کنند تا عملکرد آن از نظر راندمان، ایمنی، هزینه و آلایندگی در وضعیت مطلوب باشد. بنابراین، عملکرد مشعل فایرهیتر باید موارد زیر را برآورده کند:

• ایجاد یک شعله پایدار با شکل مناسب برای انتقال حرارت بهینه به سیال
• تأمین حرارت به صورت کنترل شده و ایمن، با جلوگیری از بروز نقاط داغ (Hot Spot) و توزیع مناسب دما در سطح لوله‌ها
• کاهش آلاینده‌های زیست محیطی مانند NOx و CO با طراحی بهینه و فناوری‌های به روز

مشعل‌های مورد استفاده در فایر هیترها ممکن است به صورت افقی یا عمودی در کف محفظه احتراق یا روی دیواره‌ها نصب شوند. چهار حالت متداول نصب مشعل در فایرهیترها در شکل زیر نشان داده شده است.

مشعل‌های سری RSun رادمن به طور ویژه برای استفاده در فایرهیترها طراحی شده‌اند به نحوی که با انتشار ناکس بسیار پایین، شعله‌ای متناسب با نیاز این تجهیزات فراهم می‌کنند تا از برخورد شعله با دیواره و آسیب‌های ناشی از آن پیشگیری شود. این مشعل‌ها در سایزهای مختلف قابل تولید بوده و در حالت جریان طبیعی می‌توانند تا MW 8 ظرفیت داشته باشند. همچنین قابلیت استفاده از آن‌ها در حالت جریان اجباری وجود دارد که در این صورت ظرفیت‌های بالاتری را نیز پوشش دهند.

ویژگی‌های مشعل‌های فایرهیتر

همان طور که اشاره شد، مشعل‌های فایرهیتر متناسب با شرایط این تجهیزات، باید مشخصات ویژه‌ای داشته باشند تا بتوانند عملکردی بهینه، پایدار و ایمن ارائه دهند:

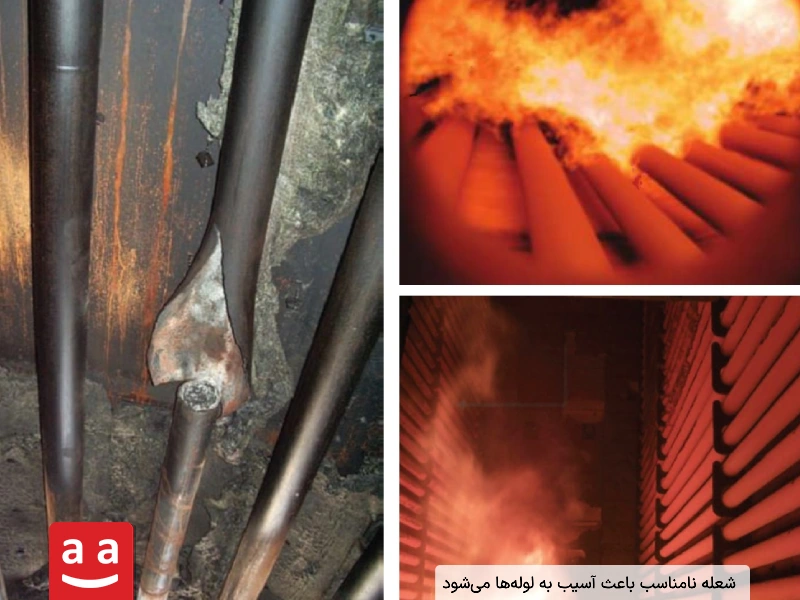

1- شکل شعله مناسب: شعله مشعل در فایرهیتر باید متناسب با شرایط فایرهیتر باشد. اگر شعله بیش از حد بلند یا قطور باشد ممکن است به لوله‌ها برخورد کند و باعث تشکیل نقاط داغ و آسیب به لوله‌ها شود. شعله بسیار کوتاه نیز می‌تواند موجب کاهش انتقال حرارت در بخش تابشی و کاهش بازده کلی فایرهیتر گردد. طول شعله در مشعل‌های فایرهیتر قدیمی عموماً بین 1–2 m/MW بوده و در مشعل‌های جدید با ناکس پایین تا 2/5 m/MW است. همچنین در بسیاری از مشعل‌ها، قطر شعله 1–1/5 برابر قطر تایل مشعل است.

2- کنترل دقیق نسبت سوخت به هوا: برای احتراق کامل با راندمان بالا و جلوگیری از تولید آلاینده‌های اضافی باید نسبت سوخت به هوا در حالت بهینه تنظیم شود.

3- احتراق پایدار: ناپایداری شعله می‌تواند موجب کاهش راندمان، افزایش آلاینده‌ها و ایجاد خطرات مالی و جانی شود. لذا یکی از مهم‌ترین پارمترها در طراحی مشعل‌های فایرهیتر پایداری شعله است.

4- قابلیت استفاده از سوخت‌های متنوع: با توجه به وجود گازهای متنوع و همچنین سوخت‌های مایع در پالایشگاه‌ها و پتروشیمی‌ها، قابلیت مشعل‌ها در کار با سوخت‌های مختلف اهمیت زیادی پیدا می‌کند. گازهای موجود در این واحدها شامل گاز طبیعی، مخلوط‌های هیدروژن، گاز سنتز و گاز پرج بوده و سوخت‌های مایعی مانند گازوئیل و مازوت نیز ممکن است مورد استفاده قرار گیرند.

5- حداقل آلایندگی: با گسترش دغدغه‌های زیست محیطی و سخت‌گیرانه‌تر شدن استانداردهای مربوطه، مشعل‌های فایرهیتر قدیمی با مشعل‌های جدیدتر Low NOx و Ultra-Low NOx جایگزین شدند. در مشعل‌های جدید از روش‌های مختلف مانند مرحله‌بندی سوخت، مرحله‌بندی هوا و بازگردش محصولات احتراق برای کاهش میزان انتشار ناکس استفاده می‌شود.

اجزاء مشعل فایرهیتر

مشعل‌های فایرهیتر انواع مختلفی دارند که در برخی اجزاء با یکدیگر تفاوت دارند، ولی به طور کلی بخش‌های اصلی یک مشعل فایرهیتر موارد زیر هستند:



1- نازل یا تیپ سوخت (Fuel Tips)

وظیفه‌ی پاشش و توزیع مناسب سوخت در محفظه‌ی احتراق را بر عهده دارد. تیپ‌های مشعل‌های فایرهیتر معمولاً دارای سوراخ‌های نسبتاً کوچکی هستند که قطر آن‌ها می‌تواند به کوچکی mm 5/1 باشد. روی هر تیپ، یک یا چند سوراخ وجود دارد که سوخت را با زاویه و سرعت خاصی تزریق می‌کنند. همچنین یک مشعل می‌تواند دارای یک یا چند تیپ سوخت باشد که بسته به طراحی مشعل در موقعیت‌های مختلف قرار می‌گیرند. طراحی و توزیع تیپ‌های سوخت بر اختلاط سوخت و هوا، شکل شعله و میزان انتشار آلاینده‌هایی مانند NOx و CO اثرگذار است.

2- تایل (Tile)

قطعه‌ای از جنس نسوز (با آلومینای بیشتر از 60%) که سر مشعل را شکل می‌دهد و الگوی جریان هوا در ناحیه احتراق را تعیین می‌کند. هندسه تایل مشعل بر اختلاط سوخت و هوا، پایداری شعله، شکل شعله و بازگردانی محصولات احتراق مؤثر است و لذا نقش بسیار مهمی در عملکرد مشعل دارد.

3- دمپر هوا (Air Register)

دمپر هوا جریان هوای ورودی به مشعل را کنترل می‌کند به نحوی که نسبت سوخت به هوای بهینه و توزیع یکنواخت هوا در سر مشعل ایجاد شود.

4- مشعل پایلوت (Pilot Burner)

مشعل پایلوت، یک مشعل با ظرفیت بسیار کمتر از مشعل اصلی است که شعله کوچک اولیه برای اشتعال ایمن مشعل اصلی را فراهم می‌کند.

5- سیستم کنترل سوخت و شیرها

در مسیر سوخت یک مشعل، مجموعه‌ای از ادوات کنترلی شامل رگولاتور، شیرها، سنسورها و سوییچ‌ها به کار می‌روند که وظیفه تنظیم دبی و فشار سوخت و تأمین ایمنی سیستم احتراقی را بر عهده دارند.

6- سیستم تشخیص شعله (Flame Detector)

این تجهیزات از جمله ادوات ایمنی هستند و وظیفه تشخیص وجود شعله و قطع جریان سوخت در صورت خاموش شدن آن را بر عهده دارند.

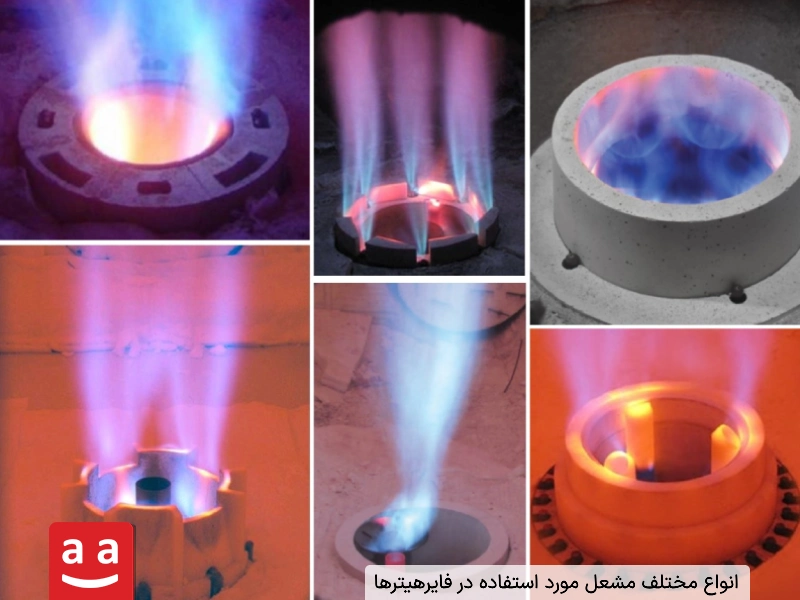

انواع مشعل‌های فایرهیتر

مشعل‌های فایرهیتر را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد:

1) بر اساس روش ایجاد جریان هوا

یکی از پرکاربردترین معیارهای دسته‌بندی مشعل‌های فایرهیتر بر اساس روش ایجاد جریان هوا است:

مشعل‌های با جریان طبیعی (Natural Draft): هوای این مشعل‌ها بدون استفاده از فن تأمین می‌شود. مکانیزم ایجاد جریان هوا، بر اساس اختلاف چگالی گازهای داغ داخل فایرهیتر با هوای بیرون است که اصطلاحاً «اثر دودکشی» نیز نامیده می‌شود.

مشعل‌های با جریان اجباری (Forced Draft): در این مشعل‌ها، هوای احتراق با استفاده از فن تأمین می‌شود.

2) بر اساس نحوه اختلاط سوخت و هوا

مشعل‌های پیش‌مخلوط (Premix): سوخت و هوا پیش از ورود به محفظه احتراق مخلوط می‌شوند و در سر مشعل احتراق آغاز می‌شود.

مشعل‌های غیر پیش‌مخلوط (Raw Gas/Nozzle Mix): سوخت و هوا در سر مشعل با یکدیگر تماس پیدا کرده و احتراق نیز در همان محل آغاز می‌شود.

3) بر اساس نوع سوخت

مشعل‌های گازسوز (Gas Burner): این مشعل‌ها تنها قابلیت سوزاندن سوخت‌های گازی را دارند. سوخت‌های گازی شامل سوخت‌هایی مانند گاز طبیعی، گاز پالایشگاهی، گاز پرج و سایر مخلوط‌های هیدروژن می‌شود.

برای آشنایی بیشتر با ساختار و انواع مشعل‌های گازسوز، پیشنهاد می‌شود مقاله «معرفی مشعل‌های گازسوز» را مطالعه کنید.

مشعل‌های سوخت مایع (Liquid Fuel Burner): مشعل‌هایی که تنها با سوخت‌های مایع مانند گازوئیل یا مازوت کار می‌کنند.

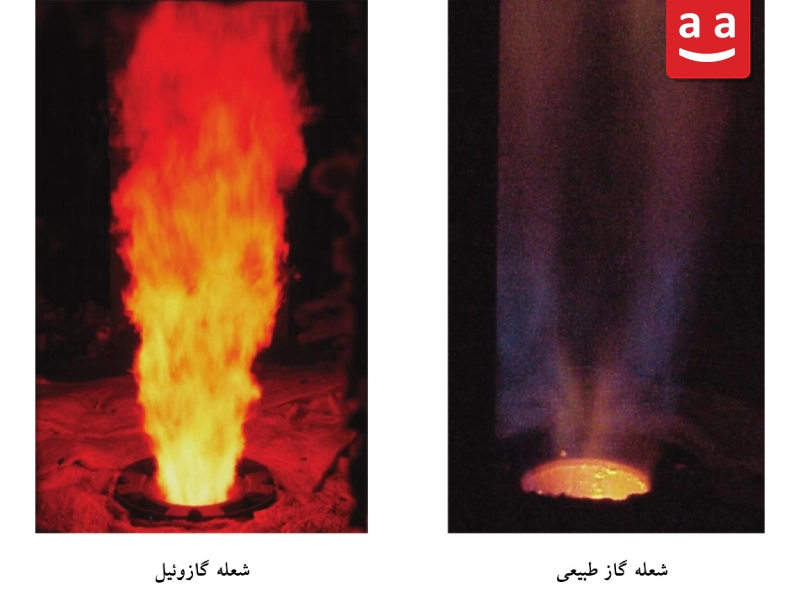

مشعل‌های دوگانه‌سوز (Combination Burner): مشعل‌هایی که قابلیت استفاده از هر دو نوع سوخت را دارند.

4) بر اساس میزان انتشار Nox

مشعل‌های فایرهیتر بر اساس میزان انتشار ناکس معمولاً به سه دسته تقسیم می‌شوند: مشعل‌های قدیمی، مشعل‌های Low NOx و مشعل‌های Ultra-Low NOx. برای این دسته‌بندی مرز دقیقی تعیین نشده است، ولی مقدار تقریبی انتشار NOx برای هر یک از این دسته‌ها به صورت زیر است:

• مشعل‌های قدیمی: انتشار NOx در محدوده ppm 80-150 یا حتی بیشتر
• مشعل‌های Low NOx: انتشار NOx در محدوده ppm 30-80
• مشعل‌های Ultra-Low NOx: انتشار NOx کمتر از ppm 30

استانداردهای طراحی فایرهیترها و مشعل‌های فایرهیتر

طراحی فایرهیترها باید مطابق استانداردهای معتبر بین‌المللی انجام شود تا عملکرد حرارتی، ایمنی و راندمان تجهیز در سطح قابل‌قبولی تضمین گردد. مهم‌ترین مرجع در این حوزه، استاندارد API-560 است که الزامات مربوط به طراحی، جنس اجزا، ساخت، بازرسی، آزمایش و آماده‌سازی فایرهیترهای مورد استفاده در صنایع نفت و گاز را مشخص می‌کند. ISO-13705 استاندارد دیگر طراحی فایرهیترها است که معادل بین‌المللی API-560 محسوب می‌گردد.

گرچه استاندارد API-560 یک استاندارد کلی در مورد طراحی فایرهیترها است، ولی با توجه به این که یک بخش مهم فایرهیتر مشعل‌های آن هستند، نکات و الزاماتی را در خصوص مشعل‌ها نیز ارائه می‌نماید. همچنین استاندارد API-535 به طور خاص برای مشعل‌های مورد استفاده در فایرهیترها تدوین شده است و الزاماتی را در زمینه عملکرد، مشخصات، جنس اجزاء و آزمایش این مشعل‌ها ارائه می‌کند.

ترکیب این استانداردها، چارچوبی کامل برای طراحی اصولی فایرهیتر و مشعل‌های آن فراهم می‌کند تا سیستم بتواند با راندمان بالا، ایمنی مطلوب و حداقل آلایندگی کار کند.

 اهمیت انتخاب صحیح فایرهیتر و مشعل فایرهیتر

فایرهیترها و مشعل‌های آن‌ها از حیاتی‌ترین اجزای واحدهای پالایشگاهی و پتروشیمی هستند؛ تجهیزاتی که کیفیت طراحی و انتخاب آن‌ها، به‌طور مستقیم بر راندمان انرژی، ایمنی عملیاتی، هزینه‌های بهره‌برداری و میزان آلایندگی واحد تأثیر می‌گذارد. شناخت دقیق ساختار فایرهیتر، نحوه انتقال حرارت، نقش اجزا و به‌ویژه اهمیت مشعل—به‌عنوان قلب سیستم احتراقی—برای مهندسان و طراحان ضروری است.

استانداردهای معتبری مانند API-560 ،API-535 و ISO-13705 چارچوب علمی و مهندسی قابل اعتمادی برای طراحی و ساخت این تجهیزات فراهم می‌کنند؛ اما در نهایت کیفیت عملکرد فایرهیتر وابسته به ترکیب صحیح طراحی حرارتی، انتخاب مشعل مناسب، تنظیمات احتراق، و بهره‌برداری صحیح است.

با پیشرفت فناوری و ورود مشعل‌های Low NOx و Ultra-Low NOx، امروز می‌توان راندمان بالاتر، ایمنی بیشتر و کاهش قابل توجه آلاینده‌ها را هم‌زمان محقق کرد. بنابراین انتخاب هوشمندانه مشعل و توجه به استانداردهای طراحی، نه‌تنها عملکرد فایرهیتر را بهینه می‌کند، بلکه هزینه‌های عملیاتی و تأثیرات زیست‌محیطی واحد را نیز به‌طور چشمگیری کاهش می‌دهد.

در مجموع، فایرهیتر تجهیزی ساده در ظاهر اما پیچیده در طراحی است؛ و موفقیت در بهره‌برداری از آن به درک صحیح این پیچیدگی‌ها و به‌کارگیری فناوری‌های نوین احتراقی بستگی دارد.
