گروه صنعتی رادمن از جدیدترین محصول خود، مشعل 45 مگاوات، که به‌طور خاص برای بویلرهای واترتیوب طراحی شده است، رونمایی کرد. این محصول با ویژگی‌های منحصر به فرد، به عنوان یکی از بهترین مشعل‌های صنعتی در خاورمیانه شناخته میشود و نشان‌دهنده تعهد گروه رادمن به نوآوری و کیفیت است.
بیانات مدیر کارخانه رادمن درباره دستاورد تولید مشعل 45 مگاوات
وحید عزیزی، مدیر کارخانه مشعل‌سازی رادمن، در بیانات خود از این دستاورد گفت: “به تولید این مشعل با قابلیت‌های فوق‌العاده در کارخانه خود افتخار می‌کنیم. این محصول نشان‌دهنده پیشرفت چشمگیری در صنعت ما و تعهد ما به نوآوری است. دستیابی به این موفقیت بدون همکاری و حضور تیم ارزشمند رادمن امکان‌پذیر نبود. از تمامی همکارانی که در مراحل طراحی و تولید این محصول از ما حمایت کردند، بسیار سپاسگزارم”.
مشخصات فنی مشعل 45 مگاوات
مشعل صنعتی جدید با ظرفیت ۴۵ مگاوات، برای دستیابی به بالاترین استانداردهای بازدهی و اطمینان طراحی شده و عملکردی برتر را برای طیف گسترده‌ای از کاربردهای صنعتی ارائه می‌دهد. با افزودن این محصول به سبد تولیدات خود، گروه صنعتی رادمن همچنان پیشگام در ارائه راه‌حل‌های نوآورانه به مشتریان خود باقی می‌ماند. مشخصات بیشتر این محصول را در ادامه مشاهده می‌کنید:
استفاده از نرم‌افزار CFD برای شبیه‌سازی محصول

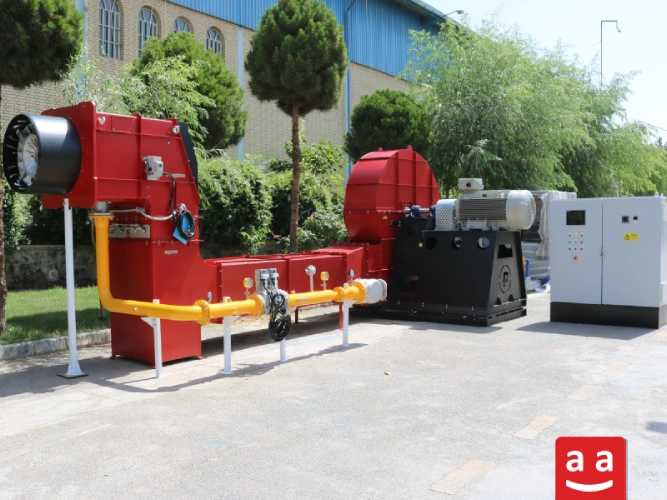

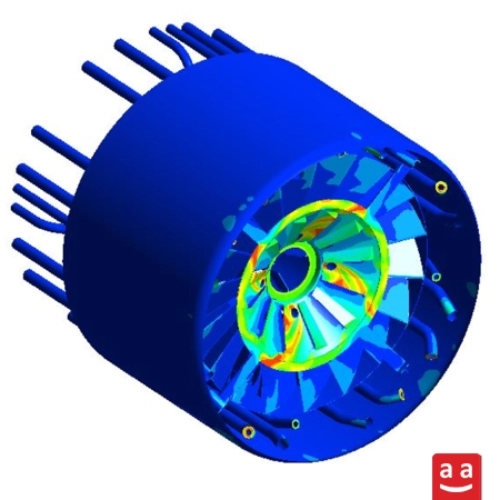

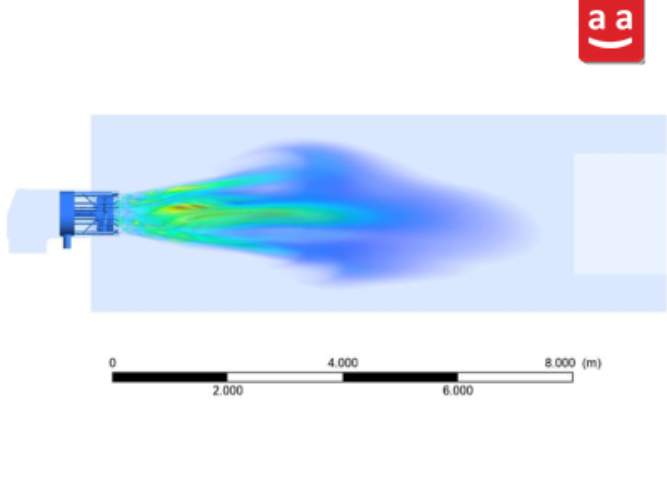

مشعل ۴۵ مگاوات رادمن، یک مشعل دوال بلاک (دو‌تکه) پیشرفته با نسبت تبدیل 1:8 است. این مشعل قبل از تولید، تحت شبیه‌سازی و تحلیل دقیق با استفاده از نرم‌افزار CFD قرار گرفت تا عملکرد بهینه و قابلیت اطمینان آن تضمین شود. محاسبات CFD برای شبیه‌سازی احتراق مشعل RGB-M-4550 با در نظر گرفتن هندسه محفظه احتراق بویلر TT-300 انجام شد. منحنی‌های کسر مولی OH ویژگی‌های شعله مشعل، از جمله شکل و ابعاد آن را نشان می‌دهد. شبیه‌سازی‌های CFD اطلاعات مفیدی درباره منحنی‌های دمایی اجزای مشعل فراهم می‌کند. این منحنی‌ها به انتخاب مواد مناسب و کاهش تنش‌های حرارتی کمک کرده و در کنار سایر نکات مهم طراحی، عملکرد مشعل را بهبود می‌بخشند.
کاربردهای مشعل 45 مگاوات

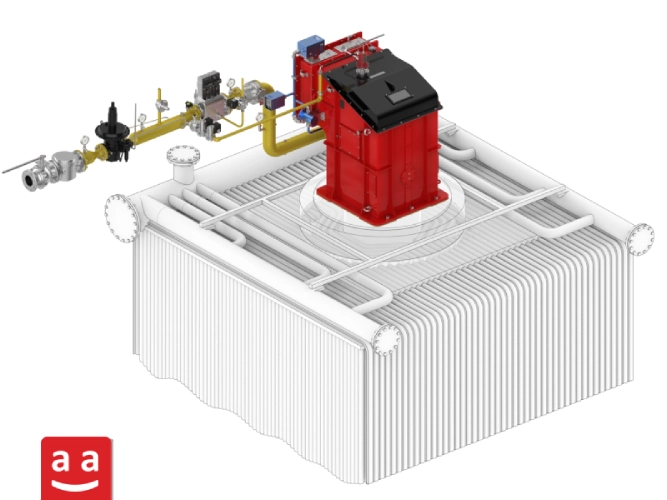

مشعل 45 مگاوات که مطابق با استاندارد BS-EN 676 طراحی و تولید شده است، گزینه‌ای ایده‌آل برای استفاده در بویلرهای فایرتیوب، بویلرهای فایرباکس، و بویلرهای واترتیوب محسوب میشود. مشعل 45 مگاوات بر روی بویلر واترتیوب نصب میشود و شعله از بالا به پائین ایجاد می‌کند.
ویژگی‌های کلیدی مشعل ۴۵ مگاوات
عملکرد با هوای اضافه کم:
این ویژگی با کاهش میزان هوای اضافه مورد نیاز برای احتراق، بازدهی را افزایش داده و منجر به کاهش مصرف سوخت و کاهش انتشار آلاینده‌ها میشود.
کنترل دقیق نسبت هوا و سوخت:
مشعل 45 مگاوات، طبق یک منحنی مشخص نسبت هوا و سوخت عمل می‌کند که منجر به احتراقی یکنواخت و کارآمد میشود.
زمان پیش‌پالایش و پس‌پالایش قابل تنظیم:
این تنظیمات به بهینه‌سازی عملکرد مشعل کمک کرده و با تخلیه گازهای باقی‌مانده در محفظه احتراق قبل از روشن شدن و پس از خاموش شدن، ایمنی را تضمین می‌کند.
سیستم نشت‌یاب:
این سیستم قبل از روشن شدن، صحت عملکرد شیرهای گاز را بررسی می‌کند تا با جلوگیری از نشتی، ایمنی افزایش یابد.
پیکربندی دوال بلاک (دو‌تکه):
طراحی دوال بلاک (دو‌تکه)، سری مشعل و دمنده را از هم جدا کرده و انعطاف‌پذیری بیشتری را فراهم می‌کند و همچنین نگهداری را آسان‌تر می‌کند.
مشعل ۴۵ مگاوات رادمن با ترکیب فناوری پیشرفته و ویژگی‌های ایمنی، انتخابی کارآمد و چندمنظوره برای کاربردهای صنعتی است. طراحی نوآورانه مشعل 45 مگاوات با رعایت استانداردهای صنعتی، تعهد گروه صنعتی رادمن به برتری و رهبری در فناوری مشعل‌ها را نشان می‌دهد.

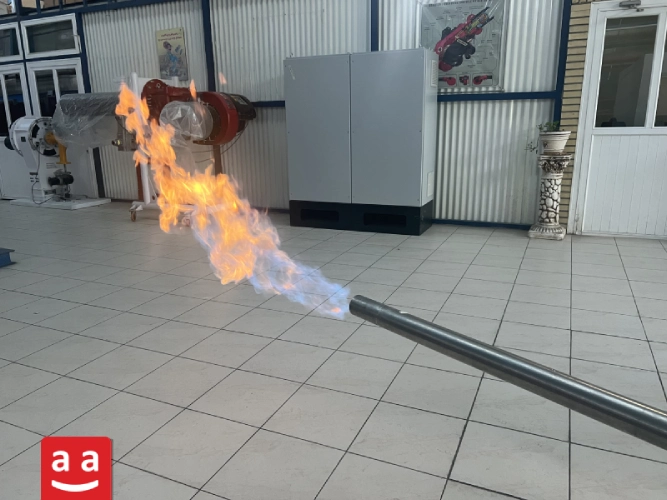

توجه داشته باشید شعله‌ای که مشاهده می‌کنید با ظرفیت پایین به عنوان نمونه آزمایشگاهی و صرفا برای نمایش ظاهر شعله است. به دلیل ظرفیت بالای مشعل، شعله اصلی در پروژه مورد آزمایش قرار گرفته است.

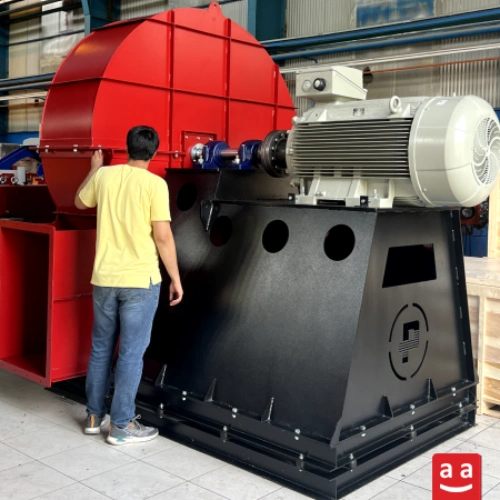

اهمیت سیستم هوادهی مشعل و ویژگی‌های آن
سیستم هوادهی مشعل 45 مگاوات، بر اساس استاندارد API 673 ساخته شده است که عملکردی با کیفیت و قابلیت اطمینان بالا را تضمین می‌کند. این سیستم مجهز به یک موتور قدرتمند 200 کیلوواتی است که توانایی تأمین فشار 95 میلی‌بار را دارد تا ظرفیت حداکثری مشعل را فراهم کند. علاوه بر این، مشعل به یک سیستم خنک‌کننده پیشرفته مجهز است که برای محافظت از عملگرها طراحی شده و باعث افزایش عمر مفید و ایمنی تجهیزات میشود. این سیستم خنک‌کننده، عملگرها را در دمای بهینه نگه داشته و از داغ شدن بیش از حد آنها جلوگیری می‌کند، و در نتیجه عملکرد پایدار و مداوم را حتی در شرایط سخت تضمین می‌کند.

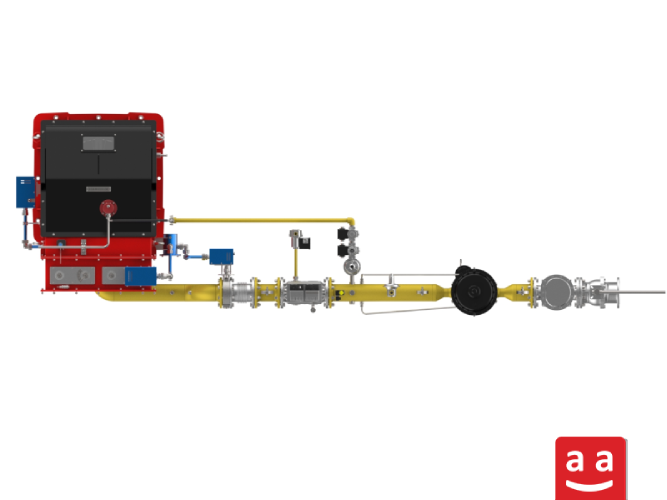

اندازه و نوع خط گاز

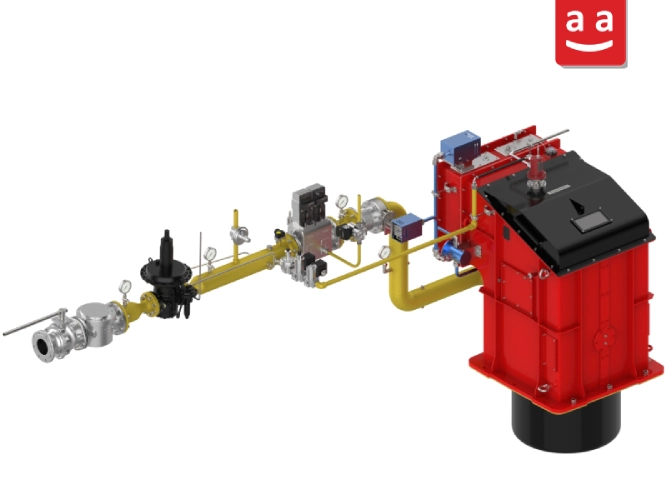

خط گاز، نقش مهمی در عملکرد ایمن، کارآمد و قابل اطمینان مشعل‌های صنعتی ایفا می‌کند. خط گاز بر اساس شرایط پروژه طراحی میشود. در طراحی خط گاز مشعل 45 مگاوات، که مطابق با شرایط پروژه با فشار ورودی 4 بار و سایز 5 اینچ است، از تجهیزات برندهای معتبر مانند Dungs استفاده شده است.
سیستم پایلوت و عملکرد‌های ایمنی
مشعل پایلوت دستگاهی است که برای شروع فرایند احتراق در سیستم مشعل طراحی شده است. وظیفه مشعل پایلوت ایجاد شعله یا جرقه اولیه برای احتراق مخلوط سوخت و هوا در محفظه احتراق است. پایلوت مشعل اجزای مهم در سیستم‌های احتراق به حساب می‌آیند که اشتعالی ایمن و مطمئن را ایجاد می‌کنند.
کنترلر AutoFlame MK8
مشعل RGB-M-4550-DB مجهز به RIS-206-500 (سیستم مشعل پایلوت رادمن به طول 205 سانتی‌متر و ظرفیت کارکرد 500 کیلو‌وات) است که به‌طور خاص برای مشعل‌های عمودسوز طراحی شده است. این سیستم به طور متناوب مشعل را زمانی که نیاز است روشن باشد، روشن می‌کند. تشخیص شعله توسط کنترلر AutoFlame MK8، که در مشعل تعبیه شده ، انجام می گیرد. پس از ایجاد شعله مناسب، مشعل پایلوت غیر‌فعال شده و جریان هوای مداوم برای خنک کردن حفظ میشود.

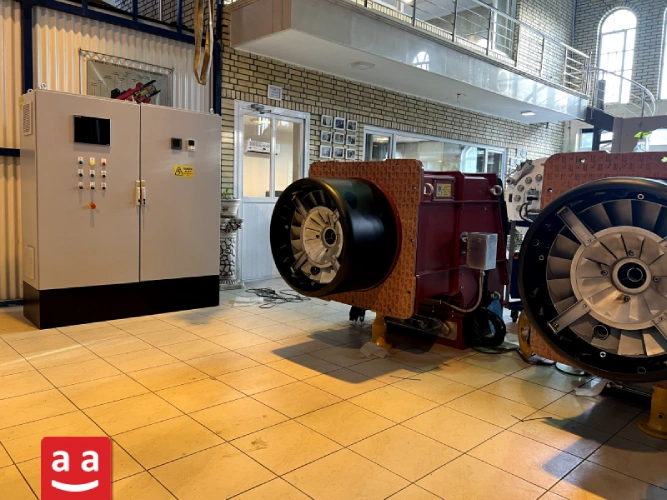

طراحی منحصر به فرد پنل کنترلی پاکمن (PCP)

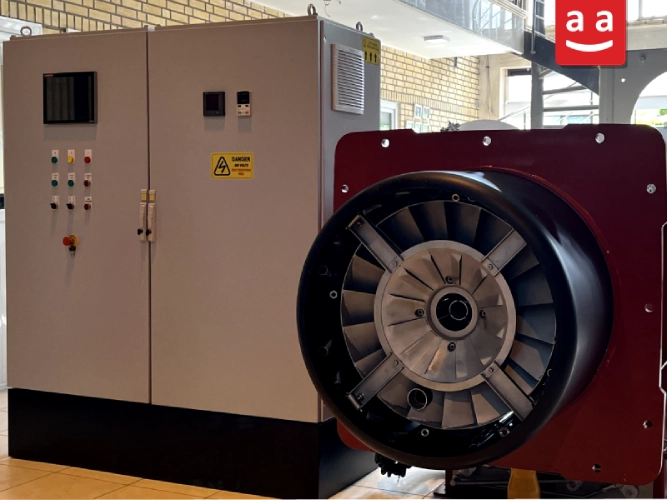

مشعل 45 مگاوات به پنل کنترلی پیشرفته پاکمن (PCP) مجهز است که دارای یک کنترلر هوشمند از برند Autoflame است و می‌تواند به‌صورت یکپارچه تمامی دستگاه‌های متصل را مدیریت کند. این سیستم کنترل پیشرفته، عملکرد دقیق و کارآمد مشعل را تضمین می‌کند. به دلیل نیاز به توان بالا برای موتور، یک پنل کابینتی مقاوم برای نگهداری اجزای کنترلی استفاده شده است. برای حفظ شرایط بهینه عملکرد و جلوگیری از داغ شدن بیش از حد، یک فن در داخل پنل تعبیه شده که تهویه مناسبی را فراهم می‌کند. این طراحی نه تنها به افزایش ایمنی و عملکرد مشعل کمک می‌کند، بلکه با ایجاد محیطی پایدار و خنک در داخل پنل کابینتی، طول عمر سیستم کنترل را نیز افزایش می‌دهد. در ادامه، تصاویر پنل کنترلی (PCP) با کنترلر MK8 و اجزای مختلف آن را مشاهده می‌کنید.
مزایای آنالیزور گازهای خروجی (EGA)
آنالیزور گازهای خروجی (EGA) یک دستگاه پیشرفته است که برای اندازه‌گیری و تجزیه‌وتحلیل ترکیب گازهای خروجی ناشی از فرآیندهای احتراق، مانند گازهای ناشی از مشعل‌های صنعتی، مورد استفاده قرار میگیرد. در ادامه به برخی جزئیات کلیدی در مورد EGA اشاره میشود:
عملکرد:
وظیفه اصلی EGA آنالیز غلظت گازهای مختلف موجود در گازهای خروجی است. این گازها شامل مونوکسید کربن (CO)، دی‌اکسید کربن (CO2)، اکسیدهای نیتروژن (NOx)، دی‌اکسید گوگرد (SO2)، اکسیژن (O2) و سایر آلاینده‌ها میشود.
قابلیت‌های اندازه‌گیری:
EGA قادر به ارائه اندازه‌گیری‌های لحظه‌ای از غلظت گازهاست که معمولاً به‌صورت (ppm) یا به‌عنوان درصدی از کل حجم گاز نمایش داده میشود. این داده‌ها برای ارزیابی کارایی فرآیندهای احتراق و اطمینان از رعایت مقررات زیست‌محیطی بسیار اهمیت دارند.
مطابق با الزامات زیست‌محیطی:
EGA برای صنایع و تأسیساتی که ملزم به رعایت مقررات زیست‌محیطی سخت‌گیرانه در زمینه کیفیت هوا و انتشار آلاینده‌ها می‌باشند، ضروری است. با نظارت و تجزیه‌وتحلیل مستمر گازهای خروجی، اپراتورها می‌توانند پارامترهای احتراق را تنظیم کنند تا انتشار آلاینده‌ها را به حداقل برسانند و از رعایت الزامات اطمینان حاصل کنند.
اجزاء:
معمولاً EGA شامل یک پراب است که به داخل دودکش یا کانال خروجی گازها وارد میشود و از گازهای خروجی، نمونه‌برداری می‌کند. این نمونه سپس توسط سنسورها یا دتکتورهای موجود در آنالیزور تحلیل میشود.
تحلیل داده‌ها و گزارش‌دهی:
آنالیزورهای گازهای خروجی مدرن مجهز به نرم‌افزارهای پیشرفته‌ای هستند که داده‌های نمونه‌برداری شده را به‌صورت لحظه‌ای پردازش می‌کنند. این امر امکان دریافت بازخورد فوری در مورد عملکرد احتراق و سطوح انتشار را فراهم می‌کند. بسیاری از EGAها می‌توانند داده‌ها را برای تحلیل تاریخی ذخیره کرده و گزارش‌های جامعی برای رعایت الزامات قانونی و ممیزی‌های داخلی تولید کنند.
ادغام با سیستم‌های کنترل:
EGA ها می‌توانند با سیستم‌های کنترل و پلتفرم‌های اتوماسیون ادغام شوند تا تنظیمات خودکار پارامترهای احتراق را بر اساس داده‌های انتشار لحظه‌ای امکان‌پذیر کنند. این کنترل دقیق به افزایش کارایی و کاهش تأثیرات زیست‌محیطی فرآیندهای احتراق کمک می‌کند.
EGA به بررسی ترکیبات گازهای خروجی از مشعل و دیگ بخار می پردازد و باعث پایش عملکرد و افزایش ایمنی و کاهش آلایندگی میشود.
به طور خلاصه آنالیزور گازهای خروجی نقش حیاتی در نظارت و مدیریت انتشار آلاینده‌ها از مشعل‌های صنعتی و سایر تجهیزات احتراق ایفا می‌کند. EGA به صنایع کمک می‌کند تا از رعایت الزامات قانونی اطمینان حاصل کنند، بازدهی انرژی را بهینه کنند و به عملکرد پایدار کمک کنند.
