موتورخانه گرمایشی و بخار؛آشنایی با ساختار و عملکرد

موتورخانه گرمایشی به عنوان یکی از بخش‌های حیاتی در تأسیسات ساختمان‌ها و صنایع، نقشی کلیدی در تأمین گرمایش و آب گرم ایفا می‌کند. با توجه به اهمیت بالای عملکرد این سیستم‌ها، انتخاب و نگهداری صحیح اجزای موتورخانه می‌تواند تأثیر بسزایی در بهره‌وری انرژی و کاهش هزینه‌ها داشته باشد. از سوی دیگر، آشنایی با ساختار و اجزای مختلف موتورخانه برای مهندسان و تکنسین‌ها ضروری است تا بتوانند کارایی و ایمنی این تجهیزات را به حداکثر برسانند.

موتورخانه گرمایشی چیست؟

موتورخانه گرمایشی بخشی از تأسیسات ساختمان یا واحد صنعتی است که وظیفه تولید و توزیع گرما و تامین آب گرم مصرفی را برعهده دارد. این سیستم شامل تجهیزات مختلفی مانند فیلتر، سختی‌گیر، سیستم دوزینگ، بویلر، مشعل، ، پمپ، مبدل حرارتی ، مخازن انبساط و دی‌اریتور است که با هماهنگی یکدیگر کار می‌کنند. موتورخانه معمولاً در طبقات زیرزمین یا همکف ساختمان‌ها قرار می‌گیرد، جایی که دسترسی آسان به تجهیزات و سیستم‌های تأسیساتی فراهم باشد. همچنین، این مکان باید دور از واحدهای مسکونی و با تهویه مناسب باشد تا از سر و صدا و آلودگی جلوگیری کند.

انواع موتورخانه گرمایشی

موتورخانه گرمایشی بر اساس نوع کاربری به دو دسته موتورخانه گرمایشی مسکونی-تجاری و موتورخانه گرمایشی-صنعتی تقسیم بندی می‌شود. همچنین می‌توان بر اساس نوع سیستم گرمایشی، آن‌ها را به دو دسته موتورخانه آب گرم و موتورخانه بخار تقسیم نمود.

انواع موتورخانه گرمایشی بر اساس نوع کاربری

موتورخانه‌ گرمایشی با توجه به نیازهای مختلف و کاربری‌های گوناگون به انواع زیر تقسیم می‌شوند:

موتورخانه گرمایشی مسکونی-تجاری

موتورخانه گرمایشی مسکونی-تجاری به‌طور متمرکز گرمایش و آب گرم مصرفی ساختمان‌های مسکونی و تجاری را تامین می‌کند. این نوع موتورخانه‌ها با استفاده از بویلرهای آب گرم، سیستم لوله‌کشی، پمپ‌ها و سیستم‌های کنترلی، آب گرم و گرمای مورد نیاز ساختمان را تولید و توزیع می‌کنند. برای ساختمان‌های کوچک، پکیج گرمایشی انتخابی ایده‌آل است؛ سیستمی مستقل و کم‌حجم که به‌طور همزمان آب گرم و گرمایش محیط را فراهم می‌کند. اما برای ساختمان‌های بزرگ مانند برج‌ها و مراکز خرید، بویلر آب گرم در موتورخانه مرکزی به کار می‌رود که به‌طور متمرکز و پایدار آب گرم و گرمایش مورد نیاز کل ساختمان را تامین و توزیع می‌کند.

موتورخانه گرمایشی صنعتی

موتورخانه گرمایشی صنعتی یک سیستم متمرکز است که برای تامین آب گرم، بخار و گرمای مورد نیاز در صنایع مختلف طراحی شده است. این سیستم‌ها از بویلرهای بخار برای تولید بخار با دما و فشار بالا و از بویلرهای آب گرم برای تامین آب گرم استفاده می‌کنند. بخار تولید شده در بویلر بخار در صنایع مختلف برای کاربردهای متعددی مانند تامین انرژی برای فرآیندهای صنعتی، تولید برق در نیروگاه‌ها، ، استریلیزاسیون در صنایع داروسازی  و همچنین صنایع غذایی استفاده می‌شود.

انواع موتورخانه گرمایشی بر اساس نوع سیستم گرمایشی

موتورخانه گرمایشی بر اساس نوع سیستم گرمایشی مورد استفاده به دسته‌های زیر تقسیم می‌شوند:

موتورخانه آب گرم

موتورخانه آب گرم برای تولید آب گرم استفاده می‌شود که در سیستم‌های گرمایش مرکزی و تأمین آب گرم بهداشتی کاربرد دارد. در این سیستم‌ها، آب تا دمای مشخصی گرم شده و برای گرمایش ساختمان و به سمت رادیاتور یا فن‌کویل‌ها و برای تامین آب گرم مصرفی به سمت مخزن کویدار حرکت می‌کند. این نوع موتورخانه‌ها  هم در ساختمانی‌های مسکونی- تجاری و هم در واحدهای صنعتی کاربرد دارند.

موتورخانه بخار

موتورخانه بخار برای تولید بخار آب با دمای بالا و فشار زیاد به کار می‌رود. بخار تولیدی در این سیستم‌ها در صنایع بزرگ برای فرآیندهای حرارتی، تولید برق، یا سایر فرآیندهای صنعتی استفاده می‌شود. این نوع موتورخانه‌ها معمولاً در واحدهای صنعتی مانند نیروگاه‌ها، پتروشیمی‌ها، صنایع غذایی و سایر صنایع بزرگ به کار می‌روند.

اجزای اصلی موتورخانه‌‌های آب گرم و بخار

اجزای اصلی موتورخانه‌های گرمایشی را می‌توان به طور مجزا برای موتورخانه‌های آب گرم و بخار توضیح داد. در موتورخانه‌های آب گرم، این اجزا شامل سیستم‌های تصفیه آب (فیلتر، سختی‌گیر و سیستم دوزینگ شیمیایی)، پمپ سیرکولاتور، بویلر آب گرم، مشعل، مخزن انبساط، مبدل‌های حرارتی (مانند منبع کویل‌دار) و لوله‌ها و اتصالات هستند. در موتورخانه‌های بخار، برخی از اجزا با موتورخانه‌های آب گرم مشترک است، اما اجزای دیگری مانند دی‌اریتور، مخزن کندانس و مخزن بلودان به آن‌ها افزوده می‌شود. علاوه بر این، به جای بویلر آب گرم و پمپ سیرکولاتور، در موتورخانه‌های بخار از بویلر بخار و پمپ آب تغذیه استفاده می‌شود.

اجزای موتورخانه آب گرم

اجزای موتورخانه آب گرم شامل تجهیزات اصلی مانند بویلر، مشعل، پمپ‌ها، مخزن انبساط، مبدل‌های حرارتی، سیستم تصفیه آب، لوله‌ها و اتصالات است.

سیستم تصفیه آب

یکی از اجزای موتورخانه آب گرم، سیستم تصفیه آب است که به مجموعه‌ای از فرآیندها گفته می‌شود که با هدف بهبود کیفیت آب و حذف آلاینده‌ها، مواد مضر و ناخالصی‌ها از آن انجام می‌شود. تصفیه مناسب آب باعث جلوگیری از بروز مشکلاتی مانند خوردگی، تشکیل رسوب، آسیب به تجهیزات و کاهش کارایی سیستم می‌شود. سیستم‌ تصفیه آب از سه بخش اصلی فیلتر آب، سختی‌گیر آب و سیستم دوزینگ شیمیایی تشکیل می‌شود. فیلتر آب برای حذف ذرات معلق و ناخالصی‌های درشت مثل خاک از آب استفاده می‌شود.

سختی‌گیر آب دستگاهی است که با کاهش یون‌های کلسیم و منیزیم موجود در آب، از تشکیل رسوب در بویلر، لوله‌ها و تجهیزات جلوگیری می‌کند. این رسوبات که در اثر سختی آب به‌وجود می‌آیند، می‌توانند باعث کاهش راندمان سیستم‌ها، افزایش مصرف انرژی و کاهش عمر تجهیزات شوند. سیستم دوزینگ شیمیایی با اضافه کردن مواد شیمیایی به آب به مقدار مشخص و کنترل‌شده، PH آب را کنترل کرده و از اسیدی شدن آن که منجر به خوردگی بویلر و سایر تجهیزات شده جلوگیری می‌کند.

بویلر آب گرم

یکی دیگر از اجزای موتورخانه آب گرم، بویلر آب گرم است که برای تأمین آب گرم مورد نیاز در سیستم‌های گرمایشی و و تامین آب گرم مصرفی استفاده می‌شود. این بویلر با استفاده از سوخت‌های مختلف گاز طبیعی و گازوئیل، آب را تا دمای مشخصی گرم می‌کند. سپس آب گرم تولید شده از طریق پمپ‌ها به سیستم‌های گرمایشی مانند رادیاتورها و فن‌کویل‌ها و یا مبدل‌های حرارتی مثل منبع کویدار برای گرمایش آب مصرفی منتقل می‌شود. این آب پس از اینکه گرمای خود را ازدست داد دوباره به بویلر برمی‌گردد. در بویلر، آب دوباره گرم می‌شود تا چرخه ادامه یابد.

مشعل

یکی دیگر از اجزای موتورخانه آب گرم، مشعل است که وظیفه اصلی آن ایجاد شعله از طریق احتراق سوخت (گاز طبیعی، گازوئیل یا مازوت) و انتقال انرژی حاصل شده از احتراق سوخت به سیال حامل حرارت در بویلر است. مشعل‌ها با توجه به نوع سوخت مصرفی (گاز، مایع) به مشعل‌های گازسوز و مشعل‌های گازوئیلی تقسیم می‌شوند. مشعل‌های گازسوز از گاز طبیعی و مشعل‌های گازوئیلی از گازوئیل برای احتراق استفاده می‌کنند.

برای احتراق بهینه در مشعل‌ها، اختلاط سوخت و هوا باید به‌طور دقیق و با نسبت مناسب انجام شود تا هم انرژی حداکثری تولید شده و هم انتشار آلاینده‌هایی مانند ناکس و کربن دی‌اکسید تا حد امکان کاهش یابد. همچنین ایمنی مشعل اهمیت بالایی دارد، زیرا نقص در عملکرد آن می‌تواند منجر به انفجار یا آتش‌سوزی شود.

مخزن انبساط

یکی ذیگر از اجزای موتورخانه آب گرم، مخزن انبساط است. این قسمت، مخزنی است که برای جبران تغییرات حجمی آب در سیستم به کار می‌رود. با گرم شدن آب، حجم آن افزایش می‌یابد و این افزایش حجم باعث افزایش فشار در سیستم می‌شود. مخزن انبساط این فشار اضافی را جذب می‌کند تا از آسیب به تجهیزات جلوگیری شود. مخزن انبساط به دو نوع اصلی تقسیم می‌شود:

• مخزن انبساط باز: این مخزن به صورت یک مخزن ساده و بدون درب طراحی می‌شود که به طور مستقیم با جو در ارتباط است. معمولاً در سیستم‌های قدیمی استفاده می‌شود و در بالاترین نقطه سیستم نصب می‌شود.
• مخزن انبساط بسته: در موتورخانه‌های مدرن رایج است و به وسیله یک دیافراگم داخلی فشار اضافی را تنظیم می‌کند.

مبدل حرارتی

یکی دیگر از اجزای موتورخانه آب گرم، مبدل‌های حرارتی است که تجهیزاتی هستند که برای انتقال حرارت بین دو سیال به کار می‌روند. در موتورخانه‌ها، معمولاً از مبدل‌های حرارتی غیرمستقیم استفاده می‌شود، به این معنی که انتقال حرارت بدون اختلاط مستقیم دو سیال انجام می‌گیرد. یکی از انواع رایج این مبدل‌ها منبع کویل‌دار است. منبع کویل‌دار نوعی مبدل حرارتی است که شامل یک کویل حرارتی درون مخزن می‌باشد. آب گرم شده از بویلر وارد کویل منبع می‌شود و با انتقال حرارت، آب موجود در مخزن را گرم می‌کند.این نوع مبدل‌ها برای تأمین آب گرم مصرفی در منازل، هتل‌ها، ادارات و ساختمان‌ها به کار می‌روند.

پمپ سیرکولاتور

یکی دیگر از اجزای موتورخانه آب گرم، پمپ سیرکولاتور است که در بویلر آب گرم نقش اساسی در گردش و توزیع آب گرم در سیستم گرمایشی دارد. این پمپ که از نوع سانتریفیوژ است، به‌طور مداوم آب گرم را از بویلر به مبدل‌های حرارتی و سایر نقاط سیستم گرمایشی منتقل کردهو سپس آب سرد شده را برای گرم شدن مجدد به بویلر بازمی‌گرداند. پمپ سیرکولاتور با حفظ جریان مداوم آب در مدار، از افت فشار در سیستم جلوگیری می‌کند. به‌طور کلی، پمپ سیرکولاتور برای گردش آب گرم در سیستم گرمایشی مورد استفاده قرار می‌گیرد، در حالی که پمپ آب تغذیه برای تأمین آب ورودی به بویلر بخار به کار می‌رود.

لوله‌ها و اتصالات

یکی دیگر از اجزای موتورخانه آب گرم، بخش لوله‌ها و اتصلات است که نقش انتقال آب گرم، سرد یا بخار را در سیستم ایفا می‌کنند. این لوله‌ها باید از مواد مقاوم در برابر دما و فشار ساخته شده باشند و به خوبی عایق‌بندی شوند تا از هدررفت انرژی جلوگیری شود. اتصالات نیز باید به گونه‌ای طراحی شوند که تحمل فشار و دماهای مختلف را داشته باشند و نشتی در آنها رخ ندهد.

اجزای موتورخانه بخار

در موتورخانه‌های بخار، بسیاری از اجزای مورد استفاده در موتورخانه‌های آب گرم مانند سیستم‌ تصفیه آب، مشعل، مخزن انبساط، منبع کویل‌دار ، لوله‌ها و اتصالات مشترک هستند. با این حال، اجزای دیگری که شامل دی‌اریتور، مخزن کندانس و مخزن بلودان هستند به این موتورخانه‌ها اضافه می‌شود. همچنین، در موتورخانه‌ بخار به جای بویلر آب گرم و پمپ سیرکولاتور، از بویلر بخار و پمپ آب تغذیه استفاده می‌شود. این تغییرات به دلیل نیازهای خاص سیستم‌های بخار برای تولید و مدیریت بخار در مقایسه با آب گرم است.

بویلر بخار

یکی از اجزای موتورخانه بخار، بویلر بخار است که وظیفه تولید بخار از طریق گرم‌کردن آب را بر عهده دارد. در این دستگاه، آب به کمک حرارت حاصل از احتراق سوخت (مانند گاز، گازوئیل یا مازوت) به بخار تبدیل می‌شود. بخار تولیدشده از بویلر به قسمت‌های مختلف سیستم هدایت می‌شود تا در فرآیندهای گرمایشی یا صنعتی مورد استفاده قرار گیرد. بویلر بخار با تولید بخار پرفشار، انرژی لازم را برای بسیاری از کاربردهای گرمایشی و صنعتی فراهم کرده و از اجزای حیاتی در موتورخانه‌های بخار محسوب می‌شود.

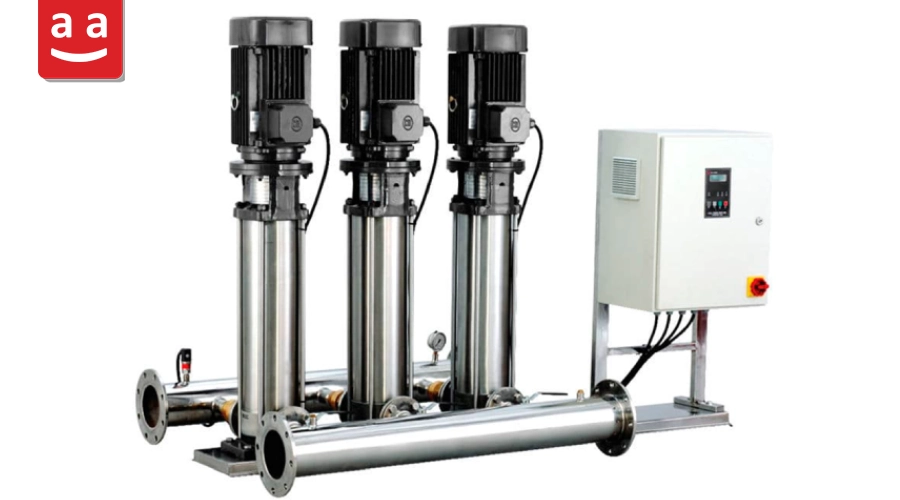

پمپ آب تغذیه

یکی دیگر از اجزای موتورخانه بخار، پمپ آب تغذیه است که وظیفه تأمین آب با فشار بالا برای بویلر بخار را بر عهده دارد. این پمپ آب تصفیه شده را از دی‌اریتور به سمت بویلر پمپاژ می‌کند تا برای تولید بخار استفاده شود. پمپ آب تغذیه باید قادر به تأمین آب در فشار و دبی مناسب باشد، زیرا فشار کافی برای ورود آب به بویلر و عملکرد بهینه سیستم بخار ضروری است.

تفاوت اصلی بین این پمپ و پمپ سیرکولاتور در نوع کاربرد و فشار مورد نیاز است؛ پمپ آب تغذیه از نوع پمپ طبقاتی بوده که برای تأمین آب ورودی بویلر بخار با فشار بالا در موتورخانه بخار طراحی شده است. در حالی که پمپ سیرکولاتور یک نوع پمپ سانتریفیوژ بوده که برای گردش آب با  فشار متوسط در موتورخانه آب گرم استفاده می‌شود.

دی اریتور

یکی دیگر از اجزای موتورخانه بخار، دی اریتور است که برای حذف گازهای اکسیژن و دی‌اکسید کربن از آب تغذیه بویلر طراحی شده است. حضور این گازها در آب موجب اسیدی شدن آن می‌شود که در نهایت باعث خوردگی و آسیب به تجهیزات بویلر می‌گردد. عملکرد دی‌اریتور به این صورت است که بخشی از بخار تولیدی بویلر به داخل دی‌اریتور هدایت می‌شود، که باعث افزایش دمای آب داخل آن می‌گردد.

با بالا رفتن دما، انحلال‌پذیری گازهای محلول در آب کاهش یافته و باعث می‌شود که اکسیژن و دی‌اکسید کربن از آب جدا می‌شوند. سپس این گازها از طریق ونت بالای دی‌اریتور خارج می‌شوند. این فرآیند به حفظ سلامت بویلر و افزایش کارایی آن کمک می‌کند و از آسیب دیدن آن نیز جلوگیری می‌نماید.

مخزن کندانس

قسمتی از موتورخانه بخار، مخزن کندانس است که مسئول جمع‌آوری و ذخیره آب حاصل از چگالش بخار است. آب کندانس‌شده پس از این که از سیستم خارج می‌شود، در مخزن کندانس جمع‌آوری شده و به عنوان آب تغذیه به بویلر فرستاده شده تا دوباره وارد چرخه تولید بخار شود. این فرآیند بازیابی آب نه تنها مصرف آب را کاهش می‌دهد، بلکه با بازگشت آب به بویلر، بازدهی بویلر بخار نیز افزایش می‌یابد.

مخزن بلودان

یکی دیگر از اجزای موتورخانه بخار، مخرن بلودان است. در فرآیند تولید بخار، با گذشت زمان املاح و رسوبات در پایین بویلر جمع می‌شوند که این امر می‌تواند به تجهیزات آسیب زده و کارایی بویلر را کاهش دهد. برای جلوگیری از این مشکل، با استفاده از شیر بلودان که در پایین بویلر نصب می‌شود، آب حاوی این املاح تخلیه و به مخزن بلودان هدایت می‌شود. وظیفه مخزن بلودان کاهش دمای آب تخلیه‌شده قبل از ورود به سیستم فاضلاب و تخلیه بخار اضافی موجود در آن است.

بخار اضافی از ونت بالای مخزن بلودان به جو تخلیه می‌شود و آب جمع‌آوری‌شده از قسمت پایین مخزن به فاضلاب هدایت می‌گردد. در برخی موارد، پیش از اینکه آب بلودان به فاضلاب تخلیه شود از داخل یک مبدل حرارتی عبور می‌کند تا به پیش‌گرم کردن آب ورودی به دی‌اریتور کمک کند.

عملکرد موتورخانه گرمایشی مسکونی-تجاری

در سیستم‌های گرمایشی مسکونی، هدف اصلی موتورخانه، تأمین گرمای لازم برای گرم کردن محیط و آب گرم مصرفی است. در سیستم گرمایشی، موتورخانه با استفاده از بویلرهای آب گرم، آب را تا دمای معین گرم کرده و سپس از طریق پمپ‌ها این آب گرم را به مدار گرمایشی ساختمان مانند رادیاتورها، فن‌کویل‌ها یا سیستم گرمایش از کف منتقل می‌کند.

در صورت نیاز به آب گرم مصرفی، آب گرم موتورخانه از داخل کویل یک منبع کویل‌دار عبور کرده و آب مصرفی داخل منبع را گرم می‌کند. پس از انتقال حرارت و گرم کردن محیط و یا تأمین آب گرم مصرفی، آب خنک‌شده از سیستم‌های گرمایشی یا مصرف‌کننده‌ها به موتورخانه بازمی‌گردد تا دوباره در بویلرگرم شود و دوباره به چرخه گرمایش و تأمین آب گرم مصرفی برگردد.

موتورخانه‌های هوشمند

موتورخانه‌های هوشمند سیستم‌های پیشرفته‌ای هستند که با استفاده از فناوری‌های نوین و اتوماسیون، عملکرد بهینه‌تری را در زمینه تأمین گرمایش، سرمایش و آب گرم مصرفی ارائه می‌دهند. این موتورخانه‌ها به‌وسیله سنسورها، کنترلرها، و سیستم‌های مدیریت هوشمند ساختمان (BMS) به‌طور خودکار دما، فشار، و جریان سیالات را کنترل و تنظیم می‌کنند. یکی از ویژگی‌های کلیدی موتورخانه‌های هوشمند، کنترل خودکار آنها است که به تنظیم دما و جریان براساس نیازهای واقعی ساختمان کمک می‌کند و در نتیجه مصرف انرژی را کاهش می‌دهد.

علاوه بر این، موتورخانه‌های هوشمند می‌توانند امکان مدیریت و نظارت از راه دور را فراهم می‌آورند. این قابلیت به اپراتورها اجازه می‌دهد تا وضعیت سیستم را هر زمان و از هر مکانی بررسی کنند.به‌طور کلی، موتورخانه‌های هوشمند به‌عنوان راه‌حل‌های بهینه و کارآمد در مدیریت انرژی و عملکرد سیستم‌های گرمایشی و سرمایشی در ساختمان‌ها شناخته می‌شوند.

موتورخانه؛ امنیت و کارایی در کنار هم

موتورخانه‌ گرمایشی به عنوان قلب تأسیسات حرارتی ساختمان‌ها و صنایع، نقش کلیدی در تأمین گرمایش و آب گرم ایفا می‌کنند. انتخاب و نگهداری صحیح اجزای موتورخانه، بهینه‌سازی عملکرد آن و کاهش هزینه‌های انرژی از اهمیت ویژه‌ای برخوردار است. با توجه به پیشرفت‌های فناوری، موتورخانه‌های هوشمند به عرصه آمده‌اند که به صورت خودکار و هوشمند، نیازهای حرارتی و برودتی ساختمان‌ها را شناسایی و برآورده می‌کنند. این سیستم‌ها با استفاده از سنسورهای مدرن و قابلیت‌های مدیریت از راه دور، نه تنها مصرف سوخت را کاهش می‌دهند بلکه آسایش ساکنان را نیز افزایش می‌دهند.
