معرفی انواع بویلر فایرتیوب و بررسی اجزای آن

بویلرهای فایرتیوب یکی از قدیمی‌ترین و پرکاربردترین انواع بویلر در صنعت هستند. این بویلرها به دلیل ساختار ساده، قابلیت اطمینان بالا و هزینه‌های پایین تعمیر و نگهداری، از دیرباز تا به امروز مورد استفاده قرار گرفته‌اند.در بویلر فایرتیوب حرارت گازهای داغ حاصل از احتراق به آب داخل مخزن بویلر منتقل می‌شود و باعث تولید بخار یا آب گرم می‌گردد. این بخار برای تامین انرژی مورد نیاز در فرآیندهای مختلف صنعتی، از جمله تولید برق، گرمایش و فرآوری مواد شیمیایی، استفاده می‌شود.

در این مقاله به بررسی دیگ‌های فایرتیوب، انواع آن، اجزا، کاربردها و راهکارهای افزایش بازدهی این بویلر‌ها می‌پردازیم‌.

بویلر فایرتیوب چیست؟

بویلرها از نظر ساختار به دو دسته بویلر فایرتیوب و بویلر واترتیوب دسته بندی می‌شوند. بویلرهای فایرتیوب (Fire Tube Boilers) یکی از انواع پرکاربرد دیگ‌ها هستند که از قرن‌ها پیش در صنایع مختلف استفاده می‌شوند. در این نوع بویلرها، گازهای داغ حاصل از احتراق سوخت‌ توسط مشعل صنعتی، از چندین مسیر درون لوله‌های دود عبور کرده و آب پیرامون این لوله‌ها گرم می‌شود‌ و در نهایت آب گرم یا بخار تولید می‌شود.

این در حالی است که در بویلرهای واترتیوب آب داخل لوله‌ها در جریان است و گازهای احتراق این لوله‌ها را احاطه می‌کند. بویلرهای فایرتیوب برای تولید آب گرم و بخار آب در فشار‌های پایین تا نیمه سنگین استفاده می‌شود‌. این بویلرها در صنایع نفت و گاز، پتروپالایشگاهی و نیروگاهی کاربرد دارند.

اولین بویلرهای فایرتیوب در اواخر قرن 18 و اوایل قرن 19 میلادی توسعه یافتند و به خصوص در صنایع اولیه همچون تولید برق و حمل و نقل، نظیر لوکوموتیوهای بخار، به کار گرفته شدند. یکی از اولین طراحی‌های این بویلرها در سال 1804 توسط ریچارد تریویثیک (Richard Trevithick) در انگلستان انجام شد که برای تأمین بخار در لوکوموتیوهای بخار استفاده می‌شد.

با گذر زمان و پیشرفت فناوری، دیگ‌های فایرتیوب در اندازه و کارایی بهبود یافتند و به دلیل سادگی در طراحی، هزینه‌های پایین نگهداری و تعمیرات، و قابلیت تولید حجم بالای بخار با فشار متوسط، به یکی از اصلی‌ترین تجهیزات گرمایشی در صنایع مختلف تبدیل شدند. این نوع بویلرها به خصوص در صنایعی مانند تهویه ساختمان، تولید مواد غذایی، کاغذ، صنایع شیمیایی، صنایع پتروپالایشگاهی و نیروگاه‌های کوچک، نقش مهمی ایفا می‌کنند.

اجزای بویلر فایرتیوب

بویلرهای فایرتیوب از جمله دیگ‌های آب گرم یا بخار، دارای چند جزء اصلی مشترک هستند. در شکل اجزای اصلی یک بویلر فایرتیوب آورده شده است که عبارتند از:

1- پوسته مخزن بویلر (Boiler Shell): این بخش یک مخزن تحت فشار است که در آن سیال عامل (آب یا روغن) گرم می‌شود.

2- محفظه احتراق (Combustion Chamber): در این محفظه شعله مشعل تشکیل می‌شود. از طریق مکانیزم تشعشع، جابه‌جایی و رسانش گرمای شعله به سیال عامل بویلر (آب یا روغن) منتقل می‌گردد. در این قسمت، حدود 40 تا 45 درصد انرژی حاصل از احتراق سوخت و هوا به سیال بویلر منتقل می‌گردد.

3- محفظه برگشتی (Reversal Chamber): گازهای حاصل از احتراق پس از عبور از محفظه احتراق وارد این قسمت می‌شوند. در محفظه برگشتی، گازهای احتراق بخشی از انرژی خود را به آب پیرامون خود داده و وارد لوله‌های دود (پاس دوم) می‌شود.

4- لوله‌های دود (smoke tube): گاز‌های حاصل از احتراق پس از عبور از محفظه احتراق وارد این لوله‌ها می‌شود. انرژی گرمایی محصولات از طریق این لوله‌ها به آب پیرامون منتقل می‌شود.

5- شبکه جلویی بویلر (Front Tube Plate): این صفحه نگهدارنده ابتدای لوله‌های دود است.

6- شبکه پشتی بویلر (Rear Tube Plate): این صفحه نگهدارنده انتهای لوله‌های دود است.

7- شبکه محفظه برگشتی (Reversal Chamber Tube Plate): این صفحه نگهدارنده لوله‌های دود پاس دوم است.

8- صفحه پشتی محفظه برگشتی (Wet Back Rear Plate): این صفحه متناسب با نوع بویلر می‌تواند در تماس با آب باشد یا پشت آن عایق شود.

9- صفحه جانبی محفظه برگشتی (Wrapper Plate): یکی از اجزای بویلرهای فایرتیوب است که به‌عنوان پوسته جانبی محفظه برگشتی عمل می‌کند. این قطعه وظیفه هدایت و بازگشت گازهای داغ به بخش لوله‌های حرارتی برای افزایش انتقال حرارت و بازدهی بویلر را بر عهده دارد.

10- مشعل (Burner): مشعل وظیفه احتراق بهینه سوخت و هوا را برعهده دارد. در مشعل با تشکیل شعله، انرژی سوخت به انرژی گرمایی تبدیل می‌شود.

11- دودکش (Stack): گازهای حاصل از احتراق از طریق دودکش وارد اتمسفر می‌شوند.

12- دریچه بازرسی (Inspection Opening): این دریچه‌ها به منظور بازدید و انجام تعمیرات دوره‌ای روی بویلر تعبیه شده‌اند.

13- فلنج خروجی: یکی از اجزای بویلر فایرتیوب است که در محل خروج گازهای داغ یا سیالات از سیستم نصب می‌شود. این قطعه اتصال ایمن و قابل جداسازی را برای انتقال سیال به لوله‌ها یا تجهیزات دیگر فراهم می‌کند و اغلب با استانداردهای فشاری و دمایی مشخص طراحی می‌شود.

14- شیر‌ اطمینان: به منظور جلوگیری از افزایش فشار و خطر انفجار بویلر از شیرهای اطمینان روی دیگ استفاده می‌شود.

15- فشارسنج و دماسنج: به منظور اندازه گیری دما و فشار از فشارسنج و دماسنج روی بویلر استفاده می‌شود.

16- پایه‌های نگهدارنده (Supports): این پایه‌ها وظیفه استقرار تجهیز در محل مورد نظر را برعهده دارند.

17- سیستم برق و کنترل بویلر: این سیستم شامل کلیه تجهیزات الکترونیکی و کنترلی بویلر است که ارتباط بین پمپ‌ها، مشعل، فشار سنج‌ها، دما سنج‌ها و سایر تجهیزات موجود در موتورخانه را برقرار می‌کند. این تجهیزات با توجه به نوع بویلر متغیر می‌باشند.

انواع بویلر فایرتیوب

بویلرهای فایرتیوب براساس عوامل بسیاری دسته‌بندی می‌شوند که مهم ترین آن‌ها عبارتند از :

1- خشک بودن یا تر بودن صفحه پشتی محفظه برگشتی

در این دسته‌بندی، بویلرهای فایرتیوب بر اساس نحوه طراحی صفحه پشتی محفظه برگشتی به دو نوع عقب‌تر و عقب خشک تقسیم می‌شوند:

بویلر فایرتیوب عقب‌تر (Wet Back Firetube Boiler): در این نوع، صفحه پشتی محفظه برگشتی در تماس مستقیم با آب است. این طراحی موجب افزایش سطح انتقال حرارت، کاهش تنش‌های حرارتی و افزایش راندمان بویلر می‌شود.

بویلر فایرتیوب عقب خشک (Dry Back Firetube Boiler): در این نوع، صفحه پشتی توسط عایق نسوز پوشیده شده و تماس مستقیم با آب ندارد. اگرچه راندمان کمتری نسبت به نوع Wet Back  دارد، اما تعمیرات و نگهداری آن ساده‌تر است.

2- تعداد مسیرهای عبور گازهای احتراق

دیگ‌های فایرتیوب با توجه به اینکه گازهای داغ در چند مرحله (پاس) از محفظه احتراق تا دودکش از میان آب عبور کند تقسیم بندی می‌شوند. متداول‌ترین دیگ‌های فایرتیوب دارای دو، سه یا چهار پاس هستند:

• بویلر دو پاس (Two-Pass Firetube Boiler): شعله مشعل در محفظه احتراق تشکیل شده و گازهای احتراق پس از عبور از مسیر دوم، مستقیماً وارد دودکش می‌شوند. این مدل طراحی ساده‌ای دارد اما اتلاف حرارتی دودکش در آن بالا است.
• بویلر سه پاس (Three-Pass Firetube Boiler): گازهای احتراق پس از پاس دوم وارد محفظه برگشتی جلوی بویلر شده و به سمت مسیر سوم هدایت می‌شوند. در نهایت پس از عبور از لوله‌های دود مسیر سوم وارد دودکش می‌شوند. به دلیل سطح تبادل حرارت بالاتر، راندمان این بویلر نسبت به دو پاس بیشتر است و به‌عنوان پرکاربردترین نوع در صنعت شناخته می‌شود.
• بویلر چهار پاس (Four-Pass Firetube Boiler): گازهای داغ پس از عبور از مسیر سوم، وارد محفظه برگشتی دیگری در پشت بویلر شده و سپس وارد مسیر چهارم می‌شوند. به دلیل افزایش سطح حرارتی و آرایش دقیق‌تر لوله‌ها، راندمان این مدل از سه پاس بالاتر است.
• بویلر کوره برگشتی (Reverse Flame Firetube Boiler): در این مدل، شعله پس از رسیدن به انتهای محفظه احتراق به دلیل بسته بودن مسیر، برمی‌گردد. سپس محصولات احتراق وارد لوله‌های دود اطراف محفظه احتراق شده و در نهایت از دودکش خارج می‌شوند. این طراحی به احتراق بهتر و راندمان مناسب در ظرفیت‌های پایین و متوسط کمک می‌کند.

3- تعداد کوره یا محفظه احتراق

بویلرهای فایر تیوب بر اساس ظرفیت مورد نیاز می‌توانند دارای یک یا دو محفظه احتراق باشند:

• بویلر تک کوره (Single Furnace Firetube Boiler): این مدل دارای یک محفظه احتراق است و بیشتر در ظرفیت‌های معمولی کاربرد دارد.
• بویلر دو کوره (Twin Furnace Firetube Boiler): این نوع، بویلر دارای دو محفظه احتراق مجزا است که محصولات احتراق هر دو وارد یک محفظه برگشتی مشترک شده و سپس از طریق پاس‌های دوم و سوم به یک دودکش واحد هدایت می‌شوند. این مدل برای ظرفیت‌های بالاتر مناسب است.

4- بویلرهای چگالشی و غیر چگالشی

در محصولات احتراق سوخت و هوا، کمی آب به صورت بخار وجود دارد. در صورتی که سطح حرارتی و ساختار بویلر به گونه‌ای باشد که دمای محصولات احتراق کمتر از دمای شبنم شود، بخار آب چگالیده شده و آب مایع تولید می‌شود. در این صورت بویلر از نوع چگالشی است. در این حالت، انرژی نهان بخار نیز مورد استفاده قرار گرفته و به آب منتقل می‌شود. این بویلرها تنها در نوع بویلر آب گرم وجود دارند.

بویلر فایرتیوب غیرچگالشی (Conventional Firetube Boiler): در این نوع، دمای محصولات احتراق بالاتر از دمای شبنم باقی می‌ماند و بخار موجود در دودها چگالیده نمی‌شود. راندمان آن‌ها کمتر از مدل‌های چگالشی است.

بویلر فایرتیوب چگالشی (Condensing Firetube Boiler): در این مدل، دمای گازهای خروجی به زیر دمای شبنم کاهش پیدا می‌کند و بخار موجود در محصولات احتراق چگالیده شده و انرژی نهان آن نیز به آب منتقل می‌شود. این فرآیند راندمان بویلر را تا حدود (98% بر اساس HHV) افزایش می‌دهد. این نوع بویلرهای فایرتیوب تنها به‌صورت آب گرم تولید می‌شوند.

برای کسب اطلاعات بیشتر درباره این بویلر‌ها می‌توانید به مقاله معرفی بویلر چگالشی مراجعه کنید‌.

5-انواع بویلر فایرتیوب بر اساس فاز سیال خروجی

بویلرهای فایرتیوب بر اساس نوع سیال خروجی به آب گرم یا بخار (اشباع و سوپرهیت) تقسیم می‌شوند:

بویلر آب گرم فایرتیوب (Hot Water Firetube Boiler): خروجی این بویلر آب گرم با دمای مشخص است که معمولاً در سیستم‌های گرمایش مرکزی یا کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

بویلر بخار اشباع فایرتیوب (Saturated Steam Firetube Boiler): خروجی دستگاه بخار اشباع است که در صنایع مختلف و فرایندهای حرارتی کاربرد گسترده دارد.

بویلر بخار سوپرهیت فایرتیوب (Superheated Steam Firetube Boiler): بخار خروجی علاوه بر اشباع شدن، حرارت بیشتری دریافت می‌کند و به بخار خشک و داغ (سوپرهیت) تبدیل می‌شود که در صنایع خاص و توربین‌ها کاربرد دارد.

6- دسته بندی بویلر فایرتیوب بر اساس افقی یا عمودی بودن

نحوه جانمایی بویلرها در موتورخانه می‌تواند افقی یا عمودی باشد که انتخاب آن بسته به ظرفیت و فضای موجود انجام می‌شود:

بویلر فایرتیوب افقی (Horizontal Firetube Boiler): رایج‌ترین نوع نصب در صنعت است. در این حالت بویلر به صورت افقی قرار گرفته و مشعل در قسمت انتهایی نصب می‌شود.

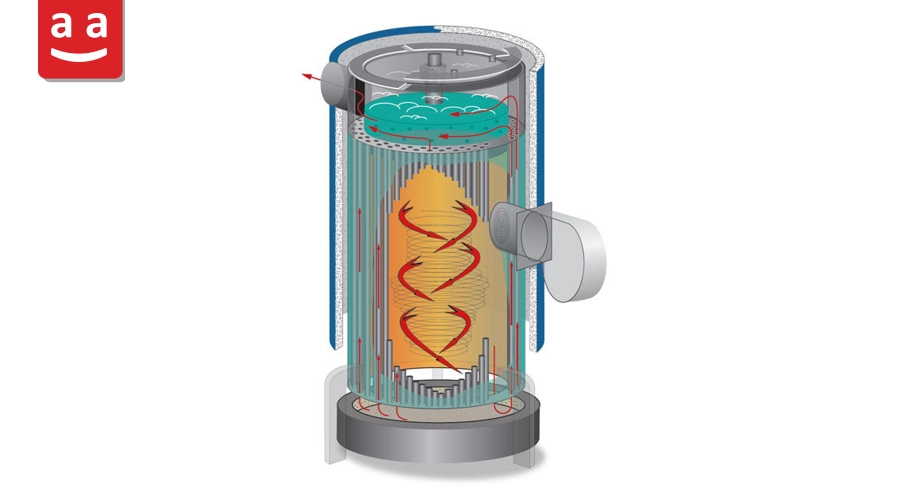

بویلر فایرتیوب عمودی (Vertical Firetube Boiler): بیشتر در ظرفیت‌های پایین و فضاهای محدود کاربرد دارد. در این مدل، مشعل در بالای بویلر نصب می‌شود و شعله از بالا به پایین حرکت می‌کند.

نحوه عملکرد بویلر فایرتیوب

بویلرهای فایرتیوب بر اساس یک اصل ساده از انتقال حرارت کار می‌کنند که در آن، حرارت از گازهای داغ حاصل از احتراق به آب موجود در مخزن بویلر منتقل می‌شود. فرآیند عملکرد این بویلرها به شرح زیر است:

1- احتراق در بویلر

در مشعل، سوخت و هوا در کنار یکدیگر جریان پیدا می‌کنند، بین آن‌ها واکنش شیمیایی رخ می‌دهد و شعله تشکیل می شود. فرآیند احتراق منجر به تولید حجم زیادی از گازهای داغ در محفظه احتراق می‌شود که حاوی انرژی حرارتی بسیار بالایی است. مشعل باید به گونه‌ای طراحی و تنظیم شود که از برخورد مستقیم شعله با دیواره‌‌های محفظه احتراق جلوگیری شود. برخورد شعله با این دیواره‌ها، می‌تواند منجر به آسیب‌جدی به محفظه احتراق شده و باعث افزایش انتشار آلاینده‌ها شود. یکی از عوامل مؤثر در بهبود عملکرد بویلر و کاهش آلاینده‌های محیطی، استفاده از مشعل‌های هوشمند است.

مشعل‌های هوشمند رادمن با بهره‌گیری از کنترلرهای پیشرفته و به‌روز، قادر به تنظیم دقیق فرآیند احتراق هستند. این سیستم‌ها نه تنها راندمان احتراق را افزایش می‌دهند، بلکه میزان انتشار آلاینده‌های مضر مانند اکسیدهای نیتروژن (NOx) و مونوکسید کربن (CO) را به شکل قابل توجهی کاهش می‌دهند.

2- عبور گازهای داغ از لوله‌های آتش

گازهای داغ حاصل از احتراق از طریق مجموعه‌ای از لوله‌های فلزی به نام لوله‌های دود (Smoke Tube) عبور می‌کنند. این لوله‌ها درون یک مخزن آب بزرگ قرار گرفته‌اند. همان‌طور که گازهای داغ از این لوله‌ها عبور می‌کنند، حرارت خود را به آب اطراف لوله‌ها منتقل می‌کنند.

3- جذب حرارت توسط آب

آب موجود در مخزن اطراف لوله‌های آتش قرار دارد و به تدریج با جذب حرارت از این لوله‌ها گرم می‌شود. با افزایش دمای آب، آب گرم یا بخار تولید می‌شود.

4- دفع گازهای حاصل از احتراق

پس از آنکه گازهای داغ حرارت خود را به آب منتقل کردند، این گازها از طریق دودکش به فضای بیرون هدایت می‌شوند. این سیستم، به دفع ایمن گازهای حاصل از احتراق کمک می‌کند. به منظور افزایش بازدهی بویلر، می‌توان گاز‌های حاصل از احتراق را قبل از ورود به اتمسفر از اکونومایزر و پیش گرمکن هوا عبور داد تا بتوان بیشترین انرژی را از محصولات احتراق دریافت کرد.

5- کنترل فشار و دما

برای اطمینان از عملکرد ایمن بویلر، فشار و دمای آب یا بخار درون بویلر به‌صورت مداوم توسط سیستم‌های کنترلی نظارت می‌شود. این سیستم‌ها می‌توانند به‌طور خودکار جریان سوخت را تنظیم کرده و دما و فشار آب یا بخار خروجی را کنترل کنند.

اهمیت اکونومایزرها در بهبود عملکرد بویلرهای فایرتیوب

اکونومایزرها یکی از تجهیزات کلیدی در بهبود راندمان حرارتی بویلرها هستند که نقش مهمی در کاهش مصرف انرژی و هزینه‌های عملیاتی دارند. اکونومایزر نوعی مبدل حرارتی است که در یک سمت آن گازهای داغ خروجی از دودکش جریان دارد و در سمت دیگر آن آب در جریان است. این دستگاه‌ها با بهره‌برداری از گرمای گازهای خروجی، که معمولاً در حالت عادی از طریق دودکش هدر می‌روند، به افزایش راندمان کلی سیستم کمک می‌کنند.

عملکرد اکونومایزر

اکونومایزرها با استفاده از حرارت گازهای احتراق خروجی، آب ورودی به بویلر را پیش‌گرم می‌کنند. این فرآیند باعث کاهش انرژی مورد نیاز برای گرم کردن آب می‌شود. در نتیجه: مصرف سوخت کاهش می‌یابد، زیرا بخشی از گرمای مورد نیاز جهت گرم کردن آب آب پیش از ورود به بویلر توسط اکونومایزر تأمین شده است. دمای گازهای خروجی کاهش می‌یابد، که منجر به کاهش تلفات حرارتی و افزایش بهره‌وری می‌شود.

مزایای استفاده از اکونومایزر

• افزایش راندمان حرارتی: اکونومایزرها می‌توانند راندمان بویلر را تا 5 تا 10 درصد افزایش دهند.
• صرفه‌جویی در هزینه‌ها: کاهش مصرف سوخت به‌طور مستقیم هزینه‌های عملیاتی را کاهش می‌دهد.
• کاهش انتشار گازهای گلخانه‌ای: با بهینه‌سازی مصرف سوخت، انتشار گازهای گلخانه‌ای مانند دی‌اکسید کربن کاهش می‌یابد.

مزایای بویلر فایرتیوب

بویلرهای فایرتیوب به دلیل ساختار ساده و عملکرد قابل‌اعتماد، در بسیاری از صنایع کاربرد دارند. این نوع بویلرها از دیرباز به دلیل ویژگی‌های خاص و مزایای متعددی که دارند، محبوبیت بالایی کسب کرده‌اند. برخی از مهم‌ترین مزایای بویلر فایرتیوب عبارت‌اند از:

1- طراحی ساده و ساختار قابل‌اعتماد‌: بویلرهای فایرتیوب به دلیل طراحی ساده خود، فرآیند ساخت و نصب آسانی دارند. این سادگی در طراحی، باعث می‌شود که سیستم‌ها به راحتی قابل تعمیر و نگهداری باشند و خرابی‌های ناشی از پیچیدگی‌های فنی کمتر رخ دهد.

2- هزینه‌های نگهداری پایین‌: بویلر فایرتیوب نیاز به نگهداری و تعمیرات کمتری نسبت به برخی از بویلر واترتیوب دارد. به دلیل طراحی ساده، این بویلرها معمولاً در طول زمان کمتر خراب می‌شوند و هزینه‌های کمتری برای تعمیرات دارند.

3- دوام و طول عمر بالا‌: بویلرهای فایرتیوب معمولاً از مواد مقاوم و باکیفیت ساخته می‌شوند که باعث افزایش طول عمر و دوام آن‌ها می‌شود. در نتیجه، این بویلرها می‌توانند برای مدت طولانی به کار خود ادامه دهند..

4- مناسب برای فشارهای متوسط:‌ بویلرهای فایرتیوب معمولاً در فشارهای متوسط و پایین کار می‌کنند که این ویژگی آن‌ها را برای کاربردهای صنعتی متداول مناسب می‌سازد. از آنجا که بسیاری از صنایع به بخار با فشارهای بالا نیاز ندارند، این بویلرها بهینه‌ترین گزینه برای تولید بخار در این صنایع هستند.

5- صرفه‌جویی در فضا: برخی از انواع بویلرهای فایرتیوب، مانند بویلرهای لوله عمودی، طراحی کم حجمی دارند که فضای کمتری را اشغال می‌کنند. این ویژگی آن‌ها را برای استفاده در مکان‌هایی که فضای در درسترس محدود است، مانند کشتی‌ها و ساختمان‌های کوچک، بسیار مناسب می‌سازد.

6- انعطاف‌پذیری در استفاده از سوخت‌: بویلرهای فایرتیوب قابلیت کار با انواع مختلف سوخت‌های گازی و مایع را دارند. این انعطاف‌پذیری در سوخت به کاربران اجازه می‌دهد تا بر اساس در دسترس بودن سوخت و هزینه‌های آن، نوع سوخت مناسب را انتخاب کنند.

مزایای اشاره شده در بالا باعث شده‌اند که بویلرهای فایرتیوب در بسیاری از کاربردهای صنعتی، نیروگاهی و تجاری به عنوان یکی از انتخاب‌های اصلی برای تولید آب گرم یا بخار مورد توجه قرار گیرند.

معایب بویلرهای فایرتیوب

بویلرهای فایرتیوب دارای محدودیت‌هایی مانند ظرفیت و فشار پایین‌تر، بازده کمتر، و افت فشار بالاتر در مسیر گازها هستند. در ادامه، این معایب به‌طور کامل بررسی می‌شوند.

1-محدودیت ظرفیت‌: دیگ‌های فایرتیوب معمولاً ظرفیت پایین‌تری از دیگ‌های واترتیوب دارند.

2-محدودیت فشار‌: به دلیل نوع ساختمان و عملکرد بویلر فایرتیوب این بویلرها نمی‌توانند برای فشارهای بالا مورد استفاده قرار گیرند.

3-بازده پایین‌تر نسبت به بویلرهای واترتیوب‌: بویلر فایرتیوب سطح انتقال حرارت کوچکتر و در نتیجه بازده کمتری نسبت به بویلرهای واترتیوب دارند.

4-افت فشار نسبتاً زیاد در سمت گازها‌: افت فشار مسیر هوا تا خروجی محصولات احتراق در بویلرهای فایرتیوب نسبت به بویلرهای واترتیوب بیشتر است. به همین دلیل تأمین هوای احتراق نیاز به فن قوی‌تر و مصرف انرژی بیشتری دارد.

5-پاسخ کندتر به تغییرات بار گرمایشی: یک بویلر فایرتیوب در مقایسه با یک بویلر واترتیوب با ظرفیت مشابه، حجم آب بیشتری دارد. به همین دلیل، برای تغییر دمای خروجی و پاسخ به تغییرات بار گرمایشی به زمان بیشتری نیاز دارد.

استانداردهای فنی بویلر فایرتیوب

در زمینه بویلر فایرتیوب استانداردهای مختلف ملی و بین‌المللی تدوین شده‌اند که مهم‌ترین آن‌ها عبارتند از:

• استاندارد اروپایی EN 12953
• استاندارد انگلیسی BS 2790
• استاندارد ملی 22156

کاربردهای بویلر فایرتیوب

بویلرهای فایرتیوب در مقایسه با بویلرهای واترتیوب عموماً برای ظرفیت‌های پایین‌تر به کار گرفته می‌شوند. مهم‌ترین کاربردهای بویلر فایرتیوب موارد زیر هستند:

• سیستم‌های گرمایش مرکزی ساختمان‌ها
• تأمین آب گرم یا بخار واحدهای صنعتی مانند صنایع شیمیایی، دارویی، غذایی، نساجی و …

راهنمای انتخاب بویلر فایرتیوب

انتخاب یک بویلر فایرتیوب مناسب، تاثیر مستقیم بر راندمان سیستم، طول عمر تجهیزات و هزینه‌های عملیاتی دارد. بسته به کاربرد صنعتی، ظرفیت مورد نیاز، شرایط آب و سوخت و سایر پارامترهای عملیاتی، بویلرها باید به دقت ارزیابی شوند. در ادامه مهم‌ترین عواملی که در انتخاب بویلر فایرتیوب باید مد نظر قرار گیرند، آورده شده است:

ظرفیت حرارتی مورد نیاز (Thermal Capacity): بویلر باید توانایی تولید بخار یا آب گرم متناسب با فرآیند یا سیستم گرمایشی شما را داشته باشد. اگر ظرفیت کمتر از نیاز انتخاب شود، سیستم کارایی لازم را نخواهد داشت و در صورت انتخاب بیش از حد، انرژی هدر می‌رود و هزینه‌های سرمایه‌گذاری افزایش می‌یابد. برآورد دقیق بار حرارتی ساختمان یا فرآیند صنعتی، کلید انتخاب ظرفیت درست است.

نوع سوخت مصرفی (Fuel Type): نوع سوخت مورد استفاده مانند گاز طبیعی، گازوئیل یا نفت سنگین، تعیین‌کننده طراحی مشعل، شکل محفظه احتراق و الزامات ایمنی بویلر است. بویلری که انعطاف در مصرف چند نوع سوخت داشته باشد، می‌تواند گزینه اقتصادی‌تری در بلندمدت باشد و وابستگی به یک نوع سوخت را کاهش دهد.

فشار و دمای کاری (Operating Pressure & Temperature): بویلر فایرتیوب معمولاً برای فشارهای پایین تا متوسط مناسب است. بنابراین فشار و دمای بخار یا آب گرم خروجی باید مطابق با نیاز سیستم انتخاب شود.

راندمان حرارتی (Thermal Efficiency): راندمان یکی از مهم‌ترین معیارهای انتخاب بویلر است. راندمان بالاتر به معنای مصرف سوخت کمتر و هزینه عملیاتی پایین‌تر است. بویلرهای سه پاس و چهار پاس یا مدل‌های چگالشی راندمان بالاتری نسبت به بویلرهای دو پاس دارند. بررسی راندمان واقعی بویلر در شرایط عملیاتی اهمیت زیادی دارد.

کیفیت آب و سیستم تغذیه (Water Quality & Feed System): در بویلرهای فایرتیوب نیز کیفیت آب اهمیت زیادی دارد. وجود سختی، املاح یا ناخالصی‌ها می‌تواند باعث تشکیل رسوب روی سطوح حرارتی و خوردگی لوله‌ها شود. این مسئله علاوه بر کاهش راندمان، هزینه‌های نگهداری را افزایش می‌دهد. بنابراین در زمان انتخاب بویلر، باید به دسترسی به سیستم‌های تصفیه و سختی‌گیر آب توجه کرد تا عملکرد بلندمدت و مطمئن بویلر تضمین شود.

فضای موجود و جانمایی (Available Space & Layout): ابعاد بویلر و شیوه نصب باید با فضای موتورخانه یا محل نصب متناسب باشد. بویلرهای فایرتیوب معمولاً به صورت افقی طراحی می‌شوند، اما در ظرفیت‌های پایین مدل‌های عمودی هم وجود دارند. توجه به مسیر دسترسی برای سرویس و نگهداری اهمیت بالایی دارد.

قابلیت نگهداری و دسترسی به قطعات (Maintenance & Spare Parts Availability): انتخاب بویلری که قطعات یدکی آن به راحتی در دسترس باشد و امکان سرویس دوره‌ای سریع و آسان را فراهم کند، باعث کاهش زمان خواب سیستم و هزینه‌های نگهداری می‌شود. طراحی ساده‌تر بویلر فایرتیوب نسبت به واترتیوب، یک مزیت مهم در این زمینه است.

استانداردها و الزامات ایمنی (Standards & Safety Requirements): بویلر انتخابی باید با استانداردهای معتبر ملی و بین‌المللی مطابقت داشته باشد. تجهیزاتی مانند شیر اطمینان، سنسورهای فشار و دما و سیستم‌های کنترلی پیشرفته نقش مهمی در افزایش ایمنی و کاهش خطرات احتمالی دارند.

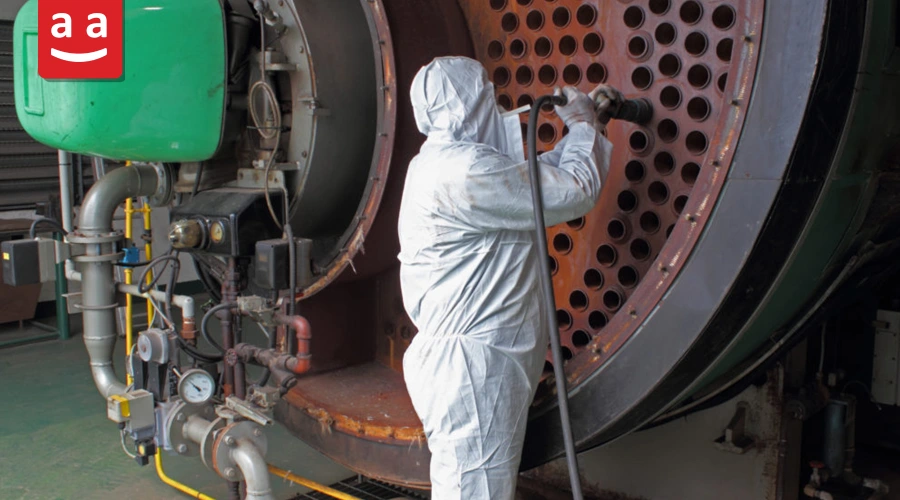

نکات فنی و نصب و نگهداری بویلر فایرتیوب

برای کارکرد مطمئن و طولانی مدت بویلر فایرتیوب، رعایت چند نکته ساده اما حیاتی ضروری است:

• انتخاب محل مناسب: بویلر باید در محلی خشک و دارای تهویه مناسب نصب شود و دسترسی برای سرویس و تعمیرات آسان باشد.
• بازرسی مسیرهای دود و گاز: دودکش و لوله‌های عبور گاز باید همیشه تمیز و بدون انسداد باشند تا راندمان حفظ شود.

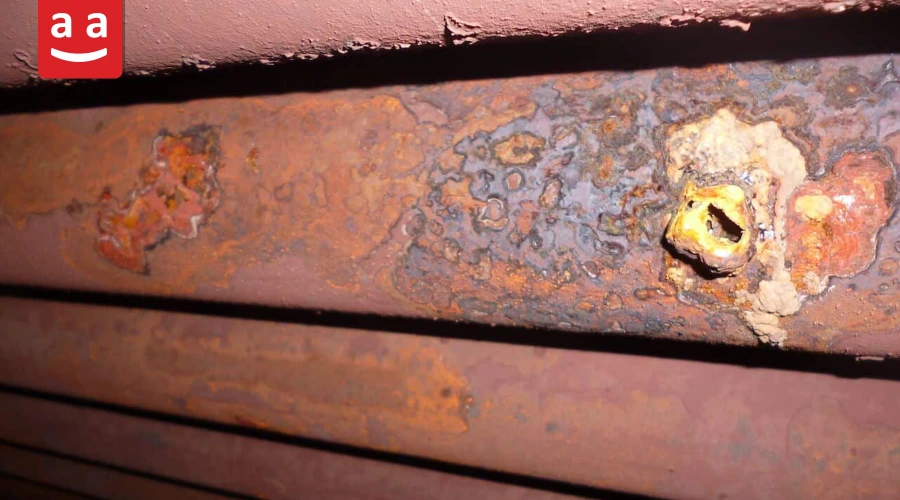

• کیفیت آب: استفاده از آب با سختی کنترل شده و عاری از ناخالصی، از رسوب و خوردگی جلوگیری می‌کند.
• سیستم ایمنی: پیش از راه‌اندازی، عملکرد صحیح شیر اطمینان، مانومتر و سنسورهای کنترلی باید چک شود.
• بازرسی دوره‌ای: وضعیت لوله‌ها، محفظه احتراق و اتصالات باید به طور منظم بررسی شود تا از نشتی یا ترک حرارتی پیشگیری شود.
• راه‌اندازی اصولی: گرم کردن بویلر باید آرام و مطابق دستورالعمل سازنده انجام شود تا تنش‌های حرارتی به حداقل برسند.

مشعل مناسب برای بویلرهای فایرتیوب

انتخاب مشعل مناسب، نقش حیاتی در عملکرد پایدار و راندمان حرارتی بویلر فایرتیوب دارد. مشعل باید با ظرفیت حرارتی بویلر هماهنگ باشد، سوخت را بهینه بسوزاند و شعله‌ای یکنواخت تولید کند تا دمای محفظه احتراق ثابت بماند و تنش‌های حرارتی کاهش یابد. همچنین، دسترسی آسان برای سرویس و تمیزکاری و وجود سیستم‌های ایمنی برای کنترل شعله و فشار، از الزامات مهم انتخاب مشعل بویلر فایر تیوب است.

همانطور که گفته شد انتخاب مشعل مناسب تاثیر مستقیمی بر راندمان بویلر دارد. با توجه به صرفه اقتصادی و آلایندگی کم، امروزه استفاده از انواع مشعل گازی در بویلرهای فایرتیوب بسیار رایج است.

سوالات متداول درباره بویلر فایر تیوب

سوال‌: بویلر فایر تیوب چیست و چگونه کار می‌کند؟

بویلر فایر تیوب دیگی است که در آن گازهای داغ حاصل از احتراق از داخل لوله‌های فلزی عبور کرده و آب یا بخار اطراف آن‌ها را گرم می‌کند. این طراحی باعث انتقال حرارت مؤثر و تولید بخار یا آب گرم می‌شود.

سوال‌: آیا بویلر فایرتیوب برای کار در فشار بالا مناسب است؟

بویلرهای فایرتیوب برای فشارهای متوسط طراحی شده‌اند و در فشارهای بالا احتمال تنش حرارتی، ترک لوله‌ها و نشتی افزایش می‌یابد. به همین دلیل برای کاربردهایی با فشار بالا، معمولاً از بویلر واتر تیوب استفاده می‌شود.

سوال‌: بویلر فایرتیوب چند پاس چیست؟

تعداد پاس‌ها نشان‌دهنده مسیر عبور گازهای داغ در لوله‌ها است. هر چه تعداد پاس بیشتر باشد، سطح تبادل حرارت افزایش یافته و راندمان بویلر بالاتر می‌رود. بویلرهای دو، سه و چهار پاس رایج‌ترین نمونه‌ها هستند.

سوال‌: فواصل سرویس دوره‌ای بویلر فایرتیوب چقدر است؟

بازرسی و سرویس بویلر فایرتیوب بهتر است حداقل هر ۶ ماه یک‌بار انجام شود. این سرویس شامل بررسی مسیرهای دود، لوله‌ها، محفظه احتراق، شیرهای اطمینان و تجهیزات کنترلی است.

بویلرهای فایرتیوب؛ انتخابی مطمئن برای کاربردهای صنعتی

بویلر فایر تیوب بسته به نوع طراحی می‌توانند با سوخت‌های مختلف گازی، مایع و جامد کار کنند و کاربردهای متنوعی دارند که مهم‌ترین آن‌ها سیستم‌های گرمایش مرکزی و تأمین آب گرم یا بخار واحدهای صنعتی است.
