بررسی کامل بویلر چگالشی از مزایا تا کاربردها

بویلر چگالشی (Condensing Boiler) به عنوان یکی از پیشرفته‌ترین و کارآمدترین تجهیزات در سیستم‌های گرمایشی مدرن، انقلابی در کاهش هزینه‌های انرژی و افزایش بهره‌وری صنایع ایجاد کرده است. این تجهیزات به دلیل طراحی منحصربه‌فرد و توانایی بالا در بازیابی حرارت، گزینه‌ای ایده‌آل برای تامین گرمایش مجتمع‌های مسکونی، استخرها، ساختمان‌های تجاری و فرآیندهای پیچیده صنعتی به شمار می‌روند. به‌کارگیری این فناوری نه تنها راندمان سیستم‌های حرارتی را به طور چشمگیری افزایش می‌دهد، بلکه مصرف سوخت و هزینه‌های جاری موتورخانه را به حداقل می‌رساند.

پیشنهاد می‌کنیم پیش از شروع، برای آشنایی با مفاهیم پایه ابتدا مقاله معرفی انواع بویلر صنعتی را بخوانید. در ادامه این مطلب، به بررسی کامل عملکرد، مزایا و انواع بویلرهای چگالشی و نقش آن‌ها در بهینه‌سازی مصرف انرژی می‌پردازیم.

بویلر چگالشی چیست؟

بویلر چگالشی نوعی سیستم گرمایشی پیشرفته است که با سوخت گاز یا گازوئیل کار می‌کند و هدف اصلی آن، به حداکثر رساندن بازدهی انرژی است. این دستگاه با متراکم و چگالیده کردن بخار آب موجود در محصولات احتراق، گرمای نهانی را که در بویلرهای معمولی از طریق دودکش هدر می‌رود، بازیابی می‌کند.

این فرآیند بهینه‌سازی انرژی در بویلرهای چگالشی (که در دو نوع بویلر آب‌گرم و بخار تولید می‌شوند) به دو روش انجام می‌شود:

• کاهش دمای گازهای خروجی: ساختار بویلر دمای گازهای حاصل از احتراق را به کمتر از نقطه شبنم می‌رساند تا بخار آب موجود در آن‌ها مایع شود.
• پایین بودن دمای آب برگشتی: دمای پایین آب ورودی به بویلر، باعث خنک شدن گازهای داغ و چگالش سریع بخار می‌شود.

با جذب این گرمای بازیافتی، راندمان دستگاه به حدود 98% می‌رسد که به معنای تولید گرمای بیشتر با مصرف سوخت کمتر است.

نکته: آب حاصل از این چگالش به دلیل ترکیب با گازهای خروجی، خاصیت اسیدی دارد. به همین دلیل، برای جلوگیری از خوردگی و آسیب به تجهیزات، تمام لوله‌ها و دودکش این بویلرها از جنس مواد مقاومی مثل استیل ضدزنگ 316 ساخته می‌شوند.

اجزای دیگ بخار چگالشی

بویلر‌های چگالشی معمولا اجزای کلی مشترکی با سایر بویلر‌ها دارند و طراحی خاص آن‌ها باعث ایجاد عملکرد‌ چگالشی می‌شود‌. این سیستم‌ها از اجزای کلیدی مانند محفظه احتراق، مشعل، مبدل حرارتی، دودکش ضدخوردگی و سیستم کنترل هوشمند تشکیل شده‌اند. در این بویلرها معمولاً از مشعل‌های پیشرفته مانند پریمیکس استفاده می‌شود که احتراقی پاک و کارآمد داشته باشد‌. برای اطلاعات بیشتر درباره راهنمای خرید و مشاهده انواع این مشعل، به صفحه خرید مشعل پریمیکس مراجعه کنید.

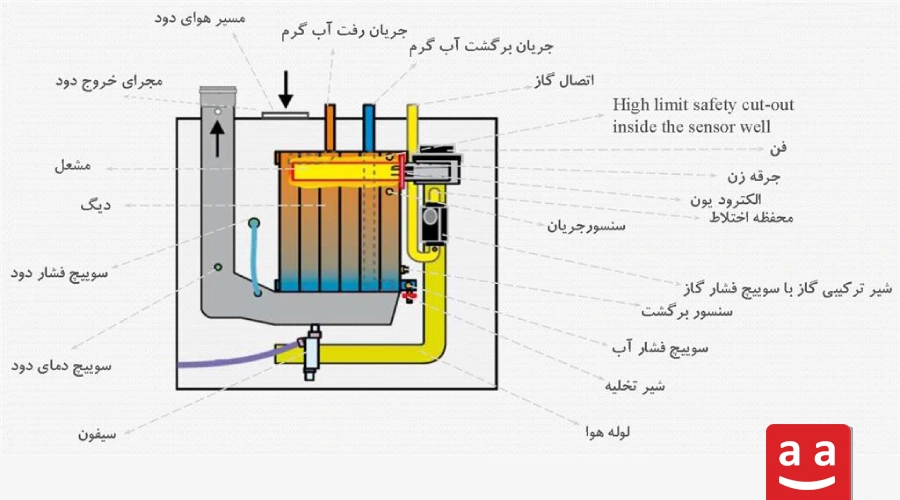

در ادامه، اجزای بویلر چگالشی به‌صورت تصویری و با جزئیات معرفی می‌شوند.

مزایای بویلر چگالشی

بویلر چگالشی به دلیل طراحی پیشرفته و بهره‌گیری از فناوری‌ بهینه‌سازی انرژی، مزایای متعددی دارد از جمله:

• راندمان حرارتی بالاتر: بویلرهای چگالشی به دلیل استفاده از حرارت نهان بخار آب در گازهای خروجی، بازدهی بیشتری نسبت به بویلرهای غیر چگالشی دارند.
• کاهش مصرف سوخت: راندمان بالای بویلرهای چگالشی به معنی استفاده بهتر از انرژی موجود در سوخت است. این ویژگی منجر به کاهش مصرف سوخت و کاهش هزینه‌های انرژی می‌شود.
• طراحی فشرده: بویلرهای چگالشی معمولاً طراحی فشرده و کوچکی دارند که نیاز به فضای کمتری در موتورخانه‌ها دارند. این بویلرها برای ساختمان‌های با محدودیت فضا بسیار مفید هستند.
• کاهش تولید گاز گلخانه‌ای دی‌اکسید کربن: به دلیل مصرف سوخت کمتر و استفاده بهینه‌تر از انرژی، تولید گاز دی‌اکسید کربن کاهش می‌یابد. این ویژگی به کاهش اثرات مخرب زیست‌محیطی و درنتیجه به کاهش تغییرات آب‌وهوایی کمک می‌کند.

با توجه به مزایای ذکرشده بویلرهای چگالشی، در سیستمی به نام «پلنتا» که توسط شرکت پاکمن طراحی و ساخته شده است، از این نوع بویلرها استفاده می‌شود. این سیستم یکی از سامانه‌های تزریق دی‌اکسید کربن به‌شمار می‌آید و نقش مهمی در بهینه‌سازی شرایط رشد گیاهان ایفا می‌کند. برای آشنایی بیشتر با این سیستم و همچنین سیستم‌های گرمایشی مورد استفاده در گلخانه‌ها، می‌توانید مقاله «سیستم‌های گرمایش گلخانه» را مطالعه کنید.

انواع بویلر چگالشی

بویلرهای چگالشی از نظر ساختاری به دسته‌های مختلفی تقسیم می‌شوند که هر کدام ویژگی‌های فنی منحصر به فردی دارند. این بویلرها به‌طور کلی می‌توانند در دو ساختار اصلی فایرتیوب (لوله آتشی) و واترتیوب (لوله آبی) طراحی و تولید شوند. انتخاب میان این مدل‌ها به عواملی نظیر ظرفیت مورد نیاز، فضای در دسترس موتورخانه و نوع سوخت مصرفی بستگی دارد. در جدول زیر، خلاصه‌ای از ویژگی‌ها و کاربردهای انواع این بویلرها آورده شده است:

نوع بویلر	توضیح کوتاه	کاربرد
بویلر چگالشی کویل‌دار (واترتیوب)	آب درون لوله‌ها یا کویل‌ها جریان دارد و با جذب انرژی از شعله گرم می‌شود؛ دارای دو محفظه احتراق و کندانس است.	ظرفیت‌های بالا، کاربردهای صنعتی و محیط‌هایی که نیاز به کارکرد با هر نوع آب (بدون سختی‌گیر) دارند.
بویلر فشرده چگالشی (مبدل چگالشی)	نسل پیشرفته واترتیوب با ابعاد کوچک که در آن مشعل پریمیکس در بالا نصب شده و آب در کانال‌های ویژه جریان دارد.	ساختمان‌هایی که با محدودیت فضا در موتورخانه مواجه هستند.
بویلر فایرتیوب چگالشی	گازهای داغ حاصل از احتراق از درون لوله‌های دود (استیل ضدزنگ) عبور کرده و آبِ اطراف لوله‌ها را گرم می‌کنند.	سیستم‌هایی که نیاز به استفاده از مشعل‌های گازسوز یا دوگانه‌سوز (گاز و گازوئیل) دارند.

علاوه بر دسته‌بندی‌های ساختاری فوق، بویلرهای چگالشی در مدل‌های تخصصی‌تری نیز تولید می‌شوند که برای شرایط عملیاتی خاص بهینه‌سازی شده‌اند. برای مثال، مدل‌هایی مانند رایکا که از نوع کویل‌دار هستند، برای ظرفیت‌های بالا و صنایع سنگین طراحی شده‌اند، در حالی که مدل‌های عمودی مانند اپتیما با هدف اشغال کمترین فضای ممکن و راندمان بسیار بالا در محیط‌های تجاری به کار می‌روند.

بویلرچگالشی کویل‌دار

بویلرهای چگالشی کویل‌دار از نوع بویلرهای واترتیوب هستند که در آن‌ها آب درون لوله‌ها یا کویل‌ها جریان دارد و گازهای داغ احتراق اطراف آن‌ها حرکت می‌کنند. آرایش لوله‌ها (مارپیچ، صاف یا صفحه‌ای) به‌گونه‌ای طراحی شده که سطح تماس و زمان ماند گازها را برای انتقال بهینه حرارت افزایش دهد. آب درون لوله‌ها با جذب انرژی از شعله مشعل گرم شده و از بویلر خارج می‌شود.

به دلیل طراحی خاص محفظه احتراق و نزدیکی شعله به لوله‌ها، استفاده از مشعل‌های پریمیکس توصیه می‌شود. این مشعل‌ها با ترکیب بهینه سوخت و هوا، تولید NOx و CO را به حداقل رسانده و از داغ شدن موضعی لوله‌ها جلوگیری می‌کنند. با این حال، در برخی طراحی‌ها می‌توان از مشعل‌های نازل‌میکس یا دوگانه‌سوز استفاده کرد که انتخاب آن‌ها به عواملی مانند میزان آلایندگی، پایداری شعله و سازگاری با محفظه بستگی دارد.

بویلرهای چگالشی رایکا، یکی از محصولات دیگ چگالشی پاکمن، نمونه‌ای از بویلرهای چگالشی کویل‌دار هستند. به دلیل تماس مستقیم لوله‌ها با محصولات احتراق (که دمای پایین و خاصیت خورندگی دارند)، استفاده از لوله‌های استیل مقاوم به خوردگی و دودکش‌های ساخته‌شده از مواد ضدخوردگی ضروری است

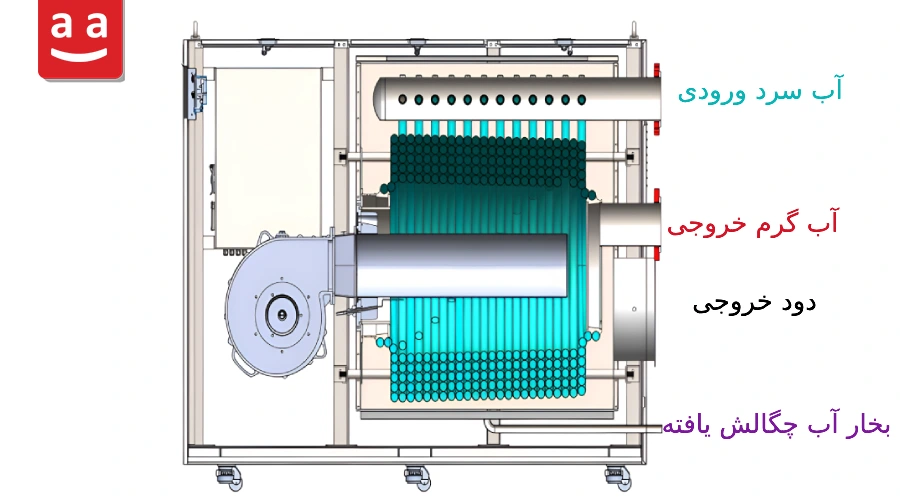

بویلرهای چگالشی کویل‌دار مدرن معمولاً دارای محفظه‌ای هستند که با یک صفحه جداکننده به دو بخش تقسیم می‌شود:

• محفظه احتراق: محل قرارگیری مشعل و انجام فرآیند احتراق.
• محفظه کندانس: جایی که فرآیند چگالش بخار آب رخ می‌دهد. در این بخش، حرارت نهان بخار جذب شده، دمای آب ورودی افزایش یافته و راندمان بویلر به‌طور قابل‌توجهی بهبود می‌یابد.

بویلر فشرده چگالشی

بویلرهای چگالشی فشرده، که گاهی «مبدل‌های چگالشی» نیز نامیده می‌شوند، نسل پیشرفته‌ای از بویلرهای چگالشی واترتیوب هستند که با هدف افزایش بازده و کاهش ابعاد طراحی شده‌اند. در این مدل‌ها، مشعل پریمیکس در بخش بالایی بویلر نصب می‌شود و با ترکیب کامل هوا و سوخت، شعله‌ای یکنواخت و پایدار ایجاد می‌کند. در نتیجه آن احتراقی کامل و انتشار حداقلی آلاینده‌هاست.

گازهای داغ حاصل از احتراق پس از ورود به محفظه مبدل، از میان ردیفی از صفحات یا پره‌های فلزی عبور می‌کنند. این صفحات، که به صورت متوالی و با فاصله‌ای دقیق چیده شده‌اند، سطح تماس گاز با فلز را به حداکثر رسانده و موجب افزایش سرعت و کیفیت انتقال حرارت می‌شوند.

آب در کانال‌های ویژه‌ای که درون بدنه بویلر تعبیه شده‌اند، جریان دارد. مسیر حرکت آب به گونه‌ای طراحی شده است که عمود بر جهت عبور گازهای داغ قرار گیرد (جریان متقاطع). این آرایش باعث حفظ اختلاف دمای مؤثر بین سیال و گاز، بهبود نرخ تبادل حرارت و ارتقای چشمگیر راندمان کلی بویلر می‌شود.

بویلر فایرتیوب چگالشی

بویلرهای فایرتیوب چگالشی نوعی از بویلرهای چگالشی هستند که در آن‌ها گازهای داغ ناشی از احتراق از طریق لوله‌های دود (یا لوله‌های آتش) عبور کرده و آب اطراف این لوله‌ها را گرم می‌کنند. این بویلرها به مشعل‌های پریمیکس و نازل‌های میکس مجهز هستند.

طراحی محفظه احتراق در بویلرهای فایرتیوب چگالشی به‌گونه‌ای است که امکان استفاده از مشعل‌های گازسوز (له خصوص مشعل دوگانه‌سوز که قابلیت استفاده از سوخت گازی و مایع دارد) را فراهم می‌کند. گازهای داغ احتراق پس از عبور از محفظه احتراق وارد لوله‌های دود شده و در آنجا بخار آب موجود در گازهای احتراق به حالت مایع (چگالش) تبدیل می‌شود. این بخار مایع‌شده از طریق خروجی به سیستم فاضلاب هدایت می‌گردد.

در انتخاب جنس لوله‌های دود باید دقت شود، زیرا بخار آب چگالش‌شده به دلیل خاصیت اسیدی خود می‌تواند لوله‌های معمولی را دچار خوردگی کند. به همین دلیل، استفاده از لوله‌های دود ساخته‌شده از استیل ضدزنگ و مقاوم در برابر خوردگی ضروری است. همچنین، به دلیل خورنده بودن محصولات احتراق، دودکش این بویلرها نیز باید از موادی با مقاومت بالا در برابر خوردگی ساخته شود.

راندمان بویلر چگالشی

راندمان بویلر به‌صورت نسبت انرژی گرمایی مفیدی که برای افزایش دمای آب تولید می‌کند به انرژی سوخت مصرف‌شده تعریف می‌شود.این انرژی مصرفی سوخت، بر اساس ارزش حرارتی آن سنجیده شده که خود دو تعریف دارد:

• ارزش حرارتی ناخالص (HHV): حالتی است که در آن بخار آب حاصل از محصولات احتراق به عنوان مایع در نظر گرفته می‌شود و بنابراین شامل انرژی نهان تبخیر آب است. از آنجا که بویلرهای چگالشی با بازیابی همین انرژی نهان به کار می‌کنند، برای محاسبه عملی و دقیق راندمان آنها، این راندمان باید بر مبنای ارزش حرارتی ناخالص سنجیده شده و به راندمان ناخالص مرسوم است. راندمان ناخالص همیشه کمتر از 100 است.
• ارزش حرارتی خالص (LHV): اعلام راندمان بالاتر از ۱۰۰ درصد (یا راندمان خالص) برای بویلرهای چگالشی بیشتر جنبه تبلیغاتی دارد. این راندمان بر اساس ارزش حرارتی خالص (LHV) محاسبه می‌شود، که حرارت نهان بخار آب را در نظر نمی‌گیرد. به همین دلیل، برای ارزیابی دقیق‌تر و واقعی‌تر، بهتر است راندمان بویلرهای چگالشی بر اساس ارزش حرارتی ناخالص محاسبه شود که نشان‌دهنده بازده واقعی این بویلرهاست و می‌تواند به ۹۸ درصد نیز برسد.

کاربرد بویلر چگالشی

دو مورد از کاربردهای رایج بویلرهای چگالشی شامل استفاده از آن‌ها برای گرمایش از کف و تامین گرمایش آب استخرها می‌باشد. به علاوه بویلرهای چگالشی در خشک‌شویی‌ها، تامین آب گرم مراکزدرمانی ، صنایع غذایی و همچنین تامین گرمایش گلخانه‌ها نقش مهمی دارند.

گرمایش از کف

بویلر چگالشی به دلیل راندمان بالا و توانایی کار با دماهای پایین‌تر، گزینه‌ای ایده‌آل برای سیستم‌های گرمایش از کف ساختمان‌ها است. در سیستم‌های گرمایش از کف، آب گرم در لوله‌های تعبیه‌شده در کف ساختمان جریان پیدا می‌کند و به تدریج گرما را به محیط اطراف منتقل می‌کند. با توجه به پایین تر بودن دمای گرمایش از دمای شبنم محصولات احتراق، بویلر چگالشی انتخاب مناسبی است.

همچنین برای تعویض سیستم‌ گرمایش ساختمان‌های قدیمی به سیستم‌های جدید مثل گرمایش از کف، یکی از مشکلات اصلی اندازه بویلرها است. با توجه به فشرده بودن ساختار بویلرهای چگالشی، انتخاب یک بویلر چگالشی مناسب می‌تواند این مشکل را حل کند.

گرمایش آب استخر

در استخرها برای گرمایش‌ آب، نیار به یک منبع گرمایش است. معمولا در استخرها، نیاز است که آب تا دمای 30 درجه سانتیگراد گرم شود. انتخاب این دما به این علت است که آب استخر برای شنا دمای مناسبی داشته و همچنین از رشد باکتری در آن جلوگیری شود. در استخرها آب برگشتی به بویلر سرد است. بویلر چگالشی با چگالش بخار آب راندمان بالایی دارد. به همین دلیل بویلر های چگالشی انتخابی مناسب برای گرمایش آب استخر هستند.

مقایسه راندمان بویلرهای چگالشی و غیرچگالشی

راندمان یکی از مهم‌ترین معیارها در انتخاب بویلرها است. بویلرهای چگالشی و غیرچگالشی به دلیل طراحی و عملکرد متفاوت، راندمان‌های متفاوتی ارائه می‌دهند. در ادامه به مقایسه این دو نوع بویلر از منظر راندمان و عوامل مرتبط پرداخته می‌شود.

راندمان بویلرهای غیرچگالشی

در بویلرهای غیر چگالشی، بخار آب حاصل از احتراق همراه با گازهای داغ از طریق دودکش خارج می‌شود، که باعث از دست رفتن گرمای نهان بخار آب می‌شود. این بویلرها توانایی بازیابی این انرژی نهان را ندارند. به همین دلیل بخشی از انرژی سوخت در گازهای خروجی در دودکش هدر می‌رود. راندمان حرارتی این بویلرها معمولاً بین 85% تا 92% است.

راندمان بویلرهای چگالشی

راندمان بویلرهای چگالشی بیشتر از بویلرهای غیرچگالشی است، زیرا این بویلرها قادرند انرژی نهان بخار آب را که در بویلرهای غیرچگالشی از دست می‌رود، بازیابی کنند. در این بویلرها، پس از احتراق سوخت، بخار آب چگالیده شده و گرمای نهان آن به سیستم بازمی‌گردد. این گرمای نهان به آب ورودی به بویلر منتقل شده و آن را گرم می‌کند. بازیابی این گرمای نهان باعث شده که راندمان بویلرهای چگالشی به 98% برسد. بنابراین، بویلرهای چگالشی انرژی کمتری را در گازهای خروجی از دست می‌دهند و کارایی کلی سیستم را بهبود می‌بخشند.

مزایای بویلرهای چگالشی نسبت به غیرچگالشی

بویلرهای چگالشی با بهره‌گیری از فناوری پیشرفته، مصرف انرژی را بهینه‌تر می‌کنند. در ادامه، مزایای این بویلرها نسبت به انواع غیرچگالشی آورده شده است:

• کاهش هزینه سوخت: راندمان بالاتر منجر به صرفه‌جویی قابل توجه در مصرف سوخت می‌شود.
• کاهش گازهای گلخانه‌ای: با بهره‌وری بیشتر، انتشار گازهای گلخانه‌ای مانند CO₂ کاهش می‌یابد.
• طراحی فشرده: بویلرهای چگالشی معمولاً به‌طور فشرده طراحی می‌شوند. به همین دلیل نسبت به بویلرهای غیرچگالشی به فضای کمتری برای نصب در موتورخانه‌ها نیاز دارند.

ویژگی‌های بویلر چگالشی پاکمن

دیگ‌های چگالشی پاکمن، یکی از پیشرفته‌ترین انواع دیگ‌های آبگرم در بازار ایران هستند که با تمرکز بر راندمان بالا، صرفه‌جویی در انرژی و سازگاری با محیط زیست طراحی شده‌اند. این بویلرها با استفاده از فناوری چگالش بخار آب موجود در گازهای احتراق، انرژی نهان را بازیافت کرده و راندمان را به طور قابل توجهی افزایش می‌دهند. در ادامه، ویژگی‌های کلیدی این محصولات را بررسی می‌کنم.

شرکت پاکمن بویلرهای چگالشی خود را در سه مدل اصلی عرضه می‌کند:

• رایکا (Rayka): مدل کویل‌دار با فناوری انتقال حرارت پالسی شعاعی، مناسب برای ظرفیت‌های بالا و کاربردهای صنعتی. این مدل بدون محدودیت ظرفیت و فشار کاری ساخته می‌شود و قابلیت کارکرد با هر نوع آب (بدون نیاز به سختی‌گیر) دارد.
• آتریسا (Atrisa): تمرکز بر راندمان بالا و طراحی فشرده، ایده‌آل برای ساختمان‌های مسکونی و تجاری.

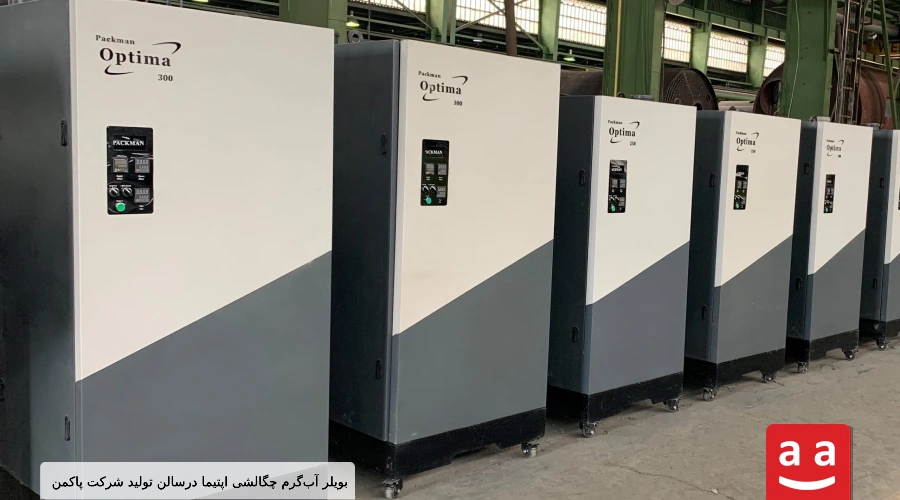

• اپتیما (Optima): مدل عمودی با حجم آب بالا، مناسب برای ظرفیت‌های ۱۰۰ تا ۶۰۰ کیلووات. این مدل با لوله‌های استیل ۳۱۶L ساخته شده و راندمان تا ۹۸.۹% در حالت HHV (ارزش حرارتی بالاتر) دارد.

هر سه مدل قابلیت کارکرد تا دمای ۸۵ درجه سانتی‌گراد را دارند و بسته به درخواست مشتری، می‌توانند با سوخت گاز طبیعی یا دوگانه‌سوز (گاز-گازوئیل) عمل کنند.

بویلر چگالشی راهکاری بهینه برای تأمین گرمایش

بویلرهای چگالشی به‌عنوان نسل جدید سیستم‌های گرمایشی، با راندمان بالا و مصرف بهینه سوخت، انتخابی مناسب برای کاربردهای صنعتی محسوب می‌شوند. این دستگاه‌ها با بازیافت حرارت نهان موجود در بخار آب، موجب صرفه‌جویی در مصرف سوخت، کاهش هزینه‌های انرژی و محدود شدن انتشار آلاینده‌ها می‌گردند.

شرکت پاکمن به‌عنوان یکی از تولیدکنندگان معتبر بویلرهای چگالشی، با عرضه محصولاتی با کیفیت و طراحی‌های روز، به صنعت‌گران در دستیابی به سامانه‌های گرمایشی پایدار و کارآمد یاری می‌رساند. این شرکت با تجربه‌ای ارزشمند در زمینه طراحی و ساخت بویلرهای چگالشی، راهکارهایی متناسب با نیازهای اختصاصی مشتریان ارائه می‌کند.

سوالات متداول درباره بویلر چگالشی

بویلر چگالشی چیست و چگونه کار می‌کند؟

بویلر چگالشی با بازیافت حرارت نهان بخار آب در گازهای احتراق، راندمان را تا 98% افزایش می‌دهد. دمای گازها را به 50-60 درجه سانتی‌گراد کاهش داده و گرمای اضافی را به آب منتقل می‌کند.

مزایای بویلرهای چگالشی چیست؟

راندمان 98.9%، کاهش 50% مصرف سوخت، طراحی فشرده، کاهش CO2 و عمر بالا.

بویلر چگالشی چه کاربرد‌هایی دارد؟

بویلر چگالشی برای گرمایش از کف، تامین آب گرم استخر، گرمایش ساختمان‌های مسکونی و تجاری، خشک‌شویی، صنایع غذایی و گلخانه‌ها کاربرد دارد.

چه مشعلی برای بویلرهای چگالشی مناسب است؟

مشعل‌های پریمیکس با احتراق پاک و NOx  کم ، بهترین انتخاب برای بویلرهای چگالشی هستند.

بویلر‌های چگالشی به چند دسته تقسیم می‌شوند؟

بویلرهای چگالشی به سه دسته اصلی فایرتیوب، واترتیوب کویل‌دار و فشرده تقسیم می‌شوند.
