توان
9000 کیلووات
سوخت
گاز طبیعی (NG)
عملکرد
مادولار الکترونیکی
ساختار مشعل
دوال بلاک
کد محصول
RGBM950DB
جهت استعلام قیمت با کارشناسان ما در ارتباط باشید.
جهت استعلام قیمت با کارشناسان ما در ارتباط باشید.
| ویژگی فنی | مقدار | واحد |
|---|---|---|
| توان نامی حرارت | 1000-9000 / 860-7744 | (kW) / (Mcal/h) |
| کلاس ناکس | II | — |
| نسبت تبدیل | 1:9 | — |
| توان نامی گاز G20 | 1000-9000 | kW |
| میزان جریان گاز G20 | 100-900 | m³/h |
| توان نامی گاز G25 | 1000-9000 | kW |
| میزان جریان گاز G25 | 116-1047 | m³/h |
| توان نامی LPG | 1400-9000 | kW |
| میزان جریان گاز LPG | 54-349 | m³/h |
| توان نامی گازوئیل | -- | kW |
| میزان جریان گازوئیل | -- | kg/h |
| توان نامی مازوت | -- | kW |
| میزان جریان مازوت | -- | kg/h |
| فشار خط گاز (فشار پایین) | 181-360 | mbar |
| فشار خط گاز (فشار بالا) | 2.5-4 | bar |
| اندازه لوله گاز ورودی(فشار پایین) | DN 100 | — |
| اندازه لوله گاز ورودی (فشار بالا) | DN 80 | — |
| فاز تأمین برق | 3 | ph |
| فرکانس تأمین برق | 50 | Hz |
| ولتاژ تأمین برق | 380-400 | V |
| قدرت موتور الکتریکی فن | -- | kW |
| سرعت موتور فن | -- | rpm |
| مدل پمپ | -- | — |
| قدرت پمپ موتور | -- | kW |
| سرعت پمپ موتور | -- | rpm |
| حالت کارکرد گاز | Electrical Modular | — |
| حالت کارکرد گازوئیل | -- | — |
| فن سانتریفیوژ | -- | mm |
| IP با ارجاع به ISIRI 2868 | 43 | — |
| ابعاد کل | 1845x1095x865 | mm |
| وزن | 450 | Kg |

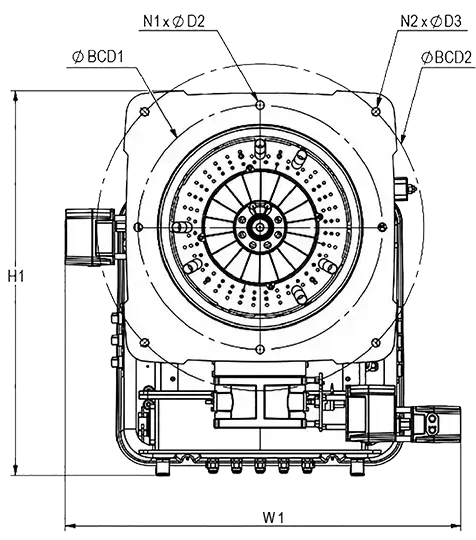

| مدل مشعل | L1 | L2 | L4 | L5 | L6 | L7 | W1 | H1 | H2 | D1 | D2 | D3 | N1 | N2 | B.C.D1 | B.C.D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| مشعل مادولار الکترونیکی گازسوز ظرفیت 9000kW مدل RGB-M-950-DB | 1845 | 427 | 584 | 500 | 418 | 487 | 1095 | 865 | 660 | 480 | 20 | 20 | 4 | 4 | 590 | 790 |
| عملکرد گازی | |
|---|---|
| ناکس (mg/kW.h) | CO (ppm) |
| 120 | 30 |
| عملکرد با گازوئیل | |
|---|---|
| ناکس (mg/kW.h) | CO (ppm) |
| 170 | 30 |
| شناسنامه مشعل | |
|---|---|
| دانلود | |
| پیشنهاد (پروپوزال) | STP |
|---|---|
دانلود | دانلود |
