توان
5100 کیلووات
سوخت
دوگانه سوز (NG, LFO)
عملکرد
مرحلهای مکانیکی
ساختار مشعل
مونوبلاک
کد محصول
RLGBMS505LN
جهت استعلام قیمت با کارشناسان ما در ارتباط باشید.
جهت استعلام قیمت با کارشناسان ما در ارتباط باشید.
| ویژگی فنی | مقدار | واحد |
|---|---|---|
| توان نامی حرارت | 700-5100 / 602-4388 | (kW) / (Mcal/h) |
| کلاس ناکس | III | — |
| نسبت تبدیل | 1:7 | — |
| توان نامی گاز G20 | 700-5100 | kW |
| میزان جریان گاز G20 | 70-510 | m³/h |
| توان نامی گاز G25 | 700-5100 | kW |
| میزان جریان گاز G25 | 81-593 | m³/h |
| توان نامی LPG | 750-5100 | kW |
| میزان جریان گاز LPG | 29-198 | m³/h |
| توان نامی گازوئیل | 700-5100 | kW |
| میزان جریان گازوئیل | 59-430 | kg/h |
| توان نامی مازوت | -- | kW |
| میزان جریان مازوت | -- | kg/h |
| فشار خط گاز (فشار پایین) | 137-360 | mbar |
| فشار خط گاز (فشار بالا) | 1.5-4 | bar |
| اندازه لوله گاز ورودی(فشار پایین) | DN 80 | — |
| اندازه لوله گاز ورودی (فشار بالا) | DN 80 | — |
| فاز تأمین برق | 3 | ph |
| فرکانس تأمین برق | 50 | Hz |
| ولتاژ تأمین برق | 380-400 | V |
| قدرت موتور الکتریکی فن | 11 | kW |
| سرعت موتور فن | 2940 | rpm |
| مدل پمپ | -- | — |
| قدرت پمپ موتور | -- | kW |
| سرعت پمپ موتور | -- | rpm |
| حالت کارکرد گاز | Mechanical Staging | — |
| حالت کارکرد گازوئیل | Double Stage | — |
| فن سانتریفیوژ | 363x103x38 | mm |
| IP با ارجاع به ISIRI 2868 | 43 | — |
| ابعاد کل | 1683x1249x745 | mm |
| وزن | 270 | Kg |

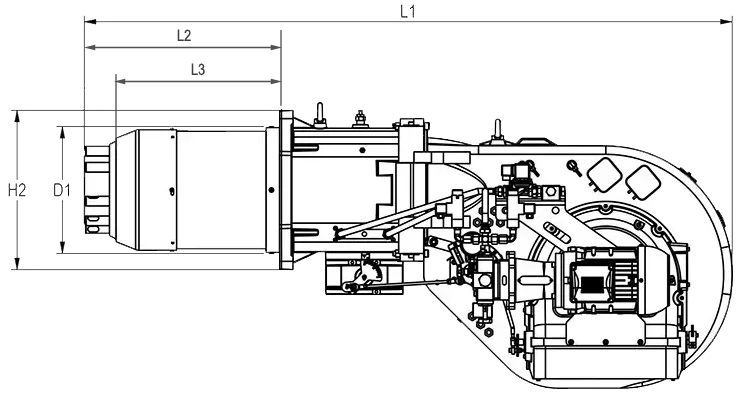

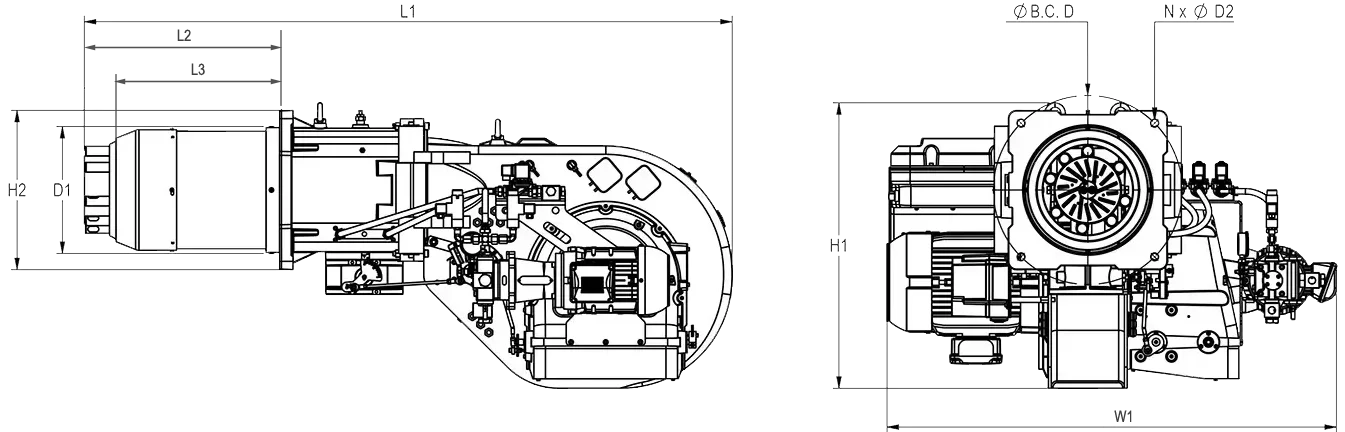

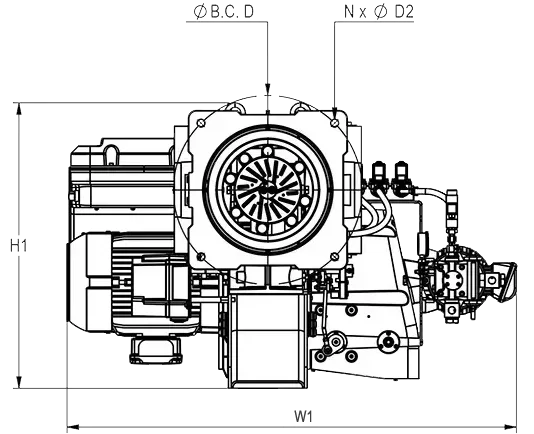

| مدل مشعل | L1 | L2 | L3 | W1 | H1 | H2 | D1 | D2 | N | B.C.D |
|---|---|---|---|---|---|---|---|---|---|---|
| مشعل مرحلهای مکانیکی دوگانهسوز لوناکس با ظرفیت 5100 کیلووات مدل RLGB-MS-505/LN | 1683 | 512 | 431 | 1249 | 741 | 410 | 328 | 20 | 4 | 490 |
| عملکرد گازی | |
|---|---|
| ناکس (mg/kW.h) | CO (ppm) |
| 80 | 20 |
| عملکرد با گازوئیل | |
|---|---|
| ناکس (mg/kW.h) | CO (ppm) |
| 170 | 30 |
| عملکرد با مازوت | |
|---|---|
| ناکس (mg/kW.h) | CO (ppm) |
| -- | -- |
| شناسنامه مشعل | |
|---|---|
| دانلود | |
| پیشنهاد (پروپوزال) | STP |
|---|---|
دانلود | دانلود |
