آشنایی مشعل پریمیکس و کاربردهای آن: کلید کاهش آلاینده‌ها و افزایش کارایی

مشعل پریمیکس چیست؟

مشعل پریمیکس یک نوع مشعل صنعتی است که در آن سوخت و هوا قبل از ورود به محفظه احتراق به‌طور دقیق مخلوط می‌شوند. این نوع مشعل‌ها به دلیل این فرایند مخلوط‌سازی، عملکردی بهینه‌تر و کارایی بیشتری دارند و به کاهش آلاینده‌ها و مصرف انرژی کمک می‌کنند. مشعل پریمیکس به‌عنوان یکی از فناوری‌های نوین در صنعت احتراق شناخته می‌شود که با ترکیب دقیق سوخت و هوا، عملکرد بهینه‌تری را ارائه داده و باعث کاهش چشمگیر آلاینده‌ها و مصرف انرژی می‌شود.

شما می‌توانید انواع مشعل‌های پریمیکس رادمن را در ظرفیت‌های مختلف به همراه راهنمای خرید و خدمات پس از فروش‌ در صفحه خرید مشعل پریمیکس‌، مشاهده کنید‌.

انواع روش‌های احتراق و کاربرد آن‌ها در مشعل‌های پیش مخلوط

فرآیند احتراق از نظر علمی و فناوری به سه نوع اصلی تقسیم می‌شود که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند که در ادامه توضیح داده‌ایم.

• احتراق پیش مخلوط (Premixed): در این روش، سوخت و هوا قبل از ورود به محفظه احتراق با یکدیگر مخلوط شده و واکنش شیمیایی در محل تشکیل شعله اتفاق می‌افتد. این روش در مشعل‌های پیش مخلوط به‌کار می‌رود و باعث افزایش کارایی و کاهش آلاینده‌ها می‌شود.
• احتراق نازل میکس (Nozzle-Mixed): در این روش، سوخت و هوا قبل از ورود به محفظه احتراق از یکدیگر جدا هستند و در محل تشکیل شعله با یکدیگر ترکیب می‌شوند. این نوع احتراق که به آن “شعله دیفیوژن” نیز گفته می‌شود در مشعل‌های نازل میکس کاربرد دارد و برای سوزاندن سوخت‌های مختلف مورد استفاده قرار می‌گیرد.
• احتراق پیش مخلوط جزئی (Partially-Premixed): این روش ترکیبی از دو روش قبلی است که در آن بخشی از فرآیند احتراق به‌صورت پیش مخلوط و بخشی دیگر به‌صورت غیر پیش مخلوط انجام می‌شود. این تکنیک به‌ویژه در موارد خاص و برای دستیابی به تعادل بین کارایی و کاهش آلاینده‌ها مورد استفاده قرار می‌گیرد.

این انواع روش‌ها هرکدام مزایا و معایب خاص خود را دارند و به انتخاب صحیح فناوری احتراق در مشعل‌ها کمک می‌کنند تا بهترین عملکرد ممکن به‌دست آید.

مزایا و معایب احتراق پیش مخلوط (پریمیکس)

احتراق پیش مخلوط (Lean Premixed Combustion) یک فناوری پیشرفته در صنعت احتراق است که با تنظیم دقیق نسبت سوخت به هوا، به عملکرد بهینه دست می‌یابد. این فناوری به‌ویژه در توربین‌های گاز و مشعل‌های پریمیکس کاربرد دارد و مزایای زیادی از جمله کاهش آلاینده‌ها را به همراه دارد. در این روش، نسبت هوا به سوخت بیشتر از حالت استوکیومتریک تنظیم می‌شود، به‌طوری که سوخت به‌طور کامل می‌سوزد. این فرآیند باعث کاهش دمای شعله و حداقل شدن انتشار آلاینده‌هایی مانند NOx و CO می‌شود.

مزایای احتراق پریمیکس

• کاهش آلاینده‌ها: استفاده از فناوری پیش مخلوط باعث کاهش قابل توجه گازهای مضر مانند NOx و CO می‌شود که این امر برای حفظ محیط زیست بسیار مهم است.
• بهره‌وری بالا: سوخت به‌طور کامل می‌سوزد که منجر به کاهش مصرف سوخت و افزایش کارایی انرژی می‌شود.
• کاهش دمای شعله: این روش به کاهش دمای شعله کمک می‌کند که می‌تواند در بسیاری از سیستم‌های صنعتی مفید باشد.

معایب احتراق پریمیکس

• ناپایداری شعله (Flashback): یکی از چالش‌های اصلی این فناوری، خطر وقوع پدیده برگشت شعله یا فلش بک است. در این حالت، مخلوط سوخت و هوا ممکن است پیش از رسیدن به محفظه احتراق مشتعل شده و شعله به داخل مشعل بازگردد. این پدیده زمانی رخ می‌دهد که سرعت پیشروی شعله بیشتر از سرعت جریان مخلوط سوخت و هوا باشد.
• خطرات ایمنی: ناپایداری شعله می‌تواند خطرات جدی ایمنی به همراه داشته باشد و حتی باعث افزایش تولید آلاینده‌ها شود.

در نتیجه، با وجود مزایای زیادی که این روش ارائه می‌دهد، برای بهره‌برداری ایمن و بهینه از آن نیاز به طراحی دقیق و کنترل شرایط احتراق بسیار ضروری است.

مشعل‌های پیش مخلوط رادمن؛ طراحی، مزایا و محدودیت‌ها

مشعل‌های پیش مخلوط شرکت رادمن از نوع مشعل‌های متال فایبر هستند که در دو دسته مختلف تولید می‌شوند.

• مشعل‌ پریمیکس (سِری PE)
• مشعل های پست میکس (سِری PM)

این نام‌گذاری صرفاً به‌منظور تمایز دو دسته از مشعل‌ها انجام شده و هر دو گروه از مشعل‌های پیش مخلوط متال فایبر به‌شمار می‌روند. تفاوت اصلی میان این دو دسته در محل و نحوه اختلاط سوخت و هوا است که در بخش‌های بعدی به‌طور دقیق‌تر توضیح داده خواهد شد.

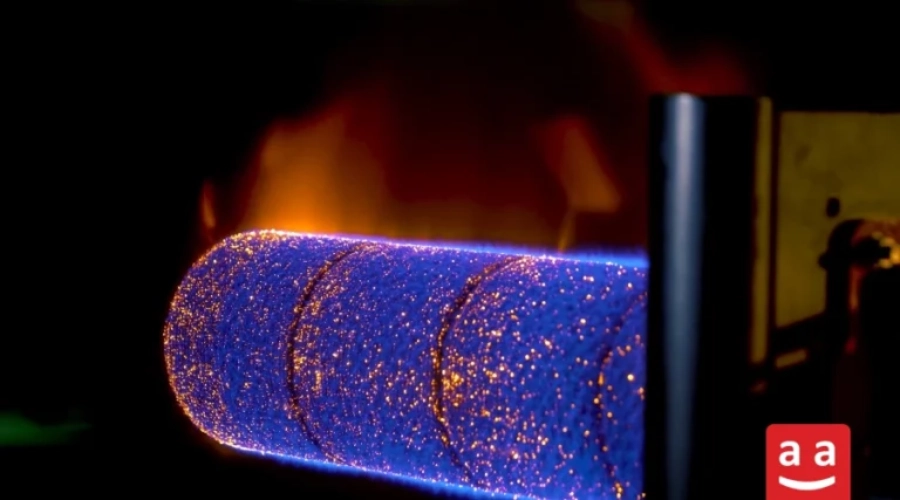

مشعل‌های متال فایبر به طور کلی دارای یک سری احتراقی مطابق شکل زیر هستند. این سری احتراقی از یک استوانه فلزی تشکیل می شود که روی سطح جانبی آن سوراخ های متعدد ولی بسیار کوچکی وجود دارند. همچنین سطح جانبی توسط یه لایه بافتنی از الیاف فلزی پوشانده شده است.

این ساختار خاص باعث توزیع مخلوط سوخت و هوا درطول سری احتراقی و خروج تقریباً یکنواخت آن از سوراخ های روی لوله می شود. همچنین لایه بافتنی فلزی موجب توزیع حرارت در سری مشعل و افزایش انتقال حرارت تابشی از شعله به بویلر می گردد. این امر دمای شعله را پایین آورده و در نتیجه میزان انتشار NOx در مشعل را تا حد زیادی کاهش می دهد.

با وجود مزایای زیادی که این مشعل‌ها دارند، یکی از محدودیت‌های مهم آن‌ها حساسیت به گرد و غبار موجود در هوا است. ورود ذرات گرد و غبار می‌تواند موجب گرفتگی سوراخ‌های سری احتراقی شده و عملکرد مشعل را تحت تاثیر قرار دهد. بنابراین، هوای ورودی به این مشعل‌ها باید از فیلترهای خاص عبور کرده تا ذرات غبار قبل از ورود به مشعل از جریان هوا حذف شوند.

1- مشعل پریمیکس پاکمن (سِری PE)

در مشعل‌های پریمیکس رادمن، سوخت از طریق یک ونتوری که در دهانه ورودی فن قرار دارد به داخل جریان هوا تزریق می‌شود. بدین ترتیب سوخت و هوا هر دو با هم وارد فن شده و با عبور از پروانه فن به خوبی با یکدیگر مخلوط می شوند. یکی از معایب مهم این نوع مشعل‌ها، خطر وقوع پدیده برگشت شعله (Flashback) است که می‌تواند بسیار خطرناک باشد. در این حالت Flashback فن و الکترورموتور نیز آسیب وارد کرده و شعله از محفظه احتراق نیز خارج می شود که می تواند خطرات جانی داشته باشد.

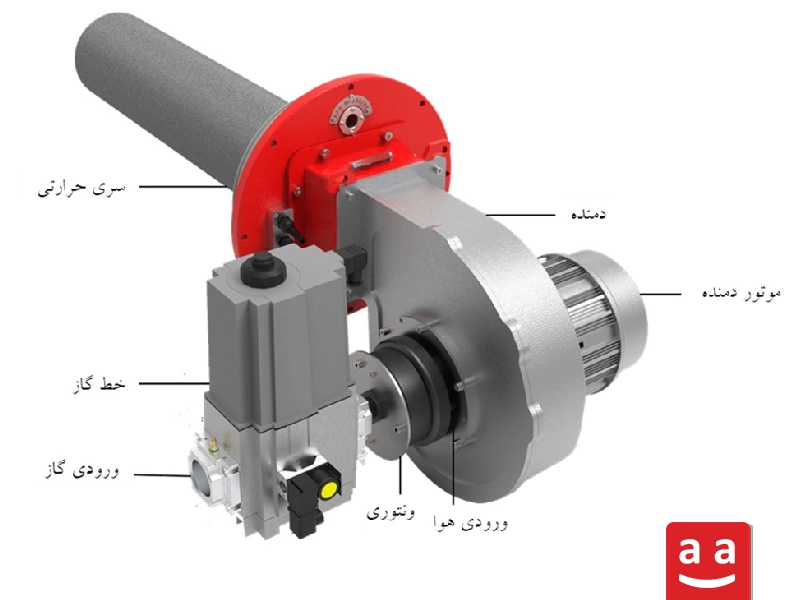

برای جلوگیری از اشتعال ناخواسته مخلوط سوخت و هوا، فن این مشعل ها از قطعات ضد جرقه ساخته شده و در آن ها از موتور براشلس استفاده می گردد. در شکل زیر یک مشعل پریمیکس رادمن و اجزاء مختلف آن نشان داده شده است.

برای مشاهده مدل‌های مختلف مشعل پریمیکس رادمن، می‌توانید به صفحه محصولات مشعل‌های پریمیکس سری PE رادمن مراجعه نمایید.

2- مشعل پست میکس رادمن (سِری PM)

مشعل پست میکس رادمن نیز یکی دیگر از انواع مشعل‌های پیش مخلوط است که تفاوت اصلی آن با «مشعل پریمیکس» رادمن در محل و مکانیزم اختلاط سوخت و هوا است. در مشعل های پست میکس، هوای خروجی از فن ابتدا از یک میکسر سوخت و هوا عبور کرده و سپس، مخلوط سوخت و هوا وارد سری احتراقی می شود. در میکسر، سوخت گازی در جریان هوا تزریق شده و مخلوط سوخت و هوا با یکدیگر ترکیب می شوند. بدین ترتیب فرآیند اختلاط سوخت و هوا بعد از فن انجام می گیرد.

با این کار خطر اشتعال مخلوط داخل فن بر طرف می شود و می توان از فن های عادی نیز استفاده نمود. اما در این حالت سوخت و هوا فرصت کمتری برای اختلاط کامل و یکنواخت دارند و لذا طراحی میکسر اهمیت ویژه ای پیدا می کند.

اگر میکسر به‌درستی طراحی نشود، کیفیت اختلاط کاهش یافته و احتراق ممکن است به‌صورت موضعی و با حالت‌های رقیق یا غلیظ در برخی نقاط رخ دهد. این نواحی می‌توانند به‌طور موضعی دماهای بالا و پایین ایجاد کنند که باعث تشکیل آلاینده‌هایی مثل NOx و CO می‌شود. در موارد شدیدتر، ممکن است پدیده برگشت شعله نیز رخ دهد که می‌تواند به بروز مشکلات ایمنی و آلایندگی منجر شود. میکسرهای مشعل‌های سری PM رادمن به گونه‌ای طراحی شده‌اند که سوخت و هوا را به بهترین نحو با یکدیگر مخلوط کرده و در نتیجه شعله‌ای پایدار با میزان آلایندگی بسیار پایین ایجاد نمایند.

برای رفع این مشکلات، میکسرهای مشعل‌های سری PM رادمن به‌گونه‌ای طراحی شده‌اند که سوخت و هوا را به‌طور کامل و یکنواخت با یکدیگر مخلوط کرده و در نتیجه شعله‌ای پایدار با میزان آلایندگی بسیار پایین تولید کنند. برای اطلاعات بیشتر و مشاهده مدل‌های مختلف مشعل‌های پست میکس رادمن، می‌توانید به صفحه محصولات مشعل‌های پست میکس سری PM رادمن مراجعه کنید.

اجزاء جانبی مشعل پریمیکس و پست میکس رادمن

در بخش های قبل، اجزاء اصلی مشعل‌های پریمیکس و پست میکس پاکمن معرفی شدند که عبارتند از:

• سری احتراقی متال فایبر
• فن
• الکتروموتور
• میکسر سوخت و هوا در مشعل‌های پست میکس
• ونتوری تزریق گاز در مشعل پریمیکس

با این حال مشعل‌های رادمن اجزاء دیگری نیز دارند که در این بخش به توضیح برخی از این اجزاء جانبی می‌پردازیم.

1- خط گاز مشعل‌های پریمیکس و پست میکس

در مشعل پریمیکس از نوع خاصی از خط گازهای مولتی بلاک استفاده می شود که دارای یک رگولاتور زیروگاورنر بهره گرفته شده است. این سیستم به‌منظور تنظیم دبی گاز و کنترل ظرفیت مشعل بهینه طراحی شده است.این سیستم دارای یک دریچه و یک پیچ تنظیم است:

• دریچه Shutter برای تنظیم بیشینه دبی گاز متناسب با ظرفیت مشعل استفاده می‌شود.
• پیچ تنظیم Offset برای تنظیم کمینه ظرفیت مشعل به‌کار می‌رود.

در مشعل‌های پست میکس، سیستم خط گاز مشابه خطوط گاز مشعل‌های نازل میکس است.

2- آشکارساز شعله در مشعل‌های پریمیکس و پست میکس

برای اطمینان از تشکیل شعله در مشعل پریمیکس و مشعل پست میکس از سیستم تشخیص شعله میله یونی استفاده می‌شود. این سیستم به‌طور دقیق و سریع وجود شعله را تشخیص داده و در صورت لزوم از اختلال در فرایند احتراق جلوگیری می‌کند.

3- فیلتر هوا استفاده شده در مشعل‌های پریمیکس و پست میکس

در مشعل‌های پست میکس، یک فیلتر تصفیه هوا برای جلوگیری از ورود ذرات گرد و غبار به سیستم نصب شده است. این فیلتر از کاهش کارایی مشعل جلوگیری کرده و به عملکرد بهینه آن کمک می‌کند. اما در مشعل پریمیکس، فیلتر هوا در ورودی فن وجود ندارد و لذا هوای ورودی به محفظه مشعل باید از قبل تصفیه شود تا از ورود ذرات غبار جلوگیری گردد.

کاربرد مشعل پیش مخلوط

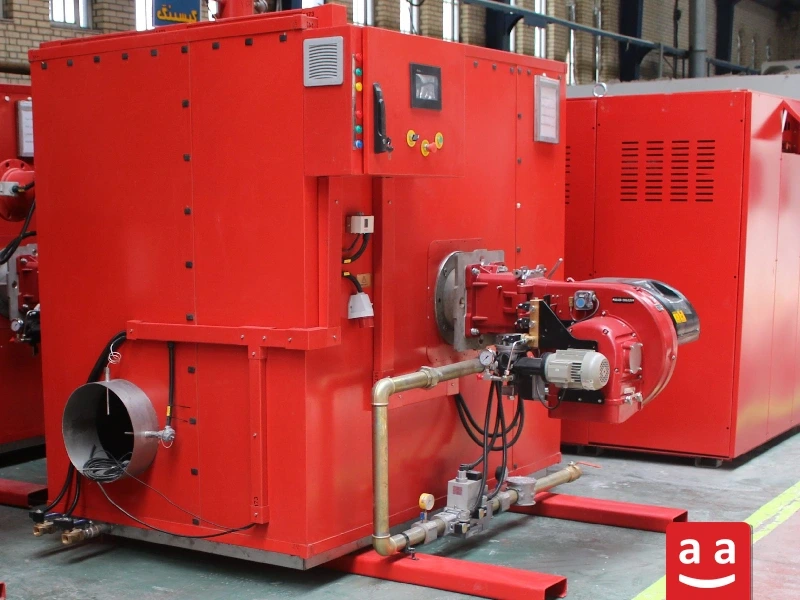

یکی از مهم‌ترین کاربردهای مشعل‌های متال فایبر مانند مشعل‌های پریمیکس و پست میکس رادمن (که در ظرفیت‌های 500 تا 4000 کیلووات تولید می‌شوند) استفاده در بویلرهای چگالشی است. این بویلرها به دلیل محفظه احتراق نسبتاً کوچکی که دارند، نمی‌توانند از مشعل‌های نازل میکس با شعله بزرگ استفاده کنند.

برای حل این مشکل از مشعل‌های پیش مخلوط متال فایبر با شعله محدود و مقید به سری احتراقی در این بویلرها استفاده می‌شود. بویلرهای چگالشی از حداکثر انرژی آزاد شده در فرآیند احتراق بهره‌برداری می‌کنند و به همین دلیل ترکیب این بویلرها با مشعل‌های پریمیکس یا پست میکس می‌تواند به ایجاد یک سیستم گرمایشی با بهره‌وری بالا، پاک و بهینه منجر شود.

مقایسه مشعل‌های پریمیکس، پست میکس و نازل میکس

در جدول زیر مشخصات مشعل‌های پریمیکس، پست میکس و نازل میکس ارائه شده است که امکان مقایسه این مشعل‌ها بر اساس ویژگی‌ها و کاربردهای مختلف را فراهم می‌کند. این مقایسه به شما کمک می‌کند تا بهترین گزینه را بسته به نیاز و شرایط خاص انتخاب کنید.

محدودیت‌های مشعل‌های متال فایبر

در کنار مزایای متعدد مشعل‌های متال فایبر، این مشعل‌ها محدودیت‌هایی نیز دارند که مهم‌ترین آن‌ها عبارتند از:

• پدیده برگشت شعله : یکی از چالش‌های اصلی در مشعل‌های متال فایبر، احتمال وقوع پدیده برگشت شعله (Flashback) است. این پدیده زمانی رخ می‌دهد که شعله به داخل مشعل بازگشته و می‌تواند آسیب‌های جدی به اجزاء مشعل وارد کند. بنابراین در طراحی مشعل و انتخاب اجزاء آن باید این پدیده در نظر گرفته شود.
• حساسیت به گرد و غبار در هوا: مشعل‌های متال فایبر به وجود گرد و غبار در هوای ورودی حساس هستند. ورود ذرات گرد و غبار می‌تواند عملکرد مشعل را مختل کند و حتی باعث گرفتگی سری احتراقی شود. به همین دلیل، وجود فیلتر هوای ورودی ضروری است و این فیلترها باید به‌طور مرتب بررسی و تمیز شوند.
• محدودیت ظرفیت: مشعل‌های متال فایبر معمولاً برای ظرفیت‌های متوسط طراحی شده‌اند و به همین دلیل برای بویلرهای بزرگ یا کاربردهایی با نیاز به ظرفیت بالا (مانند نیروگاه‌ها) نمی‌توان از این مشعل‌ها استفاده کرد.
• محدودیت سوخت: این مشعل‌ها فقط با سوخت‌های گازی مانند گاز طبیعی یا LPG (گاز مایع) کار می‌کنند و امکان استفاده از سوخت‌های مایع در این مشعل‌ها وجود ندارد. این محدودیت می‌تواند در برخی کاربردها که نیاز به سوخت مایع دارند، چالش‌ساز باشد.

مشعل پریمیکس؛ راه‌حل‌های نوین برای کاهش آلاینده‌ها و افزایش بهره‌وری

مشعل‌های پیش مخلوط به‌ویژه از نوع پریمیکس و پست میکس، یکی از راهکارهای نوین و مؤثر در بهینه‌سازی احتراق و کاهش آلاینده‌ها به‌شمار می‌آیند. این مشعل‌ها با مخلوط کردن دقیق سوخت و هوا قبل از ورود به محفظه احتراق، کارایی بالایی را ارائه می‌دهند و در نتیجه میزان انتشار آلاینده‌ها مانند NOx و CO را به‌طور چشمگیری کاهش می‌دهند. استفاده از مشعل‌های متال فایبر در بویلرهای چگالشی، به‌ویژه در ظرفیت‌های 500 تا 4000 کیلووات، نمونه‌ای از کاربردهای موفق این مشعل‌ها است که باعث بهره‌وری بالاتر و کاهش آلایندگی در فرآیند احتراق می‌شود.

برای آشنایی بیشتر با آلاینده‌های اکسید نیتروژن(NOx)، می‌توانید مقاله “ناکس چیست؟” را مطالعه کنید.

اگرچه مشعل‌های پیش مخلوط مزایای زیادی دارند، محدودیت‌هایی نظیر حساسیت به گرد و غبار، پدیده برگشت شعله،و همچینین محدودیت در استفاده از سوخت‌های مایع وجود دارد که باید در طراحی و انتخاب مشعل‌ها مدنظر قرار گیرد. با این حال، طراحی بهینه و انتخاب اجزاء مناسب می‌تواند این محدودیت‌ها را کاهش داده و عملکرد مشعل‌ها را بهبود بخشد.

در نهایت، مشعل‌های پیش مخلوط رادمن با بهره‌گیری از تکنولوژی‌های روز دنیا و طراحی دقیق، راه‌حل‌هایی مؤثر برای صنایع مختلف در جهت افزایش بهره‌وری انرژی، کاهش آلاینده‌ها و بهینه‌سازی فرآیندهای احتراقی ارائه می‌دهند.

سوالات متداول درباره مشعل پریمیکس

مزایای استفاده از مشعل پریمیکس چیست؟
مشعل پریمیکس مزایای زیادی دارد، از جمله کاهش آلاینده‌ها، افزایش بهره‌وری انرژی، کاهش دمای شعله و کاهش مصرف سوخت. این ویژگی‌ها به‌ویژه در سیستم‌های صنعتی و گرمایشی کاربرد دارند.

چه تفاوتی بین مشعل پریمیکس و پست میکس وجود دارد؟
در مشعل پریمیکس، سوخت و هوا قبل از ورود به محفظه احتراق مخلوط می‌شوند، در حالی که در مشعل پست میکس، این اختلاط پس از عبور از فن و در میکسر انجام می‌شود. این تفاوت در مکانیزم اختلاط سوخت و هوا باعث می‌شود که هر کدام از این مشعل‌ها ویژگی‌ها و کاربردهای خاص خود را داشته باشند.

چرا مشعل‌های پریمیکس در بویلرهای چگالشی استفاده می‌شوند؟
مشعل پریمیکس در بویلرهای چگالشی استفاده می‌شود زیرا این بویلرها دارای محفظه احتراق کوچک هستند و امکان استفاده از مشعل‌های نازل میکس با شعله بزرگ در آن‌ها وجود ندارد. مشعل پریمیکس با شعله محدود و مقید به سری احتراقی برای این بویلرها مناسب است و به بهره‌وری بالاتر کمک می‌کند.

پدیده “برگشت شعله” (Flashback) چیست و چرا در مشعل پریمیکس یک چالش مهم است؟
برگشت شعله زمانی رخ می‌دهد که سرعت شعله از سرعت جریان مخلوط سوخت و هوا بیشتر شده و شعله به سمت عقب و به داخل اجزای مشعل (مانند میکسر یا فن) باز می‌گردد. این پدیده به دلیل وجود مخلوط آماده اشتعال در تمام مسیر، یک خطر ایمنی جدی محسوب شده و می‌تواند به تجهیزات آسیب بزند.

چگونه مشعل پریمیکس آلایندگی را کاهش می‌دهند؟
با مخلوط کردن دقیق سوخت و هوا و کاهش دمای شعله، این مشعل‌ها تولید NOx و CO را به حداقل می‌رسانند، به‌ویژه در طراحی‌های متال فایبر.
