کوره ریفورمر در صنایع پتروشیمی و نقش مشعل در بهینه‌سازی آن

فهرست مطالب

کوره‌های ریفورمر از تجهیزات کلیدی در صنایع پتروشیمی و پالایشگاهی به‌شمار می‌روند که وظیفه آن‌ها تبدیل هیدروکربن‌ها به گاز سنتز یا ترکیبات آروماتیکی است. این فرآیندها غالباً گرماگیر هستند و به تأمین دقیق و یکنواخت انرژی حرارتی نیاز دارند. به‌دلیل نقش اساسی مشعل در ایجاد شرایط حرارتی مناسب در کوره ریفورمر، انتخاب و طراحی صحیح مشعل تأثیر مستقیمی بر بازده، عمر تجهیزات و کیفیت محصول نهایی دارد. در این مقاله، ضمن معرفی فرآیند ریفرمینگ و انواع اصلی کوره‌های ریفورمر، به بررسی الزامات احتراقی هر نوع و ملاحظات مربوط به طراحی مشعل صنعتی برای این فرآیند پرداخته‌ایم. این بررسی، زمینه‌ساز معرفی رویکرد تخصصی گروه صنعتی رادمن در زمینه طراحی، توسعه و بومی‌سازی مشعل‌های بهینه برای کاربرد در واحدهای کوره ریفورمر است.

ریفرمینگ چیست؟

فرآیند ریفرمینگ (Reforming) در صنایع پتروشیمی یکی از روش‌های حیاتی برای تولید مواد پایه‌ای مانند هیدروژن، گاز سنتز، و ترکیبات آروماتیکی محسوب می‌شود. این فرآیند از طریق واکنش‌های شیمیایی در دمای بالا، هیدروکربن‌ها را به ترکیبات مفیدتری تبدیل می‌کند. در بسیاری از این فرآیندها، واکنش‌ها به شدت گرماگیر هستند و نیازمند تأمین مداوم و کنترل‌شده انرژی حرارتی می‌باشند.

ریفرمینگ (Reforming) فرایندی است که در آن ساختار مولکولی یک ماده، معمولاً هیدروکربن‌های سبک، بدون تغییر قابل‌توجه در تعداد اتم‌های کربن، به ترکیباتی با ارزش‌تر و خواص مطلوب‌تر تبدیل می‌شود. این فرایند عمدتاً با استفاده از کاتالیزور و در دما و فشار کنترل‌شده انجام می‌گیرد و هدف اصلی آن افزایش عدد اکتان بنزین، تولید ترکیبات آروماتیکی و ایزوپارافینی، و همچنین تولید هیدروژن به‌عنوان یک محصول جانبی ارزشمند است.

در جریان ریفرمینگ، واکنش‌هایی مانند دهیدروژناسیون، ایزومریزاسیون، دهیدروسیکلیزاسیون و هیدروکراکندگی محدود رخ می‌دهند که در مجموع موجب بهبود کیفیت سوخت و افزایش ارزش اقتصادی خوراک می‌شوند. این فرایند یکی از مهم‌ترین واحدهای پالایشگاهی و پتروشیمی به شمار می‌رود و نقش کلیدی در تولید سوخت‌های باکیفیت و تأمین هیدروژن موردنیاز سایر واحدهای فرآیندی ایفا می‌کند.

مشعل‌ها باید توانایی ایجاد شعله‌هایی پایدار، یکنواخت و با راندمان تابشی بالا را داشته باشند و در عین حال، آلاینده‌های حاصل از احتراق را در حداقل ممکن نگه دارند. با توجه به پیچیدگی‌های عملیاتی این تجهیزات، طراحی مشعل برای این کاربردها نیازمند درک عمیق از فرآیند شیمیایی، رفتار حرارتی کوره ریفورمر، و الزامات خاص هر نوع آن است. در ادامه، به معرفی انواع متداول کوره‌های ریفورمر و بررسی ویژگی‌های احتراقی مورد نیاز در هر یک می‌پردازیم.

انواع کوره‌های ریفورمر و ویژگی‌های احتراقی آن‌ها

کوره‌های ریفورمر دستگاه‌هایی هستند که هیدروکربن‌ها را به گازهای سنتز مانند هیدروژن تبدیل می‌کنند. این فرآیند عمدتاً از طریق واکنش با بخار آب یا اکسیژن در دمای بالا و با کمک کاتالیست انجام می‌شود. انواع اصلی این کوره‌ها شامل موارد زیر است که در ادامه به تفصیل بررسی خواهند شد.

ریفورمر بخار متان (Steam Methane Reformer – SMR)

کوره ریفورمر بخار متان رایج‌ترین فناوری تولید هیدروژن در صنایع پتروشیمی و پالایشگاهی به‌شمار می‌رود. در این فرآیند، گاز طبیعی (عمدتاً متان) با بخار آب در دمای بالا و در حضور کاتالیست نیکل واکنش داده و به هیدروژن، مونوکسید کربن و دی‌اکسید کربن تبدیل می‌شود. واکنش اصلی بسیار گرماگیر است و حرارت لازم برای آن توسط سیستم احتراق کوره ریفورمر تأمین می‌شود، به طوری که دمای عملیاتی درون لوله‌های حاوی کاتالیست معمولاً در محدوده ۸۰۰ تا ۹۰۰ درجه سانتی‌گراد قرار دارد.

در این نوع کوره ریفورمر، گاز طبیعی با بخار آب واکنش داده و مونوکسید کربن به همراه هیدروژن تولید میگردد. این واکنش گرماگیر است و به انرژی معادل 206mol/kJ نیاز دارد. در مرحله بعد مونوکسید کربن مجددا با بخار آب واکنش میدهد و دی اکسید کربن به همراه هیدروژن تولید میگردد. این واکنش که به Water gas Shift معروف است، گرماده بوده و معادل 41mol/kJ انرژی آزاد میکند. در نهایت، مجموع انرژی خالص مورد نیاز در این دو مرحله که باید توسط سیستم احتراق کوره ریفورمر تأمین گردد، معادل 165mol/kJ است.

$\mathrm{CH_4 + H_2O} \ \overset{\boxed{\ }}{\rightleftharpoons} \ \mathrm{CO + 3H_2} \quad \Delta H_{SR} = 206\ \mathrm{kJ/mol}$

$\mathrm{CO + H_2O} \ \overset{\boxed{\ }}{\rightleftharpoons} \ \mathrm{CO_2 + H_2} \quad \Delta H_{WGSR} = -41\ \mathrm{kJ/mol}$

$\mathrm{CH_4 + 2H_2O} \ \overset{\boxed{\ }}{\rightleftharpoons} \ \mathrm{CO_2 + 4H_2} \quad \Delta H_{DSR} = 165\ \mathrm{kJ/mol}$

برای تأمین این انرژی، لوله‌های فرآیندی درون کوره ریفورمر قرار می‌گیرند که در آن مشعل‌ها بر اساس الگوی خاصی در اطراف لوله‌ها نصب شده‌اند. مشعل‌های مورد استفاده در کوره‌های ریفورمر SMR باید شعله‌هایی پایدار، با انتقال حرارت تابشی بالا و پخش حرارتی یکنواخت ایجاد کنند تا از بروز نقاط داغ (Hot Spots) روی سطح لوله جلوگیری شود. همچنین، کنترل دقیق نسبت هوا به سوخت، مدیریت آلاینده‌ها (خصوصاً ناکس NOx)، و سازگاری مشعل با تغییرات بار فرآیند از الزامات کلیدی طراحی مشعل در این نوع کوره ریفورمر به‌شمار می‌روند.

فرایند ریفرمینگ بخار متان (SMR) برای تولید گاز سنتز در پتروشیمی |رادمن — انجام واکنش بخار آب و متان و تولید گاز سنتز در ریفر SMR

در طراحی و بهره‌برداری از کوره‌ ریفورمر بخار متان، انتخاب نوع مشعل از اهمیت حیاتی برخوردار است، چرا که توزیع حرارت در فضای کوره، پایداری شعله، راندمان فرآیند و تولید آلاینده‌ها به‌شدت تحت تأثیر آن قرار دارند. به‌طور کلی، مشعل‌های مورد استفاده در این کوره‌ها به سه دسته اصلی از نظر محل نصب تقسیم می‌شوند:

1- مشعل‌های جانبی(Side-Fired Burners)

این مشعل‌ها رایج‌ترین نوع مورد استفاده در کوره‌های ریفورمر سنتی و مدرن هستند. این مشعل‌ها در دیواره‌های جانبی کوره ریفورمر نصب شده و حرارت را مستقیماً به سمت لوله‌های حاوی کاتالیست منتقل می‌کنند. در طراحی‌های پیشرفته‌تر، این مشعل‌ها می‌توانند از نوع دیوار تابشی (Radiant Wall Burners) باشند که بدون شعله آزاد، انرژی را از طریق تابش از بدنه داغ‌شده مشعل انتقال می‌دهają. این نوع طراحی منجر به توزیع یکنواخت‌تر حرارت در کل فضای کوره ریفورمر، کاهش نقاط داغ (Hot Spots) و کاهش تولید NOx می‌گردد.

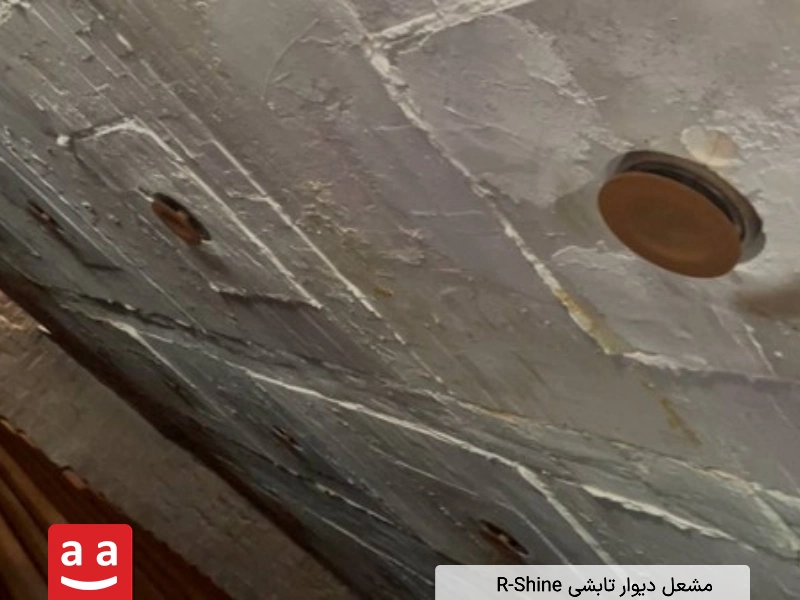

مشعل دیوار تابشی مدل R-Shine ساخت گروه رادمن در کوره یک ریفرمر |رادمن — مشعل دیوار تابشی R-Shine تولید گروه رادمن نصب شده در یک کوره ریفرمر

2- مشعل‌های سقفی ( Arch Burners)

در این نوع طراحی، مشعل‌ها در سقف کوره ریفورمر نصب می‌شوند و شعله به‌سمت پایین توسعه می‌یابد. این چینش باعث تابش یکنواخت‌تر حرارت به کل ارتفاع لوله‌های کاتالیستی شده و امکان استفاده از هندسه‌های فشرده‌تر و جریان بهتر گازهای داغ در اطراف لوله‌ها را فراهم می‌کند. این نوع مشعل‌ها معمولاً برای کوره‌های ریفورمر عمودی با ظرفیت بالا مورد استفاده قرار می‌گیرند.

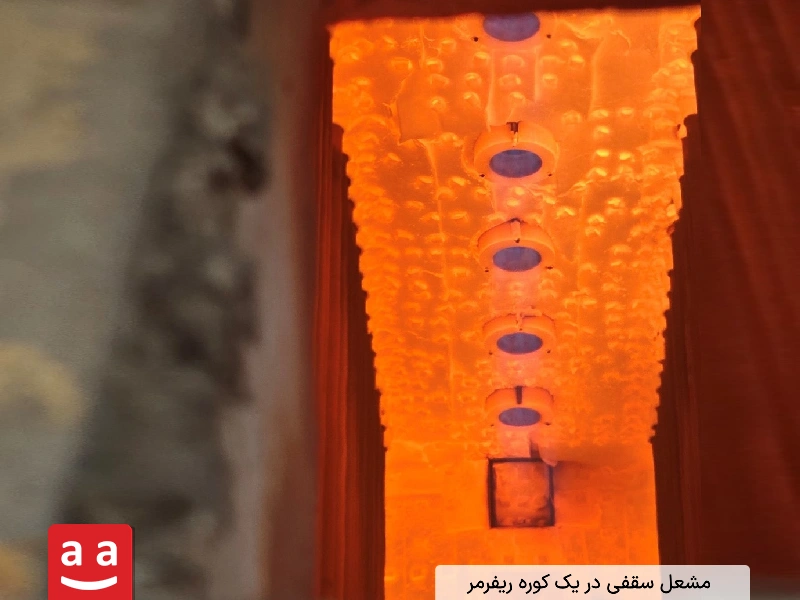

نمایی از مشعل‌های سقفی نصب شده در یک کوره ریفرمر صنعتی | رادمن — مشعل سقفی نصب شده در یک کوره ریفرمر

3- مشعل‌های پایین‌سوز (Bottom-Fired Burners)

گرچه کمتر رایج هستند، اما در برخی طراحی‌های کوره ریفورمر، به‌ویژه در فضاهای محدود یا در کوره‌های ریفورمر خاص کاربرد دارند. در این روش، شعله از کف کوره ریفورمر به سمت بالا تابانده می‌شود. این نوع مشعل‌ها معمولاً نیاز به کنترل دقیق‌تری برای جلوگیری از گرم‌شدگی بیش‌ازحد لایه پایینی لوله‌ها دارند.

کاتالوگ مشعل دیوار تابشی رادمن (R-Shine)

کوره ریفورمر کاتالیستی نفتا (Catalytic Naphtha Reformer)

کوره ریفورمر کاتالیستی نفتا در پالایشگاه‌ها برای ارتقاء عدد اکتان سوخت و تولید ترکیبات آروماتیکی مانند بنزن، تولوئن و زایلن کاربرد دارد. در این فرآیند، نفتا در دمای بالا (بین ۴۵۰ تا ۵۰۰ درجه سانتی‌گراد) و فشار متوسط، در چند راکتور متوالی حاوی کاتالیست‌های فلزی گران‌بها مانند پلاتینیوم قرار می‌گیرد. واکنش‌های اصلی شامل دی‌هیدروژناسیون، ایزومریزاسیون و سیکل‌سازی هستند که عموماً گرماگیر بوده و نیاز به گرمایش خارجی کنترل‌شده در کوره ریفورمر دارند.

برای تأمین انرژی حرارتی مورد نیاز این راکتورها، از کوره‌های ریفورمر استفاده می‌شود که مشعل‌های آن باید توانایی ایجاد شعله‌ای یکنواخت، ملایم و با توزیع دقیق حرارت داشته باشند. از آنجا که کاتالیست‌های مصرفی بسیار حساس و گران‌قیمت هستند، کنترل دمای فرآیند در کوره اهمیت ویژه‌ای دارد. همچنین، پایداری شعله، کنترل دقیق دمای گاز خروجی، و جلوگیری از تشکیل نقاط داغ یا ترک‌های حرارتی از الزامات کلیدی مشعل‌های مورد استفاده در این نوع کوره ریفورمر به شمار می‌آیند.

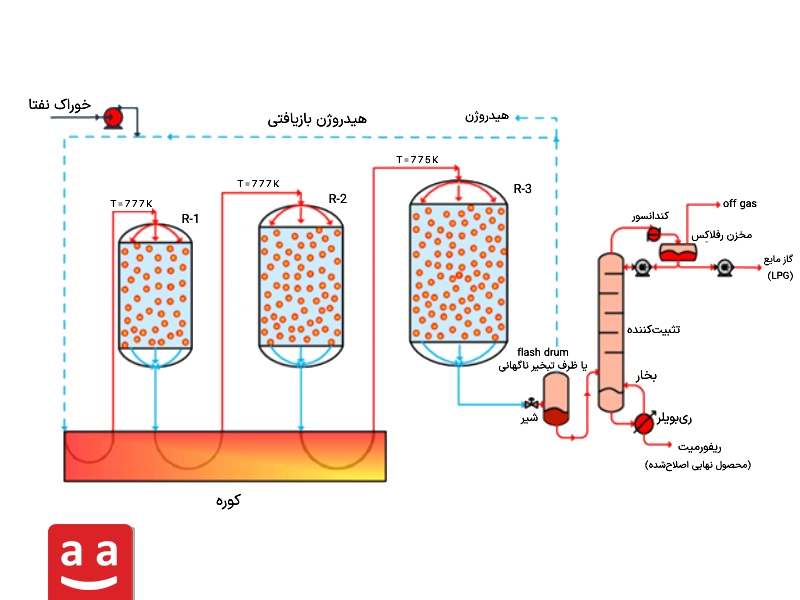

دیاگرام شماتیک فرایند یک ریفرمر کاتالیستی نفتا | رادمن — شماتیک ریفرمر کاتالیستی نفتا

ریفورمر اتوترمال (Autothermal Reformer – ATR)

ریفورمر اتوترمال فناوری نسبتاً نوینی است که برای تولید گاز سنتز مورد استفاده در واحدهای آمونیاک و متانول به کار می‌رود. در این فرآیند، گاز طبیعی همراه با بخار آب و اکسیژن خالص به راکتوری تزریق می‌شود که در بخش ابتدایی آن واکنش احتراق رخ می‌دهد. حرارت حاصل از این احتراق داخلی، واکنش‌های گرماگیر ریفورمینگ بخار را در بخش کاتالیستی راکتور به پیش می‌برد. با توجه به ترکیب واکنش‌های گرماده و گرماگیر در یک ناحیه، این فرایند به‌گونه‌ای طراحی شده که از نظر حرارتی در حالت تعادل (Thermally Neutral) قرار گیرد.

در طراحی این نوع راکتور ریفورمر، احتراق در فضای بسیار محدودی انجام می‌شود و نیازمند شعله‌ای شدید، کوتاه و پایدار در فشار بالا است. انتخاب نازل‌های پاشش دقیق، کنترل نسبت دقیق سوخت به اکسیژن، و طراحی مقاوم به دمای بالا برای تجهیزات احتراقی از چالش‌های اصلی مشعل در ATR است. مشعل‌هایی که در این نوع راکتور ریفورمر استفاده می‌شوند باید توانایی تحمل شرایط عملیاتی سخت، از جمله فشارهای بالا و دمای شعله بسیار زیاد را داشته باشند، ضمن اینکه احتراق کامل و بدون دوده را نیز تضمین کنند.

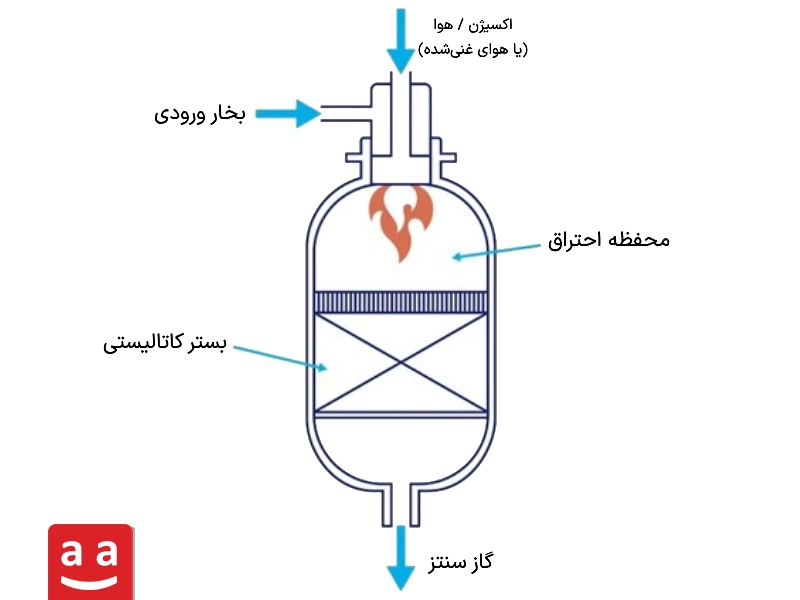

شماتیک ریفرمر autothermal (ATR)

ریفورمر اکسیداسیون جزئی (Partial Oxidation Reformer – POX)

ریفورمر اکسیداسیون جزئی به‌طور خاص برای تبدیل خوراک‌های سنگین‌تر مانند نفتا سنگین، نفت کوره یا حتی زغال‌سنگ به گاز سنتز طراحی می‌شود. در این فرآیند، هیدروکربن‌ها با مقدار محدودی از اکسیژن خالص یا هوای غنی‌شده واکنش می‌دهند. برخلاف کوره‌های ریفورمینگ با بخار (SMR) که یک واکنش گرماگیر هستند، واکنش اصلی در POX گرمازا (exothermic) بوده و انرژی مورد نیاز برای شکست پیوندهای مولکولی را از احتراق درونی خود به‌دست می‌آورد. محصول اصلی این فرآیند گاز سنتز شامل هیدروژن (H₂) و مونوکسید کربن (CO) است که در صنایع شیمیایی و تولید سوخت‌های مصنوعی کاربرد گسترده‌ای دارد.

اگرچه POX به لحاظ ترمودینامیکی انرژی مورد نیاز خود را از واکنش شیمیایی تأمین می‌کند و نیازی به گرمایش خارجی ندارد، اما وجود مشعل در ابتدای راکتور همچنان نقش حیاتی ایفا می‌کند. مشعل به‌عنوان آغازگر واکنش، دمای اولیه احتراق را فراهم می‌سازد تا ترکیب سوخت و اکسیدکننده به ناحیه دمایی لازم (معمولاً بالای ۱۲۰۰ تا ۱۵۰۰ درجه سانتی‌گراد) برسد. پس از آن، واکنش گرمازا ادامه یافته و دمای بالا در راکتور حفظ می‌شود. همچنین، مشعل وظیفه دارد اختلاط مناسب اکسیژن و هیدروکربن را به‌صورت یکنواخت تضمین کند تا از تشکیل نقاط داغ، دوده یا کک جلوگیری شود.

نقش مشعل در عملکرد ریفرمرهای پتروشیمی

مشعل، قلب حرارتی کوره‌های ریفورمر پتروشیمی به‌شمار می‌رود. فارغ از نوع واکنش غالب در هر کوره ریفورمر (چه گرماگیر مانند ریفرمر بخار متان و چه گرماده مانند POX)، کنترل دقیق تأمین انرژی حرارتی، پروفایل دمایی، و اختلاط یکنواخت سوخت و اکسیدکننده، همگی بر عهده مشعل است. عملکرد پایدار، کارآمد و ایمن کوره‌های ریفورمر در گرو طراحی مناسب مشعل و هماهنگی آن با مشخصات ترمودینامیکی و شیمیایی فرآیند است.

در کوره‌های ریفورمر بخار متان (SMR)، مشعل‌ها مستقیماً دیواره‌ها یا سقف کوره را گرم می‌کنند تا گرمای مورد نیاز برای واکنش‌های گرماگیر در بخش کاتالیستی فراهم شود. در این نوع کوره ریفورمر، آرایش مشعل‌ها به‌گونه‌ای انتخاب می‌شود که گرمای تابشی حداکثری به لوله‌های حاوی کاتالیست وارد شود و توزیع دما در سطح لوله‌ها یکنواخت باقی بماند. استفاده از مشعل‌های جانبی، سقفی (arch)، یا ترکیبی، بسته به طراحی حرارتی کوره ریفورمر صورت می‌گیرد.

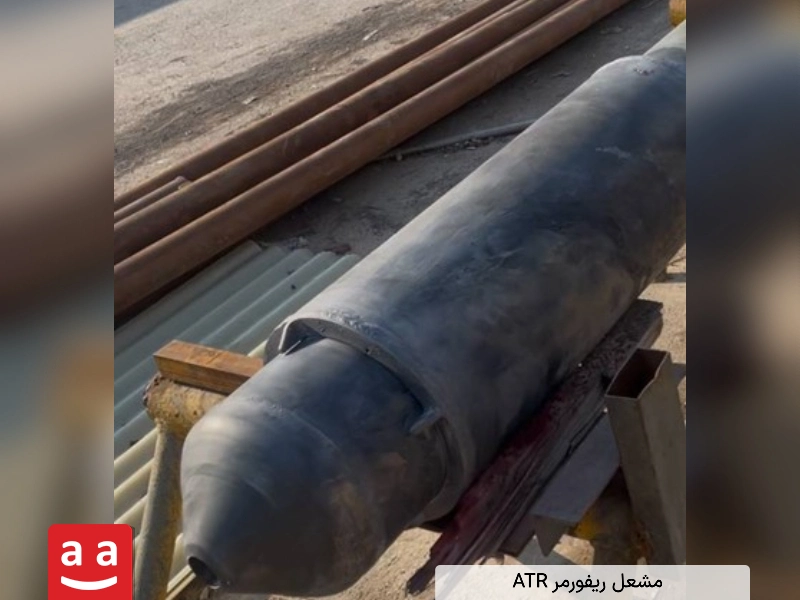

نمونه‌ای از یک مشعل مخصوص ریفرمر آتوترمال (ATR) | رادمن — نمونه ای از مشعل ریفرمر ATR

در مقابل، در فرآیندهایی مانند POX یا ATR که در آن واکنش احتراقی درون راکتور انجام می‌شود، مشعل‌ها نه‌تنها وظیفه تولید دمای اولیه را دارند بلکه طراحی آن‌ها باید به‌گونه‌ای باشد که اختلاط کامل و کنترل‌شده بین سوخت و اکسیدکننده را در کسری از ثانیه و در شرایط شدید فشاری و دمایی فراهم کنند. پایداری شعله، مقاومت در برابر خوردگی، جلوگیری از تشکیل دوده و طراحی خاص نازل‌ها، از الزامات این مشعل‌ها است.

در کوره‌های ریفورمر نفتا نیز مشعل‌ها عمدتاً در سیستم‌های گرمایش غیرمستقیم مورد استفاده قرار می‌گیرند و نقش آن‌ها تأمین یکنواخت حرارت به کویل‌های حرارتی یا سیال واسط (مانند روغن داغ) است. در اینجا، یکنواختی شعله، جلوگیری از دمای بیش از حد در نقاط خاص، و قابلیت کنترل دقیق توان حرارتی از الزامات اصلی مشعل‌ها محسوب می‌شود.

به‌طور کلی، طراحی مشعل باید به‌گونه‌ای باشد که با شرایط ویژه‌ی هر نوع کوره ریفورمر (دمای مورد نیاز، فشار عملیاتی، نوع خوراک، نحوه انتقال حرارت و ملاحظات زیست‌محیطی) تطبیق کامل داشته باشد. در کنار الزامات فنی، بهره‌وری سوخت، کاهش آلاینده‌ها (مانند NOx)، و قابلیت نگهداری ساده نیز از معیارهای اصلی انتخاب مشعل برای کوره‌های ریفورمر به شمار می‌روند.

استفاده بهینه از گازهای فلر حاوی هیدروژن با مشعل‌های پیشرفته گروه صنعتی رادمن

در بسیاری از واحدهای پتروشیمی، به ویژه واحدهای ریفرمینگ و متانول‌سازی، گازهای فلر حاوی درصد بالایی از هیدروژن تولید می‌شود که در شرایط معمولی ناچار به سوزاندن و فلر شدن هستند. گروه صنعتی رادمن با تکیه بر دانش فنی پیشرفته و طراحی‌های نوآورانه، این فرصت را فراهم کرده است تا این گازهای فلر هیدروژن‌دار به عنوان بخشی از سوخت مشعل‌های کوره‌های فرآیندی (مانند کوره ریفورمر) به کار گرفته شوند و به جای فلر شدن، به صورت بهینه و کنترل شده در مشعل‌های صنعتی رادمن سوخته و تبدیل به انرژی شوند.

مشعل‌های رادمن توانایی سوختن مخلوطی از گاز طبیعی و گاز فلر با درصد حجمی متغیر از هیدروژن را دارا هستند؛ به‌طور مثال، مشعل‌های سقفی این گروه صنعتی که در کوره‌های ریفورمر کاربرد دارند، می‌توانند مخلوطی با حداکثر ۷۰ درصد هیدروژن حجمی را همراه با ۳۰ درصد گاز طبیعی به صورت پایدار و کارآمد بسوزانند. همچنین، مشعل‌های دیوار تابشی رادمن که برای نصب در کوره‌های ریفورمر طراحی شده‌اند، قادرند تا ۵۰ درصد حجمی هیدروژن در ترکیب با گاز طبیعی را تحمل کرده و بدون کاهش راندمان یا ایجاد مشکلات احتراقی به عملکرد خود ادامه دهند.

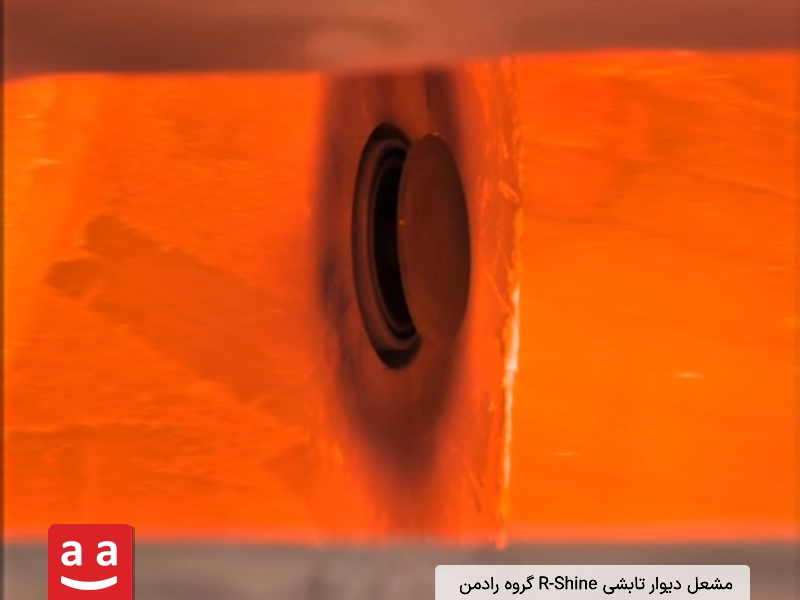

شعل R-Shine با قابلیت احتراق ترکیبی گاز طبیعی و هیدروژن | رادمن — مشعل دیوار تابشی R-Shine گروه رادمن با قابلیت احتراق مخلوط گاز طبیعی و هیدروژن تا 50 درصد حجمی هیدروژن

این قابلیت ویژه، علاوه بر افزایش بهره‌وری انرژی، نقش مهمی در کاهش انتشار آلاینده‌های زیست‌محیطی ایفا می‌کند و امکان استفاده بهینه از منابع گازی را که پیش‌تر به صورت فلر هدر می‌رفتند، فراهم می‌آورد. گروه صنعتی رادمن با ارائه این فناوری‌های پیشرفته، به صنعت پتروشیمی کشور کمک می‌کند تا به سمت فرآیندهای پاک‌تر، پایدارتر و اقتصادی‌تر حرکت کند.

سوالات متداول درباره کوره‌های ریفرمر

رایج‌ترین نوع کوره ریفرمر در صنایع پتروشیمی کدام است؟

کوره ریفرمر بخار متان (Steam Methane Reformer یا SMR) متداول‌ترین فناوری تولید هیدروژن و گاز سنتز در صنایع پتروشیمی، پالایشگاه‌ها و واحدهای تولید آمونیاک و متانول است. این فناوری به دلیل راندمان بالا، قابلیت تولید حجم زیاد هیدروژن و بلوغ فنی، همچنان پرکاربردترین نوع ریفرمر در جهان محسوب می‌شود، هرچند در برخی کاربردها از فناوری‌های ATR و POX نیز استفاده می‌شود.

تفاوت ریفرمر بخار متان (SMR) و ریفرمر اتوترمال (ATR) چیست؟

مهم‌ترین تفاوت ریفرمر بخار متان (SMR) و ریفرمر اتوترمال (ATR) در نحوه تأمین انرژی موردنیاز فرآیند است. در ریفرمر SMR، واکنش اصلی گرماگیر بوده و حرارت موردنیاز توسط مشعل‌های نصب‌شده در کوره تأمین می‌شود، در حالی که در ریفرمر ATR بخشی از خوراک با اکسیژن می‌سوزد و گرمای حاصل از احتراق، انرژی لازم برای ادامه واکنش‌های ریفرمینگ را فراهم می‌کند. به همین دلیل، طراحی مشعل، شرایط احتراق و الزامات عملیاتی این دو نوع ریفرمر تفاوت‌های قابل توجهی با یکدیگر دارند.

چرا طراحی مشعل در کوره‌های ریفرمر اهمیت زیادی دارد؟

مشعل، منبع اصلی تأمین انرژی حرارتی در بسیاری از کوره‌های ریفرمر است و عملکرد آن مستقیماً بر راندمان فرآیند، مصرف سوخت، عمر لوله‌های کاتالیستی و کیفیت محصول نهایی تأثیر می‌گذارد. یک مشعل مناسب باید شعله‌ای پایدار، یکنواخت و قابل کنترل ایجاد کند تا از تشکیل نقاط داغ (Hot Spot)، آسیب به تجهیزات، کاهش عمر کاتالیست و افزایش آلاینده‌هایی مانند NOx جلوگیری شود.
