Промышленные котлы являются одними из ключевых тепловых установок, играющих важную роль в различных отраслях промышленности и системах отопления. Промышленные котлы предназначены для преобразования воды в пар или нагрев воды до высоких температур с использованием тепловой энергии. Промышленные котлы выпускаются в различных типах и конструкциях, чтобы соответствовать разнообразным потребностям и условиям эксплуатации, причем каждый тип имеет свои уникальные преимущества и особенности. В данном материале рассматриваются основные виды промышленных котлов, их особенности и конструктивные характеристики.
Что такое котел?
Котел — это устройство, предназначенное для нагрева жидкостей, преимущественно воды, до заданной температуры. В процессе работы котлы преобразуют воду в пар или горячую воду, которые затем используются для различных целей: передачи тепловой энергии, привода турбин, выполнения производственных процессов и отопления помещений.
В зависимости от конструкции и сферы применения, промышленные котлы подразделяются на разные категории, каждая из которых обладает уникальными характеристиками и преимуществами.
Виды котлов
Промышленные котлы классифицируются по конструкции, функциям и используемому теплоносителю. Основные типы включают:
1- По конструкции и направлению движения воды и горячих дымовых газов:
А) Жаротрубные промышленные котлы
б) Водотрубные промышленные котлы
2- По типу рабочей жидкости
А) Водогрейные промышленные котлы
б) Паровые промышленные котлы
в) Термомаслянные промышленные котлы
Далее приведено описание различных типов промышленных котлов с учетом их конструктивных особенностей и типа рабочей жидкости.
Жаротрубный котел
Жаротрубный котел — это один из наиболее распространенных типов промышленных котлов, в которых горячие дымовые газы проходят через трубки, нагревая воду, окружающую эти трубки. В результате вода превращается в горячую воду или пар. Жаротрубные промышленные котлы получили широкое применение благодаря их простой конструкции и доступной стоимости.
Двухходовой жаротрубный котел: Двухходовой жаротрубный котел — это устройство, в котором горячие газы, образующиеся при сгорании топлива, проходят через жаровые трубы дважды. Такая конструкция обеспечивает более эффективную передачу тепловой энергии воде, что способствуетповышению общей эффективности котла.
Трехходовой жаротрубный котел: Трехходовой жаротрубный котел — это усовершенствованный тип котлов, в которых горячие газы, образующиеся при сгорании топлива, проходят через жаровые трубы трижды. Благодаря этой конструкции, тепло максимально эффективно передается воде, окружающей трубы, что значительно увеличивает тепловой КПД устройства.
Такие котлы широко используются в промышленности благодаря их высокой энергоэффективности и надежности.
Четырехходовой жаротрубный котел: Четырехходовой жаротрубный котел представляет собой наиболее эффективный тип среди жаротрубных котлов. В его конструкции горячие газы, образующиеся при сгорании топлива, проходят через жаровые трубы четыре раза.
Такая многократная циркуляция газов позволяет максимально передать тепловую энергию воде, что значительно повышает как тепловую эффективность, так и общий КПД котла. Благодаря этому, четырехходовые котлы являются оптимальным выбором для применения, где требуется высокая энергоэффективность и минимизация тепловых потерь.
Жаротрубный котел с обратной топкой: Жаротрубный котел с обратной топкой отличается особой конструкцией, при которой горячие дымовые газы, проходя через топку, возвращаются обратно в топочное пространство, а затем направляются в жаровые трубы.
Этот механизм обеспечивает более полное использование тепловой энергии, увеличивая тепловую эффективность и общий КПД котла. Благодаря такой конструкции, котлы с обратной топкой находят широкое применение в системах, где требуется максимальная энергоэффективность и равномерный теплообмен.
Водотрубный котел
В водотрубных котлах вода циркулирует внутри труб, а горячие газы обтекают трубы снаружи. Такая конструкция позволяет эффективно производить пар высокого давления, пропуская воду и пар через систему труб.
В отличие от жаротрубных котлов, которые предназначены для производства пара среднего давления, водотрубные котлы используются в случаях, где требуется высокое давление и интенсивный парообразующий процесс.
Благодаря своим характеристикам, водотрубные котлы широко применяются в тяжелой промышленности, включая нефтеперерабатывающие заводы, предприятия пищевой промышленности и электростанции.
В водотрубных котлах газы от сгорания передают тепловую энергию воде в несколько этапов, обеспечивая максимальную эффективность теплообмена. Эти этапы включают:
1-Камера сгорания: Основная передача тепловой энергии осуществляется через радиационный механизм, когда горячие газы передают тепло воде в зоне камеры сгорания.
2-Комплект труб: После выхода из камеры сгорания продукты сгорания направляются в комплект водопроводных труб. На этом этапе теплообмен происходит преимущественно через механизм конвекции, что способствует эффективному нагреву воды или пара внутри труб.
3- Пароперегреватель (при наличии): Если котел оснащен пароперегревателем, продукты сгорания дополнительно нагревают насыщенный пар, превращая его в перегретый пар. Это особенно важно для промышленных процессов, где требуется пар с более высокой температурой и энергией.
4— Экономайзер (при наличии): Перед тем как продукты сгорания попадут в дымоход, они проходят через трубы экономайзера. На этом этапе оставшаяся тепловая энергия передается воде, поступающей в котел, что значительно повышает общую энергоэффективность установки.
Сравнение жаротрубных и водотрубных котлов
Жаротрубные и водотрубные котлы представляют собой два основных типа промышленных котлов, которые значительно различаются по конструкции, применению и характеристикам. Рассмотрим подробнее их ключевые отличия и особенности.
Конструкция и дизайн: В жаротрубных котлах горячие газы проходят через трубы, нагревая воду, находящуюся вокруг них. В водотрубных котлах, напротив, вода циркулирует внутри труб, а горячие газы обтекают их снаружи.
Конфигурация пламени: Для жаротрубных котлов требуется удлинённое пламя с небольшим диаметром, тогда как водотрубные котлы нуждаются в пламени с меньшей длиной и большим диаметром.
Эффективность и производительность: Жаротрубные котлы отличаются более низким КПД и предназначены для небольших мощностей, в то время как водотрубные котлы обеспечивают более высокий КПД, подходят для больших мощностей и рассчитаны на работу при высоком давлении.
Область применения: Жаротрубные котлы чаще используются в небольших отраслях, таких как отопление зданий и пищевая промышленность. Водотрубные котлы применяются для выработки пара или горячей воды под высоким давлением в тяжёлой промышленности, например, на электростанциях и нефтеперерабатывающих заводах.
Стоимость и сложность: Жаротрубные котлы имеют меньшую начальную стоимость, их проще монтировать и обслуживать. Водотрубные котлы дороже и требуют более сложного ухода из-за своей конструкции.
Безопасность: Жаротрубные котлы имеют больший риск взрыва из-за высокого внутреннего давления. Водотрубные котлы, благодаря своей конструкции, обеспечивают более высокий уровень безопасности.
Время запуска: Жаротрубные котлы запускаются быстрее, но водотрубные котлы, несмотря на более длительное время подготовки, демонстрируют лучшую термическую стабильность при длительной эксплуатации.
Конденсационный котел
Конденсационный котел — это усовершенствованный тип промышленного котла, который благодаря применению специальной технологии обеспечивает гораздо более высокий КПД по сравнению с традиционными котлами.
Главной особенностью конденсационных котлов является использование скрытой теплоты водяного пара, содержащегося в отходящих дымовых газах. Конструкция теплообменной поверхности таких котлов позволяет конденсировать водяной пар из дымовых газов, превращая его в жидкость. В процессе конденсации высвобождается скрытое тепло, которое передается воде, циркулирующей внутри котла.
Благодаря этому механизму конденсационные котлы передают максимальное количество тепловой энергии топлива воде, что существенно увеличивает их энергоэффективность.
По типу конструкции конденсационные котлы могут быть как жаротрубными, так и водотрубными, что позволяет адаптировать их для различных промышленных и бытовых нужд.
Промышленные котлы, включая жаротрубные и водотрубные, классифицируются на водогрейные, паровые и термомасляные котлы в зависимости от типа рабочего тела и выходной жидкой фазы.
1- Водогрейный котел
Водогрейный котел используется для производства горячей воды, которая применяется в системах центрального отопления зданий и на различных предприятиях.
Характеристики:
- Производит горячую воду средней температуры.
- Применяется в бытовых, коммерческих и промышленных системах отопления.
- Находит применение как в отоплении жилых зданий, так и на производственных объектах.
2- Паровой котел
Паровой котел предназначен для производства водяного пара и применяется в качестве одного из основных устройств в различных отраслях промышленности, включая пищевую, бумажную, химическую, нефтегазовую. Произведенный пар можно использовать для теплопередачи, выработки электроэнергии или использования в различных химических процессах.
3- Термомасляный котел
Паровой котел предназначен для выработки водяного пара и является одним из ключевых устройств в различных отраслях промышленности.
Применение:
- Пищевая промышленность
- Бумажное производство
- Химическая и нефтегазовая отрасли
- Генерация тепла и электроэнергии
Пар, произведенный в котле, может использоваться для теплопередачи, привода турбин или выполнения химических процессов.
Основные компоненты котла
Термомасляный котел использует в качестве теплоносителя специальное масло вместо воды, что делает его особенно полезным для задач, требующих высоких температур.
Особенности:
Масло обладает высокой температурой кипения, что позволяет поддерживать температуры до 300 °C и выше.
Такие котлы широко используются в промышленности, где требуется точное поддержание высокой температуры, например, в производственных процессах или при нагреве оборудования.
Термомасляные котлы являются оптимальным выбором для отраслей, где вода не может обеспечить необходимую эффективность теплообмена.
1- Топка (Furnace)
Топка — это основная часть котла, предназначенная для генерации тепла посредством сжигания топлива. Конструкция топки варьируется в зависимости от типа используемого топлива и мощности котла, что позволяет обеспечить максимально эффективное сгорание.
Особенности работы топки:
- Внутри топки воздух и топливо смешиваются в заданном соотношении для оптимального горения.
- Для воспламенения смеси используется специальное оборудование, такое как горелки или искровые зажигатели.
- Передача тепла в этой части котла осуществляется главным образом посредством радиационного механизма, благодаря чему теплоэффективность достигает высокого уровня.
Правильное проектирование и эксплуатация топки являются ключевыми для обеспечения стабильной работы котла и достижения максимального КПД.
2- Резервуар котла (Boiler Drum)
Резервуар котла в жаротрубных котлах служит для хранения воды, которая проходит через камеры сгорания и жаровые трубы. В водотрубных котлах часто используется два или более резервуара для сбора воды и пара. Как правило, самый крупный резервуар — это сам котел, который обеспечивает основное накопление воды и пара, необходимого для эффективной работы системы.
3- Пожарные трубы (Fire Tubes)
Пожарные трубы — это трубы, через которые проходят горячие газы от сгорания топлива и передают свое тепло воде, находящейся вокруг труб. Такие трубы используются в жаротрубных котлах, где теплообмен происходит между горячими газами и водой, обтекающей трубы. Эти трубы являются основным элементом для эффективного переноса тепла в жаротрубных котлах.
4- Водяные трубы (Water Tubes)
Водяные трубы — это трубы, по которым течет вода, а горячие газы обтекают их снаружи. Водяные трубы используются в водотрубных котлах, где вода внутри труб нагревается продуктами сгорания, проходящими вокруг этих труб. Это конструктивное решение способствует более эффективному теплообмену и позволяет использовать водотрубные котлы для работы с высоким давлением.
5- Экономайзер (Economizer)
Экономайзер — это устройство, предназначенное для предварительного подогрева питательной воды котла с использованием тепла, оставшегося в выхлопных газах, которые проходят через дымоход. Экономайзер значительно увеличивает КПД котла, поскольку он позволяет использовать остаточное тепло выхлопных газов для подогрева воды, поступающей в котел, снижая таким образом потребление энергии.
6- Пароперегреватель (Superheater)
Пароперегреватель — это устройство, которое служит для нагрева насыщенного пара до более высокой температуры, превращая его в перегретый пар.
7- Барабанный сепаратор (Drum Separator)
- Барабанный сепаратор — это устройство, которое отделяет избыточную воду от пара, предотвращая попадание слишком большого количества жидкости в паровую систему. Полученная лишняя вода возвращается обратно в котел для повторного использования. Это помогает поддерживать нужное качество пара и повышает эффективность работы котла.
8- Предохранительные клапаны (Safety Valves)
Предохранительные клапаны используются для предотвращения чрезмерного повышения давления внутри котла, что может привести к его повреждению или аварийной ситуации.
Принцип работы:
- Когда давление в котле становится слишком высоким, предохранительные клапаны открываются, сбрасывая излишний пар и тем самым снижая давление до безопасного уровня.
- Эти клапаны играют критически важную роль в обеспечении безопасности и надежности работы котлов.

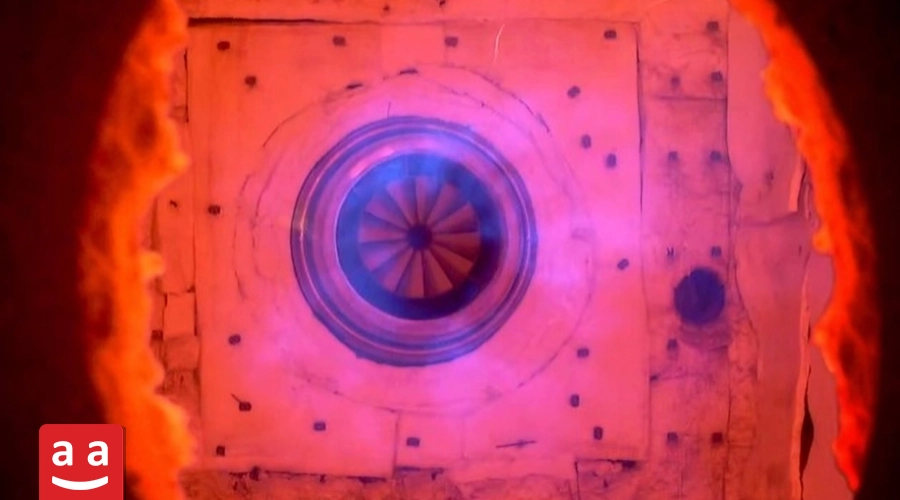

9- Горелка (Burner)
Промышленная горелка — это устройство, которое сжигает топливо и выделяет его тепловую энергию, необходимую для работы котла.
Типы горелок:
Тип горелки зависит от используемого топлива (газ, жидкое топливо, уголь) и конструкции самого котла.
10- Питательный насос (Feed Pump)
Питательный насос — это устройство, которое закачивает воду под давлением в котел. Он необходим для обеспечения постоянного поступления воды в котел, поддерживая нужный уровень воды и предотвращая его перегрев. Работает насос на принципе подачи воды с нужным давлением, что обеспечивает эффективный и безопасный процесс преобразования воды в пар.
11- Дымоход (Chimney)
Дымоход (Chimney) — это система, предназначенная для удаления дымовых газов, образующихся в процессе сгорания топлива в котле. Его роль заключается в отводе горячих газов, содержащих вредные вещества, в атмосферу, предотвращая их накопление внутри котла или в помещении. Эффективная система дымохода способствует улучшению работы котла и соблюдению норм безопасности.
Принцип работы котла
Котел работает по принципу преобразования воды в пар или горячую воду с использованием тепловой энергии топлива, сжигаемого в горелке. Вот как происходит процесс:
1. Вход воды
Вода поступает в котел из источника с необходимым давлением. Важно, чтобы вода была чистой, без лишних растворенных частиц и с нормальным уровнем pH, чтобы избежать отложений на трубках котла. Отложения снижают теплоотдачу и уменьшают КПД.
2. Включение горелки
Топливо (например, газ или жидкое топливо) смешивается с воздухом в горелке, и после воспламенения начинается процесс сгорания. Тепло, выделяемое при горении, используется для нагрева воды.
3. Передача тепла воде
Тепло передается воде через пламя горелки. В зависимости от типа котла, тепло передается либо через трубки (в жаротрубных котлах), либо непосредственно в воду (в водотрубных котлах).
4. Производство пара или горячей воды
Вода нагревается до требуемой температуры, превращаясь либо в пар (в паровых котлах), либо используется как горячая вода в водогрейных котлах. Полученный пар или горячая вода применяются в различных отраслях, таких как отопление или энергетика.
5. Отвод дымовых газов
Дымовые газы, образующиеся при сгорании, выводятся через дымоход, предотвращая их накопление в котле и обеспечивая безопасную работу устройства.
6. Контроль давления и температуры
Система управления котла постоянно контролирует давление и температуру. Если давление становится слишком высоким, срабатывают предохранительные клапаны, которые сбрасывают излишний пар, чтобы предотвратить возможные аварийные ситуации.
Широкое применение промышленных котлов
Промышленные котлы играют ключевую роль в различных отраслях промышленности благодаря своей способности эффективно производить пар и горячую воду. Рассмотрим наиболее важные области применения этих устройств:
1. Электроэнергетика
На электростанциях промышленные котлы используются для производства пара, который в дальнейшем направляется на работу паровых турбин. Этот пар высокого давления преобразуется в механическую энергию, необходимую для выработки электроэнергии. В этой сфере наиболее часто применяются водотрубные котлы, так как они могут производить пар при высоком давлении и температуре, что делает их оптимальными для энергогенерации.
2. Пищевая промышленность
В пищевой промышленности котлы используются для выработки пара, который применяется для приготовления, стерилизации и обработки продуктов. Пара, производимая на этих предприятиях, должна соответствовать высоким санитарным требованиям и быть полностью чистой, что делает применение специальных котлов, соответствующих строгим стандартам, необходимым.
3. Нефтяная и газовая промышленность
Промышленные котлы широко используются на нефтеперерабатывающих и нефтехимических заводах. Они играют важную роль в переработке нефти и химических материалов, предоставляя пар для нагрева, испарения и транспортировки веществ. Эти котлы должны быть надежными, работать непрерывно и иметь высокий КПД.
4. Химическая промышленность
В химической промышленности котлы используются для производства пара, который необходим для проведения химических реакций, нагрева материалов и производства конечной продукции. Котлы, работающие в этой отрасли, должны обеспечивать высокую температуру и давление, что способствует оптимизации технологических процессов.
5. Текстильная промышленность
В текстильной отрасли котлы применяются для выработки пара, который используется в процессах крашения, стирки и регулирования температуры волокон и тканей. Такой пар улучшает качество продукции и ускоряет производственные процессы, обеспечивая высокую эффективность на всех стадиях производства.
6. Фармацевтическая промышленность
В фармацевтической промышленности котлы используются для выработки стерильного пара, который необходим для стерилизации оборудования, сырья и контроля температуры процессов. Чистота пара играет решающую роль в этой отрасли, так как она напрямую влияет на качество фармацевтической продукции.
7. Бумажная и целлюлозная промышленность
В бумажной и целлюлозной промышленности котлы используются для выработки пара, который необходим для испарения воды из бумажной массы и регулирования температуры в процессе производства бумаги. Пар помогает ускорить процесс сушки и обеспечить равномерное высыхание, что повышает качество продукции.
8. Системы центрального отопления
Водогрейные котлы широко используются в системах центрального отопления, обеспечивая теплом жилые здания, больницы, гостиницы и другие большие сооружения. Они играют важную роль в поддержании комфортной температуры в общественных и жилых помещениях.
9. Промышленные автомойки
На промышленных автомойках котлы используются для выработки пара, который применяется для очистки и дезинфекции автомобилей, тяжелого оборудования и различных поверхностей. Применение пара позволяет эффективно очищать и дезинфицировать оборудование, а также снижать расход воды, что делает процесс более экологичным и экономичным.
Котел – ключ к производству пара
Промышленные котлы являются неотъемлемой частью многих отраслей промышленности, отвечая за производство пара и горячей воды с использованием тепловой энергии из топлива. Промышленные котлы играют важную роль в оптимизации процессов, повышении производительности и снижении энергозатрат, что делает их незаменимыми на различных производственных мощностях.
Разнообразие конструкций котлов — от жаротрубных и водотрубных до конденсационных — позволяет выбрать оптимальные решения для конкретных нужд отрасли. Жаротрубные промышленные котлы часто используются для менее требовательных задач с умеренными температурами и давлениями, в то время как водотрубные и конденсационные котлы, способные обеспечивать более высокие температуры и давления, находят применение в более энергоемких и высокотехнологичных производственных процессах. Промышленные котлы играют ключевую роль в таких отраслях, как электроэнергетика, пищевая промышленность, нефтегазовая и химическая отрасли, а также в текстильной и фармацевтической промышленности. Они обеспечивают необходимую теплоту для работы паровых турбин, стерилизации оборудования, выработки электроэнергии и выполнения множества других производственных операций.
Одним из известных поставщиков современных промышленных котлов и услуг является группа pachman. Она зарекомендовала себя как надежный производитель, предоставляющий высококачественные решения, которые соответствуют нуждам различных отраслей. Благодаря специализированным технологиям и индивидуальному подходу к каждому заказчику, pachman эффективно решает задачи повышения производительности, улучшения энергоэффективности и оптимизации использования ресурсов.
