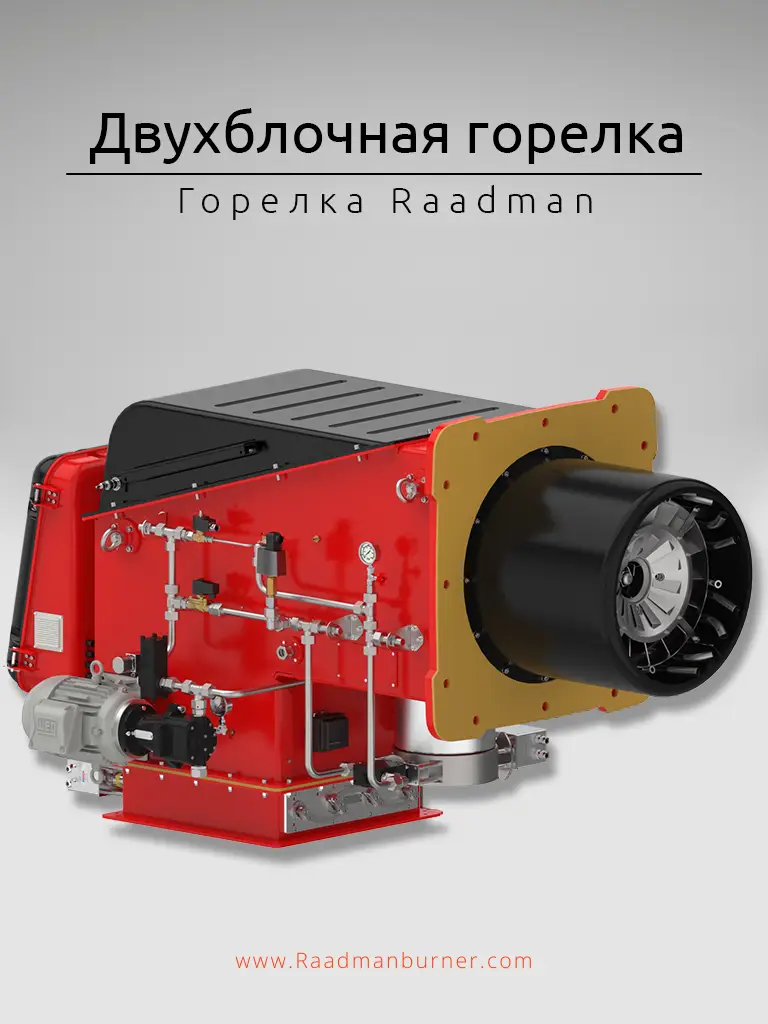

Двухблочные горелки (серия DB)
Что такое двухблочная горелка?

Промышленные горелки делятся на два типа.

  1. Моноблочные горелки
  2. Двухблочные горелки

В моноблочных горелках, вентилятор является частью основного корпуса горелки. В отличие от моноблочных горелок, Двухблочные горелки состоят из двух отдельных блоков: блока головки горелки и системного блока вентилятора.

Головка горелки состоит из корпуса горелки, газовых форсунок, завихрителя, шайбы, дизельных станций, электрического щита, предохранительных устройств и электропроводки. Вентиляционная система включает в себя вентилятор, электродвигатель и электрический щит. Вентиляционная система может быть установлена в том же помещния или в другом месте, а один воздуховод соединяет два блока. Ниже мы покажем, что двухблочные горелки имеют больше преимуществ, чем моноблочные горелки в больших промышленных горелках.

  1. Бригады техобслуживания имеют больше доступа к головке горелки в двухблочные горелках.
  2. Этот тип горелки котла имеет малый вес. С другой стороны, головка горелки не имеет ничего другого, например, вентилятора или электродвигателя.
  3. Воздух для горения в двухблочной горелке можно легко нагреть предварительно для повышения эффективности.
  4. При центральной системе вентиляции воздух для горения распределяется с одинаковым расходом в многогореличных системах.
  5. Боковая или полная герметизация системы вентиляции может использоваться в двухблочных горелках. Это может уменьшить шумовое загрязнение в котельной.
  6. Вентиляционная система может быть установлена в 8 разных направлениях в зависимости от расположения котла.

Также одной из возможностей двухблочной горелки является установка вентилятора в отдельном помещения от котла и имеет много преимуществ:

  1. Перед камерой сгорания требуется несколько прилегающих участков.
  2. В результате установки вентиляционной системы вдали от парового котла, шумовое загрязнение находится на самом низком уровне.
- slider
0100
Категории

Исследование по шумоглушителям в промышленных горелках и способы снижения шума вентилятора

Шумоглушитель, который использовался для снижения звука промышленных горелок в паровых и водогрейных котельных и т. д., имеет важное значение и осуществляться двумя способами: впрыскиванием полиуретановых

Горелки для промышленных печей

Промышленные печи и продукции определяют тип контакта пламени. Во многих процессах термической обработки, где продукты сгорания не должны контактировать с продуктами, используются горелки с косвенным горением.

Двухблочные горелки (серия DB)

dual block burner db series

Горелки c полностью электронной модуляцией разработаны для безопасной работы во всем диапазоне нагрузки от высокого до низкого. Наиболее распространенные значения модуляции в горелках серии DB есть от 1:8 до 1:10. Высокий коэффициент снижения используется для уменьшения цикличности работы горелки и котла и поддержания постоянной температуры или давления в котле. Это очень важно, если котел используется в промышленном процессе, требующем постоянной температуры или давления. Горелки серии DB оснащены электронной микропроцессорной панелью управления, которая управляет серводвигателем воздушной заслонки, топливными серводвигателями, а также регулирующим смесительным устройством внутри головки сгорания. Использование электронной модуляции предот- вращает гистерезис благодаря точному управлению независимыми сервомоторами и программному обеспечению, связанному по can – шине. В горелках RAADMAN серии DB применяются контроллеры от проверенных временем производителей LAMTEC ETAMATIC / CMS или Siemens LMV51/52. Эти системы управления горелкой сочетают в себе преимущества электронного регулятора соотношения топливо/воздух и электронного блока управления горелкой.

До пяти сервоприводов могут быть назначены для модуляции приводов воздуха и топлива с воз- можностью установки дополнительного модуля для добавления функции управления приводом с переменной скоростью (VSD) для вентилятора воздуха горения, настройки кислорода О2 в уходящих газах, контроль СО, двухтопливная функциональность и другие доступные опции для повышения гибкости и эффективности системы.

Главные особенности и преимущества:

  • Встроенное электронное управление защита пламени горелки и PID-регулирования модуляцией.
  • Применение на одном или двух видах топлива.
  • Управливает до 5 независимых исполнительных механизмов для оптимальной эффективности при использовании горелок с низким уровнем Nox.
  • Встроенный PID -регулятор темпратуры/давления с автаматической настройкой для точного управления процессом.
  • Управление приводом с переменной скоростью с датчиком фактического числа оборотов обеспечивает надежное эффективное и безопасное управление вентилятором воздуха горения.
  • Встроенная система проверки газового клапана, которая проверяет наличие утечки при каждом цикле работы горелки для повышения безопасности.
  • Регулировка O2, COконтроль
  • До 10 программируемых точек на кривую соотношения топливо-воздух для большей гибкости и более жесткого контроля.
  • 999повторяемых положений исполнительных механизмов для точного управления.
  • Цифровая обратная связь по позиционированию от исплнительных механизмов.
  • Независимое зажигание.
  • Возможность подключения к системе управления верхного уровня с использованием различных типов протоколов.
  • Техническая поддержка.

Для всех целей и возможностей:

Их можно использовать везде, где необходимо тепло – для отопления жилых домов или больниц, школ или офисов, в промышленности или торговле, на борту судов и для мобильных установок. Они применяются во многих отраслях промышленности и во всех общедоступных типах газа и нефти и отличаются надежностью, долговечностью и большой экономичностью. Почти все типы горелки во всем диапазоне производительности доступны в версии Low NOx с особенно низким уровнем выбросов.

dual block burner

Мощностной ряд

Серия BD, как двухблочная концепция, охватывает диапазон от 1000 до 32000 кВт в 9 версиях/мощностях с динамическим диапазоном от 1:8 до 1:10.
