Горелка Rotary Cup (чашечная центробежная горелка) — это тип промышленной горелки для жидкого топлива, в которой распыление топлива осуществляется за счёт центробежной силы вращающейся чаши. Такая технология позволяет эффективно распылять дизельные и вязкие виды топлива без необходимости использования форсунок высокого давления. Если при эксплуатации промышленных котлов возникают проблемы, связанные с высокой вязкостью топлива, нестабильным качеством мазута или частым засорением форсунок, горелка Rotary Cup может стать эффективным решением.
Следует отметить, что данная технология применяется исключительно для жидкого топлива и не используется для газообразных видов топлива, таких как природный газ или LPG. В этой статье специалисты компании РАДМАНА рассматривают принцип работы, конструкцию, области применения, а также преимущества и недостатки горелок Rotary Cup.
Для полного знакомства с различными типами горелок, их применением и критериями выбора рекомендуем ознакомиться с подробной статьёй о промышленных горелках.
Что такое горелка Rotary Cup?
Горелка Rotary Cup представляет собой систему сжигания жидкого топлива, в которой вместо традиционной форсунки используется быстро вращающаяся металлическая чаша. Скорость вращения чаши обычно составляет от 3000 до 12000 оборотов в минуту. Под действием центробежной силы топливо распределяется по поверхности чаши тонкой плёнкой и выбрасывается с её края в виде мелкодисперсных капель. После смешивания с воздухом для горения образуется устойчивое коническое пламя.
Важно отметить: горелка Rotary Cup может работать и на дизельном топливе. Однако из‑за особенностей конструкции и специфического оборудования, необходимого для таких горелок, использование их для сжигания дизельного топлива во многих случаях экономически нецелесообразно. Кроме того, существуют двухтопливные модели горелок Rotary Cup, которые способны работать и на газообразном топливе. В таких системах в зоне горения устанавливаются отдельные газовые форсунки. Эти форсунки не связаны с вращающейся чашей, и система Rotary Cup не участвует в процессе сжигания газа.
Хотя горелка Rotary Cup технически может использоваться для сжигания дизельного топлива, в большинстве проектов применяются специализированные дизельные горелки. Чтобы подробнее ознакомиться с их конструкцией, принципом работы и критериями выбора, рекомендуем прочитать статью «Что такое дизельная горелка?».

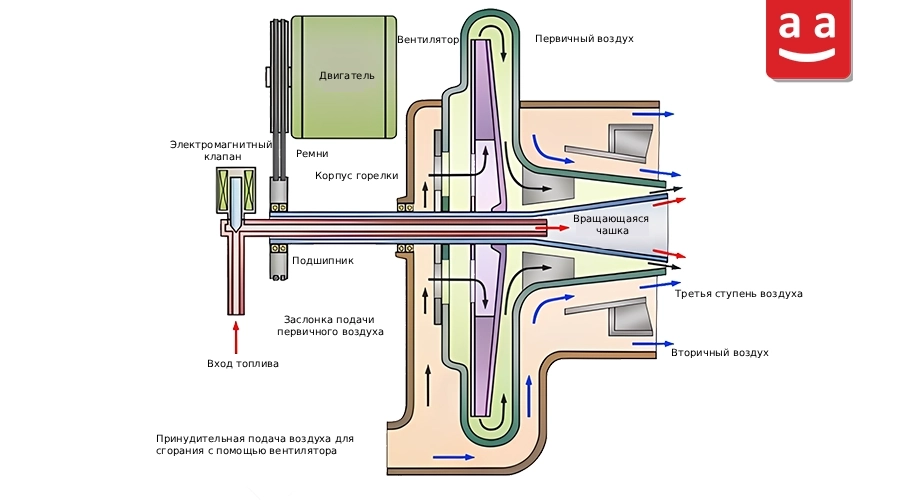

Принцип работы горелки Rotary Cup
Работа горелки Rotary Cup основана на использовании центробежной силы для распыления топлива.
Процесс можно разделить на несколько этапов.
1-Подача топлива
Топливо проходит через фильтр и при необходимости систему подогрева. Затем оно подаётся под относительно низким давлением (обычно 2–5 бар) через центральную топливную трубку в вращающуюся чашу.

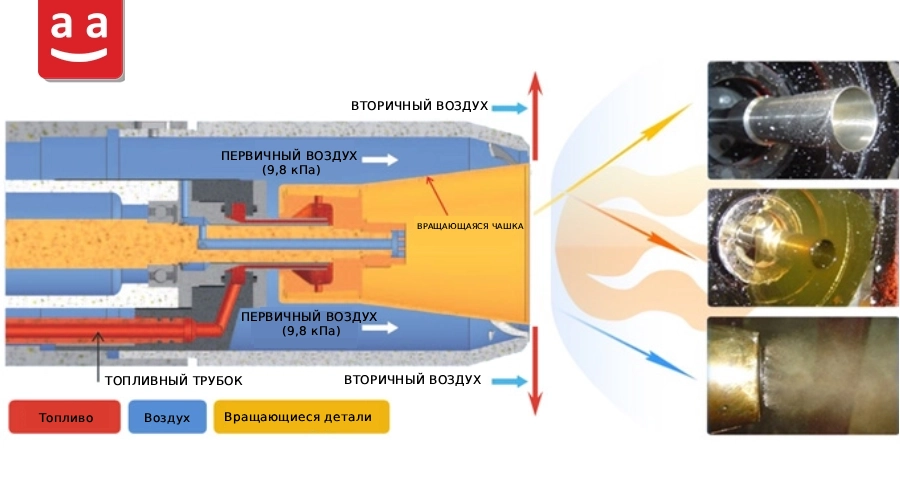

2-Центробежное распыление топлива
Электродвигатель приводит чашу во вращение. Под действием центробежной силы топливо распределяется по внутренней поверхности чаши в виде тонкой плёнки и выбрасывается с её края. В результате образуются капли размером примерно 20–150 микрон, что обеспечивает эффективное смешивание топлива с воздухом.
3-Первичный воздух
Часть воздуха (примерно 15–25 %) подаётся под давлением вокруг чаши. Этот поток способствует: дополнительному распылению топлива и формированию конического факела
4-Вторичный воздух
Оставшаяся часть воздуха (примерно 75–85 %) поступает через систему подачи воздуха и смешивается с топливным факелом, обеспечивая завершение процесса горения.
5-Воспламенение

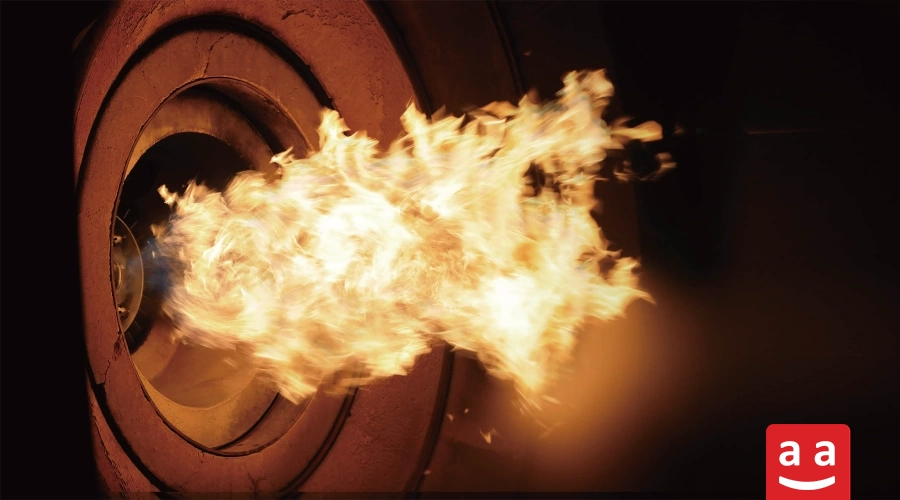

Для запуска горения используется электрический искровой розжиг или пилотная горелка. В результате формируется стабильное коническое пламя.

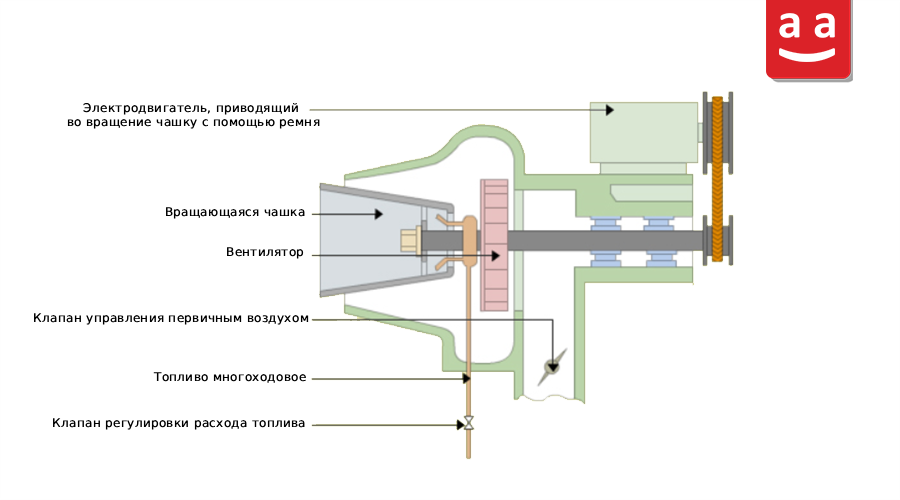

Основные компоненты горелки Rotary Cup

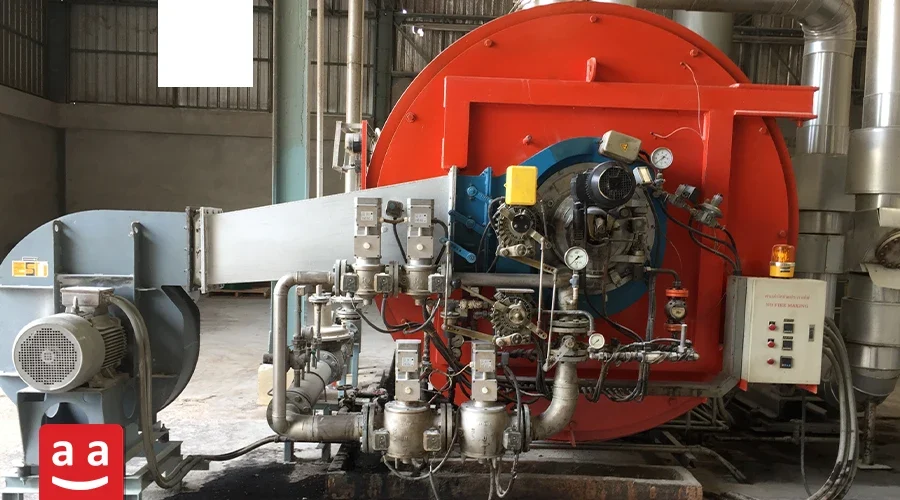

Горелка Rotary Cup включает стандартные компоненты обычной жидкотопливной горелки (топливный насос, электромагнитные клапаны, шкаф управления, воздушный вентилятор, пилотную горелку и др.). Однако из‑за особого способа распыления топлива вместо форсунки и насоса высокого давления в её конструкции используются специальные узлы, которые будут рассмотрены ниже:

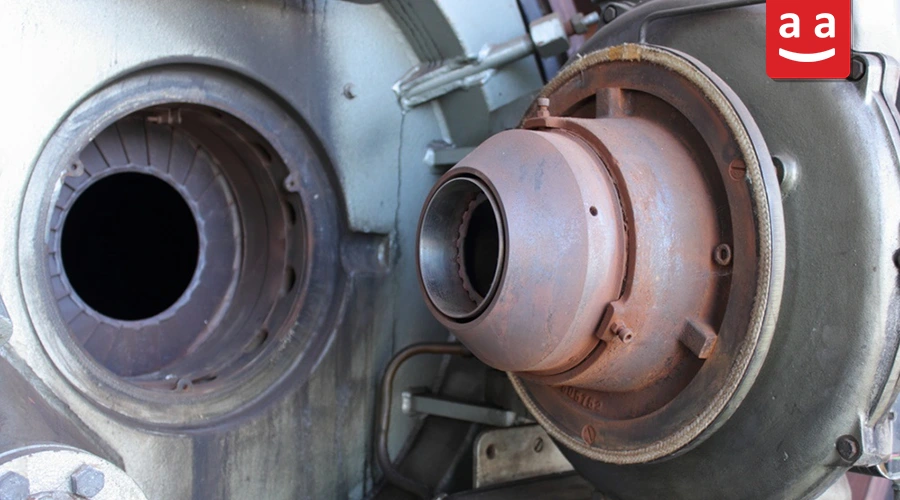

Вращающаяся чаша
Это ключевой элемент системы распыления топлива. Чаша обычно изготавливается из нержавеющей стали и имеет цилиндрическую или коническую форму.
Электродвигатель чаши
Компактный электродвигатель мощностью примерно 0,3–1,5 кВт обеспечивает вращение чаши со скоростью до 12000 об/мин.
Вал и муфта
Передают вращение от двигателя к чаше.
Центральная топливная трубка
Служит для подачи топлива непосредственно в центр вращающейся чаши.
Области применения горелок Rotary Cup
Как уже отмечалось ранее, горелка Rotary Cup является относительно старой технологией. Основная область её применения — сжигание тяжёлых и низкокачественных жидких топлив, таких как мазут, и для газообразных видов топлива она не используется.
В настоящее время, с повышением качества жидких топлив и развитием других технологий атомизации топлива, применение таких горелок в большинстве отраслей промышленности уже не является экономически оправданным, хотя в некоторых случаях они всё ещё используются.
Наиболее распространённое применение этих горелок — в промышленных установках, работающих на тяжёлых жидких топливах, таких как:

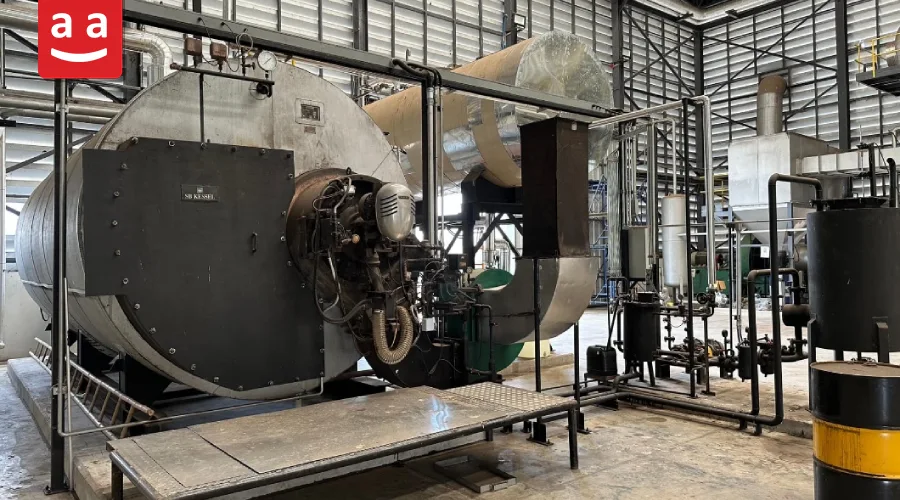

Промышленные котлы:
Горелки Rotary Cup могут применяться в промышленных котлах, работающих на дизельных жидких топливах, таких как мазут.
Судовые котлы и морская промышленность:
Значительная часть промышленного применения горелок Rotary Cup приходится на морской сектор и офшорные объекты. Эти горелки традиционно используются на нефтяных танкерах, сухогрузах, газовозах, а также на плавучих установках для добычи, хранения и отгрузки нефти (FPSO/FSO). Вспомогательные котлы на таких судах во многих случаях оснащаются именно горелками Rotary Cup. Широкое распространение в морской индустрии тяжёлых видов жидкого топлива с высокой вязкостью и изменчивым качеством, а также способность этих горелок поддерживать стабильное горение в сложных морских условиях эксплуатации сыграли решающую роль в выборе технологии Rotary Cup.
Промышленные печи:
Горелки Rotary Cup могут использоваться и в различных типах промышленных печей, где требуется надёжное сжигание дизельных жидких топлив.
Преимущества горелки Rotary Cup
К основным преимуществам горелки Rotary Cup относятся следующие характеристики, благодаря которым данная технология, несмотря на свою относительную «возрастность», по‑прежнему применяется в ряде отраслей промышленности.
- Гибкость по отношению к качеству топлива:Горелка Rotary Cup менее чувствительна к плотности и вязкости топлива по сравнению с современными форсуночными системами высокого давления (pressure atomizers). Благодаря принципу центробежного распыления она способна эффективно сжигать дизельные и высоковязкие виды топлива. Это расширяет возможности использования более разнообразных, в том числе экономически выгодных видов топлива.
- Снижение риска засорения форсунки: Каналы и отверстия подачи топлива в горелке Rotary Cup имеют больший диаметр по сравнению с горелками, оснащёнными форсуночными распылителями высокого давления.По этой причине вероятность засорения топливных каналов значительно ниже. Данное преимущество особенно важно при эксплуатации на топливе нестабильного или пониженного качества.
Следует учитывать, что степень реализации указанных преимуществ зависит от условий эксплуатации, корректности настройки горелки, технического состояния оборудования и характеристик используемого топлива.
Недостатки горелки Rotary Cup
К основным недостаткам и эксплуатационным ограничениям горелок Rotary Cup относятся следующие факторы.
- Сложная конструкция и большое количество подвижных элементов
- Повышенный уровень вибрации и шума из‑за высокой скорости вращения чаши в процессе эксплуатации
- Более высокая стоимость оборудования и обслуживания: Первоначальная стоимость горелок Rotary Cup, как правило, выше по сравнению с жидкотопливными горелками с форсуночным, паровым или воздушным распылением. Кроме того, обслуживание и ремонт могут быть более сложными и затратными вследствие наличия большого количества механических и вращающихся деталей.
- Экономическая целесообразность преимущественно для дизельных топлив: С экономической точки зрения применение горелок Rotary Cup оправдано прежде всего при использовании дизельных жидких топлив. Для лёгких и очищенных видов топлива их использование часто оказывается нецелесообразным. Также в случаях, когда требуется универсальная двухтопливная горелка (жидкое топливо и газ), данная технология не всегда является оптимальным выбором.
- Более крупные габариты: Горелки Rotary Cup обычно имеют большие габаритные размеры по сравнению с альтернативными системами распыления. Это может создавать ограничения при необходимости компактной компоновки оборудования и плотного размещения в котельных установках.
Горелка Rotary Cup — традиционное решение для работы с дизельными видами топлива
Горелка Rotary Cup (чашечная центробежная горелка) является одним из традиционных методов распыления жидкого топлива. Благодаря способности эффективно работать с дизельными и высоковязкими видами топлива она до сих пор используется в ряде промышленных применений. Использование вращающейся чаши вместо традиционных форсунок делает такие горелки менее чувствительными к проблемам, связанным с засорением топливных каналов, и обеспечивает более стабильное сжигание топлива низкого качества.
Данная технология применяется исключительно для жидких видов топлива, особенно для топлив с высокой вязкостью, которые требуют эффективного распыления перед сгоранием. Для газообразных видов топлива такая система не используется. Тем не менее более сложная конструкция оборудования, повышенные затраты на техническое обслуживание, а также развитие современных технологий распыления топлива привели к тому, что применение горелок Rotary Cup сегодня более ограничено, чем в прошлом. В настоящее время такие горелки чаще всего используются на установках, работающих на дизельных жидких топливах, например мазуте, а также в морской и судовой промышленности, где применение подобных видов топлива остаётся распространённым.
В конечном итоге выбор горелки Rotary Cup должен основываться на типе используемого топлива, условиях эксплуатации, требованиях к техническому обслуживанию и экономической эффективности, чтобы обеспечить надёжную работу оборудования и оптимальную производительность.
Часто задаваемые вопросы о горелке Rotary Cup
1- Что такое горелка Rotary Cup и как она работает?
Горелка Rotary Cup (чашечная центробежная горелка) — это промышленная горелка, предназначенная главным образом для сжигания дизельных жидких топлив с высокой вязкостью. В такой горелке топливо подаётся в быстро вращающуюся чашу, где под действием центробежной силы распределяется тонкой плёнкой и распыляется на мелкие капли. Благодаря этому обеспечивается равномерная атомизация топлива и более стабильное горение. Такой механизм распыления также снижает вероятность засорения топливных каналов и уменьшает риск нестабильности пламени.
2- Какие виды топлива могут использоваться в горелке Rotary Cup?
Горелки Rotary Cup чаще всего применяются для сжигания дизельных жидких топлив, таких как мазут. Механизм распыления с использованием вращающейся чаши обеспечивает равномерное распределение топлива и устойчивое горение даже при высокой вязкости. Теоретически такие горелки могут работать и на дизельном топливе. Однако из‑за особенностей конструкции и стоимости оборудования их использование для дизельного топлива часто экономически нецелесообразно.
3- Как осуществляется обслуживание горелки Rotary Cup?
Техническое обслуживание горелки Rotary Cup обычно не требует сложного оборудования. Основные операции включают периодическую очистку топливных каналов и вращающейся чаши. Регулярное проведение этих процедур позволяет поддерживать стабильную работу горелки и обеспечивает её надёжную и долговременную эксплуатацию.
