Регуляторы давления газа: обзор 11 различных типов и лучших брендов

Обзор всех типов газовых регуляторов и ведущих брендов

В системах подачи и распределения газа критически важно использование оборудования, способного точно и безопасно контролировать давление и расход. Регуляторы давления газа (или газовые регуляторы) играют ключевую роль в обеспечении безопасности и эффективности работы оборудования. Они поддерживают стабильное давление в определенных пределах, преобразуя высокое входное давление в постоянное и подходящее для конкретных процессов. Различные типы регуляторов применяются в разных отраслях промышленности, каждый со своими характеристиками и назначением. Правильный выбор типа и бренда устройства способен значительно повысить производительность и срок службы оборудования.

В этой статье мы рассмотрим основные типы газовых регуляторов, их особенности, области применения, а также лучшие бренды, заслужившие доверие благодаря своей надежности и эффективности.

Что такое регулятор давления?

Регулятор давления — это механическое или электронное устройство, предназначенное для контроля и стабилизации давления или расхода жидкости (газа или жидкости) в системе. Главная цель регулятора — снизить высокое или нестабильное входное давление до постоянного и контролируемого уровня, обеспечивая оптимальные условия для использования в различных устройствах и процессах.

Основные особенности и функции регуляторов давления:

1. Регулирование и стабилизация давления: основной функцией регулятора является снижение высокого и нестабильного давления на входе до стабильного и подходящего уровня на выходе, что обеспечивает безопасную и эффективную работу системы.
2. Контроль потока: регуляторы могут контролировать объем потока газа или жидкости в зависимости от потребностей системы. Это особенно важно в чувствительных отраслях, где требуется строгое соблюдение параметров расхода.
3. Поддержание стабильного выходного давления: качественный регулятор обеспечивает постоянное выходное давление без колебаний, даже при изменениях входного давления, что положительно влияет на работу подключенного оборудования.
4. Безопасность системы: путем регулирования давления регуляторы помогают избежать опасности избыточного давления, снижают риск взрывов и предотвращают поломку оборудования.
5. Быстрая реакция на изменения давления: регуляторы должны быстро реагировать на изменения входного или выходного давления, чтобы поддерживать его в заданном диапазоне и предотвращать сбои в работе системы.
6. Совместимость с различными газами и жидкостями: регуляторы проектируются для работы с различными веществами и используются в бытовых, промышленных, медицинских и лабораторных целях.
7. Варианты регулировки — ручная и автоматическая: Некоторые регуляторы могут настраиваться вручную, в то время как более сложные модели поддерживают автоматическое управление через электронные системы.
8. Устойчивость к различным условиям: Качественные регуляторы изготавливаются из прочных, устойчивых к коррозии материалов, способных выдерживать экстремальные температуры и давления.
9. Долговечность и надежность: поскольку регуляторы устанавливаются в критически важных системах, они должны быть прочными и долговечными, чтобы минимизировать необходимость частого ремонта.
10. Гибкость применения в различных шкалах давления: регуляторы выпускаются для работы в различных диапазонах — от низкого до высокого давления, что позволяет использовать их в самых разнообразных приложениях.
11. Упрощение управления системами: использование регуляторов помогает упростить эксплуатацию газовых и жидкостных систем, снижая сложность контроля давления и расхода.

 Важность использования регулятора давления

В газовых и жидкостных системах регулятор давления играет ключевую роль, обеспечивая безопасность, стабильность и оптимальную производительность. Ниже рассмотрены основные причины и значимость применения регуляторов давления:

1. Обеспечение безопасности: регуляторы поддерживают давление газа или жидкости в безопасных пределах, предотвращая аварии, вызванные избыточным давлением, такие как взрывы и утечки. Это особенно важно в отраслях, работающих с горючими газами, такими как природный газ и сжиженный нефтяной газ. Чрезмерное давление также может повредить трубы, фитинги и оборудование, но использование регулятора предотвращает отказ системы, стабилизируя входное и выходное давление.
2. Повышение эффективности и производительности: для корректной работы многим устройствам необходимо стабильное давление. Регуляторы поддерживают это давление на нужном уровне, обеспечивая высокую эффективность, например, горелок, и способствуя снижению энергопотребления. Точная настройка давления способствует оптимизации рабочих процессов и снижению затрат.
3. Точный контроль давления: В промышленных и лабораторных условиях требуется высокая точность давления. Продвинутые регуляторы позволяют точно регулировать давление в пределах допустимых значений и предотвращать нежелательные колебания. Они также быстро реагируют на изменения входного давления, поддерживая оптимальные условия для системы.
4. Увеличение срока службы оборудования: контроль давления предотвращает повреждения оборудования, вызванные внезапными изменениями давления. Регулятор продлевает срок службы чувствительных к давлению приборов и снижает затраты на техническое обслуживание, создавая стабильные рабочие условия и защищая оборудование от скачков давления.

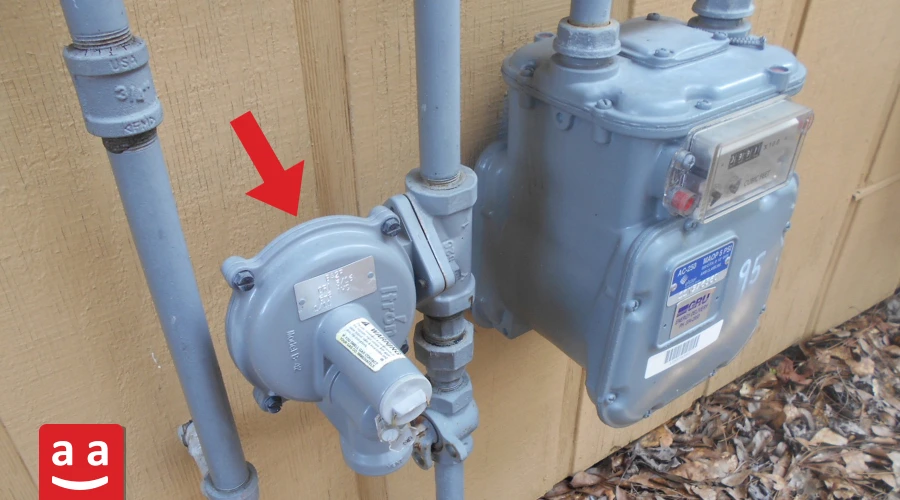

5. Повышение безопасности в быту: В бытовых условиях газовые регуляторы регулируют давление, поступающее в бытовые приборы, такие как плиты, обогреватели и водонагреватели. Это обеспечивает безопасность и стабильную работу оборудования, требующего постоянного давления газа.
6. Применение в чувствительных отраслях: в нефтехимической и нефтегазовой промышленности точный контроль давления газа и жидкости жизненно важен. Регуляторы используются на газовых рампах, перерабатывающих заводах и в медицинском оборудовании, где контроль давления, особенно для подачи кислорода или анестетиков, необходим для обеспечения безопасности и здоровья пациентов.
7. Регулирование расхода и оптимизация затрат: в системах отопления и энергоснабжения точная регулировка расхода газа минимизирует потери топлива, снижая затраты на топливо и энергию.
8. Адаптация к условиям окружающей среды: давление газа или жидкости может колебаться из-за изменений температуры и давления воздуха. Регуляторы помогают адаптироваться к этим условиям, поддерживая стабильное давление. В регионах с низким атмосферным давлением, например, в горных районах, они позволяют поддерживать оптимальное давление для корректной работы оборудования.

Что такое регулятор давления газа?

Регулятор давления газа, также известный как стабилизатор или балансир, — это устройство, которое преобразует высокое давление газа от источников, таких как баллоны, резервуары или газовые рампы, в стабильное выходное давление, подходящее для безопасного использования в оборудовании. Без регуляторов давление газа может быть нестабильным или чрезмерно высоким, что создает риск взрывов и поломок оборудования.

Регуляторы давления — важнейший элемент для поддержания безопасности, эффективности и долговечности системы, где требуется точный контроль параметров газа и жидкости.

Виды газовых регуляторов

Газовые регуляторы подразделяются на несколько типов, таких как регуляторы высокого, среднего и низкого давления. Каждый тип предназначен для точного регулирования расхода и давления газа в определенных условиях эксплуатации. Правильный выбор типа газового регулятора для системы помогает повысить безопасность и улучшить общую производительность.

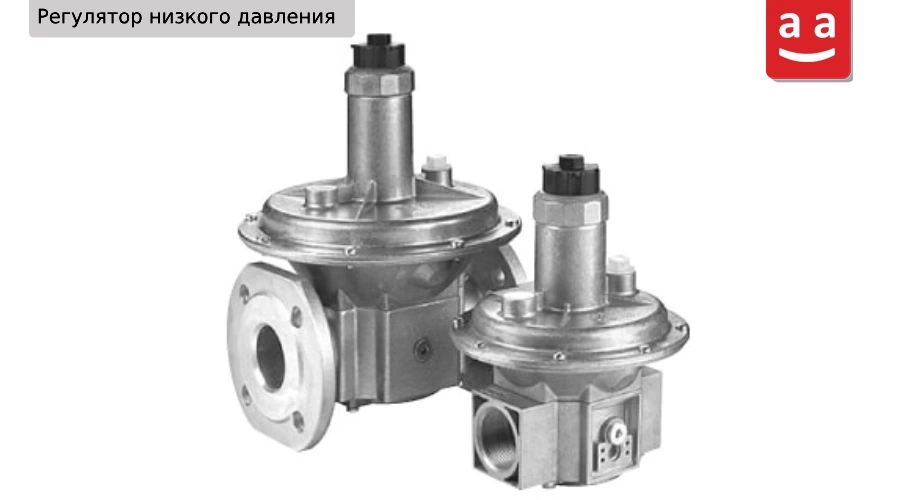

Регулятор давления газа низкого давления (Low Pressure Regulator)

Регулятор низкого давления используется для снижения входного давления газа до низкого уровня, подходящего для использования в бытовых или промышленных системах и оборудовании. Этот тип регулятора обычно применяют для таких газов, как природный газ или пропан, которые поступают под высоким давлением и требуют снижения до безопасного уровня для конечных устройств. Регулировка давления в таких регуляторах осуществляется с помощью диафрагмы и пружины, обеспечивая точный контроль давления на выходе.

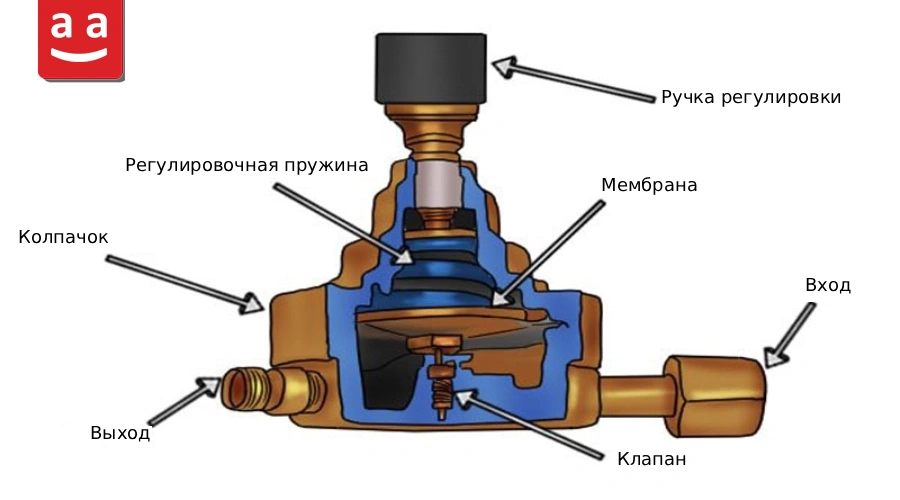

Выходное давление в регуляторах этого типа обычно находится в диапазоне от 0 до 0,5 бар. На следующем рисунке приведен пример конструкции газового регулятора низкого давления, который демонстрирует его ключевые компоненты и функциональность.

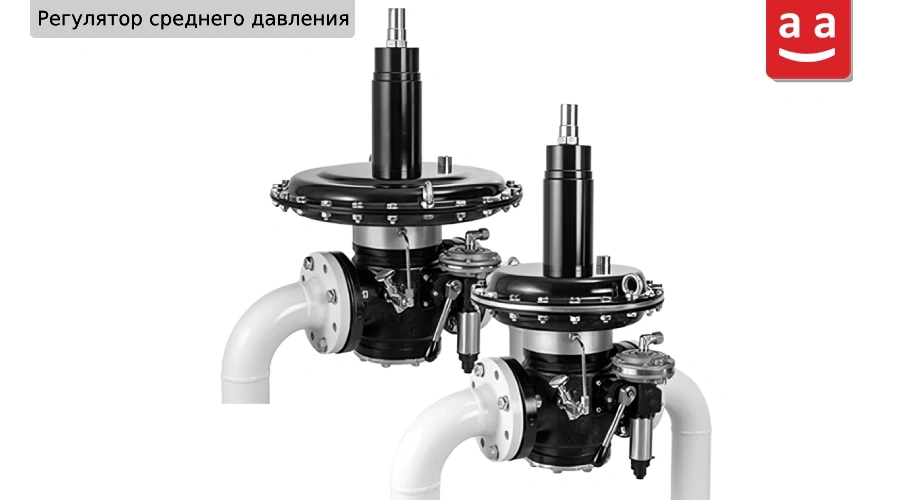

 Регулятор давления газа среднего давления (Medium Pressure Regulator)

Регулятор среднего давления используется для понижения и контроля давления газа в диапазоне среднего уровня. Этот тип регулятора предназначен для систем, требующих давления выше низкого, но ниже высокого, и находит широкое применение в промышленных, коммерческих и некоторых специальных бытовых системах.

Регулировка давления осуществляется с помощью диафрагмы и пружины, что позволяет точно поддерживать стабильное выходное давление. Выходное давление регулятора среднего давления обычно составляет от 0,1 до 4 бар, что обеспечивает оптимальные условия для оборудования, работающего на повышенном давлении.

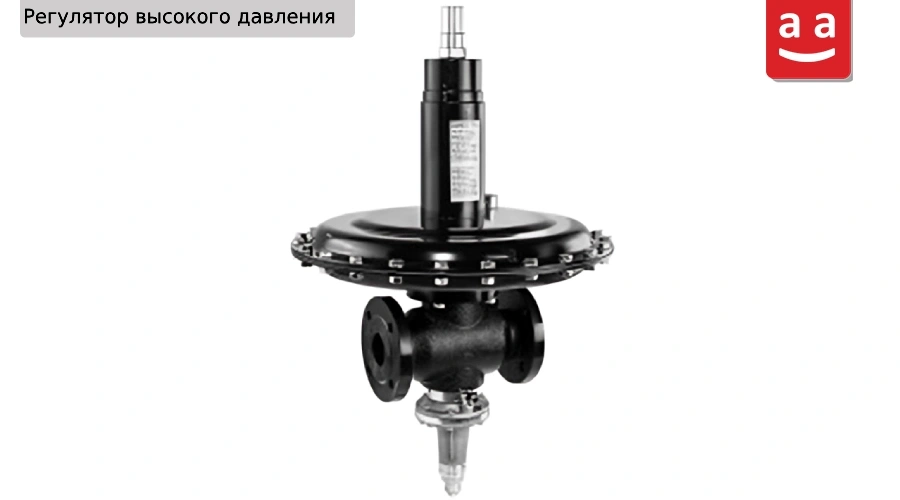

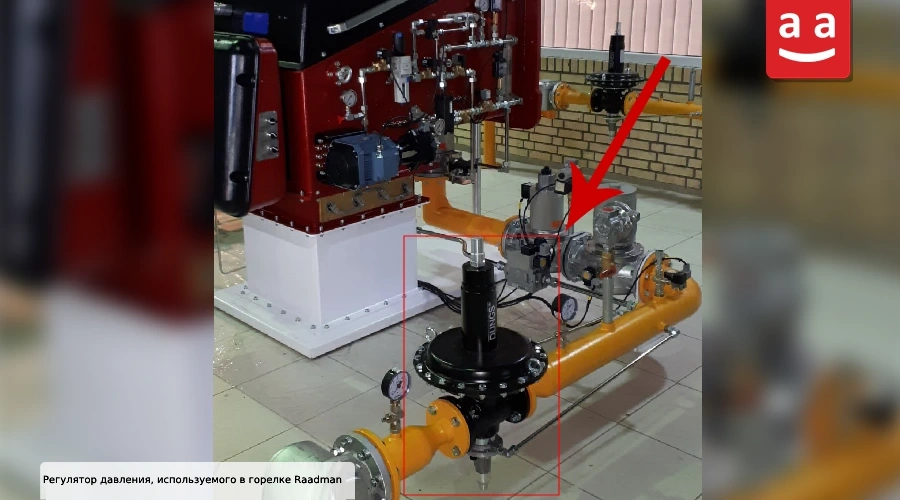

Регулятор давления газа высокого давления (High Pressure Regulator)

Регулятор высокого давления используется для управления и снижения входного давления газа, находящегося в очень высоких диапазонах. Этот тип регулятора предназначен для понижения давления газов до безопасного и контролируемого уровня и применяется в промышленных, медицинских и лабораторных системах, где требуется надежное управление высоким давлением.

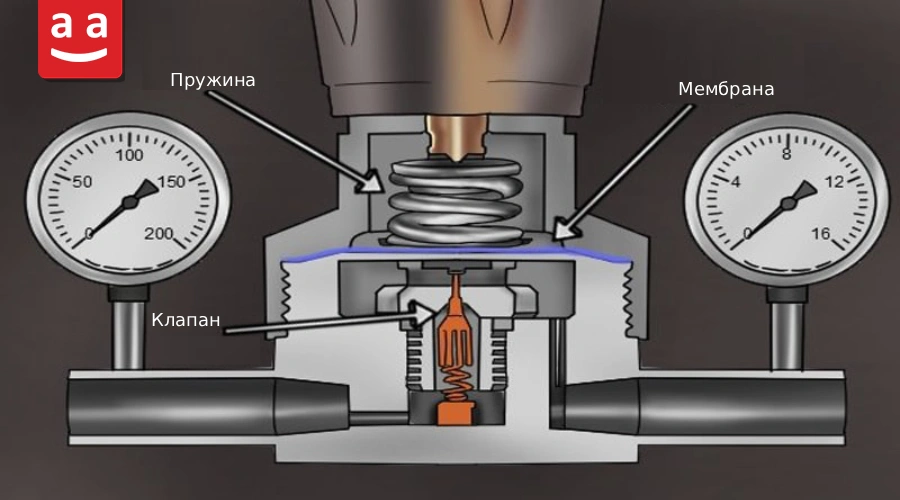

Процесс регулировки давления осуществляется с помощью диафрагмы и пружины, которые управляют внутренним клапаном, соединенным с этими элементами. Такой механизм обеспечивает точное снижение давления до необходимого уровня. Выходное давление регулятора высокого давления обычно составляет от 0,1 до 34 бар, что делает его подходящим для работы с оборудованием, требующим стабильного высокого давления.

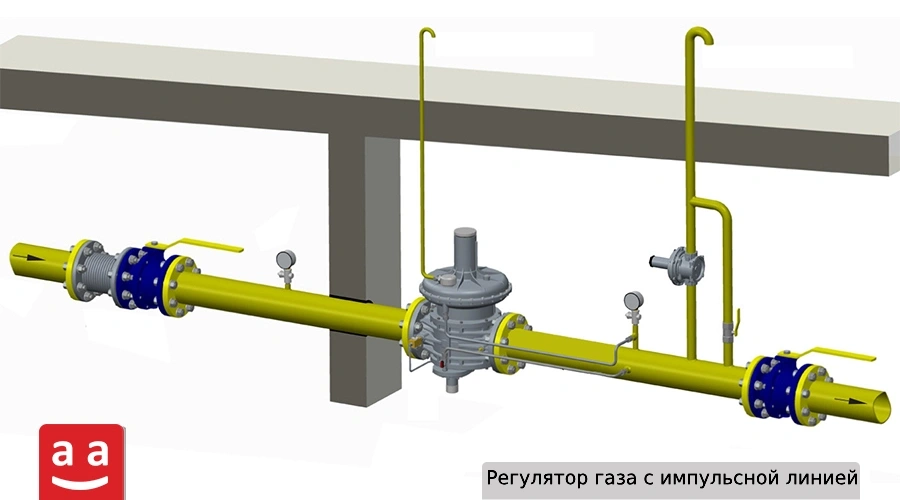

Регулятор давления газа с импульсной линией (Pulse-Line Regulator)

Регулятор давления с импульсной линией предназначен для особого типа регулирования, обеспечивающего точный контроль давления при изменяющемся потоке газа. Этот регулятор чаще всего используется в промышленных системах, где необходима высокая точность и где расход газа может изменяться в импульсном режиме.

Работа таких регуляторов основана на использовании импульсных сигналов, которые подаются на регулятор для регулировки давления. Благодаря импульсной линии этот тип регулятора способен оперативно реагировать на колебания входного давления и изменения нагрузки потребителя, обеспечивая стабильность и безопасность работы системы. Выходное давление регулятора с импульсной линией обычно находится в диапазоне от 0,1 до 34 бар, что делает его пригодным для сложных и динамичных промышленных процессов.

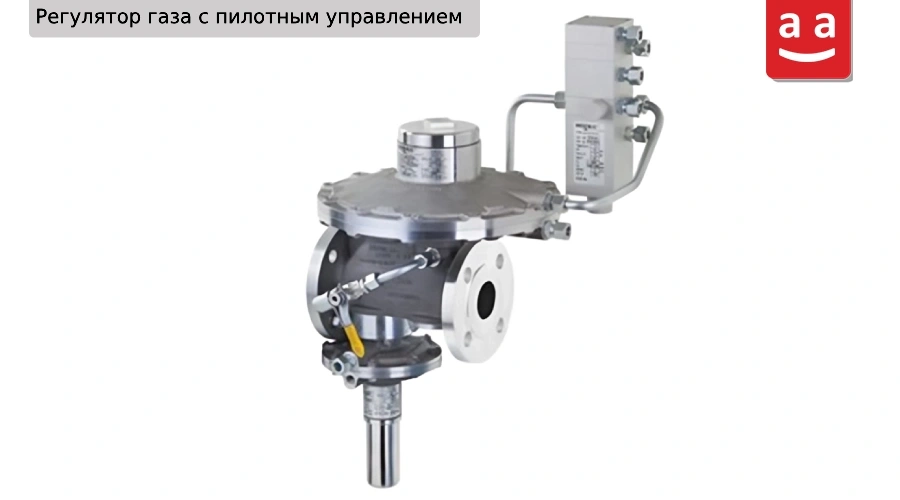

Пилотный регулятор давления газа (Pilot-Operated Gas Regulator)

Пилотный регулятор давления — это тип газового регулятора, использующий пилотную систему для точного контроля давления. Такая система включает отдельный регулирующий клапан (пилот), который передает управляющие сигналы на основной регулятор, помогая ему поддерживать заданные параметры давления.

Этот тип регуляторов обычно применяется в условиях, где требуется высокая точность и стабильность при сложных режимах работы. Пилотный клапан сначала регулирует давление в небольшом диапазоне и направляет сигналы на основной регулятор. В свою очередь, основной регулятор, опираясь на полученные сигналы, устанавливает выходное давление в соответствии с настройками пилота. Диапазон выходного давления таких регуляторов обычно составляет от 0,1 до 34 бар, что делает их универсальными для широкого спектра промышленных применений.

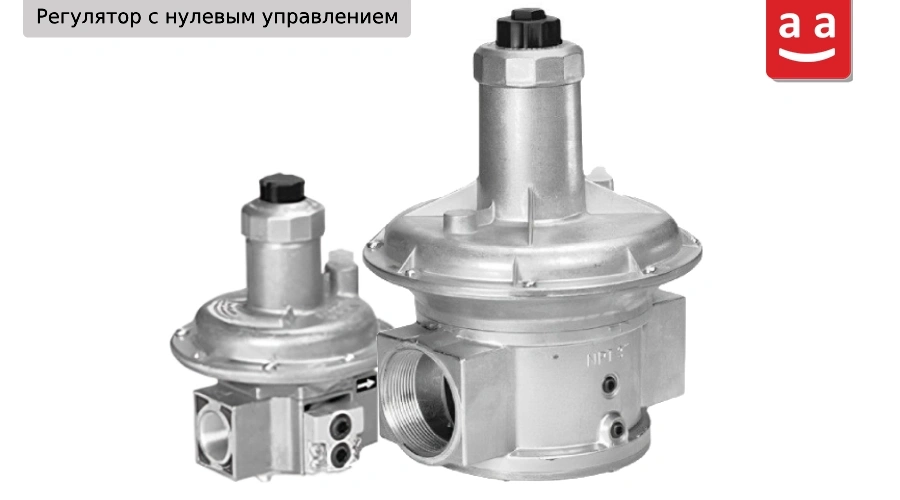

 Регулятор нулевого регулятора (Zero Governor Regulator)

Регулятор нулевого давления предназначен для поддержания выходного давления газа на уровне, близком к нулю или немного превышающем атмосферное давление. Этот тип регулятора используется в системах, где требуется крайне низкое давление на выходе, например, в горелках и специальных котлах, для которых важно стабильное и минимальное давление газа для правильной работы.

Механизм регулировки в таких устройствах (обычно включающий диафрагму и пружину) позволяет эффективно понижать входное давление газа до уровня, практически равного нулю. Благодаря этому нулевые регуляторы обеспечивают стабильность при минимальном давлении, что особенно важно для безопасности и экономичности работы низконапорных систем.

Одноступенчатый регулятор (Single Stage Regulator)

Одноступенчатый регулятор предназначен для понижения давления газа с высокого уровня до стабильного, более низкого уровня в один шаг. Это один из наиболее простых и часто используемых типов регуляторов. В одноступенчатых регуляторах давление регулируется за счет работы диафрагмы и пружины: диафрагма воспринимает входное давление, и пружина компенсирует его, обеспечивая постоянный уровень давления на выходе.

Такие регуляторы часто используются в бытовых и промышленных системах, где требуется стабильное давление в пределах диапазона от 0,1 до 5 бар. Одноступенчатые регуляторы просты в эксплуатации и надежны в поддержании нужного давления, что делает их популярными для широкого спектра приложений.

Двухступенчатый регулятор (Two Stage Regulator)

Двухступенчатый регулятор представляет собой устройство, предназначенное для поэтапного снижения давления газа. Этот тип регулятора идеально подходит для ситуаций, где требуется точное управление давлением и высокая стабильность при изменениях входного давления. В процессе работы регулятор выполняет два этапа регулирования давления: на первой ступени давление газа снижается до промежуточного уровня, который обычно выше конечного выходного давления. Это промежуточное давление служит стабильной основой для второй ступени, на которой оно дополнительно понижается до требуемого выходного давления, которое затем передается на потребительское оборудование.

Для регулировки давления в двухступенчатых регуляторах используется комбинация клапана и диафрагмы, что обеспечивает плавное и точное управление. Эти регуляторы обычно используются в приложениях, где требуется высокая степень контроля над давлением и устойчивость к колебаниям, например, в промышленности, медицинских и лабораторных системах. Выходное давление двухступенчатых регуляторов обычно составляет от 0,1 до 5 бар.

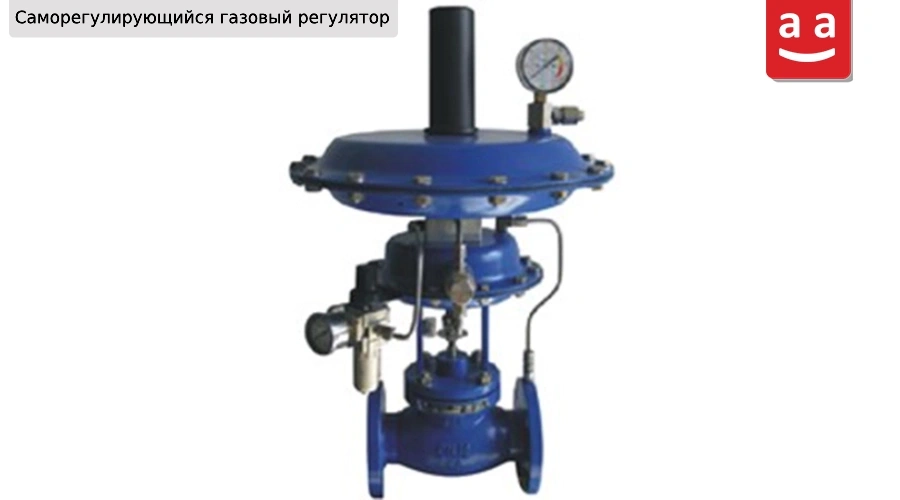

Саморегулирующийся регулятор газа (Self-Operated Regulator)

Саморегулирующийся регулятор — это тип газового регулятора, который автоматически поддерживает и регулирует выходное давление без необходимости постоянного вмешательства оператора. Он предназначен для обеспечения стабильного давления в системах, где важно поддержание постоянных условий, несмотря на колебания входного давления или изменения эксплуатационных параметров.

Этот регулятор способен непрерывно реагировать на изменения входного давления, автоматически корректируя выходное давление для поддержания его на заданном уровне. Процесс регулировки может быть выполнен как механически, так и с использованием электронных систем, в зависимости от модели. Такая способность саморегуляции делает его идеальным выбором для применения в системах, где важно минимизировать вмешательство человека и поддерживать оптимальные рабочие параметры.

Саморегулирующиеся регуляторы обычно используют в промышленности, энергетике и в других областях, где требуется высокая стабильность давления, например, в системах подачи газа для котлов, горелок и других устройств. Выходное давление таких регуляторов обычно составляет от 0,1 до 10 бар.

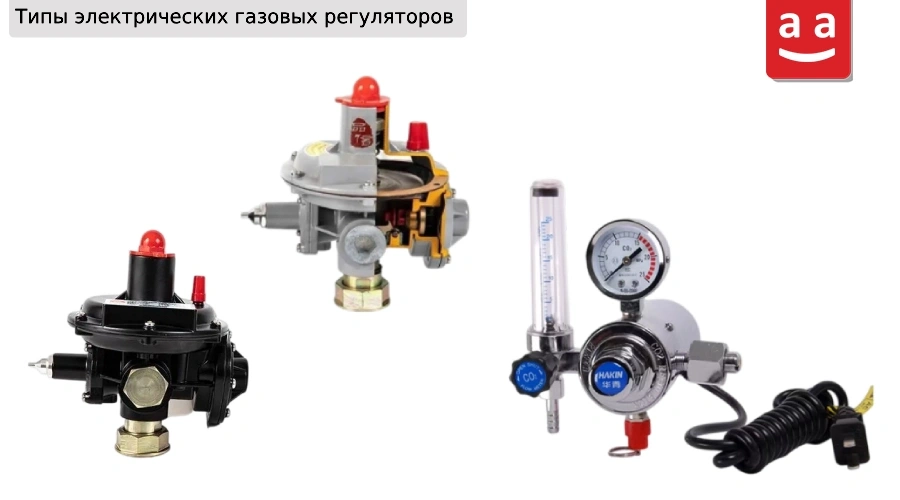

Электрический регулятор газа (Electric Actuated Regulator)

Электрический регулятор газа — это высокотехнологичный тип регулятора, использующий электронные системы для контроля и регулирования давления газа. Вместо традиционной механической или ручной регулировки, этот регулятор применяет датчики давления и температуры, которые передают данные в систему управления. На основе этих данных электронные схемы регулируют и поддерживают оптимальное давление газа в системе.

Благодаря интеграции в электронные системы, такие регуляторы обеспечивают высокую точность и автоматическое управление, что делает их идеальными для использования в сложных и чувствительных газовых системах. Электрические регуляторы могут автоматически корректировать давление в зависимости от изменений в системе, таких как колебания входного давления или температуры, что повышает надежность и безопасность эксплуатации.

Эти регуляторы широко используются в различных отраслях, включая нефтехимию, энергетику, медицинское оборудование и другие высокотехнологичные приложения, где необходима высокая степень точности и автоматизации. Выходное давление таких регуляторов обычно варьируется от 0,1 до 34 бар, в зависимости от специфики применения.

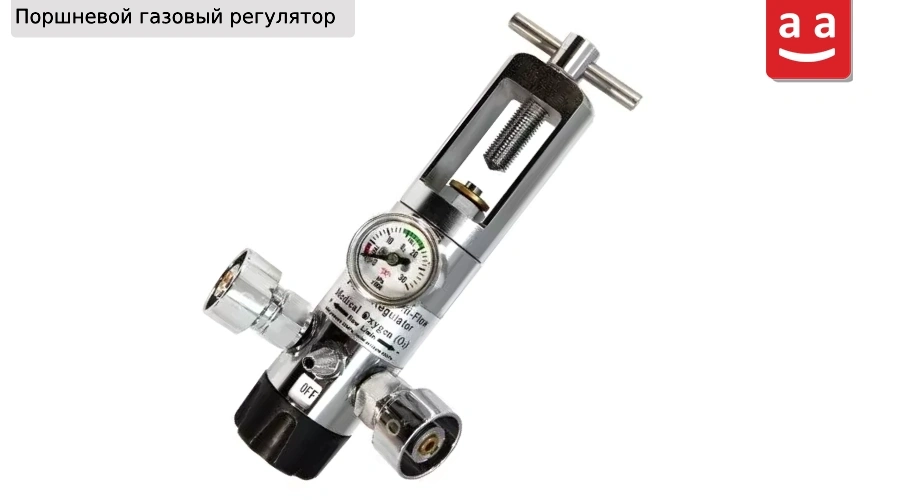

 Поршневой газовый регулятор (Piston Regulator)

Поршневой газовый регулятор — это тип регулятора, в котором основным элементом для регулирования и контроля давления является поршень. Этот тип регулятора широко используется в промышленности и коммерческих приложениях благодаря своей высокой точности и способности обеспечивать стабильное давление в системах с высокими требованиями.

Принцип работы поршневого регулятора основан на механическом движении поршня, который реагирует на изменения входного давления. Когда входное давление меняется, поршень двигается, что позволяет точно регулировать выходное давление, поддерживая его на нужном уровне.

Поршневые регуляторы применяются в системах, где необходима высокая точность регулирования, особенно в таких отраслях, как нефтехимическая, энергетическая и фармацевтическая промышленности. Эти регуляторы также подходят для применения в более сложных системах, где нужно контролировать давление с точностью в пределах от 0,5 до 15 бар.

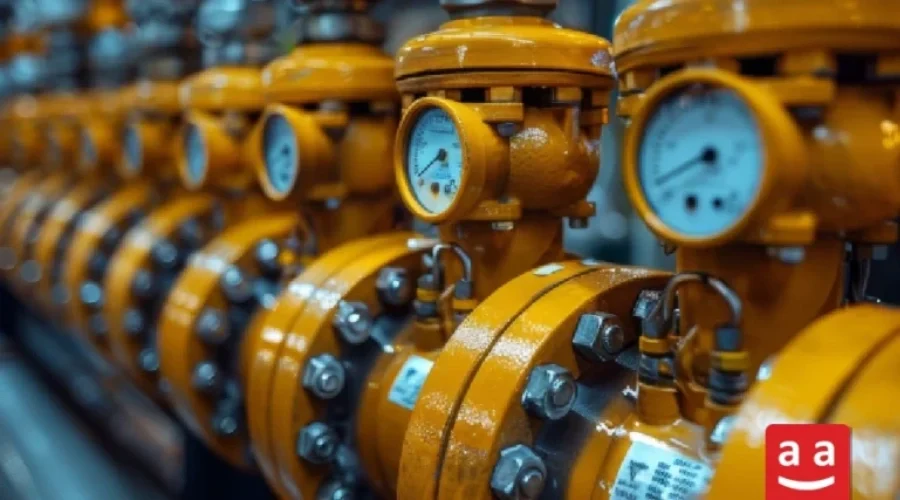

Лучшие бренды регуляторов на рынке

Выбор наилучшего бренда газового регулятора зависит от нескольких факторов, включая требования к системе, качество сборки, наличие послепродажного обслуживания и бюджет. Среди международных производителей, таких как Dungs, Kromschroder, RMG, Madas и Elster Jeavons, особенно выделяются бренды, предлагающие продукцию с высокими эксплуатационными характеристиками и надежностью.

В Иране местные производители, такие как Gazsozan и Setak, также предоставляют качественные решения, соответствующие международным стандартам. Эти бренды активно разрабатывают продукцию, учитывая потребности современных рынков и особенности эксплуатации в Иране.

Чтобы выбрать наилучший регулятор для вашей системы, рекомендуется четко определить ее потребности и проконсультироваться с опытными специалистами, чтобы выбрать бренд, который наилучшим образом соответствует вашим техническим требованиям и бюджетным ограничениям.

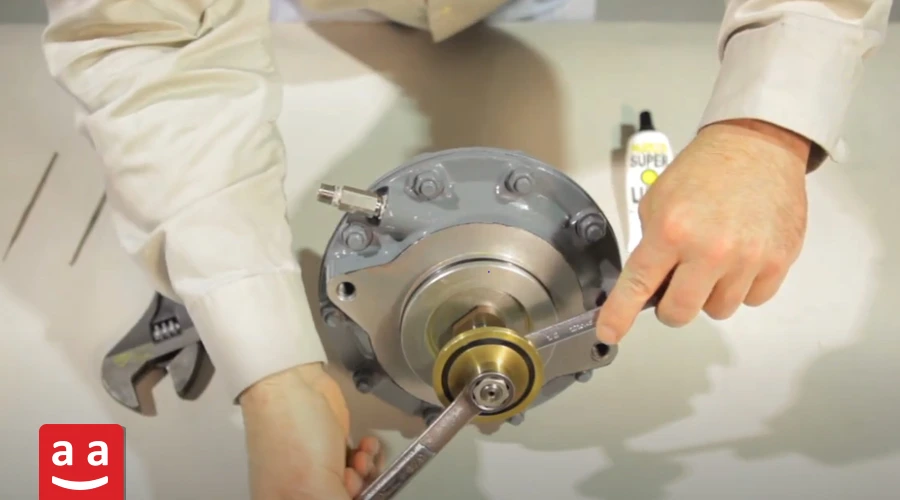

Обслуживание и ремонт газовых регуляторов

Для поддержания эффективности и увеличения срока службы газовых регуляторов необходимо соблюдать правила регулярного обслуживания и ремонта. Ниже приведены основные рекомендации:

• Периодический осмотр: Регулярно проверяйте внешний вид и работу регулятора, чтобы убедиться в исправности деталей и отсутствии утечек.
• Очистка компонентов: Пыль и загрязнения окружающей среды могут нарушить работу регулятора. Очищайте компоненты с помощью подходящих инструментов и неагрессивных чистящих средств.
• Испытание давления: Периодически измеряйте входное и выходное давление с помощью точных приборов, чтобы убедиться в правильности настроек.
• Замена изношенных деталей: Мембраны, пружины и внутренние элементы, подверженные износу, следует своевременно заменять в соответствии с инструкцией производителя.
• Использование газового фильтра: Установка фильтра на входе газа предотвратит попадание частиц и повреждение регулятора.
• Соблюдение инструкций производителя: Всегда следуйте рекомендациям производителя и избегайте неквалифицированного ремонта.
• Осмотр специалистом: При появлении проблем, таких как снижение точности, утечка газа или падение давления, обращайтесь за помощью к квалифицированным специалистам.

Соблюдение данных рекомендаций способствует повышению безопасности, снижению затрат на ремонт и увеличению срока службы регуляторов.

Регулятор давления газа: Прекрасный выбор для безупречной работы

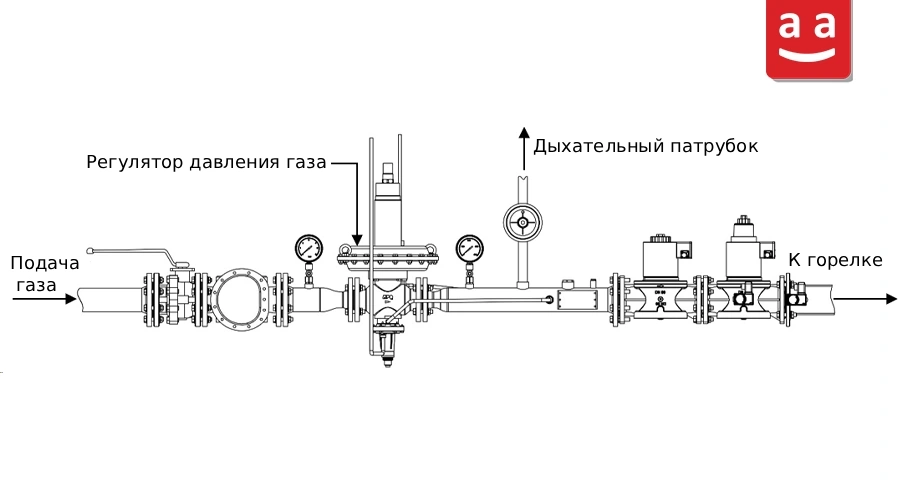

Регулятор газовой рампы — один из ключевых элементов в системах распределения природного и промышленного газа, отвечающий за регулирование и контроль давления газа. Он играет важную роль в обеспечении стабильной и безопасной работы газовых систем, что особенно важно для поддержания эффективности и безопасности на протяжении длительного времени.

На рынке представлены различные типы газовых регуляторов, включая модели для низкого, среднего и высокого давления, каждая из которых предназначена для выполнения специфических задач в зависимости от потребностей системы и условий эксплуатации. Правильный выбор газового регулятора не только гарантирует оптимальную работу, но и способствует долгосрочной надежности всей системы.

При выборе регулятора важно учитывать не только тип приложения, но и бренд. Выбор продукции известных и надежных брендов, которые соответствуют международным стандартам и предлагают качественное послепродажное обслуживание, значительно повышает эффективность и безопасность системы в целом.

Рекомендуется инвестировать в качественные решения, чтобы обеспечить безотказную работу газового оборудования на протяжении всего срока эксплуатации.
