Günümüz endüstriyel dünyasında, enerji verimliliği ve çevresel sürdürülebilirlik kritik öncelikler haline gelmiş olup, Brülör Otomasyonu bu hedeflere ulaşmada kilit bir rol oynamaktadır. Fırınlar ve kazanların temel bileşenleri olan brülörler, konut, ticari ve endüstriyel uygulamalar arasında en yüksek enerji tüketimine sahip ekipmanlar arasındadır. Optimum performans ve maliyet etkinliği sağlamak için brülörlerin hassas kontrolü ve sürekli olarak optimize edilmesi gerekmektedir. Akıllı teknolojiler, brülör performansını artırmak, yakıt tüketimini azaltmak ve zararlı emisyonları önemli ölçüde düşürmek için güçlü bir çözüm sunar. Bu makalede, endüstriyel brülör otomasyonuna yönelik ileri yaklaşımlar ele alınmakta ve bunların operasyonel verimlilik, güvenlik ve maliyet azaltımı üzerindeki etkileri vurgulanmaktadır. Ayrıca, brülör otomasyonu süreç kontrolünü nasıl daha akıllı ve esnek hale getirdiği de detaylı şekilde incelenmektedir.
Akıllı Kontrol, Brülör Otomasyonu ve Yanma Parametrelerinin Sürekli İzlenmesi
Brülör Otomasyonu (Akıllı brülör sistemleri), sıcaklık, basınç, yakıt-hava oranı ve egzoz gazı bileşimi gibi temel yanma parametrelerini sürekli izlemek ve ayarlamak için sensörler ve gelişmiş algoritmalar kullanır. Bu teknoloji, enerji verimliliğini artırmak, yakıt tüketimini azaltmak ve emisyonları en aza indirmek amacıyla brülör performansını optimize eder.
Akıllı endüstriyel brülör sistemlerinden tam olarak faydalanabilmek için, brülörün modüler işlevselliğe sahip olması önemlidir. Modülasyonlu brülörler, belirli bir kapasite aralığında sürekli çalışacak şekilde tasarlanmış olup, anlık dalgalanmalara yol açmadan istikrarlı bir performans sağlar. Bu özellik, akıllı kontrolörün yakıt ve hava damperlerini ayarlayarak, alevi süreç ihtiyaçlarına göre hassas bir şekilde kontrol etmesine olanak tanır. Diğer bir deyişle, modülasyonlu bir brülör, tüm çalışma aralığı boyunca tutarlı verimlilik ve stabil yanma sağlamak için uygun bir turndown oranına sahip olmalıdır.
Bu modülasyonlu brülörlerde, (Brülör Otomasyonu) akıllı endüstriyel brülör sisteminin bir parçası olarak, akıllı kontrolör, ayar noktasından (Set Point) sapmalara bağlı olarak yakıt ve hava damperlerini otomatik olarak ayarlar. Örneğin, bir endüstriyel kazanında, sıcaklık veya basınç belirlenen değerin altına düşerse, akıllı kontrolör, yakıt ve hava girişini artırarak alevin yoğunluğunu yükseltme komutunu verir ve böylece süreci ayar noktasına geri getirir.
Diğer yandan, sıcaklık veya basınç istenilen değeri aştığında, kontrolör aktüatörlere komut göndererek yakıt ve hava damperlerini otomatik olarak kısar, böylece alev yoğunluğunu düşürür ve optimum koşulları korur. Bu süreç, brülörün her zaman sistemin ihtiyaçlarına uygun çalışmasını sağlar, enerji kayıplarını önler ve yanma emisyonlarını minimuma indirir.
Sistemin ihtiyaçlarına göre modülasyonlu brülörlerde yakıt ve hava akışının otomatik olarak ayarlanması ve alev kontrolü için üç farklı kontrol yöntemi mevcuttur. Bu yöntemler aşağıda kısaca açıklanmıştır.
Mekanik Modülasyonlu Brülörler: Bu brülörlerde, yakıt ve hava akışının ayarı mekanik bağlantılar ve kamlar aracılığıyla yapılır. Zamanla, mekanik tolerans ve toz ile kir birikmesi nedeniyle brülörün ilk ayarları bozulur ve yeniden ayar yapılması gerekir.
Pnömatik Modülasyonlu Brülörler: Bu brülörlerde, orantılı bir gaz vanası, gaz ve hava miktarını aynı anda ayarlar. Ancak, hava-gaz oranının tam kontrolü, minimum ve maksimum kapasite arasındaki aralıkta mümkün değildir.
Elektronik Modülasyonlu Brülörler: Bu brülörlerde, hava, yakıt veya brülörün diğer hareketli bileşenleri için iki veya daha fazla bağımsız aktüatörle birlikte bir akıllı kontrolör kullanılır. Bu sistem, yakıt ve hava akışını ocak yüküne göre ayarlar ve mekanik ve pnömatik yöntemlere kıyasla çok daha yüksek bir hassasiyet sağlar, bu yöntemlerle ilişkilendirilen yaygın hatalarla karşılaşmadan.
Akıllı Elektronik Modülasyonlu Brülörlerin Yetenekleri
Mekanik ve pnömatik modülasyonlu brülörlerdeki sınırlamalar ve operasyonel hatalar nedeniyle, bu brülörler yavaşça devreden çıkarılmış ve yerini elektronik modülasyonlu brülörlere bırakmıştır. Endüstriyel brülörlerin akıllı otomasyonu, bu akıllı ve elektronik modülasyonlu brülörler aracılığıyla ısıtma teknolojilerinin gelişiminde önemli bir adım teşkil etmektedir. Bu cihazlar, endüstriyel ısıtma sektöründe mevcut en ileri teknolojiler arasında kabul edilmekte olup, gelişmiş bir merkezi işlem birimi kullanarak brülör performansını optimize etmektedir.
Bu sistemler, yanma parametrelerini sürekli izleyerek ve yakıt ile hava akışını otomatik olarak ayarlayarak enerji verimliliğini önemli ölçüde artırır, işletme maliyetlerini düşürür ve ısıtma sistemlerinin performansını iyileştirir. Brülörler, değişen proses koşullarına göre ayarlarını otomatik olarak yapabildiği için kazanlar ve fırınlardaki enerji israfını azaltır ve brülörün açma/kapama döngülerini en aza indirir. Bu özellik, ısıtma sistemlerinin genel verimliliğini artırır.
1- Gelişmiş Otomatik Kontrol Algoritması Desteği: Akıllı brülörler, çevresel koşullar ve proses gereksinimlerine göre ayarları otomatik olarak yapmak için PID gibi gelişmiş kontrol algoritmalarını kullanır. Bu özellik, brülör performansının sürekli olarak sistem değişikliklerine uyum sağlamasını ve enerji tüketiminin optimize edilmesini sağlar.
2- Yakıt ve Hava Akışını Hassas Bir Şekilde Ayarlamak İçin Hava Damperleri ve Yakıt Vanalarında Bağımsız Aktüatörlerin Kullanımı: Bu özellik, brülöre yakıt ve hava akışını bağımsız olarak ayarlama imkanı sağlar ve çeşitli koşullarda sistemin ihtiyaçlarına göre hassas kontrol yapılmasına olanak tanır. Bu ayarlamalar, dinamik ve optimize edilmiş bir yanma sağlamakta ve enerji israfını önlemektedir.
3- Yakıt ve Hava Basıncının Sürekli İzlenmesi: Genel olarak, tüm brülörlerde hava ve gaz için basınç anahtarları kullanılır, ancak AutoFlame gibi bazı sistemler, sürekli izlenen gelişmiş yakıt ve hava basıncı sensörlerini kullanma yeteneğine sahiptir. Bu hassas izleme, basınç dalgalanmalarının hemen tespit edilmesini sağlar ve brülörün verimliliğini korumak için gerekli önlemler alınır.
4- Mekanik Bağlantıların Kaldırılması ve Brülör Ayar Hatalarının Minimize Edilmesi: Geleneksel mekanik sistemlerin gelişmiş elektronik teknolojilerle değiştirilmesiyle, akıllı brülörler herhangi bir tolerans olmadan daha hassas ayarlamalar yapar. Bu mekanik hataların azalması, doğruluğu artırır ve manuel ayar ihtiyacını en aza indirir.
5- Kolaylaştırılmış Arıza Giderme için Akıllı Hata Tespiti ve Hata Kodu Gösterimi: Akıllı sistemler, arızaları algılayabilir ve operatörlere otomatik olarak hata kodları oluşturabilir. Bu işlev, hata tespiti ve onarım sürecini kolaylaştırarak duruş süresini önemli ölçüde azaltır ve sistem güvenilirliğini artırır.
6- Yakıt/Hava Oranının Optimizasyonu ve Verimlilik Artışı: Yakıt/hava oranının hassas şekilde izlenmesi ve ayarlanması sayesinde, elektronik modülasyonlu brülörler kararlı ve optimize edilmiş bir yanma sağlayabilir. Bu durum, yanma sürecini iyileştirir ve eksik yanmadan kaynaklanan kirliliği azaltır.

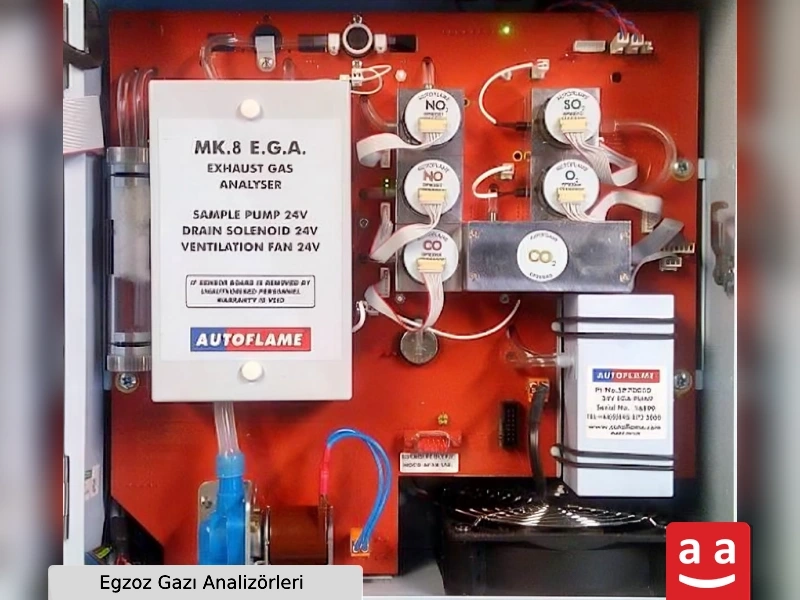

7- Karbonmonoksit ve Oksijen Sensörleri ile Fazla Havayı Azaltma ve Verimliliği Artırma: Yüksek hassasiyetli karbonmonoksit ve oksijen sensörlerinin kullanımı sayesinde fazla hava seviyesi hassas bir şekilde minimize edilebilir. Bu durum enerji kaybını azaltır ve sistemin genel verimliliğini önemli ölçüde artırır.
8- Yanma Ürünlerinin İzlenmesi İmkanı: Gelişmiş çevrimiçi izleme sistemleri sayesinde, akıllı elektronik modülasyonlu brülörler egzoz oksijen, karbondioksit, karbonmonoksit ve diğer yanma kaynaklı kirleticilerin seviyelerini hassas bir şekilde ölçebilir. Bu yetenek, brülörün performansını sürekli olarak izlemesine ve gerektiğinde gerekli ayarlamaları yapmasına olanak tanır. Böylece, akıllı brülörler hem yanma sürecini optimize edebilir hem de çevre standartlarına uyum sağlayarak zararlı emisyonların salımını önleyebilir.
9- Bakım ve Onarım Maliyetlerinin Azaltılması: Performansı optimize ederek ve arızaları en aza indirerek, akıllı brülörler bakım görevlerini basitleştirir ve nihayetinde daha düşük bakım ve onarım maliyetlerine yol açar. Brülör otomasyonu sayesinde bu süreçler önceden belirlenmiş bakım daha verimli ve kesintisiz bir şekilde yönetilir.
10- Güvenliğin Artırılması ve Risklerin Azaltılması: Gelişmiş koruma sistemleri ve brülör performansının hassas bir şekilde izlenmesi ile sıcaklık dalgalanmaları, basınç ve yakıt seviyeleri ile ilgili riskler minimize edilir. Bu özellikler, endüstriyel ortamlarda güvenliği artırır.
11- Fabrika PLC Yönetim Sistemleri ile Sorunsuz Entegrasyon: Akıllı brülörler ve (Brülör Otomasyonu), fabrikaların PLC yönetim sistemlerine zahmetsizce entegre olabilir, böylece operatörler tüm üretim süreçlerini ve brülör fonksiyonlarını merkezi bir platformdan izleyip kontrol edebilir. Bu entegrasyon, operasyonel verimliliği artırır, arızaları minimize eder ve enerji kaynaklarının optimum yönetimini sağlar.

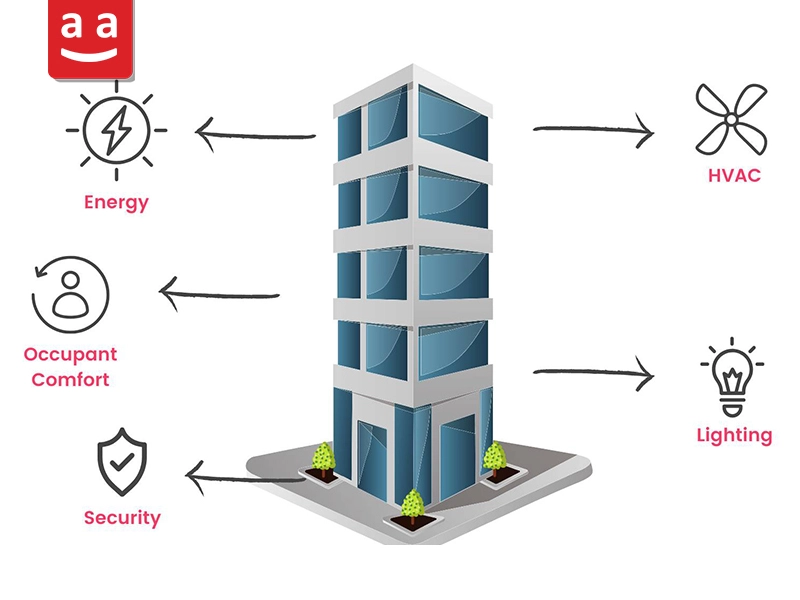

12- Bina Yönetim Sistemi (BMS) ile Bağlantı Kurabilme Yeteneği: Bu brülörler, Bina Yönetim Sistemi (BMS) ile bağlantı kurabilme yeteneğine sahiptir ve bu sayede diğer bina sistemleriyle merkezi olarak iletişim kurarak ısıtma ve enerji sistemlerinin optimal performansını garanti eder.
13- Brülör Açma/Kapama Döngülerinin Azaltılması: Akıllı brülörler, modülasyon ayarları kullanarak geniş bir kapasite aralığında sürekli çalışabilme yeteneğine sahiptir. Bu özellik, brülörün sık sık açılıp kapanmasını azaltarak, kazan veya fırın ısı kayıplarını en aza indirir. Sonuç olarak, sistem verimliliğini artırır, fırındaki termal stresi azaltır ve brülörün elektronik bileşenlerinde arızaların olasılığını düşürür.
Elektronik Modülasyonlu Brülörlerde Kontrol Sisteminin Ana Bileşenleri
Endüstriyel brülörlerdeki akıllı elektronik kontrol sistemleri, endüstriyel brülör otomasyonu sürecinin bir parçası olarak, her biri bağımsız olarak çalışarak brülörün performansını otomatik ve optimize bir şekilde kontrol eden birkaç ana bileşenden oluşur. Bu sistemin ana bileşenleri arasında işlem birimi ve aktüatör kontrolü, sensörler, yakıt hattına bağlantı sistemi ve kullanıcı arayüzleri yer alır; bunlar, brülörün verimliliğini artırmak için uyum içinde çalışır.

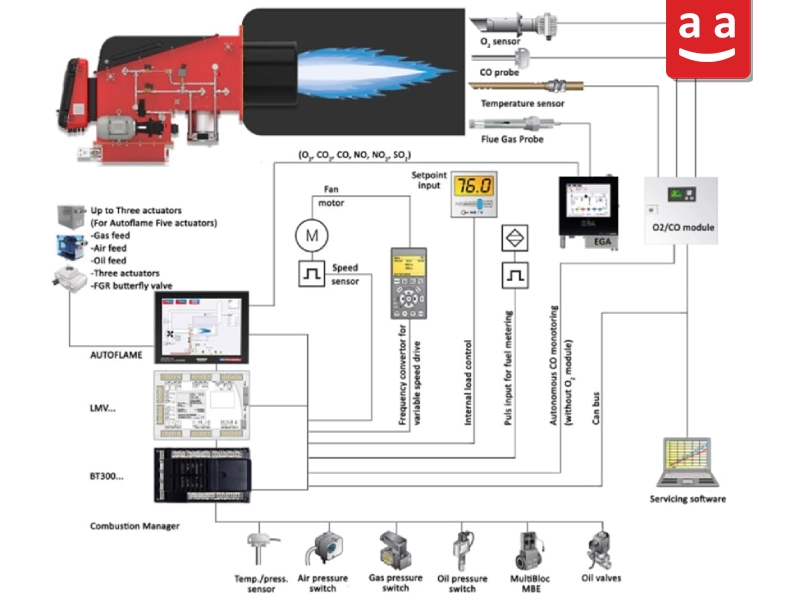

Bileşenler aşağıda daha ayrıntılı olarak ele alınmıştır. Aşağıdaki şekilde, Raadman fabrikasındaki elektronik modülasyonlu brülörlerin operasyonel diyagramının bir görüntüsü gösterilmektedir. Bu görsel, endüstriyel brülörlerde uygulanan akıllı teknolojinin ve brülör otomasyonu bir örneği olarak, bir akıllı ve modülasyonlu brülörde kullanılan tüm bileşenleri göstermektedir.
Merkezi İşlem Birimi veya Kontrol Cihazı
Bu birim, PLC’ler ve sensörler gibi üst düzey kontrol sistemlerinden alınan verileri analiz etmek ve gerekli ayarları uygulamakla sorumludur. Yanma cihazının performansını optimize etmede merkezi bir rol oynar ve çeşitli ayarlarla ilgili akıllıca kararlar alır. Aktüatörler, sensörler, kullanıcı arayüzleri, yakıt, hava ve kazan baca gazı yollarındaki anahtarlamalar ve brülör alev algılama sistemi ile ilgili tüm bilgiler, kontrol cihazına girer. Girdi verileri analiz edildikten ve tüm güvenlik ilkeleri takip edildikten sonra, gerekli bilgiler aktüatörlere, VSD’ye ve brülörün kontrol sistemindeki diğer bileşenlere iletilir.
Akıllı kontrol cihazları üreten şirketler arasında, ürünleri güncel tutmanın yanı sıra, güvenlik ve güvenilir performans sağlamak çok büyük önem taşır çünkü kontrol cihazlarındaki hatalarla ilgili riskler bazen telafi edilemez olabilir. Birleşik Krallık’tan AutoFlame, çok düşük hata oranlarına sahip ve SIL3 sertifikasına sahip ürünler üretmektedir, bu da onları endüstriyel kullanım için güvenilir bir seçenek yapmaktadır.
Tam akıllı AutoFlame kontrol cihazı, bir merkezi kontrol sistemi olarak, yakıt-hava oranı, sıcaklık ve basınç gibi parametreleri otomatik olarak ayarlayarak enerji tüketimini optimize etmeye, güvenliği artırmaya ve emisyonları azaltmaya yardımcı olur. Bu sistem merkezi izleme ve kontrol sağladığından, Raadman brülörlerinde kullanılması, hassas, güvenli ve maliyet etkin bir performans sağlar.

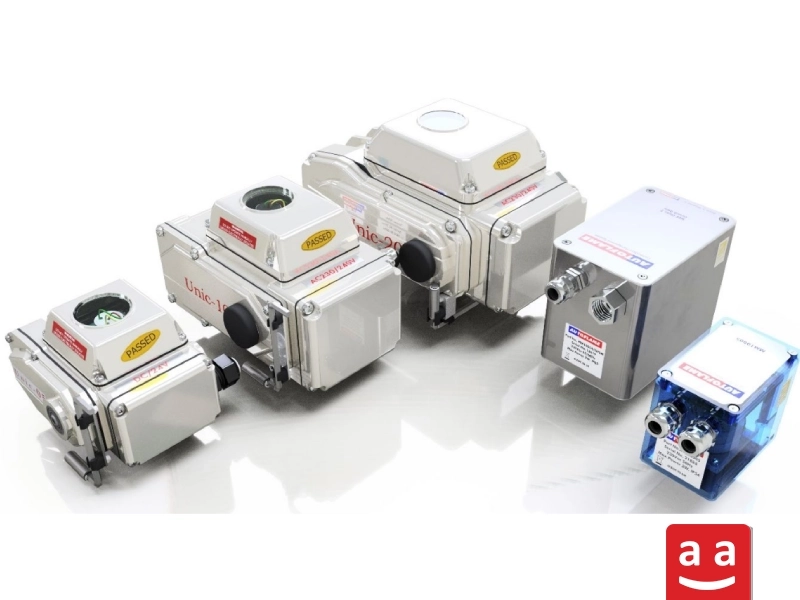

Aktüatörler
Aktüatörler, merkezi işleme biriminden gelen komutlara göre çalışan cihazlardır. Bu aktüatörler, yakıt veya hava akışını brülöre hassas bir şekilde kontrol eder. Ayrıca, brülördeki hareketli parçaların konumlarını ayarlamak için de kullanılırlar. Yüksek kapasiteli brülörlerde, yüksek turndown oranları sağlamak için çıkarılabilir bileşenlerin kullanıldığını belirtmek önemlidir. Bu düzeyde hassasiyet ve ayar istikrarı sağlamak için gelişmiş aktüatörlerin kullanılması gereklidir. AutoFlame aktüatörleri, en son küresel standartlara ve tehlike bölgesi standartlarına göre sertifikalandırılmıştır. Bu aktüatörler, yakıt ve hava akışını tüm brülör kapasite noktalarında, optimum yakıt-hava eğrisine uygun olarak doğru bir şekilde ayarlar.
Sensörler
Sensörler, yanma koşullarını izlemekte önemli bir rol oynar. Örneğin, sıcaklık sensörleri, ocak veya kazanlardan çıkan egzoz gazlarının sıcaklığını ölçmekle sorumludur. Bu ölçüm, sıcaklık artışları veya azalmalarının eksik yanmaya veya ekipman hasarına yol açmasını engellemeye yardımcı olur. Basınç sensörleri, yakıt ve hava basıncını ölçer ve izinsiz dalgalanmaları durdurur. Ayrıca, yanma gazı sensörleri, yanmanın tamamlandığını ve yüksek verimliliğe sahip olduğunu sağlamak için CO2, O2 ve CO gibi yanma ürünlerinin yüzdesini ölçer. Bu sensörler, verileri merkezi işleme birimine göndererek, yanma sürecindeki fazla havayı otomatik olarak azaltabilir, bu da genel sistem verimliliğini artırır.
Kullanıcı Arayüzleri
Bu arayüzler, kullanıcılara brülörün durumunu görüntüleme ve gerekli ayarlamaları yapma imkanı sağlar. Bu bölüm ayrıca, operatörlere sorunlar veya sıfırlama gereksinimi durumunda hangi adımların atılması gerektiği konusunda bilgilendirme yapar.

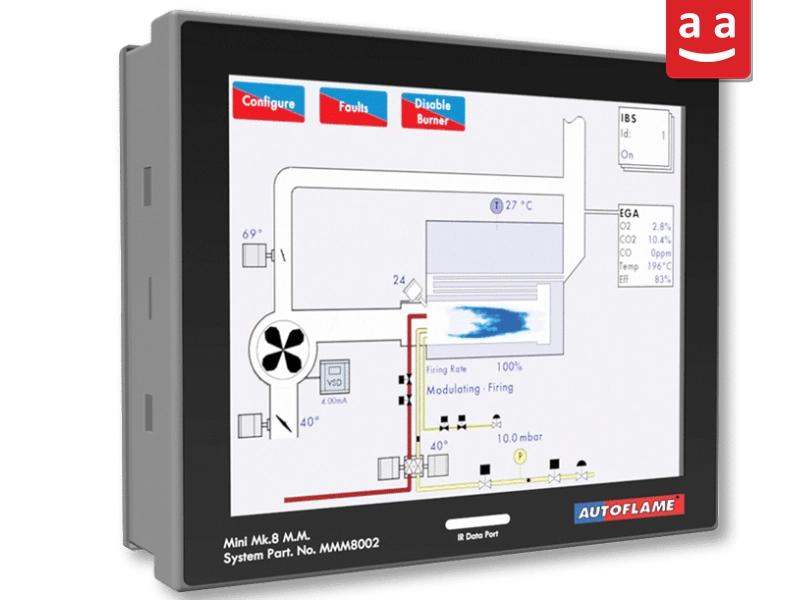

AutoFlame kullanıcı arayüzü, endüstriyel brülörleri kontrol etme ve yönetme konusunda en gelişmiş arayüzlerden biridir. Kullanıcı dostu bir tasarıma ve operatörlerin yanma parametrelerini izleyip hassas bir şekilde ayarlamalarına olanak tanıyan dijital bir ekrana sahiptir.
Endüstriyel Brülörlerde Akıllı Kontrolör Kullanımının Avantajları
Endüstriyel brülör otomasyonu sürecinin bir parçası olan elektronik modülasyonlu brülörlerde akıllı kontrolör kullanımı, enerji verimliliği, kirletici madde azaltma, güvenlik iyileştirme ve işletme maliyetlerini düşürme konusunda önemli etkiler sağlayan birçok avantaja sahiptir. Endüstriyel brülörlerde kullanılan bu akıllı sistem veya (brülör otomasyonu), brülörün performansını sürekli olarak izler ve yanma parametrelerini otomatik olarak ayarlayarak yakıt tüketimini optimize eder ve bakım ve onarım maliyetlerini düşürür. Ayrıca, akıllı kontrol, çevresel kirleticilerin azaltılmasında ve ekipman güvenliğinin artırılmasında önemli bir rol oynamaktadır.

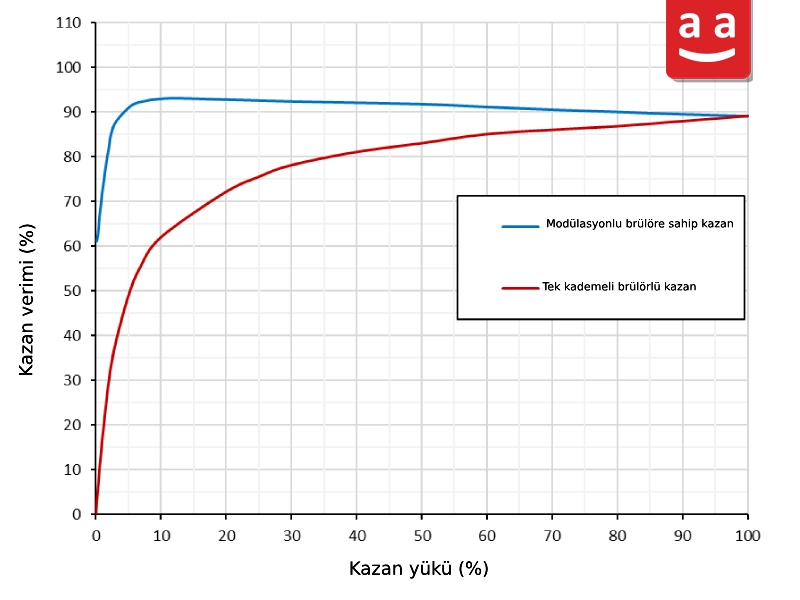

Aşağıdaki grafik, farklı kısmi yüklerde bir modülasyonlu kazan verimliliğini, tek kademeli bir brülörle donatılmış bir kazanla karşılaştırmaktadır. Grafikte görüldüğü gibi, bu iki tür kazan arasındaki verimlilik farkı kısmi yüklerde artmaktadır. Kazanlar çoğunlukla kısmi yüklerde çalıştığı için, bu fark, modüler ve modüler olmayan brülörlere sahip kazanların genel verimliliklerinde belirgin bir farklılık yaratmaktadır.
Elektronik modülasyonlu brülörlerin kullanımıyla yakma sistemlerinin verimliliğini artırmanın yanı sıra, endüstriyel brülör otomasyonu sayesinde brülör ekipmanlarının ömrü de uzar. Bunun nedeni, brülörün açma/kapama döngülerinin sayısının azalması ve yanma sırasındaki termal streslerin düşmesiyle ekipman aşınmasının azalmasıdır. Ayrıca, fırında, sıcaklık dalgalanmalarının azalması nedeniyle termal stresler düşer ve bu da fırının ve yanma odasının ömrünü artırır.
Yanma Otomasyonunun Endüstriyel Brülör Performansını İyileştirmeye Etkileri
Modern teknolojilerin hızla gelişmesiyle birlikte, ve (Brülör Otomasyonu) endüstriyel yanma sistemlerinin otomasyonu brülör operasyonlarında köklü bir dönüşüm sağlamıştır. Brülörlerin otomatikleştirilmesi, hassas kontrol imkânı sunarak performanslarını önemli ölçüde optimize etmiş; enerji tüketimini azaltmış, verimliliği artırmış ve işletme maliyetlerini düşürmüştür. Akıllı kontrol sistemleri sayesinde yanma süreçleri artık çok daha etkin bir şekilde yönetilebilirken, uzaktan izleme yetenekleri sayesinde çevresel koşullardaki değişimlere göre gerçek zamanlı ayarlamalar ve sürekli performans iyileştirmeleri yapılabilmektedir.
AutoFlame, özellikle brülörlerin ve kazan dairelerinin uzaktan kontrolünü mümkün kılan yanma otomasyonu (Brülör Otomasyonu) alanında öncü bir rol üstlenmiştir. MK8 DTI gibi gelişmiş modeller, Bina Yönetim Sistemleri’ne (BMS) sorunsuz bir şekilde entegre olacak şekilde tasarlanmış olup, tam ağ bağlantısıyla her yerden brülör ve kazanların uzaktan izlenmesi ve kontrol edilmesini mümkün kılar. Bu özellik, operatörlerin sistem performansını anlık olarak takip etmelerini ve gerektiğinde hızlı ve bilinçli ayarlamalar yapmalarını sağlar.

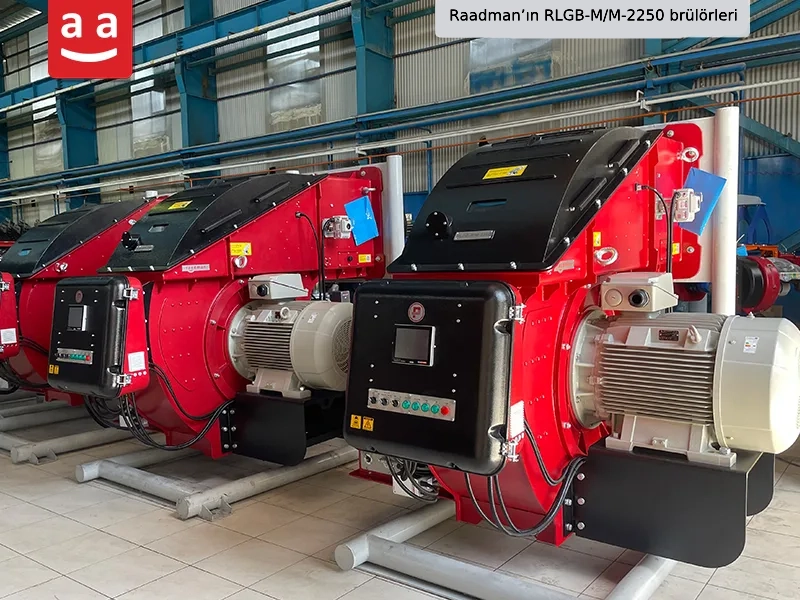

Sanayide artan enerji verimliliği ihtiyacı ve emisyon azaltımı talepleri doğrultusunda, Raadman brülörleri, Autoflame gibi akıllı kontrol platformlarıyla tam uyum içinde çalışabilmektedir. Bu entegrasyon sayesinde Raadman brülörleri, çevresel koşullar ve sistem ihtiyaçlarına göre çalışma modlarını otomatik olarak ayarlayarak, en yüksek performansı ve maksimum enerji tasarrufunu sağlar. Raadman endüstriyel brülörlerinde yanma otomasyon teknolojilerinin benimsenmesi, daha yüksek üretkenlik, artırılmış sistem güvenilirliği ve düşen işletme maliyetleri açısından önemli bir adımdır.
