نظام التهوية للمواقد (BVS)

أنظمة تهوية الشعلات (سلسلة-BVS)

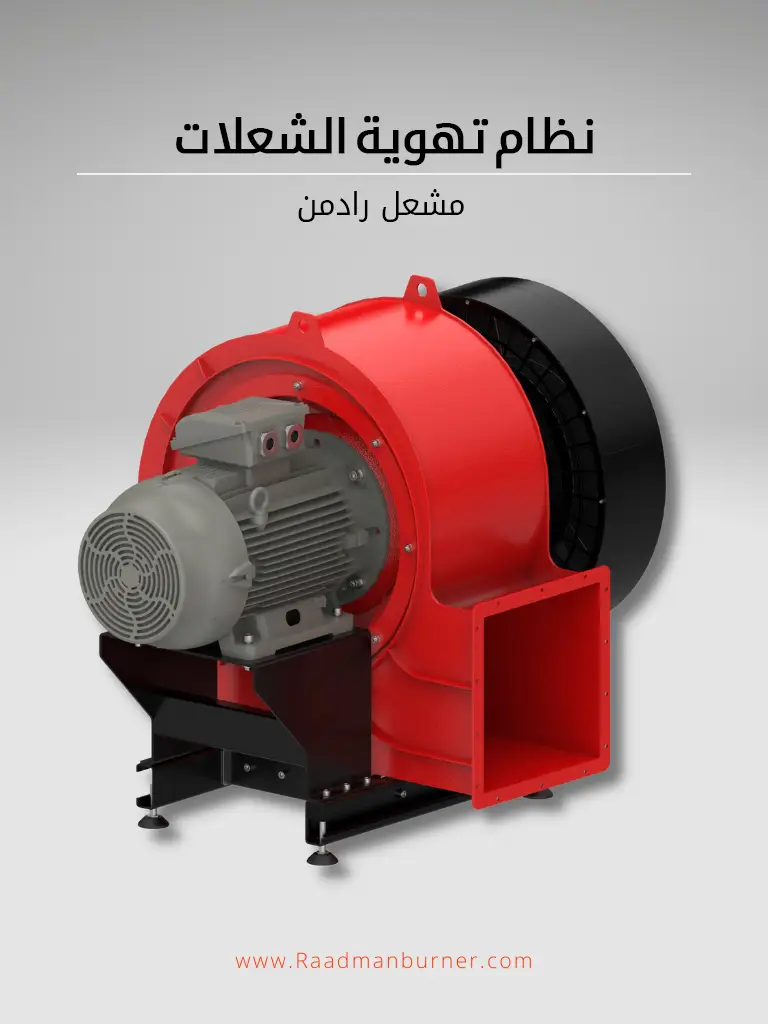

ما هو نظام التهوية للمواقد (BVS) ؟

يتكون نظام التهوية من مروحة طرد مركزي، و مخمد هواء، و مشغل، و فلتر، و كاتم صوت. على عكس المواقد ذات الكتلة المزدوجة، يتم دمج نظام التهوية مع رأس احتراق الموقد في المواقد أحادية الكتلة.
1. يتم تركيب مروحة طرد مركزي أو منفاخ في أنظمة الاحتراق لتزويد هواء الاحتراق. يؤثر أداء المروحة بشكل مباشر على سعة الموقد، و استهلاك الطاقة، و التلوث الضوضائي.
2. يتم تثبيت مخمد الهواء و المشغل على مدخل المروحة للتحكم في معدل تدفق الهواء بشكل أفضل للتحكم في حمل الموقد. تستخدم أنظمة التعديل الميكانيكية أو الكهربائية مشغلًا مستمرًا للتحكم في معدل تدفق الهواء بدقة في جميع النقاط ضمن نطاق معدل إحتراق الموقد.
3. يمكن امتصاص الضوضاء الناتجة عن المروحة بواسطة مواد ممتصة للصوت مثبتة، مما يقلل من التلوث الضوضائي في الموقد.
يتم استخدام مروحة طرد مركزي مائلة للأمام أو للخلف للتغلب على انخفاض الضغط في رأس احتراق الموقد و المرجل. تستخدم مروحة الطرد المركزي شفرات أمامية و خلفية و شعاعية تعتمد على معدل تدفق الهواء و الضغط. تُستخدم مراوح الطرد المركزي الأمامية عادةً في التطبيقات التي تتطلب ضغطًا منخفضًا ولها قطر أصغر من الخلف. على عكس مراوح الطرد المركزي الأمامية، تُستخدم المراوح الخلفية للمواقد ذات رؤوس الاحتراق و الغلايات ذات الضغط العالي.
يوضح منحنى أداء مراوح الطرد المركزي أن معدل التدفق يتناقص مع زيادة انخفاض الضغط. في المراوح الأمامية، يزيد استهلاك الطاقة بشكل كبير مع معدل التدفق، لكن استهلاك الطاقة يرتفع ببطء و ينخفض في المراوح الخلفية. إن التعيين الأمثل لنظام التهوية رادمن يعمل على منحنيات الأداء الأمثل مع تلوث ضجيج منخفض. المروحة ذات المنحنى المائل للخلف مطلوبة للمواقد ذات السعة العالية، مثل المواقد أحادية الكتلة بقدرات تزيد عادةً عن 2 ميجاوات، و المواقد مزدوجة الكتلة، و أنظمة التهوية المركزية لمواقد أنابيب المياه، و أنظمة المواقد المتعددة.
يمكن تركيب نظام التهوية رادمن بشكل متكامل مع كتلة الاحتراق في المواقد أحادية الكتلة أو بشكل منفصل في المواقد مزدوجة الكتلة.

المشاعل الأفران الصناعية

«صناعة الأفران» ومنتجاتها تحدد نوع ملامسة اللهب. في العديد من عمليات المعالجة الحرارية، حيث يجب ألا تتلامس غازات الاحتراق مع المنتجات، يتم استخدام مواقد اللهب

طرق تقليل أكسيد النيتروجين(Nox)

خلال القرن الماضي، كانت انبعاثات أكسيد النيتروجين، التي تسمى أكاسيد النيتروجين، تتزايد باستمرار. ونظراً للتأثيرات المدمرة لأكاسيد النيتروجين على صحة المجتمع والبيئة، فقد تم تقييم

نظام التهوية للمواقد (BVS)

کتلة الهواء

تصميم شفرة المروحة هو نتيجة لبحث و تحليل واسع، مما أدى إلى  مراوح طرد مركزي فعّالة و ذات أداء عالي. سيتأكد فريق البحث و التطوير لدينا من أن المروحات ستتماشى مع جميع شهادات السلامة في مرحلة التصميم، لضمان بالاستقرار و الموثوقية و السلامة.

بفضل تحسين محاكاة الديناميكيات الحسابية باستخدام الحاسوب (CFD) و تحليل العناصر المحددة (FEM)، يتم تحسين تصميم الشفرة من الناحية الهيكلية و الديناميكا الهوائية بشكل متزامن. كما يساعد ذلك في توفير حلول مخصصة لمتطلبات السوق. تشمل استبانة فريقنا تحليلًا تفصيليًا وخطوة بخطوة للمروحة الطردية المركزية، من التصميم إلى محاكاة CFD & FEA المتقدمة، بما في ذلك تحليل التفاعل بين السوائل و الهيكل (FSI) و تحليل الأوضاع الطورية (Modal).

قمع الضوضاء

الامتصاص الصوتي يشير إلى العملية التي يقوم فيها مواد أو هياكل أو أجسام بامتصاص الطاقة الصوتية عند مواجهتها لموجات الصوت، بدلاً من إعادة انعكاس الطاقة. جزء من الطاقة الممتصة يتحول إلى حرارة و جزء ينتقل من خلال الجسم الممتص. يُقال إن الطاقة التي تحولت إلى حرارة قد “ضاعت”.

عندما يتصادم صوت من مكبر صوت بالجدران، يتم انعكاس طاقة الصوت، و جزء ينتقل، و جزء يتم امتصاصه في الجدران. تمامًا كما تم نقل الطاقة الصوتية من خلال الهواء على شكل تفاضلات الضغط (أو التشوهات)، تسافر الطاقة الصوتية من خلال المادة التي تشكل الجدران بنفس الطريقة. يسبب التشوه خسائر ميكانيكية من خلال تحويل جزء من طاقة الصوت إلى حرارة، مما يؤدي إلى التوهين الصوتي، و يرجع ذلك في الغالب إلى لزوجة الجدار. تطبق آليات التوهين المماثلة على الهواء و أي وسيلة أخرى ينتقل عبرها الصوت.
