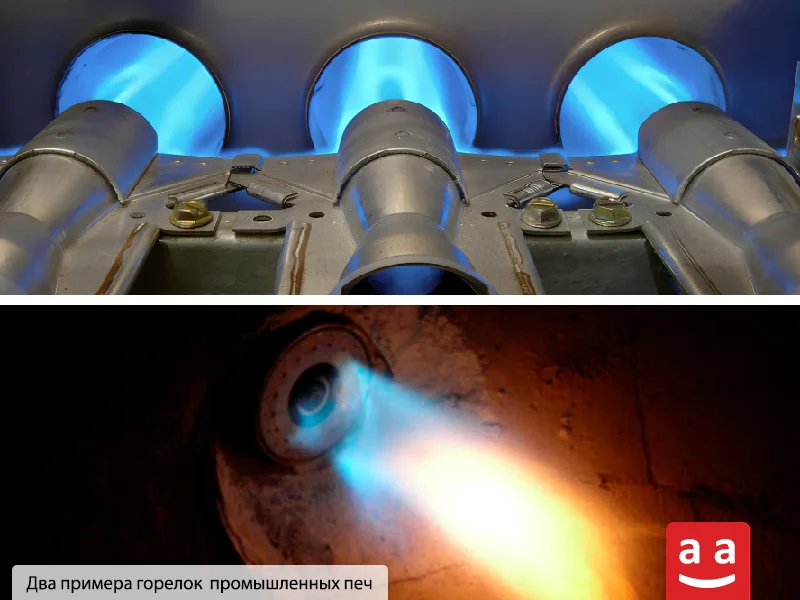

ГГорелка промышленной печи** является ключевым элементом в тепловых процессах и находит широкое применение в различных отраслях, включая сталелитейную, стекольную, керамическую и нефтехимическую промышленность. Обеспечивая оптимальную передачу тепла, это оборудование не только повышает общую эффективность системы, но и снижает расход топлива, улучшая качество готовой продукции. В данной статье приведены различные типы теплового оборудования, их области применения и влияние на экологические показатели. Цель материала — предоставить всестороннюю практическую информацию для подбора оптимальной модели, соответствующей потребностям конкретного производства.
Учитывая, что горелка промышленной печи представляет собой одно из основных направлений в сегменте теплотехники, изучение статьи «Виды промышленных горелок» перед продолжением может способствовать более глубокому пониманию их применения и характеристик.
Назначение и функции оборудования
Данное устройство предназначено для генерации и направления тепловой энергии непосредственно в рабочее пространство печи. Используя различные виды энергоносителей — природный газ, сжиженный газ, мазут (в качестве жидкого топлива) или их комбинированные варианты — в сочетании с воздухом или кислородом, современная **горелка промышленной печи** формирует стабильное и управляемое пламя, обеспечивающее требуемый технологический регламент. Такие системы играют важнейшую роль в нефтехимии, металлургии, производстве цемента, стекла, керамики и в пищевой промышленности. В зависимости от условий эксплуатации их конструкции оптимизируются под экстремальные температурные режимы для плавки, обжига, сушки, нагрева и термической обработки.
Принцип работы печного оборудования
Процесс сжигания топлива базируется на контролируемом смешении горючего и окислителя (воздуха или чистого кислорода). Конструкция современных моделей обеспечивает высокую стабильность факела и эффективную передачу тепла.
1- Подача топлива и окислителя
На начальном этапе горючее и окислитель подаются в смесительную часть. В зависимости от типа устройства, компоненты могут подаваться раздельно или в виде предварительно подготовленной смеси. Это необходимо для обеспечения стабильного факела и точного распределения тепловых потоков.
2- Формирование факела (пламени)
В зоне горения происходит воспламенение смеси (для этого часто используется автоматический запал). Геометрия факела регулируется в зависимости от габаритов топочной камеры и требований к нагреву.
3- Регулирование и автоматизация
Параметры горения, температура и соотношение топливо/воздух непрерывно контролируются современными системами автоматического управления (САУ). Это позволяет сохранять максимальный КПД при изменении нагрузки.
4-Рекуперация и повышение эффективности
Многие промышленные модели оснащаются встроенными или внешними системами рекуперации тепла. Использование энергии отходящих газов для предварительного нагрева воздуха горения существенно снижает удельный расход топлива.
Плавильные горелки и их специфика
В металлургии и стекольном производстве **горелка промышленной печи** плавильного типа справедливо называется «сердцем» теплового агрегата. Она обеспечивает экстремально высокие температуры, необходимые для плавки металлов, варки стекла یا получения минеральных расплавов. За счет точного дозирования топлива и окислителя формируется мощный факел с высокой радиационной способностью.
Обратите внимание:** Данное оборудование часто проектируется по регенеративной схеме. Подробный разбор таких решений приведён в статье «Регенеративные горелки».
Ключевые параметры плавильного оборудования:
Горелки промышленной печи для плавки играют жизненно важную роль в повышении эффективности и качества термических процессов в металлургии, включая:
-
Высокий температурный потенциал: Способность работать в диапазоне температур от 1200 до 1600 °C.
-
Экологичность: Контроль и минимизация вредных выбросов (в частности, NOx) даже при высоких температурах горения.
-
Стойкость материалов: Работа в непосредственном контакте с агрессивной средой при длительном жизненном цикле.
-

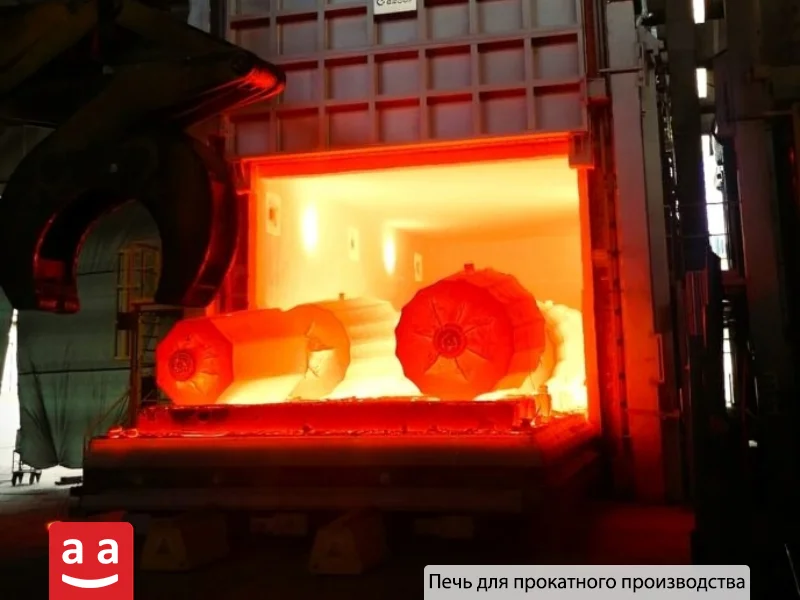

- Термическая печь для обработки крупных металлических деталей
-
Области применения в различных отраслях
Горелка промышленной печи применяется в широком спектре отраслей. Эти устройства обеспечивают необходимое тепло и позволяют точно регулировать пламя, что оптимизирует промышленные процессы и повышает качество продукции. Далее рассмотрим более подробно области применения горелок промышленной печи.

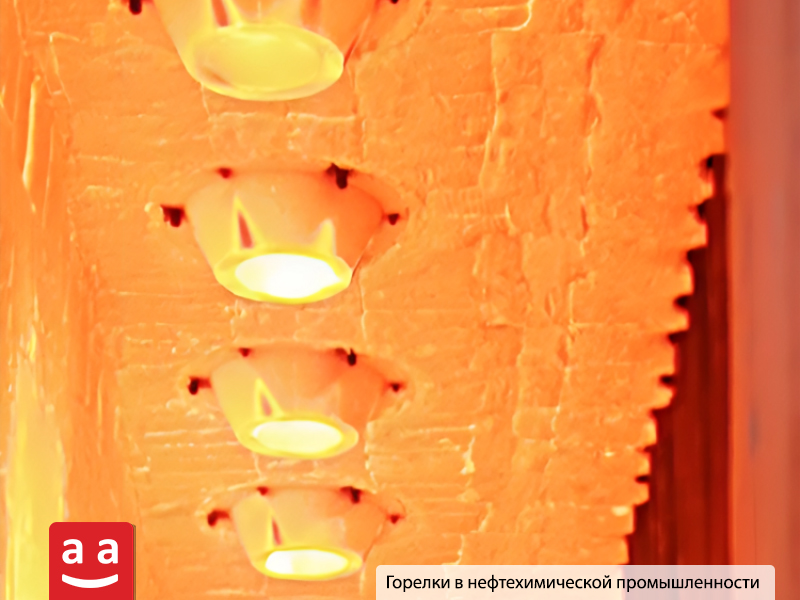

Нефтяная, газовая и химическая промышленность
В нефтехимии точный температурный контроль определяет выход целевых фракций и безопасность процессов. Основные точки применения:
1- Установки пиролиза и крекинга: Нагрев реакторов для расщепления тяжелых углеводородов.
2- Ректификационные колонны: сОбеспечение тепловой энергии для разделения сырой нефти.
3- Реформеры: Генерация тепла для получения синтез-газа, метанола и аммиака.
4- Регенерация катализаторов: Поддержание температурного режима при выжиге кокса.
5- Промышленные парогенераторы: Выработка технологического пара высокого давления.
Металлургия и сталелитейное производство
Горелка промышленной печи в металлургической и сталелитейной промышленности используется для различных процессов, требующих высоких температур. В этой отрасли горелки играют ключевую роль в обеспечении качества металлической продукции. Основные области применения горелок промышленной печи в металлургии включают:
1- Плавка лома и шихты: Обеспечение высокотемпературного нагрева в плавильных агрегатах.
2- Термическая обработка: Нагрев под закалку, отпуск, отжиг и нормализацию для придания металлу нужных механических свойств.
3- Нагревательные колодцы и методические печи: Разогрев слябов и заготовок перед прокатным станом.
4- Установки прямого восстановления железа (ПВЖ): Поддержание восстановительной атмосферы и температуры процесса.
Производство стекла и керамики
Требования к качеству факела здесь наиболее жесткие из-за риска брака продукции. В этих отраслях горелка промышленной печи применяется для:

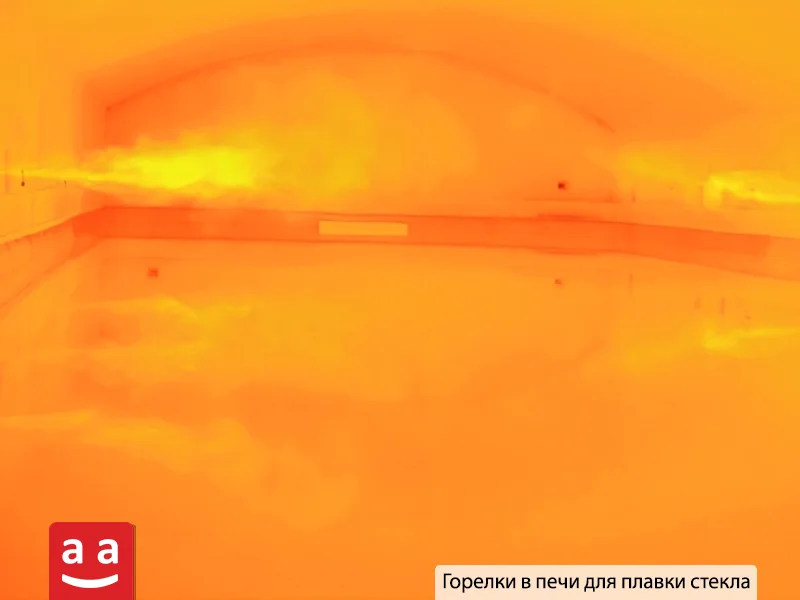

Стекловарения: Равномерный нагрев расплава для исключения пузырей и неоднородностей.
Обжига керамики: Точное следование температурной кривой в туннельных печах для предотвращения трещин.
Отжига изделий: Медленное охлаждение для снятия внутренних напряжений.
Цементная и гипсовая промышленность
Оборудование работает в условиях высокой запыленности и требует высокой единичной мощности:

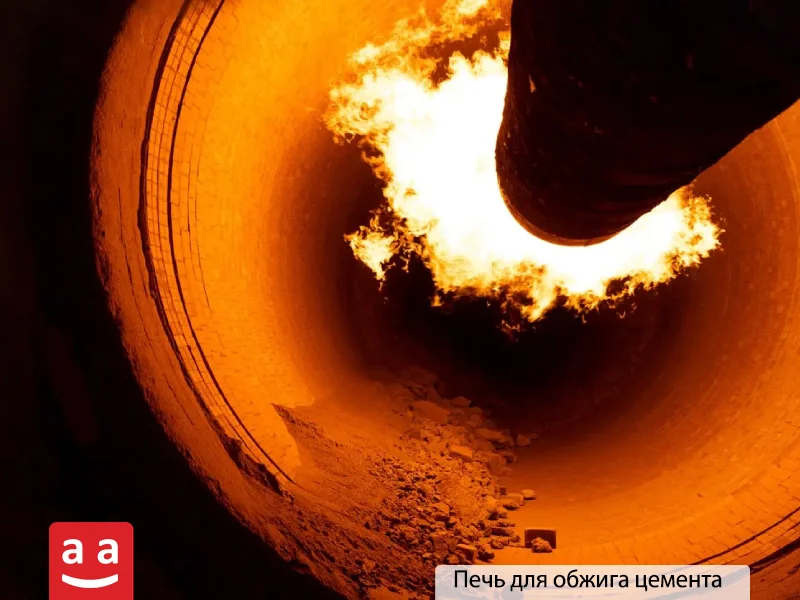

Вращающиеся цементные печи: Нагрев зоны спекания клинкера до температур свыше 1400 °C.
Декарбонизаторы: Предварительная термическая обработка сырьевой смеси.
Установки кальцинации гипса: Удаление кристаллизационной влаги из гипсового камня

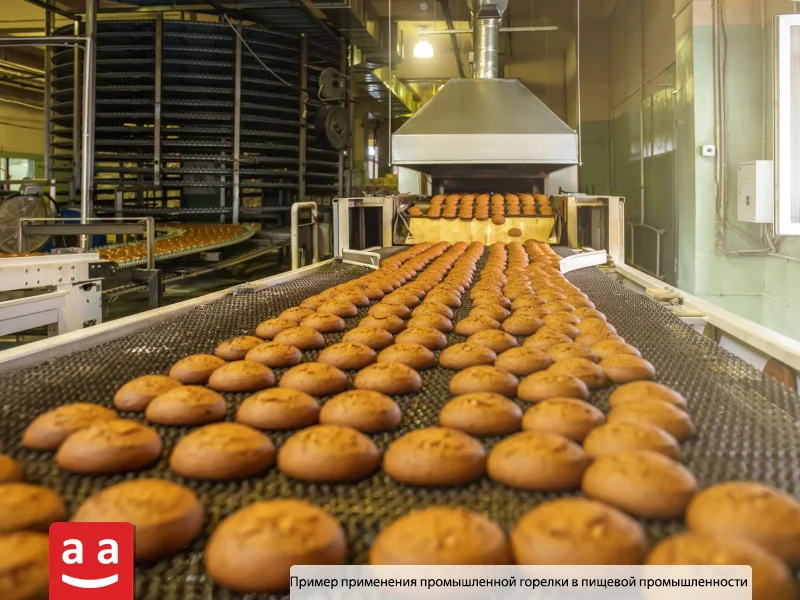

Пищевая, бумажная и полиграфическая промышленность
В этих секторах важна чистота продуктов сгорания и равномерность распределения тепла:
Выпечка и сушка: Использование конвективного нагрева в хлебопекарных и сушильных шкафах.
Пастеризация и стерилизация: Нагрев теплоносителя для стерилизаторов.
Сушка бумажного полотна: Быстрый нагрев сушильных цилиндров для удаления влаги на высокой скорости движения бумаги.
Классификация оборудования
Конструктивные исполнения классифицируют по ключевым признакам:
По типу топлива
Газовые: Работают на природном или сжиженном газе (наиболее экологичный и управляемый вариант).
Жидкотопливные: Сжигают дизельное топливо, мазут или нефть (применяются при отсутствии газовых сетей).
Двухтопливные (комбинированные): Опция работы на газе или жидком топливе с быстрым переходом между ними.
Пылеугольные: Сжигание тонкодисперсного угольного порошка в потоке воздуха (в основном цементная отрасль).
Водородные (Hydrogen-Ready): Инновационные системы, ориентированные на декарбонизацию промышленности.

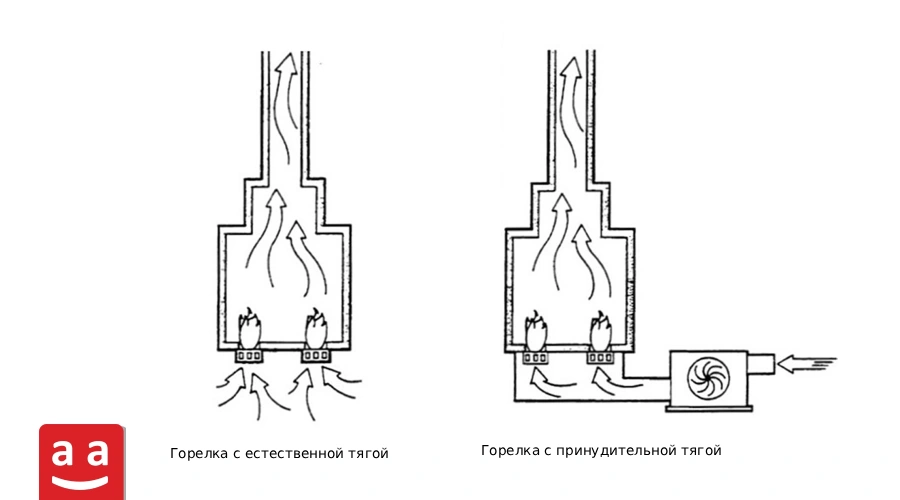

По способу подачи воздуха

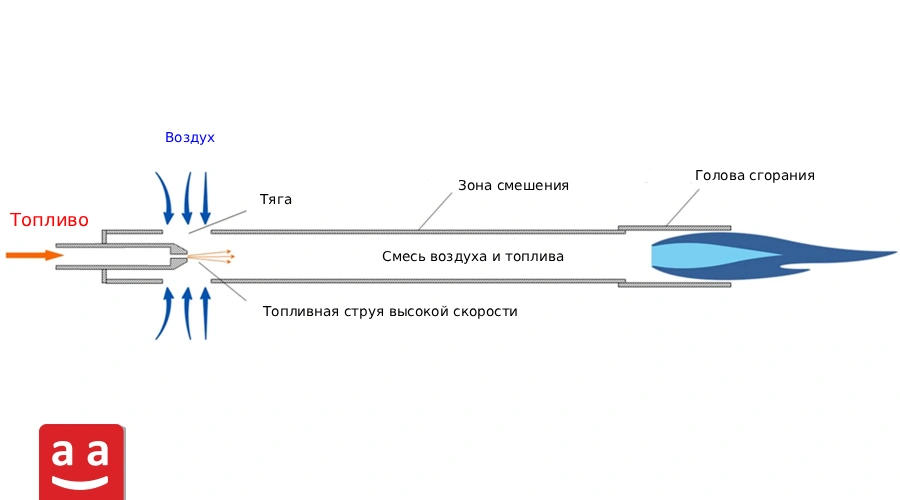

С естественной тягой (атмосферные): Воздух подсасывается за счет разрежения в топке. Просты, но имеют ограниченный диапазон регулирования.
С принудительной подачей (дутьевые): Воздух нагнетается вентилятором, обеспечивая оптимальное смешение и высокий КПД.
По методу смесеобразования
С предварительным смешением (Premix): Полное перемешивание газа и воздуха до среза сопла. Дает короткий факел и минимальный выход NOx.
С диффузионным (ножевым) смешением (Nozzle-Mix): Смешение происходит непосредственно в объеме печи. Способ обеспечивает высокую эксплуатационную надежность и гибкость настройки длины факела.
Современные типы конструкций (на примерах решений РАДМАНА)
Для решения специфических задач применяются специализированные исполнения:

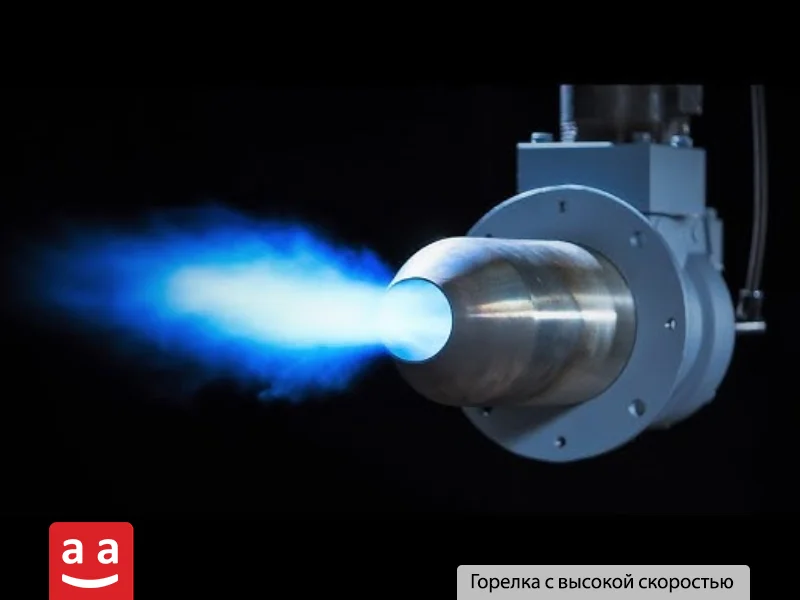

Высокоскоростные устройства (High Velocity)
Скорость истечения газов составляет 70–250 м/с, что гарантирует интенсивную циркуляцию газов в печи и равномерность прогрева садки. Они идеально подходят для улучшения теплопередачи и равномерного распределения температуры в таких печах, как печи для керамики и стекла.

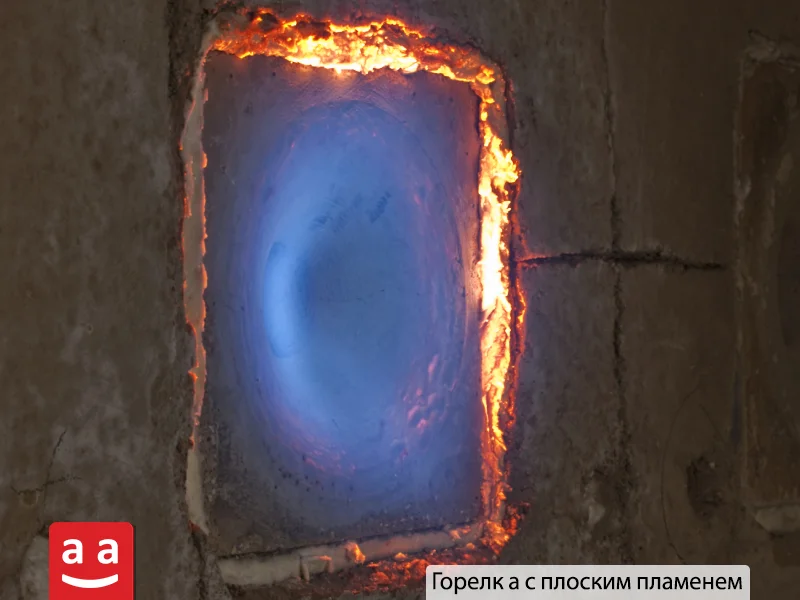

Устройства плоского пламени (Flat Flame)
Факел стелется по стене конструкции, исключая прямое радиационное воздействие на нагреваемый металы или изделия. Эти горелки в основном применяются в алюминиевой, стекольной и керамической промышленности.

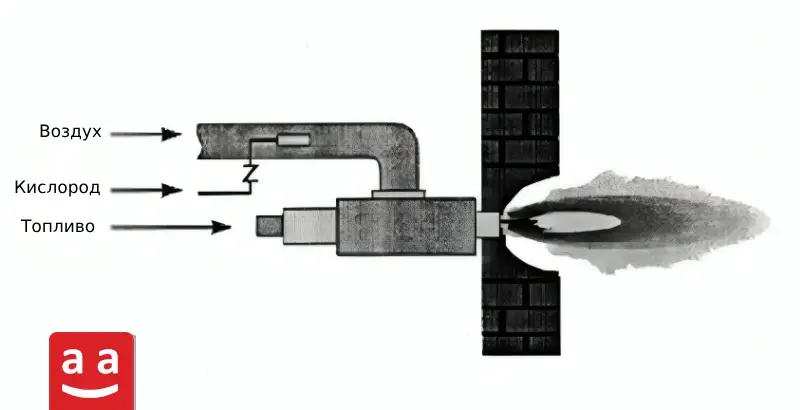

Кислородное оборудование (Oxy-Fuel)
Использование чистого кислорода вместо воздуха повышает температуру горения и резко снижает объемы дымовых газов.Такой тип горелок промышленной печи применяется для процессов, таких как плавка стекла и металлов, а также производство стали.

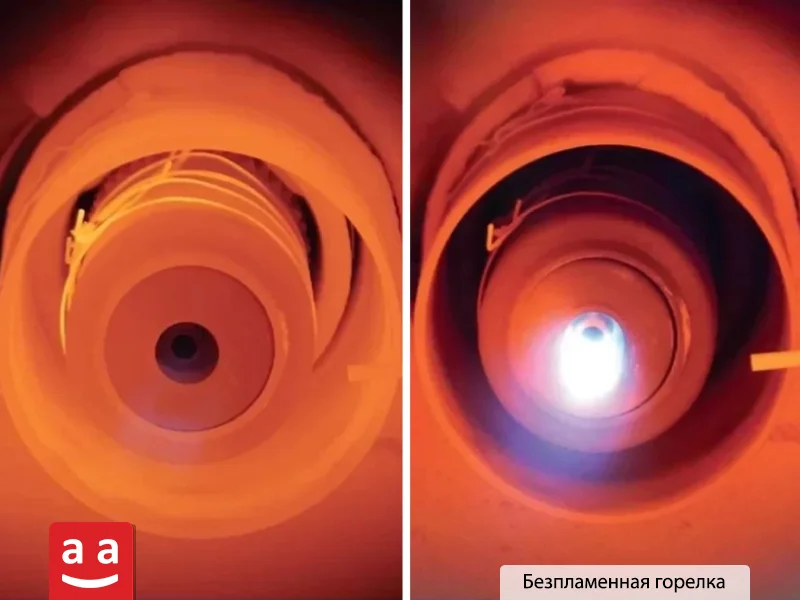

Беспламенная горелка промышленной печи (Flameless)
Сгорание происходит в объеме при температурах выше самовоспламенения без видимого фронта пламени, что сводит образование оксидов азота практически к нулю. Безпламенные горелки применяются в сталелитейной и металлургической промышленности и могут использоваться в различных отраслях, включая стекольную, керамическую и химическую промышленность.

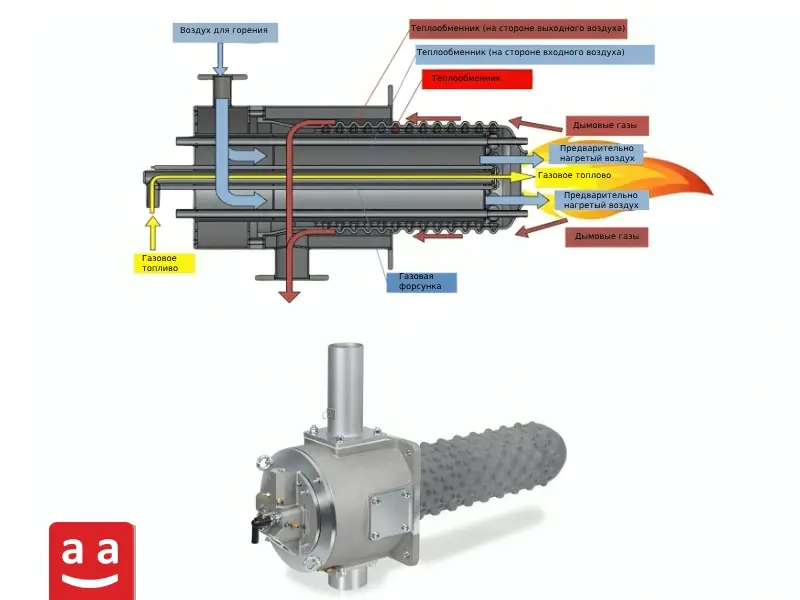

Горелки с рекуперацией (Self-Recuperative Burners)
Эти горелки оснащены системой, которая позволяет продуктам сгорания перед выходом из камеры проходить рядом с воздухом, подаваемым в камеру сгорания, и предварительно нагревать его. Это повышает эффективность, снижая потребление топлива, и устраняет необходимость в внешних устройствах для предварительного нагрева воздуха. Такие горелки находят применение в стекольной, керамической и металлургической промышленности.

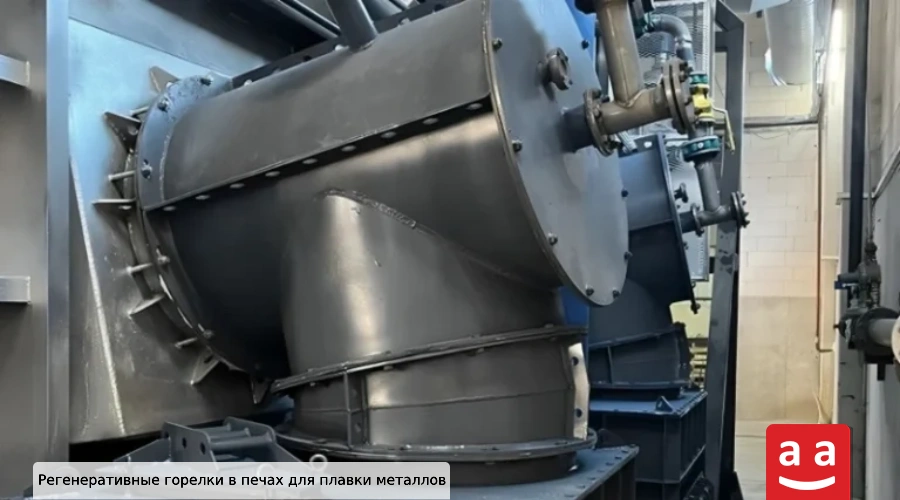

Рекуперативные и регенеративные системы
Системы со встроенным подогревом воздуха горения за счет тепла уходящих газов.

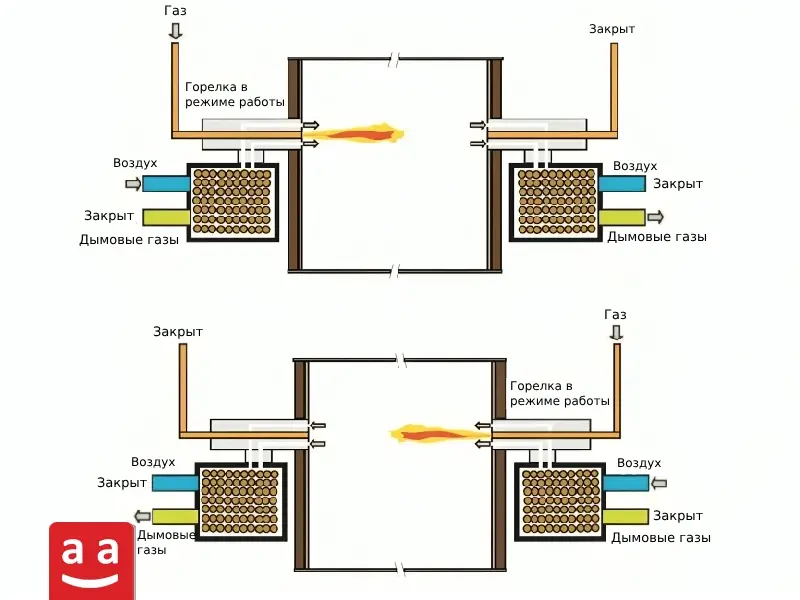

Воздух для горения этой горелки перед попаданием в камеру сгорания проходит через тепловой аккумулятор, нагреваясь и предварительно подготавливаясь к сгоранию. Этот процесс повторяется циклично, что позволяет постоянно возвращать часть тепла продуктов сгорания и обеспечивать предварительный подогрев входящего воздуха. Такие горелки применяются в стекольной и металлургической промышленности.

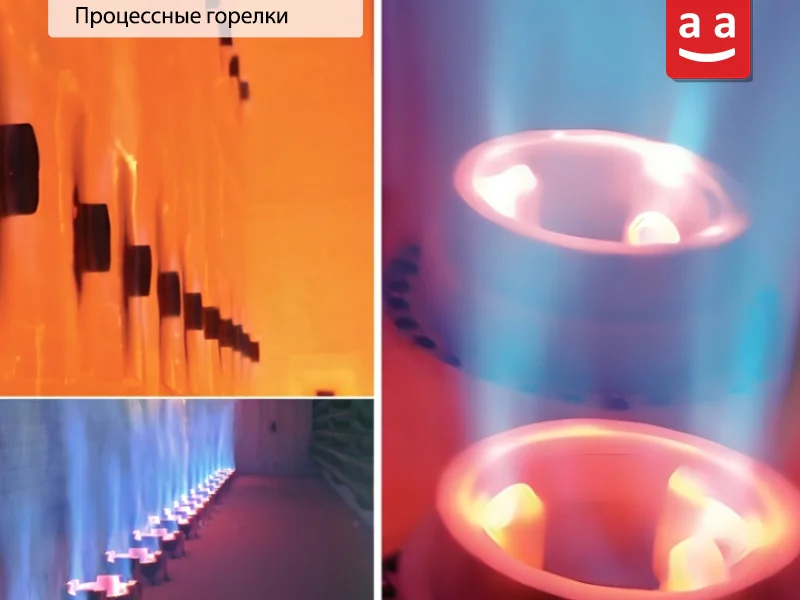

Процессные горелки (Process Burners)

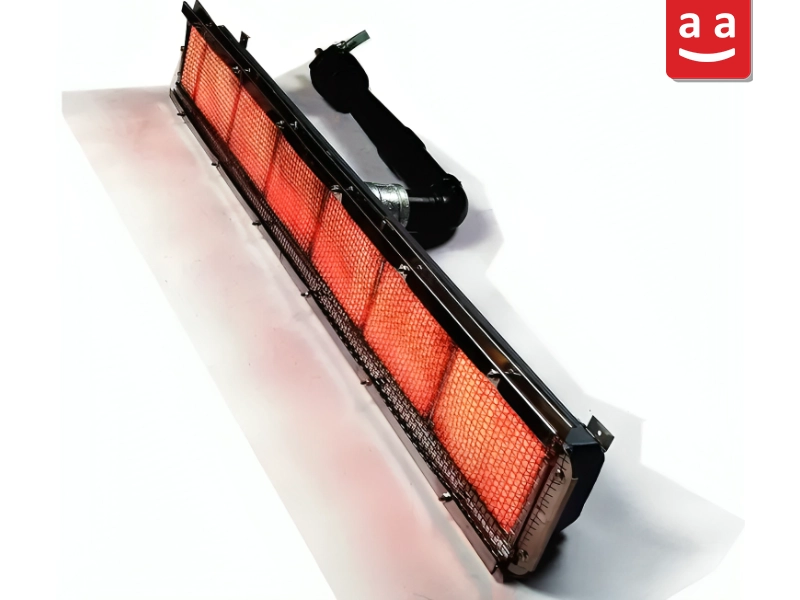

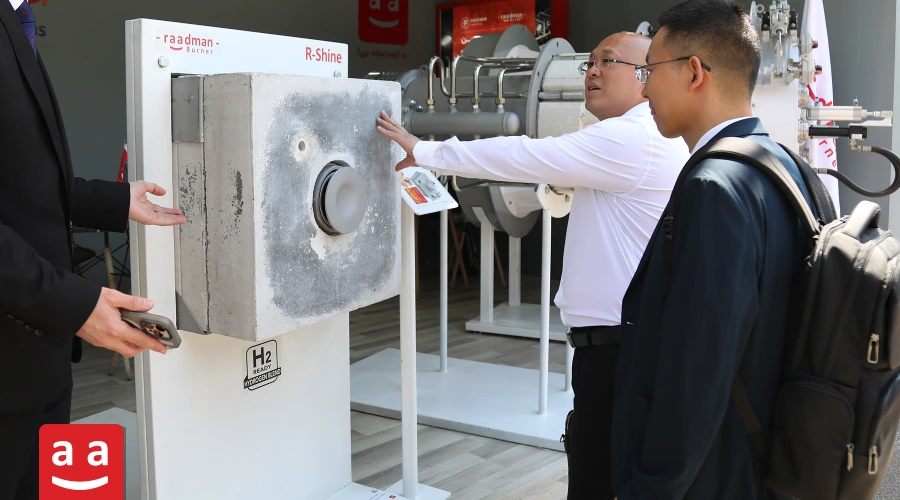

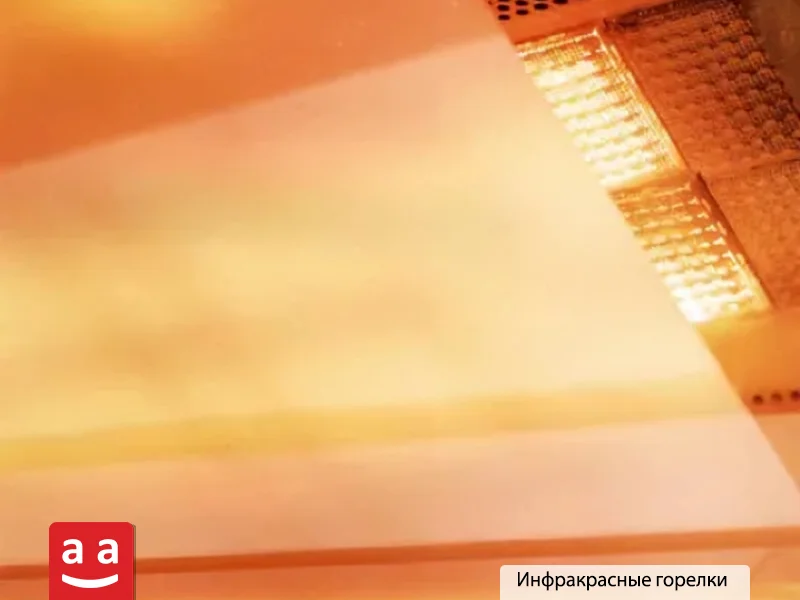

Разрабатываются специально для трубчатых печей нефтепереработки. В линейке РАДМАНА серии RSun (низкие выбросы для фаер-хитеров) и инфракрасные модели RShine (для реакторов риформинга) обеспечивают максимальную радиационную передачу тепла при минимальном воздействии на экологию.
Преимущества современных горелочных систем
1. Снижение операционных затрат: Высокий КПД сжигания напрямую уменьшает годовые затраты на энергоносители.
2. Стабильность температурного поля: Гарантирует отсутствие брака при термообработке ответственных деталей.
3. Топливная гибкость: Возможность оперативного перехода на резервный вид топлива.
4. Глубокая автоматизация: Интеграция САУ в общую АСУ ТП завода снижает влияние человеческого фактора.
Часто задаваемые вопросы (FAQ)
1- В чем главное отличие, которое имеет горелка промышленной печи от котловой?
Каждая горелка промышленной печи проектируется под технологические процессы с меняющейся атмосферой (окислительная, восстановительная) и требует распределения температур по объему печи, в то время как котловые оптимизированы под теплосъем в водоохлаждаемой топке.
2- Какое топливо экономически выгоднее использовать?
Для такого оборудования, как горелка промышленной печи, наиболее экономичным и экологичным остается природный газ. Жидкое топливо (мазут, дизель) чаще используется как резервный вариант (опция) или на удаленных объектах. .
3- Как снизить выбросы NOx в печных процессах?
Наиболее эффективные методы — использовать такие устройства, как беспламенная горелка промышленной печи, применять рециркуляцию дымовых газов (FGR) и ступенчатую подачу воздуха или топлива.
