Газовые горелки, являясь одним из важнейших компонентов промышленных и бытовых систем отопления играют значительную роль в производстве тепла и контроле тепловых процессов. С ростом потребности в энергоэффективности и снижения выбросов загрязняющих веществ в окружающую среду все больше ощущается важность использования газовых горелок в различных отраслях промышленности. Эти горелки, благодаря возможности точного регулирования расхода топлива и воздуха, обеспечивают возможность создания полного и стабильного сгорания, что не только повышает энергоэффективность, но и снижает эксплуатационные расходы.
Цель данной статьи — предоставить всесторонний и технический обзор газовых горелок, который поможет Вам ознакомиться с различными типами этих горелок, их преимуществами, применением и важными моментами при их выборе и обслуживании. Прочитав эту статью, Вы лучше поймете производительность и особенности газовых горелок и сможете принимать более обоснованные решения относительно использования и управления этим жизненно важным оборудованием.
Что такое газовая горелка?
Газовая горелка — это устройство, которое использует газовое топливо (например, природный газ, сжиженный нефтяной газ и различные виды технологического газового топлива) для производства тепла. Эти горелки осуществляют процесс сгорания путем смешения топлива с воздухом и производят необходимое тепло для различных применений. Газовые горелки используются во многих системах отопления, промышленных и бытовых, и благодаря таким преимуществам, как высокая эффективность, простота контроля и снижение выбросов загрязняющих веществ в окружающую среду, они являются популярным выбором в промышленности и домашнем использовании.
Характеристики и производительность газовых горелок
Газовые горелки играют жизненно важную роль в системах отопления благодаря своей эффективной работе. Эти горелки обеспечивают тепло, необходимое для различных процессов, путем точного смешивания топлива и воздуха, и обеспечения полного сгорания. В этом разделе более подробно рассматриваются характеристики и производительность газовых горелок.
Характеристики газовых горелок
1— Точный контроль соотношения топливо-воздух: одной из наиболее очевидных особенностей газовых горелок является способность точно контролировать соотношение топливо-воздух. Благодаря точной настройке этого соотношения происходит полное и оптимальное сгорание, что приводит к высокой энергоэффективности, снижению расхода топлива и образованию меньшего количества загрязняющих веществ.
2— Высокая безопасность: газовые горелки оснащены современными системами безопасности, включающими датчики пламени, переключатели и датчики давления газа. Эти системы постоянно контролируют работу горелки и автоматически перекрывают подачу топлива в случае какой-либо неисправности, например внезапного исчезания пламени, чтобы предотвратить несчастные случаи.
3-Возможность создания непрерывного регулирования: в зависимости от типа конструкции, многие газовые горелки имеют системы непрерывного регулирования тепловой мощности, (модулируемые) обеспечивающие возможность регулирования тепловой мощности на разных уровнях между минимальной и максимальной мощностью горелки. Эта функция помогает улучшить контроль температуры, сэкономить топливо и снизить затраты на электроэнергию.
4— Сокращение выбросов заг рязняющих веществ в окружающую среду: газовые горелки производят меньше загрязняющих веществ, таких как оксид углерода (CO), сажа и оксиды азота (NOx), благодаря полному сгоранию. Эта особенность сделала их подходящим вариантом для сохранения окружающей среды и соблюдения экологических стандартов.
5- Широкий спектр применения: эти горелки можно использовать в широком диапазоне применений, от отопления домов до промышленных применений, таких как типы промышленных топок и типы котлов. Такая гибкость обусловлена их способностью работать с различными видами газового топлива и точно регулировать количество вырабатываемого тепла.
Функция газовых горелок
Газовые горелки выполняют точную и эффективную функцию, которая достигается за счет координации различных компонентов. Обеспечивая компоненты треугольника сгорания, который включает топливо, воздух и первичную энергию сгорания, горелки создают стабильное пламя с минимальными выбросами. Этапы работы газовой горелки следующие:
1- Этап предварительной продувки: на этом этапе вентилятор начинает работать на полную мощность и нагнетает чистый воздух в горелку и камеру сгорания, чтобы перенести все оставшиеся в ней несгоревшие газы и продукты сгорания в атмосферу через дымоход.

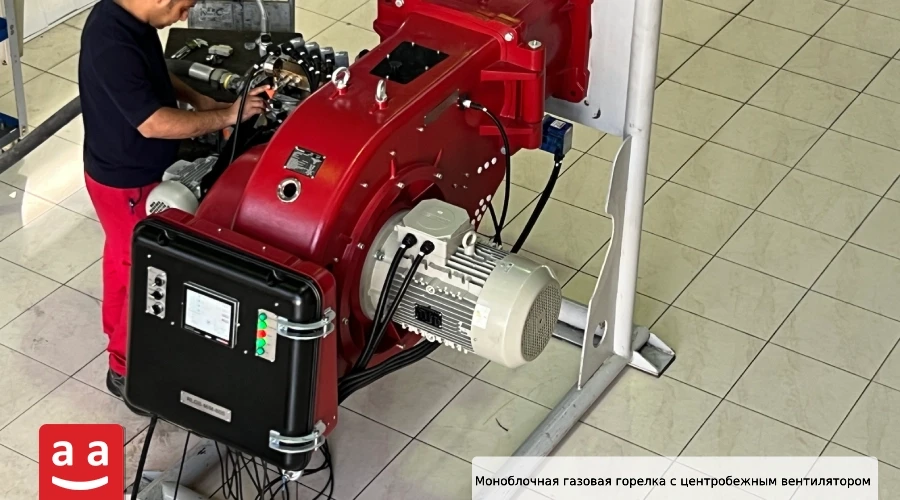

2— Подача воздуха для горения: воздух для горения подается вентилятором горелки и поступает в горелку. Проходя через смесительное устройство, воздух для горения создает турбулентную структуру с вихрем перед горелкой, что способствует стабильности пламени.
3- Подача топлива в горелку: газ поступает в горелку через газовой рампы, и его расход регулируется газовыми клапанами или газовыми дросселями.
4- Образование топливно-воздушной смеси: топливно-воздушная смесь в горелке должна распределяться хорошо и равномерно, чтобы произошло полное сгорание. Важную роль в качестве этой смеси играет конструкция смесительного устройства, включая способ подачи, положение газовых форсунок, подборной шайбы или завихрителя и топливно-воздушного смесителя. Если смесь сформирована неправильно, будут созданы области с высокой температурой или обогащением топлива, что приведет к образованию NOx, угарного газа и повреждению камеры сгорания.
5- Розжига и начало сгорания: после образования смеси система розжига воспламеняет топливно-воздушную смесь, создавая искру и обеспечивая начальную энергию зажигания. Этот процесс приводит к образованию стабильного и равномерного пламени.
6- Контроль и стабилизация пламени: система контроля пламени, включающая датчики пламени, постоянно контролирует состояние пламени. Эти датчики отсекают поток топлива в случае любого дефекта, например, падения или отсутствия пламени, чтобы обеспечить безопасность системы.
7-Производство тепла и подача его в систему: создавая пламя, тепло, образующееся при горении, передается в систему отопления посредством механизмов излучения и смещения. В промышленности, тепло пламени используется для различных целей, таких как производство пара, обжиг минералов, плавка металлов и т. д.
8— Последующая продувка: в случае возникновения каких-либо проблем, таких как неисправность горелки или достижения заданной точки и отсутствия необходимости в нагреве, горелка выключается. Перед полным отключением выполняется последующая продувка, на этом этапе с помощью вентиляторного воздуха из горелки удаляются несгоревшие газы и продукты сгорания, оставшиеся в камере сгорания.
Важные технические моменты в эксплуатации газовых горелок
- Периодическая регулировка горелки: периодическая регулировка горелок необходима для поддержания эффективности и безопасности работы горелки.
- Проверка внутренних частей горелки и движущихся механизмов горелки: проверка внутренних частей, таких как запальные электроды, электроды, кнопочные выключатели, шайбы, кулачки, крыльчатка вентилятора и движущиеся части, такие как воздушная заслонка, необходима для обеспечения оптимальной и надежной работы горелки.

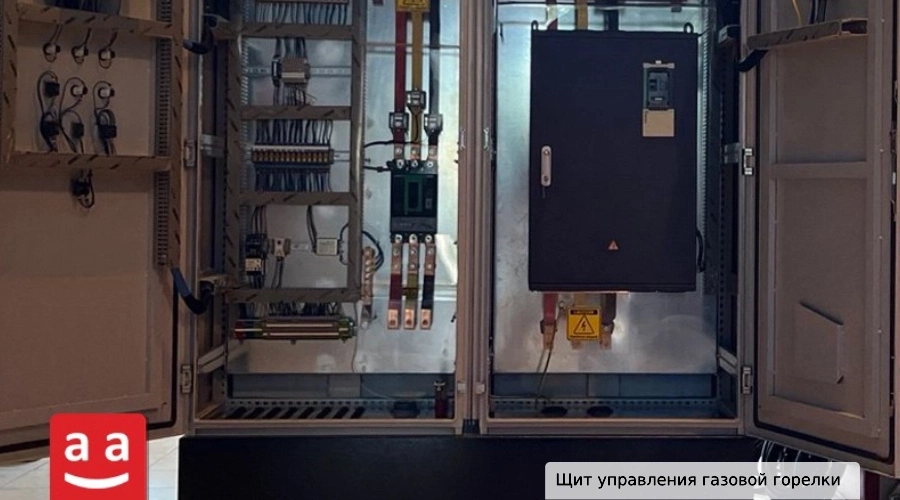

- Проверка электронных частей и проводки горелки: проверка электронных частей горелки требуется в соответствии с инструкциями производителя горелки.
- Очистка форсунок: отложения и загрязнения в форсунках могут нарушить работу горелки. Поэтому необходимо их регулярно очистить.
- Настройки системы контроля: очень важно проверять и регулировать компоненты систем контроля пламени, чтобы предотвратить неправильную работу горелки.
Виды газовых горелок по производительности
Газовые горелки делятся на различные категории в зависимости от типа работы и уровня управления:
1- Одноступенчатые газовые горелки
Одноступенчатые горелки являются простейшими типами горелок и работают только в двух режимах: включенном и выключенном. Благодаря простой конструкции эти горелки требуют меньших затрат на установку и обслуживание.
2- Многоступенчатые газовые горелки
Эти горелки имеют возможность работать на нескольких уровнях мощности. Это обозначает, что они могут работать на разных уровнях мощности. Эти типы горелок помогают снизить расход топлива и улучшить контроль температуры и подходят для промышленного применения, требующего более точных настроек.

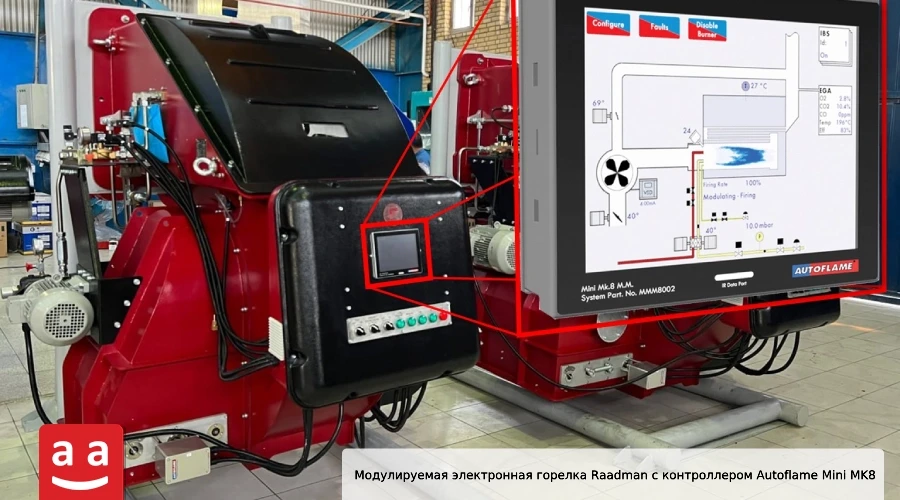

3- Газовые горелки с плавным или модулируемым режимом работы
В модулируемых горелках используются специальные контроллеры систем сгорания, которые регулируют выходную мощность горелки в зависимости от условий, отслеживая состояние системы в любой момент. В качестве примера можно упомянуть контроллеры Autoflame MK8 MM и Autoflame Mini MK8 MM, первый из которых используется для управления котлом-горелкой, а второй – для управления только горелкой. Благодаря непрерывному и усовершенствованному управлению, эти типы горелок имеют очень точную и гибкую работу и могут обеспечить высокую эффективность в различных условиях.
Использование модулируемых систем позволит снизить потери в печах-чиллерах за счет предварительного и последующего продувок и, как следствие, существенно снизить энергопотребление, увеличить срок службы электронных устройств, предотвратить создание термических напряжений в камере сгорания.
Компания «Raadman» – одна из ведущих компаний в сфере производства и поставок бытовых и промышленных газовых горелок, которая предлагает продукцию высокого качества в соответствии с мировыми стандартами с использованием новейших технологий и опытной команды специалистов. Производя горелки широкой мощности и используемые в различных отраслях промышленности, таких как установки по производству горячей воды и пара, нефтеперерабатывающая промышленность, компания «Raadman» может обеспечить часть потребностей страны.
Преимущества использования газовых горелок
Газовые горелки популярны во многих промышленных и бытовых применениях благодаря своим многочисленным преимуществам.
1— Создание высоких коэффициентов переработки газового топлива
За счет более простого управления газовым топливом с помощью газового дросселя структуру смесительного устройства можно спроектировать таким образом, чтобы получить коэффициент преобразования до 1:10. Высокий коэффициент преобразования вместе с плавной или модулируемой работой горелки приводит к снижению энергопотребления.
2— Сокращение выбросов и улучшение окружающей среды
Сгорание в газовых горелках обычно является полным благодаря точному и контролируемому сочетанию топлива и воздуха. Это позволило сократить производство загрязняющих газов, таких как оксид углерода (CO) и оксиды азота (NOx), что, в свою очередь, помогает улучшить качество воздуха и защитить окружающую среду. Кроме того, из-за отсутствия серы в газовом топливе обычно не образуется загрязнитель Sox.
Промышленное применение газовых горелок
Газовые горелки играют важную роль в обеспечении теплом промышленных процессов. Эти горелки используются в промышленных условиях с разнообразными тепловыми потребностями и являются идеальным выбором для такого рода применений благодаря точному управлению, высокой безопасности и энергоэффективности.

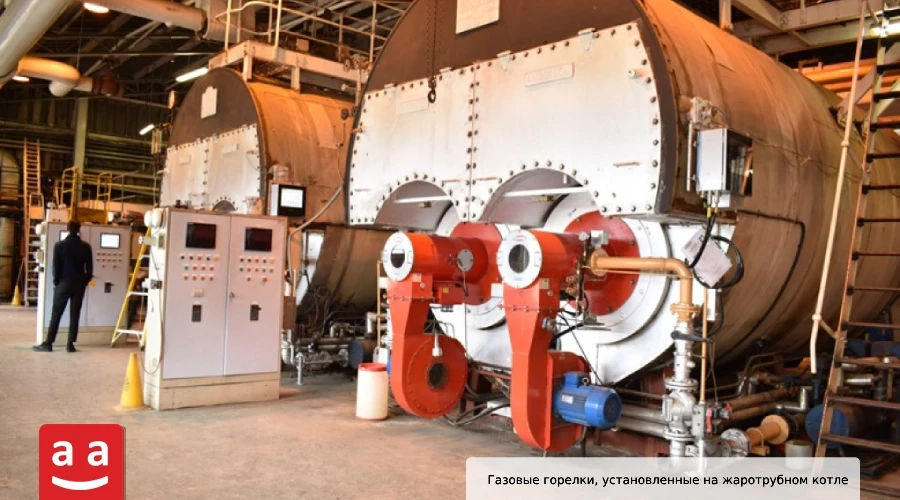

Использование во всех типах водогрейных и паровых котлов
Газовые горелки используются для обеспечения энергией промышленных водогрейных и паровых котлов, применяемых в строительстве, нефтегазовой промышленности, бумажной, пищевой промышленности и т.д. Эти горелки могут использоваться в строительных и промышленных жаротрубных котлах, конденсационных котлах, строительных комплектах, промышленных жаротрубных котлах и водотрубных котлах.
Если хотите узнать, чем отличаются водотрубные и жаротрубные котлы, Вы можете прочитать статью «Водотрубный котел и его отличие от жаротрубного котла»
Использование в промышленных топках
Металлургическая и литейная промышленность: газовые горелки используются в топках для плавки металла, в термической обработке для создания очень высоких температур. В этих процессах очень важен точный контроль тепла, а газовые модулируемые горелки позволяют точно регулировать температуру.
Минеральная промышленность. Эти горелки используются в таких отраслях, как производство керамики, цемента и стекла, а в каждой отрасли используются горелки различной конструкции. Газовые горелки можно использовать для создания равномерной и контролируемой температуры для обеспечения необходимого качества продукта.

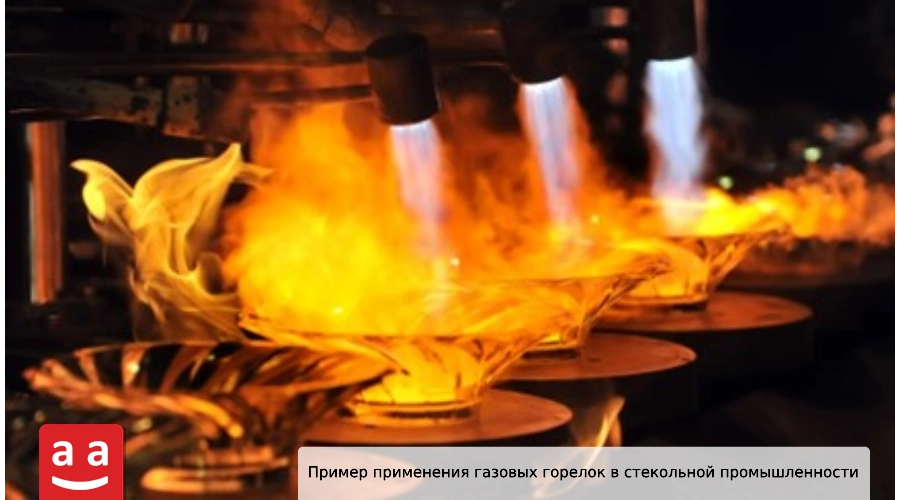

Применение газовых горелок в стеклянной и хрустальной промышленности
Использование в промышленных сушилках
Пищевые и химические сушилки. Газовые горелки используются в промышленных сушилках для осушения пищевых, химических и сельскохозяйственных продуктов. Точность контроля тепла и предотвращения загрязнения продуктов является одним из преимуществ этих горелок в этих приложениях.

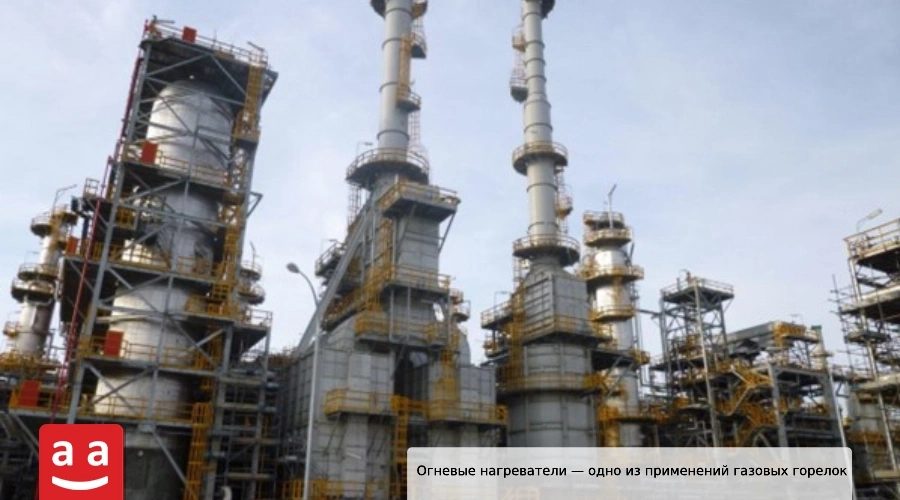

Использование на нефтеперерабатывающих и нефтехимических заводах
Все виды газовых горелок с нагнетательным или естественным потоком используются в топках нефтеперерабатывающей промышленности. Эти горелки со своей специальной конструкцией могут обеспечить тепло, необходимое для этих топок.

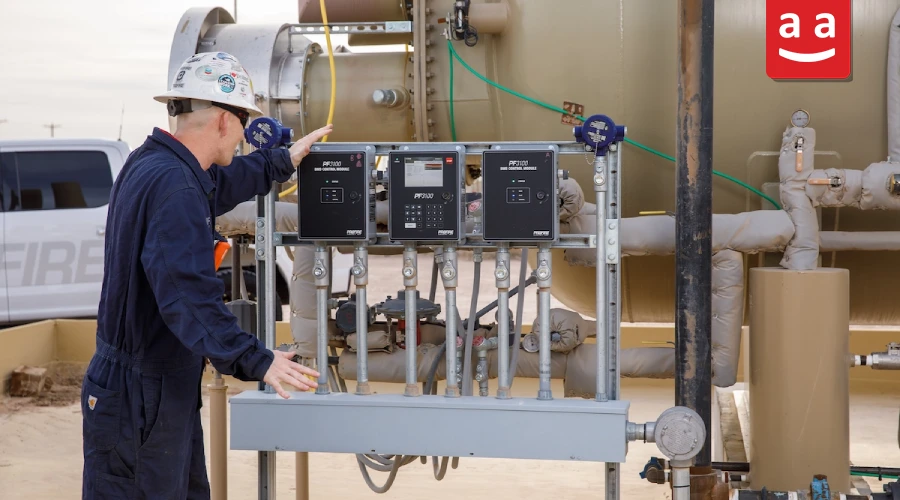

Выбор и установка газовых горелок
Выбор правильной горелки требует рассмотрения нескольких ключевых факторов, наиболее важными из которых являются:
- Вид топлива: в зависимости от наличия источников топлива важно выбрать правильный тип горелки.
- Тепловая мощность: горелка должна обеспечивать тепловую мощность, необходимую для предполагаемого применения.
- Производительность горелки: в зависимости от потребностей клиента и применения горелки могут использоваться одноступенчатые, многоступенчатые, плавные или модулируемые горелки.
- Применение горелки: тип горелки определяется в зависимости от области применения и отраслей, в которых она используется.
- Стандарты безопасности: стандарты, требуемые для установки горелки, могут оказаться эффективными при выборе горелочного оборудования и его расположении. Соблюдение стандартов безопасности и совместимость с местными правилами очень важны.
Компания Raadman – одна из ведущих компаний в сфере производства и поставок бытовых и промышленных газовых горелок, которая предлагает продукцию высокого качества в соответствии с мировыми стандартами с использованием новейших технологий и опытной команды специалистов. Производя горелки широкой мощности и предназначенные для использования в различных отраслях промышленности, таких как установки по производству горячей воды и пара, нефтеперерабатывающая промышленность, компания «Родман» может обеспечить часть потребностей страны.
Проблемы и решения при использовании газовых горелок
Газовые горелки благодаря высокой эффективности и низкому уровню выбросов являются одним из наиболее востребованных вариантов в различных отраслях промышленности. Однако их эксплуатация сопряжена с рядом вызовов, таких как необходимость точной настройки, вопросы безопасности и обеспечение подходящего топлива. Осознание этих проблем и применение эффективных решений может повысить продуктивность горелок, сделав их более устойчивым и экономичным выбором. Данный материал посвящён анализу ключевых вызовов и практических решений для улучшения работы и обслуживания газовых горелок.
Основные вызовы при использовании газовых горелок
Эксплуатация газовых горелок сопровождается рядом сложностей, правильное понимание и управление которыми способствует повышению их эффективности и надёжности. Рассмотрим основные из них:
Обеспечение газа в удалённых районах
В регионах с недостаточно развитой инфраструктурой для подачи газа использование газовых горелок может быть существенно ограничено или сопряжено с высокими затратами.
Точная настройка и обслуживание
Неправильная регулировка соотношения топлива и воздуха может привести к снижению эффективности теплового оборудования, увеличению выбросов загрязняющих веществ и даже к преждевременному выходу горелки из строя.

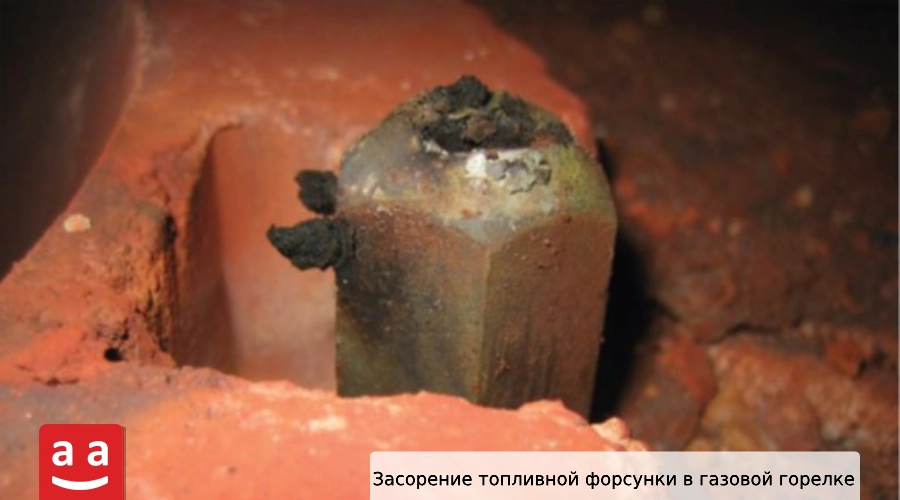

Отложения и засоры в форсунках
Накопление отложений и загрязнений в форсунках нарушает процесс сгорания, что может повредить не только элементы горелки, но и такие части оборудования, как трубопроводы в котлах.
Вопросы безопасности и утечки газа
Утечки газа и недостаточная надёжность систем безопасности создают риски взрывов или экологических инцидентов.
Решения для преодоления проблем
Для решения этих проблем существует множество подходов, способных повысить производительность и безопасность газовых горелок. Рассмотрим наиболее эффективные из них:
Использование альтернативного или комбинированного топлива
Чтобы узнать о сжиженном газе (СУГ) и сравнить его с другими распространенными видами топлива, вы можете прочитать статью «Сжиженный углеводородный газ (СУГ) (LPG) и его сгорание в промышленных горелках с принудительной подачей воздуха».
Применение альтернативных источников энергии, таких как биогаз или сжиженный углеводородный газ (LPG), может значительно улучшить подачу топлива в удалённых районах.
Автоматические системы настройки соотношения топлива и воздуха
Оснащение горелок интеллектуальными технологиями, регулирующими соотношение топлива и воздуха, позволяет повысить эффективность работы и избежать ошибок, связанных с человеческим фактором.
Регулярное техническое обслуживание и профилактические проверки
Периодическая чистка и диагностика внутренних компонентов предотвращают внезапные поломки и снижение качества сгорания.
Установка современных систем безопасности
Использование датчиков утечек и контроля пламени позволяет минимизировать возможные риски и повысить безопасность. Также в системах сжигания внимание к требованиям взрывоопасных зон является одним из ключевых моментов при выборе горелочного оборудования.
Газовые горелки; Бьющееся сердце промышленности
Газовые горелки, как одно из важных устройств в различных отраслях промышленности, играют значительную роль в обеспечении тепловой энергией. Правильный выбор и использование этих горелок, помимо снижения затрат на электроэнергию, также помогает повысить производительность и защитить окружающую среду. Учитывая разнообразие моделей и сфер применения газовых горелок, выбор наиболее подходящего типа горелки для каждого применения требует консультации со специалистами в данной области.
