Установка газовой горелки — это сердце эффективной работы отопительных систем в промышленности и строительстве. Однако без правильного монтажа и пусконаладки невозможно гарантировать их безопасную и стабильную работу. Даже незначительная ошибка на этом этапе может привести к потере энергии, увеличению расходов и серьёзным рискам для безопасности.

В этом подробном руководстве мы пошагово познакомим Вас со всеми этапами — от выбора подходящей горелки до окончательной настройки — чтобы Вы могли запустить свою систему отопления с максимальной эффективностью и полной уверенностью.

Чтобы узнать больше о газовых горелках и их разновидностях, обратитесь к статье «Газовые горелки».

Ключевые шаги перед установкой газовой горелки

Многие дорогостоящие проблемы в работе отопительных систем берут своё начало с отсутствия грамотного планирования до установки газовой горелки. Этот раздел поможет Вам избежать таких ошибок благодаря разумной подготовке и создать прочную основу для беспроблемной и эффективной установки.

1- Анализ технических требований и характеристик

Установка газовой горелки и её правильный выбор требуют тщательного анализа технических характеристик и условий. Этот этап включает следующие моменты:

Точный расчет тепловой мощности

Для выбора подходящей горелки сначала нужно определить необходимую тепловую мощность системы отопления. Обычно эта мощность рассчитывается исходя из тепловых потребностей здания или промышленного процесса. Мощность горелки должна быть выбрана таким образом, чтобы полностью и эффективно удовлетворять потребности в отоплении.

Ошибочный выбор мощности горелки может привести к серьёзным проблемам. Если мощность слишком мала, горелка будет работать постоянно, что приведёт к износу и преждевременному выходу из строя. Если мощность слишком велика, горелка будет постоянно включаться и выключаться, что увеличивает расход топлива, снижает КПД и повреждает оборудование.

Совместимость типа газа с инфраструктурой и конструкцией горелки

Горелка должна полностью соответствовать типу газа, который у вас имеется. Каждый вид газа обладает своими особенностями горения и давлением.

• Природный газ (городской — Natural Gas): самый распространённый и доступный тип газа, подключённый к магистральной газовой сети.

• Сжиженный нефтяной газ (LPG): используется в районах без доступа к городскому газу, поставляется в баллонах или резервуарах. Этот газ имеет более высокое давление и требует специального оборудования.

• Другие газы: в специфических промышленных применениях могут использоваться газы, такие как водород или биогаз, для которых необходимы полностью индивидуальные и специализированные горелки.

Горелки, разработанные для природного газа и сжиженного газа, не являются взаимозаменяемыми и их использование вместо друг друга крайне опасно. Для смены типа топлива обычно требуется замена таких компонентов, как форсунки и системы регулирования давления в горелке.

Анализ технических характеристик горелки

Помимо мощности и типа газа, необходимо уделять внимание техническим характеристикам горелки, чтобы убедиться в её полной совместимости с системой отопления (например, котлом или печью):

• Коэффициент полезного действия (Efficiency): этот показатель (например, 90%) отражает, какая часть энергии газа превращается в полезное тепло. Более высокий КПД означает меньшие затраты в долгосрочной перспективе.

• Физические размеры и тип соединения: подходит ли горелка по размерам для котельной или места установки? Ещё важнее — совпадает ли фланец (Flange) горелки с патрубком вашего котла? Несоответствие на этом этапе может привести к остановке всего проекта.

• Совместимость с котлом (Boiler Compatibility): этот пункт крайне важен. Горелка должна справляться с давлением камеры сгорания котла. Также форма и длина пламени должны соответствовать размерам котла, чтобы пламя не касалось стенок, что предотвращает повреждения и образование сажи.

Соблюдение законодательных требований и стандартов безопасности

Установка газовой горелки в каждом регионе может подпадать под специфические требования и правила. Это включает в себя нормы безопасности, строительные стандарты и экологические требования. Проверка и соблюдение этих правил необходимы для предотвращения юридических и безопасностных проблем.

Оценка качества, гарантии и сервисного обслуживания

Правильная установка газовой горелки гарантирует долговечность и эффективную работу качественного оборудования. Дешёвая горелка низкого качества в будущем может привести к большим расходам на ремонт и потребление энергии. Газовые горелки должны обладать высоким качеством и поставляться от надёжных производителей. Проверка характеристик качества, гарантии и послепродажного обслуживания поможет выбрать подходящую горелку и избежать дополнительных проблем и затрат в дальнейшем.

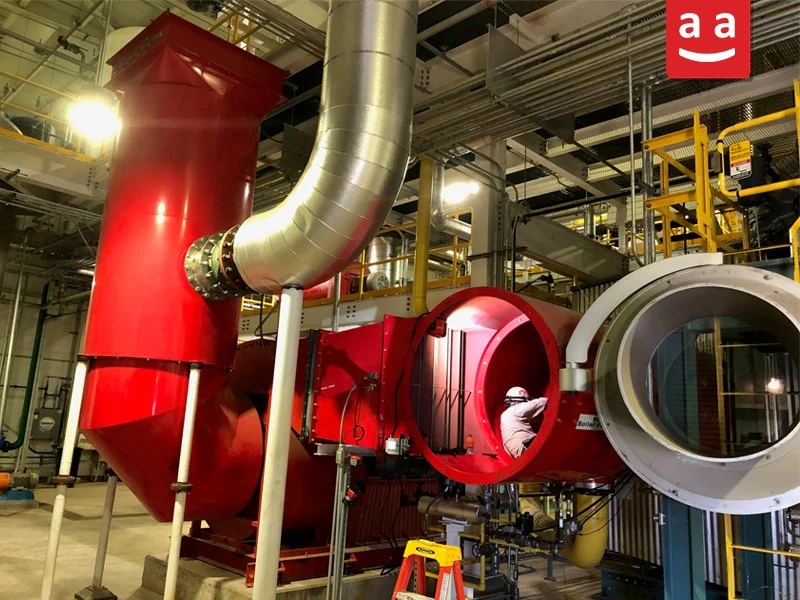

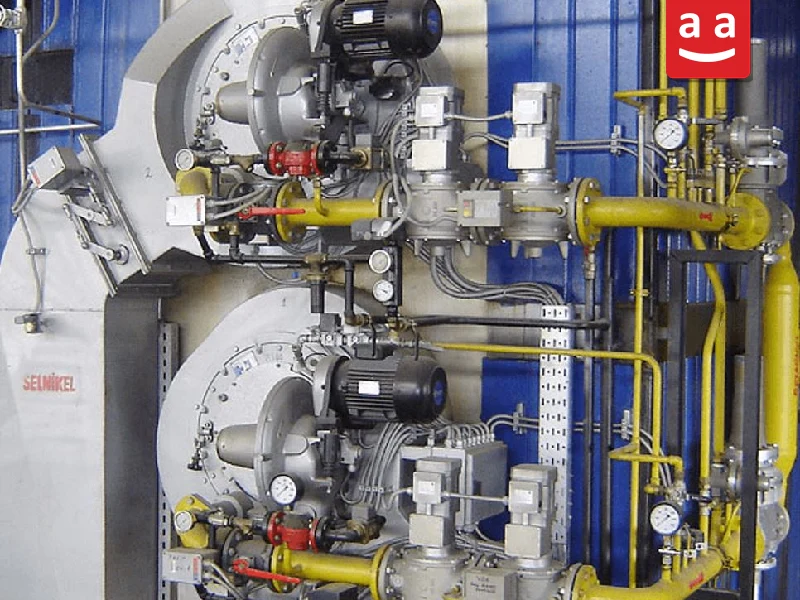

2- Выбор подходящего места для установки

Установка газовой горелки требует правильного выбора места для обеспечения оптимальной работы, безопасности и долговечности устройства. На этом этапе необходимо учитывать следующие моменты.

• Оценка условий окружающей среды: Установка газовой горелки требует выбора места, которое соответствует условиям окружающей среды, включая температуру, влажность, высоту над уровнем моря и обеспечивает вентиляцию для подачи воздуха, необходимого для горения.
• Доступ к топливным и вентиляционным системам: Установка газовой горелки требует обеспечения доступа к топливопроводам (например, газовым трубам) и системе вентиляции. Это упрощает процесс установки, техническое обслуживание и предотвращает потенциальные проблемы в будущем.
• Достаточное пространство для установки и обслуживания: Установка газовой горелки требует достаточного пространства для безопасного размещения и обеспечения доступа для обслуживания и ремонта. Следует избегать размещения горелки рядом с легковоспламеняющимися материалами и источниками тепла, чтобы минимизировать риски.



• Соблюдение правил безопасности: Установка газовой горелки требует соблюдения правил безопасности, включая выбор места, которое соответствует всем требованиям. Это включает безопасные расстояния от стен, пола и потолка, а также монтаж горелок в специально отведённых зонах для минимизации рисков.
• Проверка электрических требований: Установка газовой горелки требует проверки электрических требований. Необходимо удостовериться, что место установки оснащено соответствующим источником питания и электрооборудованием, а подача энергии для горелки стабильна для корректной работы систем управления и безопасности.

 Этапы установки газовых горелок

Установка газовой горелки включает в себя ряд ключевых этапов, точное выполнение каждого из которых гарантирует правильную работу, безопасность и долговечность устройства. Далее последовательно описаны основные шаги монтажа газовой горелки.

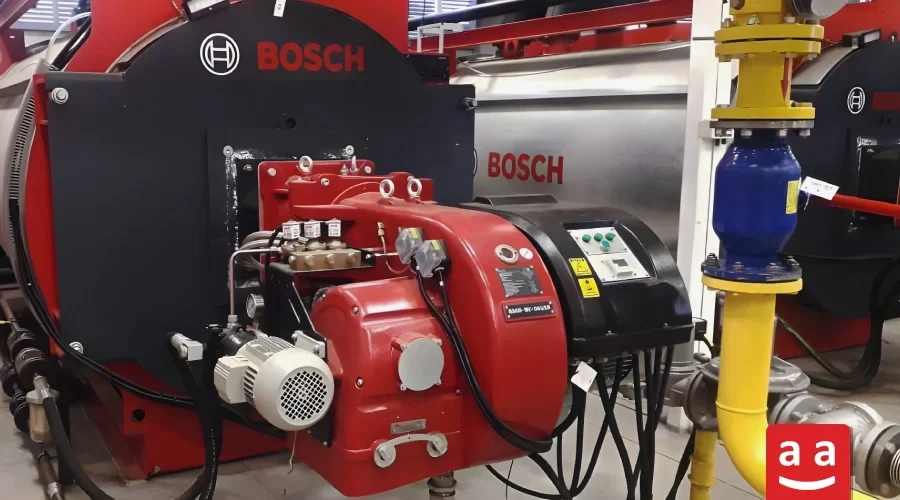

1- Установка газовой горелки и её компонентов

Установка газовой горелки на этом этапе предусматривает физическое и надёжное крепление горелки к паровому котлу или печи. Специалисты устанавливают горелку строго вровень, безопасно и без вибраций, а также корректно выполняют все механические соединения.

2- Обеспечение подачи воздуха для горения в газовых горелках (вентилятор)

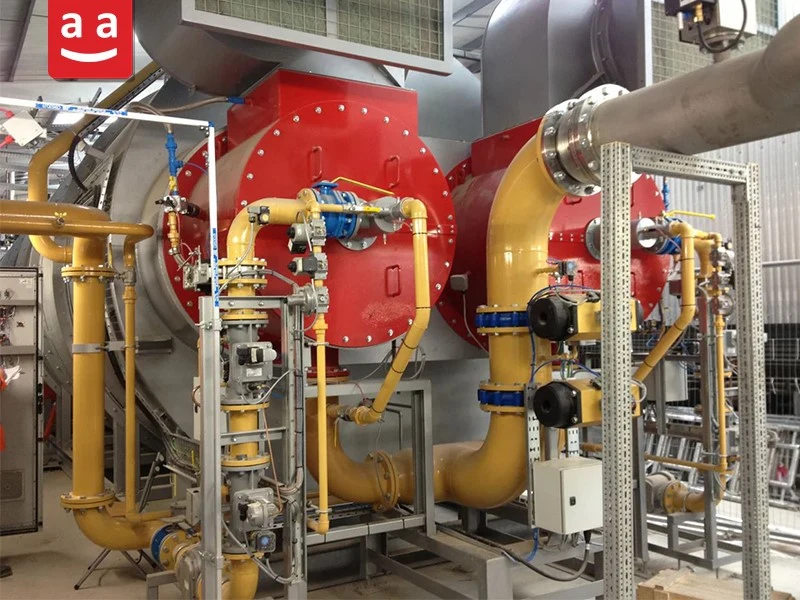

После установки горелки необходимо подключить её к системам подачи топлива и вентилятору для подачи воздуха на горение. Это включает подключение газопровода к горелке и проверку правильной работы системы подачи воздуха для горения. Также следует убедиться, что системы подачи топлива и воздуха настроены корректно и отсутствуют утечки газа.

3- Установка систем безопасности и управления для горелки

Этот этап является активацией центра управления и защитной системы горелки. Включает монтаж и прокладку кабелей жизненно важных компонентов, таких как датчики пламени, контроллеры и защитные реле. Точная и правильная настройка этих устройств обеспечивает интеллектуальную работу горелки в безопасном режиме и быструю эффективную реакцию при возникновении ошибок или опасных ситуаций.

Этапы запуска газовых горелок

После завершения установки газовой горелки начинается этап запуска, целью которого является обеспечение правильной, безопасной и эффективной работы горелки. Этот процесс делится на два основных этапа: первоначальная настройка перед запуском и тестирование с регулировками во время работы.

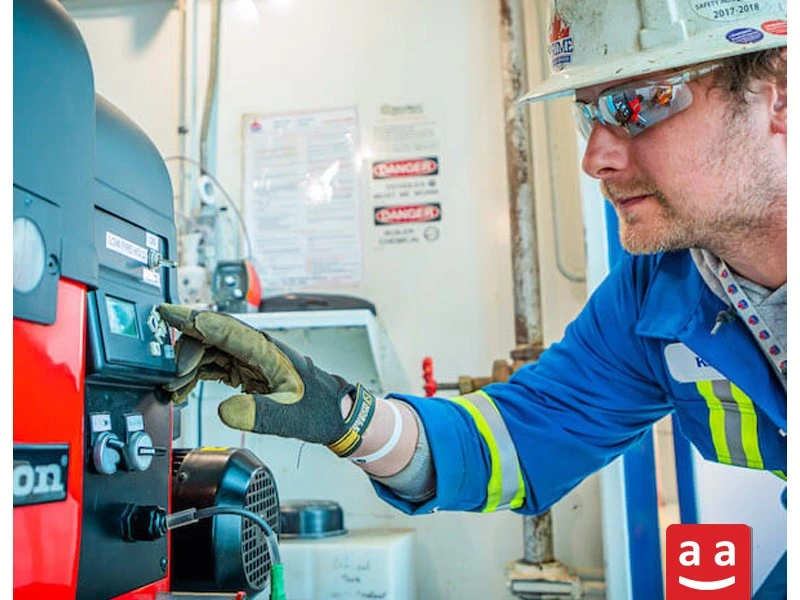

1- Первоначальная проверка и настройка газовой горелки

Этап первоначальной проверки и настройки имеет большое значение для обеспечения правильной и безопасной работы горелки перед длительным использованием. Этот этап включает следующие действия:

1-1 Проверка соединений и утечек

• Проверка газовых и электрических соединений: перед запуском горелки необходимо тщательно проверить все газовые и электрические соединения, чтобы убедиться в их надёжности и отсутствии утечек газа.

• Проверка механических соединений: все механические соединения горелки должны быть проверены на корректность установки и надёжную работу.

1-2- Регулировка давления входящего газа

• Давление входящего газа должно быть настроено в соответствии с техническими характеристиками горелки. Неправильная регулировка давления газа может негативно повлиять на работу горелки, вызывая такие проблемы, как неполное сгорание или снижение мощности горелки.

1-3- Настройка систем управления:

• Настройки контроллеров, включая актуаторы воздушных заслонок, топливных клапанов, кулачков, а также параметры температуры и тайминга, должны быть проверены и отрегулированы для обеспечения правильной работы горелки.

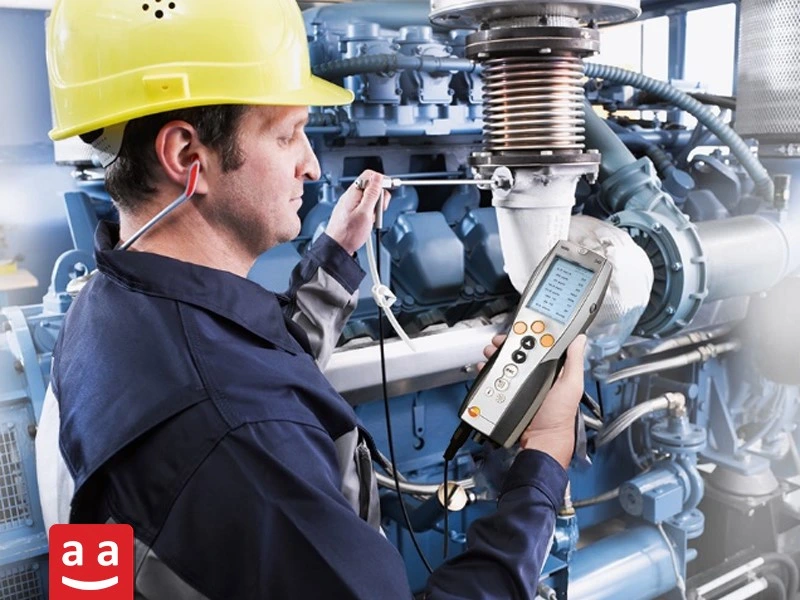

2- Тестирование работы и настройка газовой горелки

После выполнения первоначальных настроек необходимо провести тестирование работы газовой горелки, чтобы убедиться в её оптимальной и безопасной работе. Этот этап включает оценку работы горелки в рабочих условиях и проведение окончательных регулировок для повышения эффективности.

2-1 Первоначальный запуск горелки

• Проверка зажигания горелки: горелка должна плавно зажигаться, при этом её работу необходимо тщательно контролировать. Пламя должно быть равномерным и стабильным.

• Проверка систем безопасности: системы безопасности, такие как датчики пламени и клапаны давления, должны быть проверены для обеспечения их корректной работы и предотвращения опасных ситуаций.

2-2 Тестирование работы под нагрузкой

• Оценка работы в рабочих условиях: горелка должна быть протестирована при полной нагрузке или в реальных условиях эксплуатации. На этом этапе оцениваются тепловая эффективность, расход газа и работа систем сгорания.

• Окончательная настройка: на основе результатов тестирования могут потребоваться финальные регулировки, такие как настройка пламени и регулировка давления газа.

2-3 Проверка и настройка эффективности

• Измерение эффективности: эффективность горелки должна быть измерена и оценена для обеспечения её оптимальной работы. Эти измерения включают анализ потребления энергии и количества выделяемого тепла.

• Оптимизация настроек: на основе проведённых измерений настройки горелки могут быть изменены для достижения максимальной производительности и эффективности.

Правила безопасности при установке и запуске газовых горелок

Установка газовой горелки и запуск газовой горелки — это специализированный процесс, в котором малейшая неосторожность может привести к серьёзным происшествиям, таким как взрыв, пожар или отравление газом. Безопасность в этом процессе — не рекомендация, а обязательное требование. Ниже приведены основные правила безопасности, которым необходимо строго следовать.

1- Безопасность при работе с газом

Работа с газом, особенно при установке и запуске горелок, требует соблюдения специальных правил безопасности, чтобы предотвратить несчастные случаи и серьёзные риски. В этом разделе подробно рассматриваются меры безопасности при работе с газом.

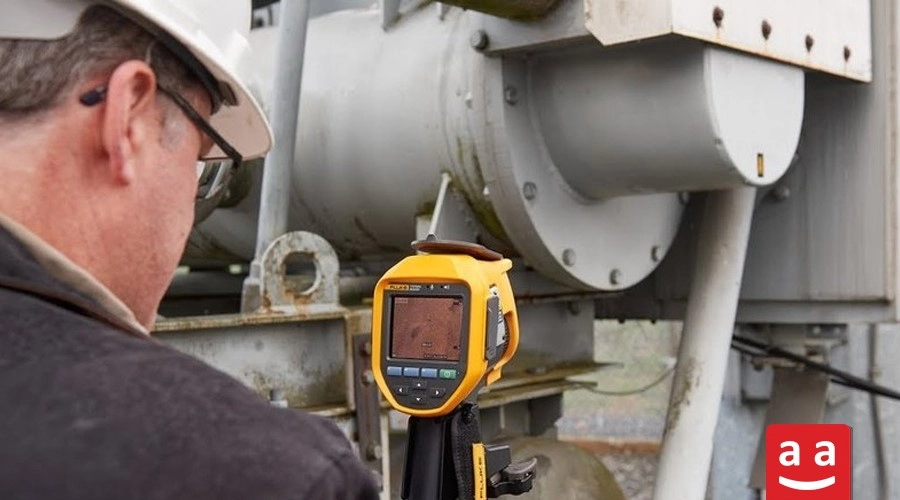

Проверка на утечку газа

Тест на утечку газа: после установки горелки обязательно используйте оборудование для проверки возможных утечек газа. Утечка газа может привести к взрывам и отравлениям.

Меры предосторожности при обнаружении утечек: при проверке утечек используйте специальные химические вещества (например, пенящийся раствор), которые легко выявляют утечки. Также избегайте открытого огня и источников тепла.

Обеспечение надлежащей вентиляции

Вентиляция помещения: Убедитесь, что место установки горелки хорошо проветривается. Правильная вентиляция помогает предотвратить накопление опасных газов и снижает риск возгорания.

Предотвращение блокировки: Вентиляционные пути не должны быть заблокированы или ограничены и должны регулярно очищаться.

2- Стандарты и правила безопасности

Точное соблюдение стандартов и правил безопасности при установке и запуске газовых горелок играет ключевую роль в обеспечении безопасности, повышении эффективности и долговечности системы. В этом разделе рассматриваются основные требования.

Соблюдение местных норм

Строительные и безопасностные нормы: все местные строительные и безопасностные требования, включая стандарты установки, вентиляции и защиты газовых систем, должны быть полностью соблюдены.

Необходимые разрешения: В некоторых регионах установка газовых горелок требует получения специальных разрешений. Перед началом работ убедитесь, что все необходимые разрешения оформлены.

Внимание к опасным зонам: Если место установки горелки находится в зоне повышенной опасности, все электронные компоненты горелки должны быть изготовлены и установлены в соответствии с необходимыми стандартами.

Соблюдение международных стандартов

Промышленные стандарты: Газовые горелки должны соответствовать международным промышленным стандартам и требованиям профильных организаций. Это способствует повышению уровня безопасности и эффективности оборудования.

Инструкции производителя: Всегда следуйте инструкциям производителя горелки. Эти руководства содержат важные сведения о правильной установке, регулировке и техническом обслуживании.

Обучение и осведомленность

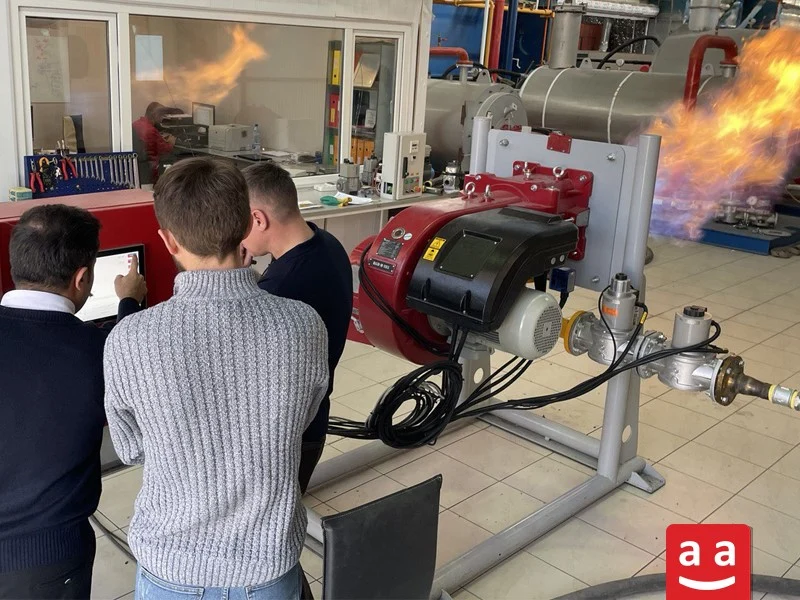

Обучение персонала: Сотрудники должны пройти необходимое обучение по установке, запуску и обслуживанию газовых горелок. Это обучение помогает снизить количество ошибок и повысить безопасность.

Осведомленность о рисках: Установка газовой горелки требует, чтобы все участники процесса были информированы о возможных опасностях и мерах безопасности для предотвращения проблем.

Распространённые проблемы при установке газовых горелок и их решения

Установка газовой горелки может сопровождаться различными проблемами, для решения которых необходимы точная диагностика и грамотный подход. Ниже приведены основные из них и способы устранения.

Утечка газа

Установка газовой горелки требует особого внимания к герметичности соединений, так как утечка газа остаётся одной из самых серьёзных и опасных проблем. Для её предотвращения необходимо использовать качественное оборудование и тщательно проверять все соединения.

Несовместимость компонентов

Установка газовой горелки требует точного подбора и правильной сборки всех компонентов. В некоторых случаях несовместимость деталей может повлиять на работу устройства. Чтобы избежать подобных проблем, следует использовать оригинальные и стандартизированные элементы.

Проблемы с подключением к системам подачи топлива и воздуха

Неправильные подключения к системам подачи топлива и воздуха могут привести к сбоям в работе горелки. Для устранения этой проблемы необходимо обеспечить точную настройку и правильную установку этих систем.

Проблемы работы газовых горелок и их решения

Помимо проблем с установкой, могут возникать проблемы в работе горелок, которые влияют на безопасность и эффективность их работы. Ниже приведены эти проблемы и способы их решения:

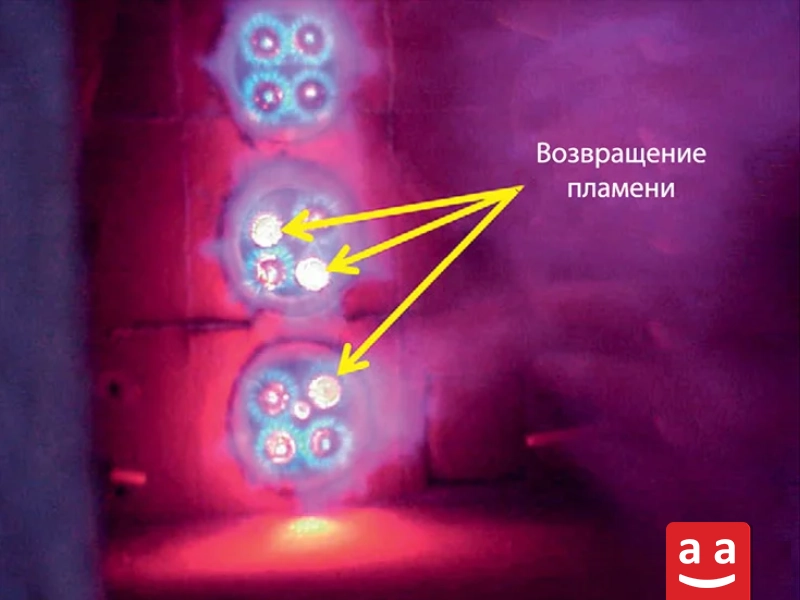

Отсутствие пламени или нестабильное пламя

Эта проблема может возникнуть из-за неправильной настройки соотношения топлива и воздуха или неисправности элементов системы сгорания. Кроме того, загрязнение системы сгорания может вызывать нестабильность пламени. Для устранения проблемы необходимо настроить соотношение топлива и воздуха, а также проверить систему сгорания.

Утечка газа

Утечка газа в соединениях может привести к опасности взрыва или отравления. Для предотвращения этой проблемы необходимо тщательно проверять соединения и использовать качественное оборудование.

Засорение газовых форсунок

Засорение форсунок, особенно в процессах коксообразования, снижает эффективность работы горелки и может привести к несимметричному пламени или его погасанию. Для решения этой проблемы сопла должны регулярно очищаться и проверяться.

Неправильная работа систем контроля и безопасности

Если датчики или настройки горелки неправильны, системы безопасности не будут работать корректно. Для устранения этой проблемы системы контроля и безопасности должны регулярно проверяться и настраиваться.

Неправильная настройка давления

Неправильная регулировка давления газа или воздуха может привести к неполному сгоранию и снижению эффективности работы горелки. Для предотвращения этой проблемы давление газа и воздуха должно быть точно отрегулировано.

Методы предотвращения проблем с газовыми горелками

Для предотвращения распространённых проблем с газовыми горелками и обеспечения их безопасной и эффективной работы необходимо соблюдать следующие меры:

Регулярный осмотр и техническое обслуживание

Периодическая проверка сопел, датчиков и соединений для выявления и устранения проблем до их возникновения поможет избежать многих неисправностей.

Использование стандартного оборудования

Использование качественных горелок и соблюдение стандартов установки и эксплуатации способствует снижению эксплуатационных проблем.

Точная настройка систем

Точная регулировка давления газа и воздуха, проверка работы заслонок и вентиляторов, а также обеспечение правильного функционирования различных систем горелки необходимы для предотвращения сбоев.

Обучение персонала

Обучение сотрудников распознаванию возможных проблем и методам их устранения значительно повышает безопасность и эффективность работы горелок.

Краткое изложение ключевых этапов установки и запуска газовых горелок

Как вы увидели в этом руководстве, установка газовой горелки начинается с выбора подходящего оборудования и заканчивается точной настройкой пламени для достижения максимальной эффективности. Успех на этом пути зависит не только от соблюдения инструкций, но и от глубокого понимания технических деталей, строгого соблюдения стандартов и тщательного внимания к безопасности.

Вкратце, весь процесс строится на трёх основных столпах: умный выбор на основе точных расчетов, профессиональная установка в соответствии с механическими и электрическими стандартами, а также точный запуск для оптимизации работы и расхода топлива. Любая ошибка или недостаток в одном из этих столпов может поставить под угрозу стабильность и безопасность всей системы.

Промышленная группа Raadman, производящая и осуществляющая установку газовых горелок и другого качественного отопительного оборудования, является одним из ведущих предприятий в этой области. Компания применяет современные технологии и соблюдает стандарты безопасности, предоставляя свою продукцию промышленным предприятиям. Фокус компании Raadman направлен на высокую эффективность и экономию энергоресурсов, а также на качественное послепродажное обслуживание, что обеспечивает доверие клиентов.

Часто задаваемые вопросы (FAQ) по полному руководству по установке газовой горелки

1- Почему важно правильно выбирать мощность газовой горелки?
Мощность горелки должна соответствовать потребностям системы отопления. Низкая мощность приводит к постоянной работе горелки и быстрому износу, тогда как высокая мощность увеличивает расход топлива и снижает эффективность.

2- Какой самый важный фактор при выборе места установки горелки в котельной?
Самый важный фактор — обеспечить достаточную и правильную вентиляцию. Горелка требует большого объема воздуха для полного сгорания, а правильная установка газовой горелки с обеспечением вентиляции необходима для безопасного удаления продуктов сгорания и предотвращения накопления опасных газов.

3- Какие требования нужно соблюдать при установке газовой горелки?
Следует соблюдать местные нормы безопасности и охраны окружающей среды, использовать сертифицированные горелки и строго следовать инструкциям производителя — это ключевые требования при установке газовых горелок.

4- Какие основные системы безопасности нужно тестировать при запуске?
Тестирование правильной работы датчика пламени (для отключения газа при отсутствии пламени), датчиков давления газа и воздуха (для остановки горелки при опасных давлениях) и электромагнитных клапанов — самые важные проверки системы безопасности.

5- Как устранить нестабильность пламени в газовой горелке?
Точная настройка соотношения топлива и воздуха, очистка форсунок и проверка системы сгорания помогут устранить нестабильность пламени.
