Конденсационный котёл является одним из современных типов оборудования для отопительных систем. Благодаря своей уникальной конструкции и высокой энергоэффективности он считается одним из наиболее подходящих вариантов для различных систем отопления. Конденсационные котлы используются для отопления жилых домов, подогрева воды в бассейнах, в коммерческих и промышленных зданиях, а также в разных технологических процессах. Применение этой технологии позволяет не только уменьшить расход топлива, но и значительно повысить эффективность отопительных систем, что, в свою очередь, снижает энергозатраты.
Если вас интересует тематика промышленных котлов, рекомендуем предварительно ознакомиться со статьёй «промышленных котлов». В этой статье представлен всесторонний обзор конденсационных котлов, их характеристик, преимуществ, типов и областей применения, показывая, как эта технология может оптимизировать потребление энергии и, помимо практической эффективности, снижать расходы.
Что такое конденсационный котёл?
Конденсационный котёл, являющийся одним из видов усовершенствованных котлов, использует технологию утилизации скрытой теплоты водяного пара, содержащегося в продуктах сгорания, что обеспечивает более высокий КПД по сравнению с обычными котлами. В этих котлах водяной пар конденсируется двумя способами. Конденсационные котлы могут быть как водогрейными, так и паровыми, в зависимости от специфики применения.
Если конструкция котла такова, что температура отходящих газов после сгорания опускается ниже точки росы, содержащийся в этих газах водяной пар конденсируется и превращается в жидкость. Кроме того, если температура воды, поступающей в конденсационный котёл, ниже точки росы продуктов сгорания, водяной пар в продуктах также конденсируется. В этом процессе скрытая теплота водяного пара освобождается и передается воде внутри котла. Именно поэтому такие котлы называются конденсационными котлами.
Благодаря утилизации этой скрытой теплоты конденсационный котёл может производить больше тепла при меньшем расходе топлива, что значительно повышает его эффективность. КПД конденсационных котлов может достигать около 98%. Однако из-за контакта конденсирующегося водяного пара, обладающего кислотными свойствами, с трубами и дымоходами необходимо использовать материалы, устойчивые к коррозии, такие как сталь марки AISI 316.

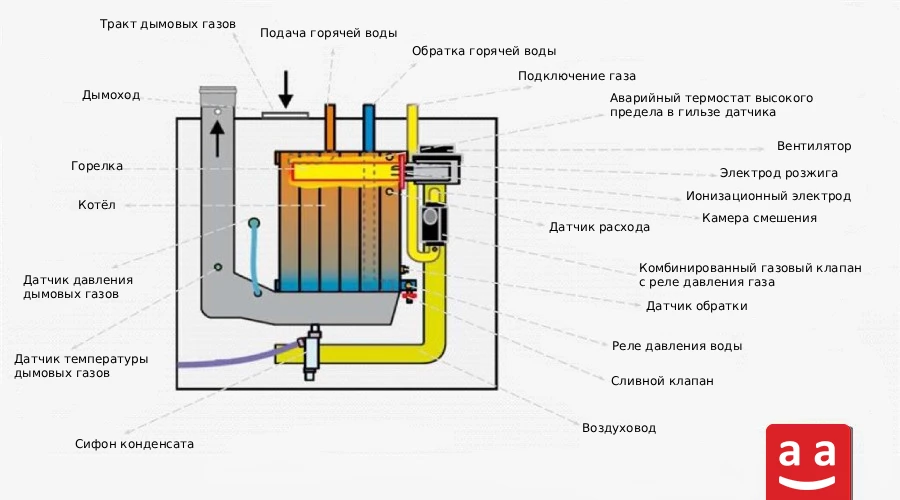

Компоненты конденсационного котла
Конденсационные котлы обычно имеют общие компоненты с другими котлами, однако их специальная конструкция обеспечивает конденсационный режим работы. Эти системы состоят из ключевых элементов, таких как камера сгорания, горелка, теплообменник, антикоррозийная дымоходная система и интеллектуальная система управления. В таких котлах обычно используются современные горелки, например, горелки с предварительным смешением, которые обеспечивают чистое и эффективное сгорание. Для получения дополнительной информации о покупке и обзора различных моделей этих горелок рекомендуем посетить страницу покупки горелок с предварительным смешением.
Далее будут подробно представлены ключевые компоненты конденсационного котла с наглядными иллюстрациями, что позволит лучше понять их устройство и принцип работы.
Преимущества конденсационного котла
Конденсационный котёл благодаря своей продуманной конструкции и использованию технологий оптимизации энергии обладает рядом преимуществ:
- Высокий тепловой КПД: За счет использования скрытой теплоты водяного пара в отходящих газах такие котлы демонстрируют более высокую эффективность по сравнению с неконденсационными моделями.
- Снижение расхода топлива: Высокий КПД обеспечивает более эффективное использование энергии топлива. Это приводит к уменьшению потребления топлива и снижению затрат на энергоресурсы.
- Компактный дизайн: Конденсационный котёл обычно имеет компактную конструкцию, что требует меньше места в котельных. Это делает их особенно полезными для зданий с ограниченным пространством.
- Снижение выбросов парникового газа (углекислый газ): Благодаря меньшему потреблению топлива и более эффективному использованию энергии снижается объем выбросов углекислого газа. Это способствует уменьшению вредного воздействия на окружающую среду и помогает в борьбе с изменением климата.
С учётом приведенных преимуществ конденсационных котлов, в системе под названием «ПЛАНТА», разработанной и произведённой компанией ПАКМАН, используются именно такие котлы. Данная система относится к системам инжекции (впрыска) диоксида углерода (CO₂) и играет важную роль в оптимизации условий роста растений.
Для более подробного знакомства с этой системой, а также с системами отопления, применяемыми в теплицах, вы можете ознакомиться со статьёй «Системы отопления теплиц».
Типы конденсационных котлов
Конденсационный котёл с конструктивной точки зрения может быть жаротрубными и водотрубными. Конденсационный котёл с теплообменником и компактные конденсационные котлы относятся к типу водотрубных, которые рассмотрены отдельно. Далее подробно описаны жаротрубные конденсационные котлы.
Конденсационный котёл с теплообменной спиралью
Конденсационные котлы с теплообменной спиралью относятся к водотрубным котлам, в которых вода циркулирует внутри труб или спиралей, а горячие газы сгорания движутся вокруг них. Расположение труб (спиральное, прямое или пластинчатое) разработано таким образом, чтобы увеличить площадь контакта и время пребывания газов для оптимальной передачи тепла. Вода внутри труб нагревается, поглощая энергию от пламени горелки, и затем выходит из котла.
Благодаря особенностям конструкции камеры сгорания и близкому расположению пламени к трубам рекомендуется использовать горелки с предварительным смешением. Эти горелки, обеспечивая оптимальное смешивание топлива и воздуха, минимизируют выбросы NOx и CO и предотвращают локальный перегрев труб. Однако в некоторых конструкциях могут применяться горелки типа nozzle-mix (горелки с форсункой смешивания) или двухтопливные, выбор которых зависит от факторов, таких как уровень загрязнения, стабильность пламени и совместимость с камерой сгорания.

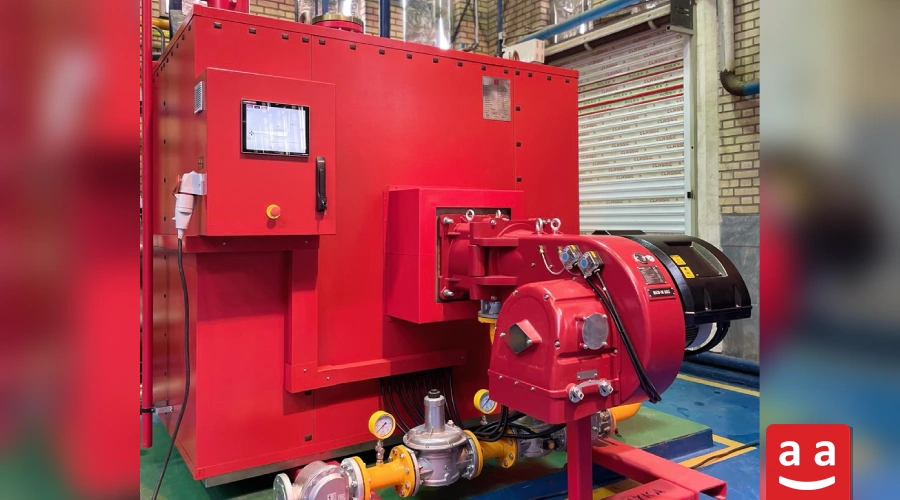

Конденсационные котлы RAYKA, один из продуктов конденсационных котлов Paсkman, представляют собой пример конденсационных котлов с теплообменной спиралью. Из-за прямого контакта труб с продуктами сгорания (которые имеют низкую температуру и коррозионные свойства) необходимо использовать трубы из коррозионно-стойкой стали и дымоходы, изготовленные из антикоррозийных материалов.
Современные конденсационные котлы с теплообменной спиралью оснащены камерой, разделенной на две части с помощью перегородки:
- Камера сгорания: место установки горелки и проведения процесса сжигания.
-
Камера конденсации: здесь происходит конденсация водяного пара. В этой секции скрытая теплота пара поглощается, температура входящей воды повышается, а КПД котла значительно увеличивается.
Компактный конденсационный котёл
Компактные конденсационные котлы, которые иногда называют «конденсационными теплообменниками», представляют собой современное поколение водотрубных конденсационных котлов, разработанных для повышения эффективности и уменьшения габаритов. В этих моделях горелка с предварительным смешением устанавливается в верхней части котла и обеспечивает полное смешивание воздуха и топлива, создавая равномерное и стабильное пламя. В результате достигается полное сгорание и минимальные выбросы загрязняющих веществ.
Горячие газы, образующиеся при сгорании, после попадания в камеру теплообменника проходят через ряд металлических пластин или ребер. Эти пластины, расположенные последовательно с точным интервалом, максимизируют поверхность контакта газа с металлом и способствуют повышению скорости и эффективности теплообмена.
Вода циркулирует по специальных каналах, встроенных в корпус котла. Траектория движения воды спроектирована так, чтобы быть перпендикулярной направлению движения горячих газов (противоточный поток). Такая схема обеспечивает поддержание эффективного температурного градиента между теплоносителем и газами, улучшает скорость теплообмена и значительно повышает общий КПД котла.
Жаротрубный конденсационный котёл
Жаротрубные конденсационные котлы представляют собой тип конденсационных котлов, в которых горячие газы, образующиеся при сгорании, проходят через дымовые трубы (или огневые трубы) и нагревают воду, окружающую эти трубы. Эти котлы оснащены горелками с предварительным смешением и форсуночными горелками.
Конструкция камеры сгорания в конденсационных жаротрубных котлах выполнена таким образом, что обеспечивает возможность применения газовых горелок, в частности двухтопливных горелок, способных работать как на газообразном, так и на жидком топливе. Горячие газы, образующиеся при сгорании, после прохождения через камеру сгорания поступают в дымовые трубы, где содержащийся в них водяной пар конденсируется в жидкость. Этот конденсат выводится через слив в систему сточных вод.
При выборе материала дымоходных труб следует учитывать, что конденсированный водяной пар обладает кислотными свойствами и способен вызывать коррозию обычных труб. Поэтому применение дымоходов из нержавеющей стали с высокой коррозионной стойкостью является обязательным. Кроме того, учитывая агрессивность продуктов сгорания, корпус и дымоход этих котлов должны изготавливаться из материалов, обеспечивающих долговечность и надежность эксплуатации.
КПД конденсационных котлов
Коэффициент полезного действия (КПД) котлов определяется как отношение полезной тепловой энергии, используемой для нагрева воды, к энергии потребленного топлива. КПД может оцениваться по двум теплотворным способностям топлива:
- Высшая теплотворная способность (HHV): Это состояние, в котором водяной пар из продуктов сгорания считается жидкостью и, следовательно, содержит скрытую энергию испарения воды. Поскольку конденсационные котлы работают за счет рекуперации этой скрытой энергии, для точного и практичного расчета их эффективности эта эффективность должна измеряться на основе высшей теплотворной способности и обычно называется валовым КПД. Валовая эффективность всегда меньше 100.
- Низшая теплотворная способность (LHV): Заявление об эффективности конденсационных котлов выше 100% (или чистой эффективности) делается в основном в рекламных целях. Эта эффективность рассчитывается на основе низшей теплоты сгорания (LHV), которая не учитывает скрытую теплоту водяного пара. По этой причине для более точной и реалистичной оценки КПД конденсационных котлов лучше рассчитывать на основе высшей теплотворной способности, которая представляет собой истинный КПД этих котлов и может достигать 98%.
Применение конденсационных котлов
Два наиболее распространенных применения конденсационных котлов включают: системы напольного отопления и обогрев воды в бассейнах, а кроме того, конденсационные котлы широко используются в следующих областях: химчистки, обеспечение горячей воды в лечебных учреждениях, пищевая промышленность и отопление теплиц.
Напольное отопление
Благодаря высокой эффективности и способности работать при низких температурах, конденсационные котлы являются отличным выбором для систем напольного отопления. В таких системах горячая вода циркулирует в трубах, расположенных в полу здания, и постепенно передает тепло окружающему пространству. Так как температура теплоносителя в этих системах ниже точки росы продуктов сгорания, конденсационные котлы обеспечивают оптимальную эффективность.
При модернизации отопительных систем в старых зданиях, переходе на современные решения, такие как напольное отопление, одной из основных проблем может стать размер котлов. Компактная конструкция конденсационных котлов позволяет решить эту проблему, обеспечив простую замену старого оборудования.
Нагрев воды в бассейнах
Для поддержания комфортной температуры воды в бассейнах необходим надежный источник нагрева. Обычно температура воды доводится до 30°C, что обеспечивает комфортное плавание и предотвращает развитие бактерий. Вода, возвращающаяся в котёл из бассейна, обычно имеет низкую температуру. Благодаря этому конденсационный котёл демонстрирует высокий коэффициент полезного действия, что делает его оптимальным решением для обогрева воды в бассейнах.
Сравнение КПД конденсационных и неконденсационных котлов
КПД является одним из важнейших критериев при выборе котлов. Конденсационные и неконденсационные котлы имеют различную конструкцию и принцип работы, что отражается на их эффективности. Ниже приводится сравнение этих двух типов котлов с точки зрения КПД и сопутствующих факторов.
КПД неконденсационных котлов
В неконденсационных котлах водяной пар, образующийся при сгорании, вместе с горячими газами выводится через дымоход, что приводит к потерям скрытой теплоты пара. Эти котлы не способны восстанавливать эту энергию. В результате часть энергии топлива уходит с отходящими газами через дымоход. Тепловой КПД неконденсационных котлов обычно составляет от 85% до 92%.
КПД конденсационных котлов
КПД конденсационных котлов выше, чем у неконденсационных, поскольку они способны восстанавливать скрытую теплоту водяного пара, теряемую в неконденсационных котлах. В этих котлах после сгорания топлива водяной пар конденсируется, а выделяемая скрытая теплота возвращается в систему. Эта теплота передается входящей в котёл воде, нагревая её. Восстановление скрытой теплоты позволяет достигать КПД конденсационных котлов до 98%. Таким образом, конденсационные котлы теряют меньше энергии с отходящими газами и существенно повышают общую эффективность системы.
|
Характеристика |
Неконденсационный котёл |
Конденсационный котёл |
|
Тепловой КПД |
70% — 85% |
90% — 98% |
|
Расход топлива |
Больше |
Меньше |
|
Эксплуатационные расходы |
Высокий |
Низкий |
|
Начальные инвестиционные затраты |
Низкий |
Высокий |
|
Выбросы загрязняющих веществ |
Больше |
Меньше |
|
Экологичность |
Низкий |
Много |
Преимущества конденсационных котлов по сравнению с неконденсационными
Конденсационные котлы с использованием передовых технологий позволяют более эффективно оптимизировать расход энергии. Ниже приведены основные преимущества этих котлов по сравнению с неконденсационными:
- Снижение расходов на топливо: Более высокий КПД обеспечивает значительную экономию топлива.
-
Сокращение выбросов парниковых газов: Повышенная эффективность котлов приводит к уменьшению выбросов парниковых газов, таких как CO₂.
-
Компактная конструкция: Конденсационные котлы обычно имеют компактное исполнение, что позволяет занимать меньше места при установке в котельных по сравнению с неконденсационными котлами.
Характеристики конденсационных котлов Paсkman
Конденсационные котлы Paсkman являются одними из самых передовых водогрейных котлов на рынке Ирана, спроектированными с упором на высокий КПД, экономию энергии и экологичность. Эти котлы используют технологию конденсации водяного пара, содержащегося в продуктах сгорания, что позволяет эффективно восстанавливать скрытую теплоту и значительно повышать КПД. Ниже приведены ключевые характеристики этих продуктов.
Компания Paсkman предлагает свои конденсационные котлы в трёх основных моделях:
- Rayka: Котёл с трубчатым теплообменником и технологией радиального пульсирующего теплообмена, подходящий для больших мощностей и промышленных применений. Модель изготавливается без ограничений по мощности и рабочему давлению и может работать с любой водой без необходимости умягчителя.
-
Atrisa: Сосредоточен на высоком КПД и компактном дизайне, идеально подходит для жилых и коммерческих зданий.

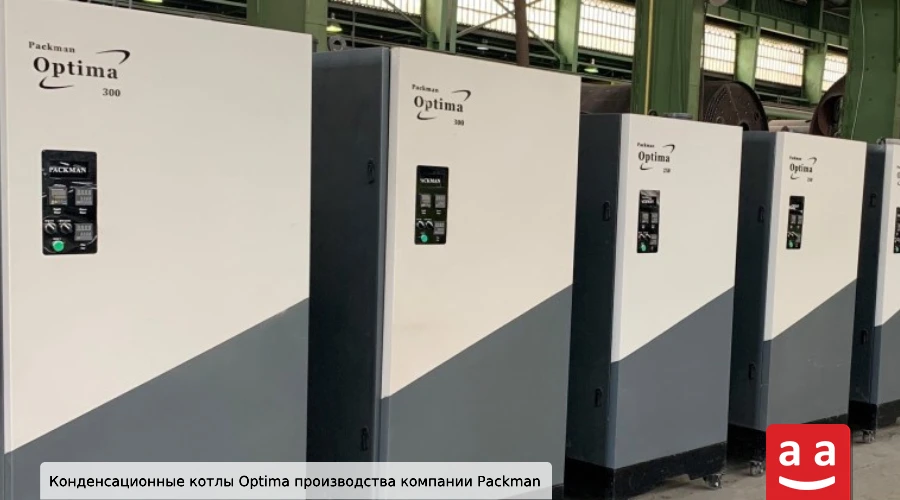

- Optima: Вертикальная модель с большим объёмом воды, предназначенная для мощностей от 100 до 600 кВт. Изготовлена из нержавеющей стали 316L и обеспечивает КПД до 98,9% по HHV (Higher Heating Value).
Все три модели способны работать при температуре до 85 °C и, в зависимости от требований заказчика, могут использовать природный газ или быть двухтопливными (газ + дизель).
Конденсационный котёл — оптимальное решение для отопления
Конденсационные котлы, как новое поколение отопительных систем, с высоким КПД и экономичным расходом топлива, являются оптимальным выбором для промышленных применений. Эти устройства за счёт утилизации скрытой теплоты водяного пара обеспечивают экономию топлива, сокращение расходов на энергию и снижение выбросов загрязняющих веществ.
Компания Paсkman, будучи одним из признанных производителей конденсационных котлов, предлагает высококачественные и современные изделия, способствующие созданию устойчивых и эффективных отопительных систем. Благодаря богатому опыту в проектировании и производстве конденсационных котлов, компания предоставляет решения, адаптированные к индивидуальным потребностям клиентов.
Часто задаваемые вопросы о конденсационных котлах
1- Что такое конденсационный котёл и как он работает?
Конденсационный котёл утилизирует скрытую теплоту водяного пара в продуктах сгорания, повышая КПД до 98%. Температура газов снижается до 50–60 °C, а избыточное тепло передаётся воде.
2- Каковы преимущества конденсационных котлов?
КПД до 98,9%, экономия топлива до 50%, компактная конструкция, снижение выбросов CO₂ и длительный срок службы.
3- Где применяются конденсационные котлы?
Конденсационные котлы подходят для тёплых полов, подогрева воды в бассейнах, отопления жилых и коммерческих зданий, химчисток, пищевой промышленности и теплиц.
4- Какая горелка подходит для конденсационных котлов?
Наилучший выбор — горелки премикс с чистым сгоранием и низким уровнем NOx.
5- На какие типы делятся конденсационные котлы?
Конденсационные котлы делятся на три основные группы: жаротрубные котлы, водотрубные котлы змеевиком и компактные конденсационные котлы.
