Горелка технологического нагревателя

В нефтегазовой и нефтехимической промышленности стабильность производственных процессов напрямую зависит от эффективности систем управления теплом. Огневые нагреватели (Fired Heaters) и горелочные устройства — это не просто вспомогательное оборудование; это «сердце» технологической установки. Качество их проектирования определяет важнейшие параметры: КПД, равномерность распределения температуры, долговечность трубчатых змеевиков, уровень выбросов и общую экономическую эффективность предприятия.

В промышленных проектах выбор и расчет огневого нагревателя — это стратегическое решение. Ошибки на этапе проектирования или эксплуатации могут привести к значительным потерям энергии, снижению выхода продукции и преждевременному износу дорогостоящих компонентов. Именно поэтому глубокое понимание структуры оборудования и критериев выбора горелок является критически важным для инженеров.

Для тех, кто хочет глубже изучить принципы промышленного горения, рекомендуем ознакомиться с нашей статьей: «Что такое промышленная горелка».

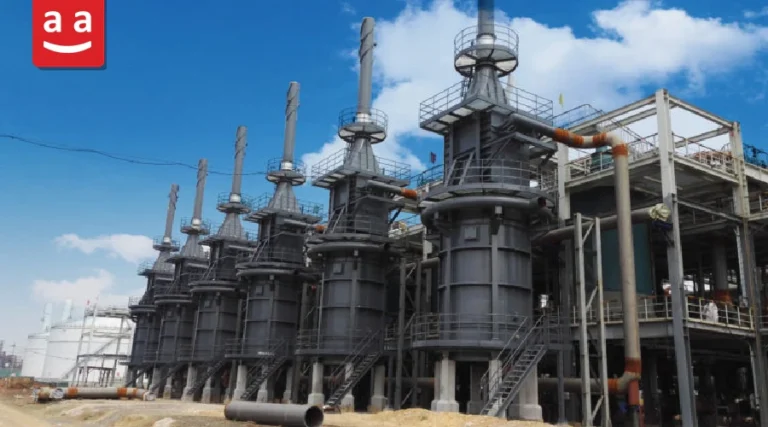

Что такое огневой нагреватель?

Огневой нагреватель (Fired Heater) — это ключевое технологическое оборудование, используемое для нагрева рабочих сред (нефти, газа, углеводородов) за счет тепла, выделяемого при сжигании топлива. Свое название он получил благодаря прямому использованию тепловой энергии сгорания. Масштабы энергопотребления здесь огромны: по статистике, около 37% всей энергии, используемой в перерабатывающей промышленности, расходуется именно в этих установках.

Принцип работы

Огневой нагреватель работает за счет сжигания топлива в одной или нескольких горелках. Тепло передается технологической среде, движущейся внутри труб, посредством трех механизмов: радиации (излучения), конвекции и теплопроводности.

Основные компоненты огневого нагревателя

Огневые нагреватели представляют собой крупногабаритное оборудование, состоящее из многочисленных узлов и деталей. Несмотря на то, что данные установки проектируются и изготавливаются в самых разных конфигурациях и модификациях, все они работают по единому принципу и имеют схожую базовую структуру. Ниже приведены ключевые компоненты и основные элементы конструкции типового огневого нагревателя.



Горелочное устройство

Это критический узел, расположенный в основании или на стенах камеры сгорания. Горелки отвечают за стабильность пламени, качество смешения топлива с воздухом и, как следствие, за эффективность всего процесса.

Секция радиации (Radiant Section)

Здесь происходит первичный и наиболее интенсивный теплообмен. Камера футерована огнеупорными и теплоизоляционными материалами, а трубы расположены так, чтобы максимально эффективно воспринимать тепловое излучение от факела. В этой зоне передается от 55% до 85% всего тепла.

Секция конвекции (Convection Section)

Расположена над камерой сгорания. Здесь тепло передается за счет конвекции от дымовых газов к трубам. Это позволяет утилизировать остаточное тепло продуктов сгорания перед их выбросом в атмосферу, значительно повышая КПД установки. Часто здесь используются оребренные трубы для интенсификации теплообмена.

Секция защиты (Shield Section)

Ряд труб, отделяющих конвективную секцию от прямого воздействия радиационного тепла факела, предотвращая перегрев.

Газоход и дымовая труба

Система отвода дымовых газов. Проектирование этих узлов (включая «бричинг») критически важно для обеспечения необходимой тяги.

Стены огневого нагревателя (Корпус и футеровка)

Внешний слой стен (обшивка) корпуса огневого нагревателя обычно изготавливается из листовой стали. С внутренней стороны стены и поды (днище) покрываются слоем огнеупорных и теплоизоляционных материалов (футеровкой). Это не только обеспечивает надежную стойкость конструкции к воздействию экстремально высоких температур внутри печи, но и сводит к минимуму потери тепла в окружающую среду.

Конструктивные исполнения огневых нагревателей

Огневые нагреватели по компоновке корпуса и по расположению труб радиационной секции могут иметь различные конструктивные исполнения. Корпус огневого нагревателя может быть выполнен в цилиндрической или прямоугольной форме, а трубы радиационной секции — располагаться горизонтально, вертикально, по спирали или в виде изогнутых участков. Примеры различных конструктивных исполнений огневых нагревателей представлены на рисунке ниже.

Движение воздуха и продуктов сгорания в огневых нагревателях

По способу организации движения воздуха и дымовых газов внутри установки огневые нагреватели подразделяются на четыре основных типа:

Естественная тяга (Natural Draft)

Наиболее распространённая схема огневых нагревателей, не требующая применения вентиляторов для создания потока воздуха. В данном случае движение газов возникает за счёт разности плотностей горячих дымовых газов внутри печи и наружного атмосферного воздуха. Под действием выталкивающей силы формируется восходящий поток, известный как «дымовой эффект» (stack effect).

В результате воздух засасывается через нижнюю часть установки — в зоне расположения горелок, а продукты сгорания удаляются через дымовую трубу, расположенную в верхней части огневого нагревателя. Интенсивность тяги зависит главным образом от температуры дымовых газов и высоты печи.

Принудительная тяга (Forced Draft)

В системах с принудительной тягой воздух подаётся к горелкам с помощью вентилятора. Воздух забирается из окружающей среды и нагнетается в камеру сгорания под определённым давлением. Используемый в такой системе вентилятор называется FD-вентилятором (Forced Draft Fan).

Индуцированная тяга (Induced Draft)

В огневых нагревателях с индуцированной тягой дымовые газы удаляются из установки при помощи вытяжного вентилятора, установленного на выходе дымовых газов. Такой вентилятор создаёт разрежение внутри печи и обеспечивает удаление продуктов сгорания в атмосферу. В промышленной практике данный вентилятор обозначается как ID-вентилятор (Induced Draft Fan).

Сбалансированная тяга (Balanced Draft)

В системах со сбалансированной тягой одновременно используются FD- и ID-вентиляторы. Первый обеспечивает подачу воздуха в камеру сгорания, а второй — удаление дымовых газов. Совместная работа обоих вентиляторов позволяет точно контролировать давление внутри печи и поддерживать оптимальный режим горения.

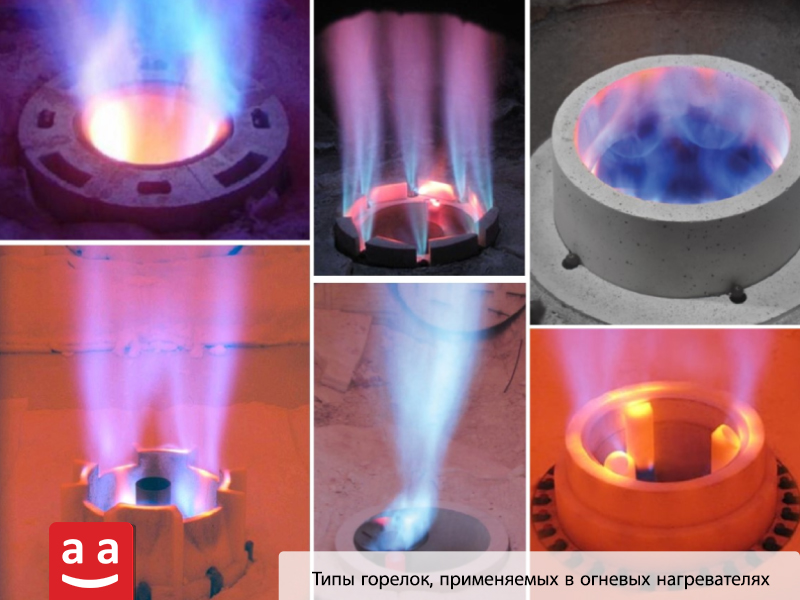

Что такое горелка огневого нагревателя?

Горелочные устройства по праву считаются «сердцем» огневого нагревателя. Учитывая их определяющее влияние на общие эксплуатационные показатели установки, в данном разделе представлен подробный обзор характеристик и функций этого оборудования.

Как было отмечено ранее, основной задачей горелки является генерация необходимой тепловой энергии путем эффективного сжигания топлива. Работа горелок должна строго соответствовать технологическим параметрам нагревателя для достижения оптимального баланса между КПД, безопасностью, эксплуатационными расходами и экологическими показателями.

Ключевые требования к работе горелок:

• Формирование стабильного факела: Обеспечение устойчивого горения и оптимальной геометрии пламени для максимально эффективной теплопередачи технологической среде (жидкости или газу).
• Безопасная и контролируемая подача тепла: Предотвращение появления «точек перегрева» (Hot Spots) на поверхности труб и обеспечение равномерного распределения температурного поля внутри камеры.
• Экологическая безопасность: Минимизация выбросов вредных веществ, таких как оксиды азота (NOx) и угарный газ (CO), за счет применения современных конструктивных решений и технологий ступенчатого сжигания.

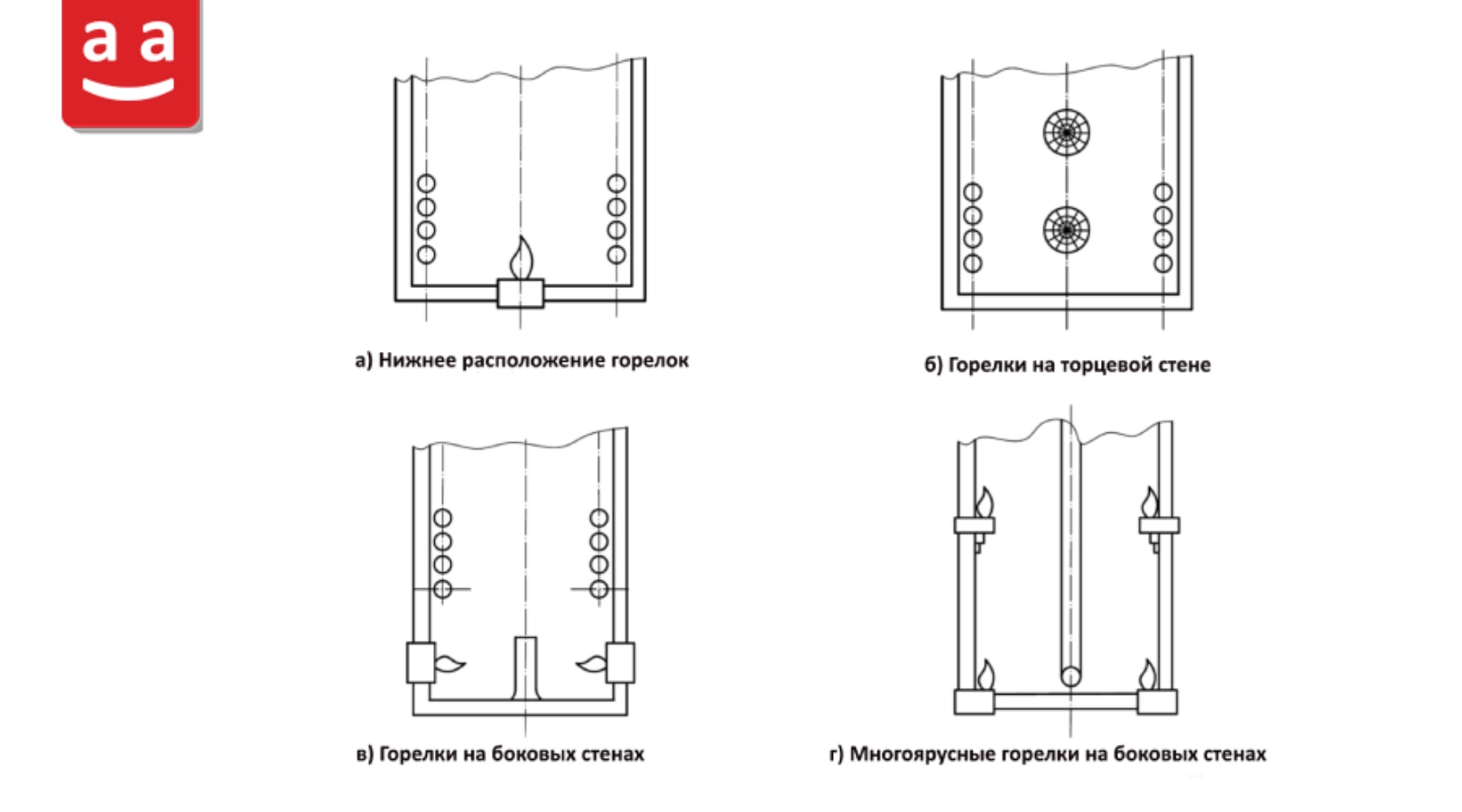

В зависимости от типа и назначения огневого нагревателя, горелки могут устанавливаться как горизонтально, так и вертикально. Монтаж производится либо в подовой части (на полу) камеры сгорания, либо на ее боковых стенах. Ниже на схеме представлены четыре наиболее распространенных варианта расположения горелок.

Горелки серии RSun производства РАДМАНА специально разработаны для применения в огневых нагревателях. Они обеспечивают формирование факела, соответствующего конструктивным и технологическим требованиям установки, при сверхнизком уровне выбросов оксидов азота (NOx). Оптимальная геометрия факела предотвращает его контакт со стенками камеры сгорания и снижает риск локального перегрева, повреждения футеровки и других связанных с этим эксплуатационных последствий.

Горелки серии RSun выпускаются в различных типоразмерах. При работе в режиме естественной тяги их тепловая мощность может достигать 8 МВт. Кроме того, горелки могут использоваться в системах с принудительной подачей воздуха; в этом случае доступны исполнения с более высокой тепловой мощностью.

Характеристики и особенности горелок для огневых нагревателей

Как было отмечено ранее, горелки для огневых нагревателей должны обладать специфическими характеристиками, соответствующими технологическим требованиям установки, для обеспечения оптимальной, стабильной и безопасной работы.

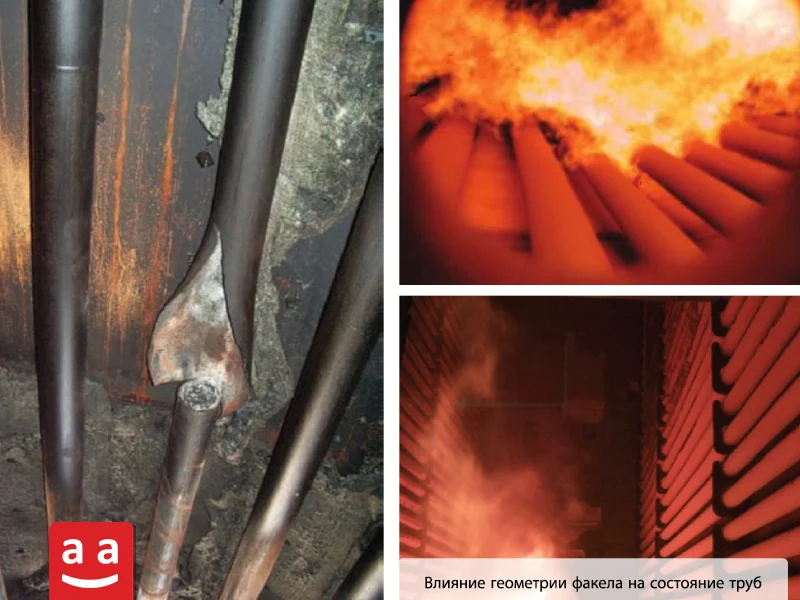

1. Геометрия факела

Геометрия факела должна строго соответствовать конструктивным параметрам огневого нагревателя. Чрезмерно длинный или «широкий» факел может контактировать с трубами змеевика, что приводит к образованию локальных перегревов (hot spots) и преждевременному выходу труб из строя. Слишком короткий факел, в свою очередь, снижает эффективность теплопередачи в радиационной секции, что отрицательно сказывается на общем КПД нагревателя.

Статистические показатели для оценки параметров факела:

Длина факела: В горелках старого образца обычно составляет 1–2 м/МВт. В современных горелках с низким уровнем выбросов (Low NOx) длина факела может достигать 2.5 м/МВт.

Диаметр факела: Во многих конструкциях диаметр факела составляет 1–1.5 диаметра амбразуры горелки (отверстия в горелочном камне).

2. Точное регулирование соотношения топливо/воздух

Для обеспечения полного сгорания топлива, достижения высокого коэффициента полезного действия и предотвращения образования избыточных вредных выбросов необходимо поддерживать оптимальное соотношение топлива и воздуха во всех рабочих режимах горелки.

3. Стабильность горения

Нестабильное горение факела может приводить к снижению тепловой эффективности, увеличению уровня выбросов загрязняющих веществ, а также создавать серьезные эксплуатационные и аварийные риски. По этой причине устойчивость факела является одним из важнейших параметров при проектировании горелок огневых нагревателей.

4. Возможность работы на различных видах топлива

С учетом наличия на нефтеперерабатывающих и нефтехимических предприятиях широкого спектра газообразных и жидких топлив, способность горелок эффективно работать на различных видах топлива приобретает особую значимость. В качестве газообразного топлива могут использоваться природный газ, водородсодержащие смеси, синтез-газ и продувочный газ. В качестве жидкого топлива применяются дизельное топливо и мазут.

5. Минимальный уровень выбросов

В связи с усилением экологических требований и ужесточением соответствующих нормативов традиционные горелки огневых нагревателей постепенно заменяются современными горелками типов Low NOx и Ultra-Low NOx. В современных конструкциях для снижения выбросов оксидов азота (NOx) применяются различные технологии, включая: ступенчатую подачу топлива, ступенчатую подачу воздуха, рециркуляцию продуктов сгорания.

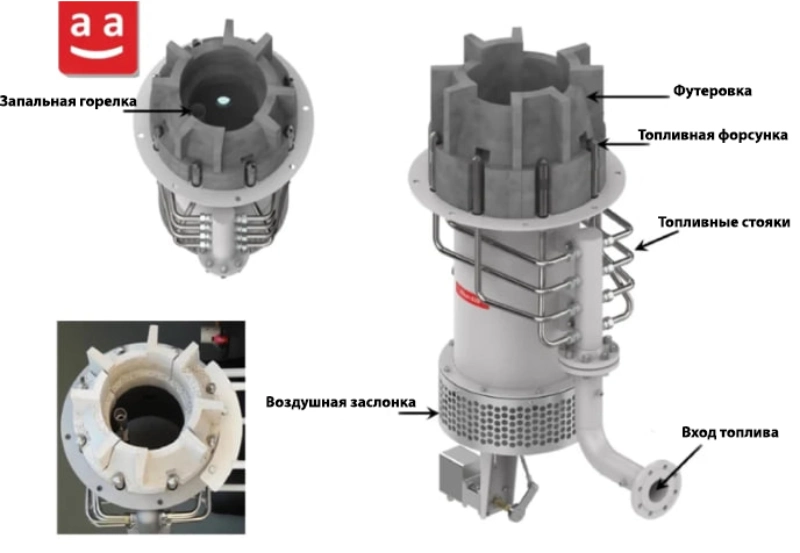

Основные узлы и элементы горелки огневого нагревателя

Огневые горелки могут иметь различную конструкцию и отличаться отдельными элементами, однако основные составляющие типовой горелки для огневого нагревателя включают:

1. Сопло (тип) подачи топлива — Fuel Tip

Обеспечивает распыление (впрыск) топлива и его равномерное распределение в камере сгорания. Сопла горелок огневых нагревателей обычно имеют небольшие отверстия, диаметр которых может достигать 1.5 мм. На каждом сопле предусмотрены одно или несколько отверстий, через которые топливо впрыскивается под определенным углом и с определенной скоростью. Горелка может оснащаться одним или несколькими соплами, которые в зависимости от конструкции располагаются в различных позициях. Конструкция и расположение сопел влияют на качество смешивания топлива с воздухом, форму факела и уровень вредных выбросов (NOx и CO).

2. Горелочный камень — Tile

Огнеупорный элемент (содержание оксида алюминия более 60%), формирующий выходное окно (амбразуру) горелки и определяющий картину воздушного потока в зоне горения. Геометрия горелочного камня оказывает существенное влияние на качество смесеобразования, устойчивость и форму факела, а также на организацию рециркуляции продуктов сгорания, что делает его одним из наиболее важных элементов конструкции.

3. Воздушный регистр — Air Register

Регулирует расход воздуха, поступающего в горелку, обеспечивая оптимальное соотношение топливо/воздух и равномерное распределение воздушного потока по выходному сечению горелки.

4. Запальное устройство — Pilot Burner

Запал представляет собой горелку незначительно меньшей мощности по сравнению с основной, обеспечивающую надежное и безопасное воспламенение факела основной горелки.

5. Система регулирования топлива и арматура

В топливной линии горелки устанавливается комплекс контрольной арматуры, включающий регуляторы, клапаны, датчики и переключатели, предназначенные для поддержания требуемого расхода и давления топлива, а также для обеспечения безопасной эксплуатации горелочной системы.

6. Система контроля пламени — Flame Detector

Данное оборудование относится к категории предохранительных устройств. Его функция заключается в контроле наличия факела и немедленном прекращении подачи топлива в случае его погасания.

Классификация горелок для огневых нагревателей

Горелки для огневых нагревателей классифицируются по нескольким ключевым критериям:

1. По способу подачи воздуха (типу тяги)

Это один из наиболее распространенных методов классификации горелочных устройств:

Горелки с естественной тягой (Natural Draft): Подача воздуха в такие горелки осуществляется без использования вентилятора. Движение воздушного потока обеспечивается за счет разницы плотностей горячих дымовых газов внутри нагревателя и холодного атмосферного воздуха снаружи (так называемый эффект тяги дымовой трубы).

Горелки с принудительной тягой (Forced Draft): В данных устройствах воздух для горения подается под давлением с помощью дутьевого вентилятора.

2. По способу смесеобразования (смешения топлива и воздуха)

Горелки с предварительным смешением (Premix): Топливо и воздух смешиваются до поступления в зону горения, а сам процесс горения начинается непосредственно на выходе из насадки горелки.

Горелки с внешним смешением / без предварительного смешения (Raw Gas / Nozzle Mix): Топливо и воздух подаются раздельно и смешиваются непосредственно в амбразуре горелки, где сразу же начинается процесс горения.

3. По виду используемого топлива

Газовые горелки (Gas Burner): Предназначены исключительно для сжигания газообразного топлива. К нему относятся природный газ, технологический (попутный) газ нефтепереработки, продувочный газ и различные водородсодержащие смеси.

Для более детального ознакомления с конструкцией и классификацией газовых горелочных устройств рекомендуем прочитать статью «Устройство и типы газовых горелок».

Жидкотопливные горелки (Liquid Fuel Burner): Разработаны для работы только на жидком топливе, таком как дизельное топливо или мазут.

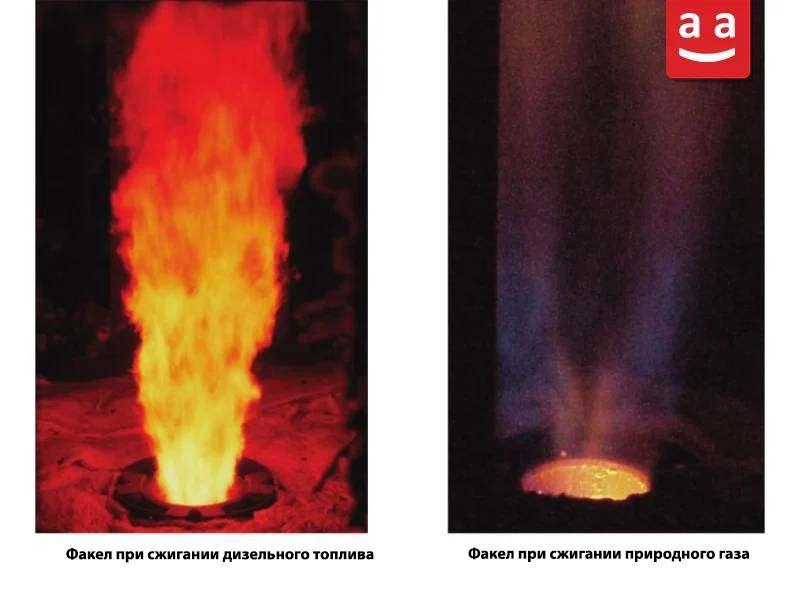

Комбинированные (двухтопливные) горелки (Combination Burner): Универсальные устройства, способные работать как на газообразном, так и на жидком топливе (раздельно или совместно в зависимости от конструкции).

4. По уровню выбросов оксидов азота (NOx)

Горелки для огневых нагревателей по уровню эмиссии NOx принято разделять на три основные категории: традиционные (старые) горелки, горелки с низким уровнем выбросов (Low NOx) и горелки со сверхнизким уровнем выбросов (Ultra-Low NOx). Хотя строгих границ между этими категориями нет, общепринятые диапазоны концентрации NOx в продуктах сгорания выглядят следующим образом:

• Традиционные горелки: уровень выбросов NOx в диапазоне 80–150 ppm и выше.
• Горелки Low NOx: уровень выбросов NOx в диапазоне 30–80 ppm.
• Горелки Ultra-Low NOx: уровень выбросов NOx менее 30 ppm.

Стандарты проектирования огневых нагревателей и горелочных устройств

Проектирование огневых нагревателей должно строго соответствовать применимым международным стандартам. Это необходимо для обеспечения требуемой тепловой мощности, безопасности и эксплуатационной эффективности оборудования.

API 560: Является основным регламентирующим документом в данной области. Этот стандарт устанавливает требования к проектированию, подбору материалов, изготовлению, инспекции, испытаниям и подготовке к эксплуатации огневых нагревателей, применяемых в нефтегазовой и нефтехимической промышленности.

ISO 13705: Международный эквивалент стандарта API 560, который содержит аналогичные технические требования.

Несмотря на то что API 560 является общим стандартом для нагревателей, он включает в себя важные разделы и требования, касающиеся непосредственно горелочных устройств как ключевых компонентов системы.

Кроме того, существует специализированный стандарт API 535, который разработан исключительно для горелок огневых нагревателей. Он детализирует требования к рабочим характеристикам, спецификациям, материалам и методикам испытаний именно горелочных систем.

Соблюдение совокупности данных стандартов формирует надежную базу для проектирования высокоэффективных и безопасных систем нагрева с минимальным воздействием на окружающую среду.

Важность правильного выбора огневого нагревателя и его горелки

Огневые нагреватели и их горелки являются одними из наиболее критически важных элементов нефтеперерабатывающих и нефтехимических установок. Качество их проектирования и выбора напрямую влияет на энергетическую эффективность, эксплуатационную безопасность, затраты на обслуживание и уровень выбросов загрязняющих веществ. Для инженеров и проектировщиков крайне важно точно понимать конструкцию огневого нагревателя, принципы теплопередачи, роль отдельных узлов и, в особенности, значение горелки как сердца всей системы сгорания.

Такие признанные стандарты, как API 560, API 535 и ISO 13705, формируют надежную научно-техническую базу для проектирования и изготовления данного оборудования. Однако в конечном счете работа огневого нагревателя определяется правильным сочетанием теплового расчета, выбора подходящей горелки, настройки процесса горения и грамотной эксплуатации.

С развитием технологий и появлением горелок Low NOx и Ultra-Low NOx сегодня стало возможным одновременно достигать более высокого КПД, большей безопасности и значительного снижения выбросов. Поэтому продуманный выбор горелки и соблюдение проектных стандартов не только повышают эффективность работы огневого нагревателя, но и заметно сокращают эксплуатационные расходы и воздействие установки на окружающую среду.

В целом огневой нагреватель — это оборудование, которое внешне может показаться простым, но по своей конструкции оно весьма сложное. Успешная эксплуатация такого оборудования зависит от правильного понимания этой сложности и применения современных технологий сжигания.

FAQ Вопросы и ответы

1-Горелка технологического нагревателя и burner для fired heater — это одно и то же?
По сути да: в нефтепереработке и нефтехимии речь обычно о горелке, которая сжигает топливо и нагревает технологическую среду в трубах внутри fired heater (трубчатой печи).

2-Где находится Горелка технологического нагревателя?
Чаще всего в радиантной зоне (в топке), часто в нижней части, чтобы факел формировался в направлении рабочего объёма радиантной секции.

3-Что важнее при выборе: Low NOx или стабильность пламени?
Нужно и то и другое. Но на практике начинают с требований по экологии, а затем проверяют, что Low NOx решение обеспечивает стабильное горение во всём диапазоне нагрузок и не приводит к росту CO/проблемам безопасности.

4-Какие стандарты чаще всего упоминают для технологических нагревателей и горелок?
Для технологических нагревателей часто ссылаются на API 560, а для выбора/оценки горелок — на API RP 535 (в контексте refinery service).

5-Можно ли просто заменить старую горелку на новую и сразу получить экономию топлива?
Иногда да, но «автоматом» — не всегда. Экономия зависит от настройки горения, распределения воздуха, состояния печи, теплообмена в секциях и режимов эксплуатации. Обычно лучший эффект даёт проект «горелка + настройка + контроль + режимы».
