Что такое NOx (оксиды азота) и как снижать выбросы NOx?

Согласно отчету Всемирной организации здравоохранения (ВОЗ), ежегодно около 7 миллионов человек умирают из-за последствий загрязнения воздуха, и 99% населения мира живут в районах с уровнем качества воздуха ниже безопасных стандартов. Значительная часть этого глобального кризиса связана с промышленными выбросами.

Одним из самых опасных промышленных загрязнителей является токсичное и реакционноспособное соединение — оксид азота. Этот загрязнитель считается одной из главных причин кислотных дождей, удушающего городского смога и серьезных респираторных заболеваний, особенно астмы у детей. Далее вместе с Raаdman мы подробно рассмотрим виды этих соединений, новые технологии снижения их выбросов и роль Raаdman в уменьшении экологического воздействия.

Оксиды азота являются одними из самых значимых и опасных загрязнителей, образующихся в результате процессов сгорания, и могут наносить серьезный ущерб окружающей среде и здоровью человека. В данной статье рассматриваются три основных механизма образования этих загрязняющих веществ, а именно: термические оксиды азота, топливные оксиды азота и быстрые оксиды азота. Также анализируются методы снижения выбросов этих веществ. Ввиду важности контроля за выбросами данных соединений, точное понимание этих механизмов может способствовать разработке эффективных стратегий по снижению загрязнения воздуха и улучшению качества окружающей среды. Среди технологий, способствующих снижению выбросов оксидов азота, можно выделить горелки.

Что такое оксиды азота (NOx)?

Одним из нежелательных продуктов горения в промышленности являются оксиды азота, называемые NOx. Эти соединения образуются в процессе сгорания и считаются одними из основных загрязнителей городского воздуха. Участвуя в химических реакциях в атмосфере, они вызывают экологические и медицинские проблемы. Термин NOx обозначает семейство этих оксидов.

Диоксид азота включает семь различных химических соединений, которые приведены в таблице ниже.

Характеристика	Название	Химические формулы
Бесцветный газ Растворяется в воде	Закись азота	N₂O
Бесцветный газ	Оксид азота	NO
Мало растворяется в воде	Диоксид динитрогена	N₂O₂
Твердое черный Хорошо растворяется в воде и разлагается в воде	Триоксид динитрогена	N₂O₃
Красно-коричневый газ	Диоксид азота	NO₂
Хорошо растворяется в воде и разлагается в воде	Тетраоксид динитрогена	N₂O₄
Твердое белое Хорошо растворяется в воде и разлагается в воде	Пентаоксид динитрогена	N₂O₅

Среди семи вышеперечисленных химических соединений наиболее распространённой формой оксидов азота в атмосфере является NO₂ (диоксид азота). По этой причине Агентство по охране окружающей среды США (EPA) рассматривает этот молекулу как основной показатель загрязнения оксидов азота. Когда речь идет о NOx в контексте сгорания, в первую очередь подразумеваются NO и NO₂. Хотя и другие формы оксидов азота могут образовываться в процессе сгорания, только NO и NO₂ выделяются в значительных количествах. Именно поэтому стандарты и нормативы устанавливаются для этих двух соединений. Следует отметить, что NO, образующийся при сгорании, в конечном итоге вступает в реакцию с кислородом и озоном в атмосфере, превращаясь в NO₂.

Два основных члена семейства оксидов азота:

Оксид азота (NO): Бесцветный и без запаха газ, образующийся при высоких температурах в процессах сгорания. Легко вступает в реакцию с кислородом, превращаясь в диоксид азота (NO₂).

Диоксид азота (NO₂): Бурый газ с резким запахом, постоянно взаимодействующий с другими химическими соединениями в атмосфере, что приводит к образованию кислотных дождей и наземного озона.

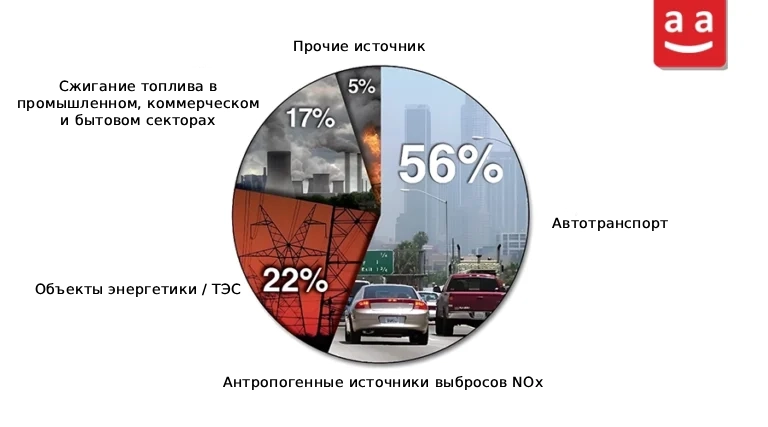

Согласно отчету Всемирной организации здравоохранения (ВОЗ) о загрязняющих газах окружающей среды, характеристики этого газа следующие:

Диоксид азота (NO₂) — газ коричнево-красного цвета, растворимый в воде и считающийся сильным окислителем. Окружающая среда производит NO₂ при высокотемпературном сгорании топлива в процессах отопления, транспорта, промышленности и производства электроэнергии. Домашние источники оксидов азота включают топочное оборудование, камины, плиты и газовые духовки. Воздействие диоксида азота вызывает раздражение дыхательных путей и усугубляет респираторные заболевания.

Экологические проблемы, вызываемые NOx

Присутствие оксидов азота в атмосфере может вызывать серьёзные экологические проблемы.

Образование кислотных дождей: Эти загрязнители реагируют с водой в атмосфере и образуют азотную кислоту (HNO₃), что приводит к разрушению городских сооружений, снижению качества сельскохозяйственных продуктов и ущербу для почвы и водных ресурсов.

Образование озона на уровне поверхности: В присутствии солнечного света и в сочетании с летучими углеводородами образуется озон (O₃) на уровне поверхности, который может вызывать респираторные проблемы и повреждения растительности.

Вред для здоровья человека: Вдыхание этих загрязнителей может вызывать раздражение дыхательных путей, повышать чувствительность к респираторным и сердечно-сосудистым заболеваниям, а также усугублять хронические болезни, такие как астма.

Роль законов и стандартов в снижении выбросов NOx

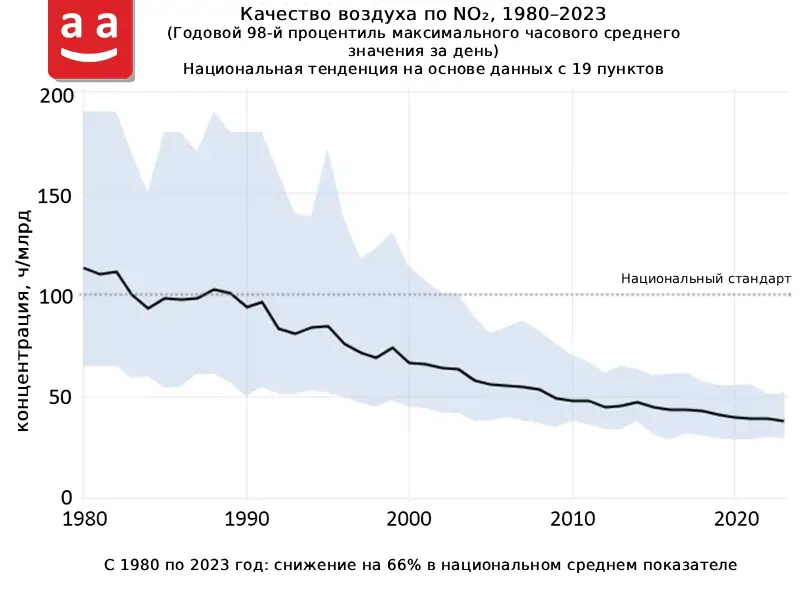

С учетом ущерба и рисков, связанных с оксидами азота, а также растущей чувствительности обществ к вопросам охраны окружающей среды, в настоящее время применяются строгие стандарты, значительно ограничивающие объемы их выбросов на промышленных предприятиях, автомобилях с внутренним сгоранием и других источниках.Эти законы и стандарты способствовали успешному снижению концентрации оксидов азота в атмосфере многих индустриальных стран. Например, ниже представлена графика, показывающая изменение средней концентрации этих загрязнителей в воздухе США с 1980 по 2023 год.

Когда речь идет о контроле этих загрязнителей и достижении чистого сгорания, ключевую роль играет выбор технологии горелки. В этом направлении были разработаны современные технологии производства промышленных горелок, направленные на снижение загрязняющих выбросов, возникающих в процессе сгорания. Одним из типов горелок, соответствующих последним мировым стандартам по выбросам, являются горелки с предварительным смешиванием (premix).

В целях защиты окружающей среды и модернизации области сгорания в Иране компания Raаdman разработала и произвела такие горелки в соответствии с потребностями отечественной промышленности. Чтобы подробно ознакомиться с характеристиками и преимуществами этого типа горелок, вы можете перейти на страницу горелки с предварительным смешиванием (premix).

Обзор основных видов оксидов азота и механизмов их образования

Образование оксидов азота в процессах сгорания — сложное явление, происходящее тремя основными путями: термический (Thermal NOx), который формируется при очень высоких температурах в результате реакции азота и кислорода воздуха; топливный (Fuel NOx), возникающий из-за содержания азота в самом топливе; и промпт (Prompt NOx), образующийся на начальной стадии пламени в результате прямой реакции молекул топлива с азотом воздуха.

Каждый из этих механизмов активируется различными факторами, такими как температура, тип топлива и концентрация кислорода, поэтому их точное понимание необходимо для эффективного контроля этого загрязнителя. Далее представлен подробный обзор этих трёх видов NOx.

1. Термический (Thermal NOx)

Этот тип оксидов азота образуется при очень высоких температурах, особенно в котлах и двигателях внутреннего сгорания. Химические реакции между азотом (N₂) и кислородом (O₂) при температурах выше 1300 градусов Цельсия приводят к разрушению связей этих элементов и образованию NO. Снижение температуры пламени и концентрации кислорода являются основными методами для уменьшения производства этого типа оксидов.



Этапы реакции при образовании термического NOx

1. Первый этап: Один атом азота (N) сталкивается с молекулой кислорода (O₂). Результатом этого столкновения является образование молекулы оксида азота (NO) и одного атома кислорода (O). Эта реакция запускает цепочку реакций.
2. Второй этап: Атом кислорода, образовавшийся на первом этапе, сталкивается с молекулой азота (N₂). Результатом этого столкновения является образование молекулы оксида азота (NO) и одного атома азота (N). Образованный атом азота снова вступает в реакцию на первом этапе, и эта цепочка продолжается.

Конечный результат реакции термического NOx

Когда мы рассматриваем оба этапа вместе, результатом является то, что из реакции одной молекулы азота (N₂) с одной молекулой кислорода (O₂) образуются две молекулы оксида азота (NO).

Как мы говорили в начале, эти реакции происходят при очень высоких температурах. Это связано с тем, что для того, чтобы молекулы азота и кислорода распались и образовали отдельные атомы, требуется много энергии. Высокая температура в пламени промышленных горелок обеспечивает необходимую энергию.

Молекула кислорода (O₂) с двойной связью расщепляется легче, чем молекула азота (N₂), у которой тройная связь. Это значит, что разрушение молекулы азота происходит труднее, и поэтому второй этап, где происходит это разрушение, является стадией, которая ограничивает скорость всей реакции. Проще говоря, так как второй этап медленнее, он определяет скорость всей реакции.

Уравнение изменения концентрации NO во время реакции

Предполагая, что атомарный кислород находится в равновесии с молекулярным кислородом, концентрация NO со временем изменяется по следующему уравнению:



[NO]: объемная концентрация оксида азота
[N₂]: объемная концентрация азота
[O₂]: объемная концентрация кислорода
T: абсолютная температура
θ: время
A и b: константы, зависящие от условий реакции.

Основные моменты термического NOx

Влияние температуры: Более высокая температура значительно увеличивает производство NO. Поэтому горячие точки внутри пламени, где температура выше, являются основными источниками NO. Следовательно, если мы сможем снизить температуру пламени, мы можем уменьшить производство NO.

Влияние концентрации кислорода: Концентрация кислорода также играет важную роль в производстве NO. Чем выше концентрация кислорода в зоне реакции, тем больше образуется NO. Таким образом, уменьшив концентрацию кислорода, мы можем снизить производство NO.

Постоянство концентрации азота: Во время реакции концентрация азота практически не изменяется, и её можно считать почти постоянной. Поэтому влияние концентрации азота в уравнении представляется в виде постоянного коэффициента.

Стратегии уменьшения термического NOx

С учетом приведенного уравнения и объяснений существует три основных метода уменьшения образования теплового NOx в процессе горения.

• Снижение температуры пламени: Поскольку температура является главным фактором, охлаждение пламени значительно уменьшает образование NOx.
• Снижение концентрации кислорода: Уменьшая доступное количество кислорода для реакции, можно снизить образование NOx.
• Сокращение времени горения при высоких температурах: Если горячие газы быстро проходят через пламя, то времени для образования молекул NOx не хватает.

Интеллектуальное сочетание этих трех методов создает неблагоприятные условия для образования теплового NOx и минимизирует его выбросы.

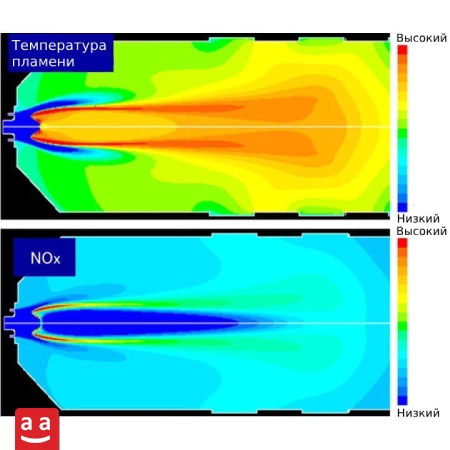

На верхнем изображении показана температура пламени, а на нижнем — уровень загрязнения. Там, где пламя горячее, образуется больше загрязнений.

2. NOx, связанные с топливом (Fuel-Bound NOx)

Эти соединения образуются, когда азот, содержащийся в молекулах ископаемого или биотоплива, вступает в реакцию с кислородом. Топливо, такое как уголь и нефть, обычно содержит азот, который при высоких температурах превращается в оксиды азота. Использование более чистого топлива, например природного газа, может снизить образование этих загрязняющих веществ.

Роль молекулы азота (N₂) в топливе

Когда в топливе присутствуют только молекулы свободного азота (N₂), этот азот из-за высокой химической стабильности не вступает в реакцию горения и, следовательно, не является источником образования NOx. Кроме того, азот может выступать в роли разбавителя, снижая концентрацию активных веществ и температуру пламени, что уменьшает образование теплового NOx и топливного NOx.

Этапы образования NOx, вызванного топливом

Первый этап: Если топливо содержит в своей структуре атомы азота (например, соединения с общей формулой CxHyN), при горении на первом этапе оно разлагается на промежуточные соединения, такие как HCN (цианистый водород) и CN (цианид). Этот процесс можно представить уравнением:

CxHyN → HCN + CN + …

Второй этап: на следующем этапе эти промежуточные продукты вступают в реакцию с кислородом (O₂), в результате чего образуется оксид азота (NO). Этот процесс представлен в следующем уравнении:
HCN + CN + O₂ → NO + …

Как можно снизить образование NOx, связанных с топливом?

Снижение концентрации кислорода: С понижением концентрации кислорода в камере сгорания уменьшается также образование оксидов азота, вызванных топливом; поскольку в таких условиях скорость реакции превращения промежуточных соединений, таких как HCN и CN, в оксид азота (NO) снижается.

Использование топлива без азота: Если применять топливо, не содержащее азота, например природный газ, образование оксидов азота, вызванного топливом, становится невозможным. Поэтому одним из эффективных методов в промышленности для снижения образования оксидов азота является использование топлива без азота.

3. Быстрые оксиды азота (Prompt NOx)

В этом механизме азот, содержащийся в воздухе, непосредственно реагирует с молекулами топлива. Промежуточные вещества, образующиеся в результате этих реакций, превращаются в NO. Этот механизм может происходить при более низких температурах и обычно наблюдается, когда концентрация топлива в камере сгорания высокая. Разбавление топлива и снижение его концентрации в камере сгорания могут помочь уменьшить образование этого типа оксидов.

Этапы образования быстрого NOx

Первый этап: на этом этапе молекулы топлива (например, CHx) реагируют с молекулами азота (N₂), присутствующими в воздухе. Эта реакция приводит к разрушению прочной тройной связи между атомами азота (N≡N) и образованию промежуточных продуктов, таких как HCN и CN. Этот этап более сложный по сравнению с образованием оксидов азота, связанными с топливом, так как разрушение сильной связи между атомами азота требует больше энергии.

CHx + N₂ → HCN + CN + …

Второй этап: На этом этапе промежуточные продукты (HCN и CN) реагируют с кислородом (O₂), в результате чего образуется оксид азота (NO).
HCN + O₂ → NO + …

Факторы, влияющие на образование быстрых NOx

факторы, влияющие на образование быстрых NOX включают:

Концентрация топлива: чем выше концентрация топлива в камере сгорания, тем выше вероятность реакции с азотом и образования быстрых оксидов азота.

Концентрация азота (N₂): поскольку азот в воздухе в большом количестве, снижение его концентрации обычно невозможно. Это означает, что акцент следует делать на снижении концентрации топлива.

Уменьшение образования быстрых NOx

Один из лучших методов снижения образования оксидов азота — разбавление топлива до попадания в зону пламени. То есть топливо смешивают с продуктами сгорания в камере сгорания ещё до достижения зоны горения. Обычно это достигается специальной конструкцией горелки, при которой топливные струи с высокой скоростью втягивают продукты сгорания и смешиваются с ними. В результате топливо становится более разбавленным, и образование оксидов азота уменьшается.

Исследование современных технологий снижения оксидов азота в различных отраслях

С развитием технологий и ростом экологических забот, различные отрасли стремятся уменьшить выбросы опасных загрязняющих веществ, таких как оксиды азота. Оксиды азота — одни из главных загрязнителей городского воздуха, вредящих здоровью людей и экосистемам. В этой связи, современные технологии снижения оксидов азота были предложены в качестве эффективных решений. Далее рассмотрим некоторые из этих технологий.

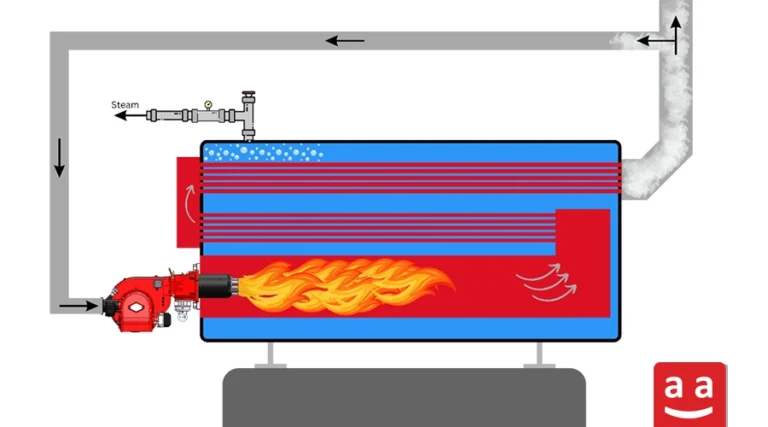

1. Системы рециркуляции продуктов сгорания (FGR)

Эта система снижает температуру пламени и предотвращает образование термических NOx путем возврата части отработанных газов сгорания обратно в камеру сгорания. Благодаря своей простоте и высокой эффективности, эта технология широко применяется в котлах и газовых турбинах.

2. Селективные каталитические редукторы (SCR)

Технология SCR является одним из наиболее эффективных методов снижения NOx, применяемых в энергетической и автомобильной отраслях. В этой системе аммиак или мочевина вводятся в выхлопные газы и, с помощью специализированных катализаторов, NOx преобразуются в безвредный азот и воду.

3. Некаталитическое селективное восстановление (SNCR)

В этой технологии используются восстановители, такие как аммиак (NH₃) или мочевина, для преобразования оксидов азота в азот (N₂) и водяной пар (H₂O). Эта технология, аналогично SCR, является методом удаления оксидов азота из выхлопных газов системы и не зависит от горелки. В отличие от селективного каталитического восстановления (SCR), в методе SNCR катализатор не используется, а восстановитель непосредственно вводится в дымовые газы. Процесс обычно протекает при более высоких температурах — от 900 до 1100 градусов Цельсия.

Метод SNCR по сравнению с SCR является менее сложным и более экономичным, однако его эффективность ниже, и он способен уменьшить выбросы оксидов азота на 40–70%. Некаталитическое селективное восстановление эффективно работает при условиях высокой концентрации загрязнителей и подходящей температуре для восстановительных реакций.

4. Разбавление топлива

В этом методе топливо смешивают с продуктами сгорания до попадания в зону пламени. Это снижает температуру пламени и значительно ограничивает образование оксидов азота.

5. Прямое впрыскивание пара или воды

Впрыск пара или воды в камеру сгорания снижает температуру пламени и ограничивает образование термических NOx. Преимущество этого метода заключается в относительно низкой стоимости и возможности внедрения в уже существующие системы.

6. Горелка Premix с низким уровнем выбросов оксидов азота

Горелка Premix, смешивая топливо и воздух до сгорания, снижают температуру пламени и образование оксидов азота. В таких горелках благодаря равномерному распределению температуры пламени образуется значительно меньше термических NOx.

7. Горелки с низким выбросом NOx

Горелки с низким выбросом оксидов азота с особой конструкцией камеры сгорания обеспечивают создание пламени с равномерной температурой. Эти горелки значительно снижают выбросы оксидов азота за счет понижения температуры пламени. Технология широко используется в котлах и промышленных печах.

В компании Raаdman мы разработали и производим горелки Low-NOx с целью снижения экологических загрязнений и повышения технологий сгорания в Иране. Для ознакомления с характеристиками и просмотра этих горелок посетите страницу горелок  с низким уровнем выбросов NOx компании Raаdman.

8. Ступенчатый процесс сгорания (Staging Combustion)

При таком процессе сгорания топливо или воздух вводятся поэтапно, что снижает скорость реакции и предотвращает образование пламени с высокой температурой. Это позволяет значительно сократить выбросы NOx. Такой тип сгорания широко используется в горелках энергетической отрасли и в нефтехимической промышленности.

9. Искусственный интеллект и цифровое моделирование

Одной из последних инноваций является использование искусственного интеллекта и компьютерного моделирования для оптимизации процесса сгорания и снижения NOx. Этот метод помогает предприятиям анализировать данные и моделировать различные условия, что позволяет найти наилучшие настройки сгорания.

10. Использование чистых топлив

Переход от ископаемых топлив к чистым, таким как природный газ или биотопливо, может значительно снизить образование оксидов азота. В сочетании с современными технологиями это помогает уменьшить загрязнение воздуха.

Способы улучшения качества воздуха через снижение NOx

Оксиды азота — это не просто простой загрязнитель, а сложный продукт множества химических реакций в процессе сгорания. Как рассмотрено в этой статье, образование NOx происходит тремя основными путями: термическим, связанным с топливом и быстрым. Каждый из этих типов зависит от таких факторов, как температура, вид топлива и содержание кислорода.

К счастью, сегодня доступны необходимые инструменты для такого интеллектуального контроля. Использование более чистого топлива, оптимизация процессов сгорания и применение технологий снижения NOx, таких как горелки Low-NOx и предварительного смешивания от Raadman, а также системы рециркуляции продуктов сгорания (FGR) — все это проверенные методы для значительного сокращения выбросов оксидов азота.

В Иране также можно значительно сократить выбросы опасных соединений NOx и улучшить качество окружающего воздуха, расширяя применение существующих технологий и совершенствуя работу двигателей сгорания. В конечном итоге успешный контроль этих загрязнителей — это двусторонняя инвестиция: как в защиту здоровья общества и окружающей среды, так и в повышение эффективности и устойчивости промышленных процессов в долгосрочной перспективе. Правильный выбор и внедрение этих технологий прокладывают путь к достижению обеих целей.

Часто задаваемые вопросы об оксидах азота

1- Что такое оксиды азота?

Оксиды азота — это группа химических соединений, образующихся в процессах горения. Они являются основными загрязнителями городского воздуха и вызывают серьезное воздействие на здоровье человека и окружающую среду. Наиболее распространёнными видами являются NO и NO₂.

2- Какие три основных механизма образования оксидов азота в процессе горения?

Три основных механизма образования NOx в процессе горения включают: термический NOx, который образуется при высоких температурах (выше 1300 градусов Цельсия) в результате реакции азота и кислорода воздуха; топливный NOx, возникающий из-за наличия азота в молекулярной структуре таких топлив, как мазут и уголь; и быстрый NOx, который образуется на начальных стадиях пламени в результате прямой реакции молекул топлива с азотом воздуха.

3- Как горелки Low-NOx от Raadman уменьшают образование оксидов азота?
