Для того чтобы промышленные горелки обеспечивали высокую эффективность и необходимую безопасность в различных отраслях, они должны быть разработаны и эксплуатироваться в соответствии с признанными стандартами. Эти стандарты способствуют обеспечению качества продукции, а также защите здоровья людей и окружающей среды.
Национальные и международные стандарты промышленных горелок играют ключевую роль в обеспечении безопасности, контроле выбросов, а также в повышении качества и энергоэффективности оборудования. В этой статье вы подробно познакомитесь с основными требованиями этих стандартов и их значением для отрасли.
Определение национальных и международных стандартов промышленных горелок
Национальные и международные стандарты промышленных горелок — это совокупность технических требований и руководств, разработанных с целью обеспечения безопасности, снижения выбросов и повышения эффективности работы горелок. Соблюдение этих стандартов не только увеличивает срок службы и качество оборудования, но и открывает доступ продукции на международные рынки.
Для более подробного ознакомления с различными типами промышленных горелок Вы можете прочитать статью «Обзор промышленных горелок».
Определение технического стандарта с точки зрения Министерства энергетики США
Министерство энергетики Соединённых Штатов (U.S. Department of Energy) является одним из основных органов, отвечающих за разработку и контроль технических стандартов в различных отраслях промышленности. Это ведомство играет ключевую роль в разработке и реализации стандартов, направленных на повышение безопасности, энергоэффективности, снижение выбросов и улучшение качества промышленного оборудования. Помимо разработки технических стандартов для промышленного оборудования, Министерство энергетики США активно участвует в различных исследовательских и инновационных проектах, стремясь с помощью современных технологий направить промышленность к более эффективной и устойчивой работе.
Далее Министерство энергетики США (Technical Standard) даёт следующее определение технического стандарта (Technical Standard):
Документ, устанавливающий добровольный набор действий, которые необходимо выполнить для достижения целей более комплексного документа. Эти действия обычно касаются описаний или этапов, которые должны быть выполнены для выполнения конкретной задачи, таких как классификация компонентов, работа с оборудованием, повышение качества или защита персонала. Они также могут использоваться для закупочной деятельности, например, для определения материалов, продукции или услуг на основе определённого набора условий для поставки. Технические стандарты могут стать обязательными только в случае прямого указания в документе с обязательными требованиями, таком как контракт, закон, правило или инструкция федерального органа.
Основные структуры национальных и международных стандартов промышленных горелок
Национальные и международные стандарты промышленных горелок представляют собой чётко структурированный набор технических требований и руководящих указаний, обязательных для соблюдения при проектировании, производстве и эксплуатации горелочного оборудования. Соблюдение стандарты промышленных горелок гарантирует соответствие современным требованиям безопасности и эффективности. Горелки используются в различных сферах, включая промышленность, коммерческие объекты и даже бытовое применение, и должны быть точно спроектированы и установлены в соответствии с этими правилами, чтобы минимизировать риски для здоровья людей и окружающей среды.
Соблюдение этих структур свидетельствует о надлежащем качестве проектирования и работы горелок. Кроме того, оно обеспечивает высокий уровень безопасности и предотвращает выброс вредных загрязнителей, возникающих в процессе сгорания.
Государственные органы и признанные международные организации посредством разработки стандартов обязывают производителей соблюдать установленные принципы в вопросах выбросов, безопасности и специализированных испытаний.
Международные стандарты промышленных горелок
Международные стандарты — это набор правил и рекомендаций, признанных во многих странах и обычно разрабатываемых с высокой тщательностью и строгими требованиями международными авторитетными организациями. Эти стандарты устанавливаются Международной организацией по стандартизации (ISO), которая является официальным органом по разработке и определению стандартов.
Международные стандарты занимают особое место в области горения, особенно для промышленных горелок. К важнейшим из них относятся EN 676, EN 267, ISO 22967 и ISO 22968, каждый из которых признан авторитетным источником для оценки качества, безопасности и выбросов этих устройств. Далее все стандарты будут подробно рассмотрены.
1- Стандарт EN 676
Национальные и международные стандарты промышленных горелок, такие как европейский стандарт EN 676 (в Великобритании — BS EN 676), играют ключевую роль в обеспечении безопасности и эффективности газовых горелок с принудительным дутьём. Этот стандарт устанавливает технические требования к конструкции газовых горелок, системам контроля безопасности и методам испытаний таких горелок. Стандарт EN 676 применяется для следующих типов горелок:
- Горелки предварительного смешивания и горелки со смесительными форсунками
- Горелки с одной камерой сгорания
- Однотопливные и двухтопливные горелки, работающие только на газовом топливе
Этот стандарт также содержит специальные требования для двухтопливных горелок, которые одновременно используют газовое и жидкое топливо. Одним из важных аспектов данного стандарта является определение класса выбросов оксидов азота (NOx) для горелок, который приведён в таблице ниже.
|
Класс NOx |
Выбросы NOx в мг/кВтч |
|
|
Природный газ |
LPG |
|
|
1 |
≤ 170 |
≤ 230 |
|
2 |
≤ 120 |
≤ 180 |
|
3 |
≤ 80 |
≤ 140 |
|
4 |
≤ 60 |
≤110 |
Кроме того, согласно этому стандарту, уровень выбросов CO при работе горелки на напряжении, указанном в инструкции, не должен превышать 100 мг/кВт·ч.
2. Стандарт EN 267

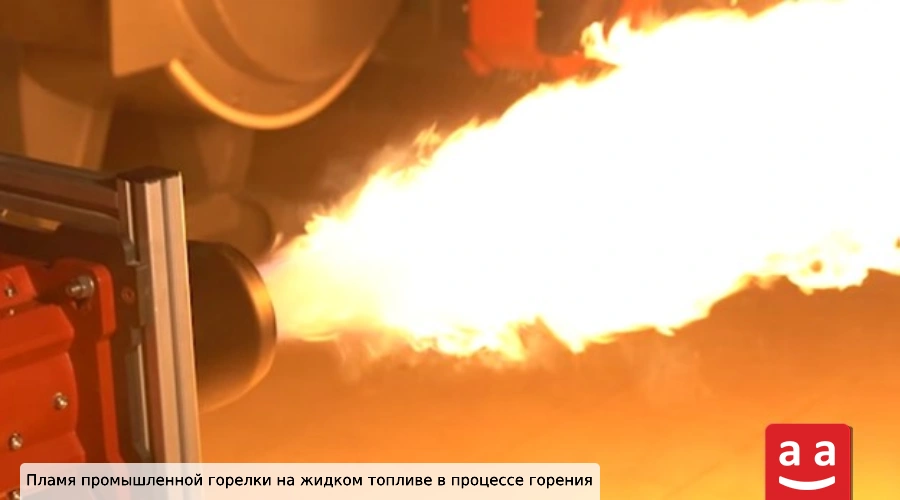

Стандарт EN 267 похож на EN 676, но специально разработан для горелок с жидким топливом и вентиляторами подачи воздуха для горения. Соблюдение этого стандарта в горелках на жидком топливе способствует улучшению качества, снижению выбросов и повышению эффективности работы. Стандарт EN 267 применяется для следующих типов горелок:
- Горелки, установленные в одной камере сгорания
- Горелки, интегрированные в оборудование с дополнительными требованиями
- Однотопливные и двухтопливные горелки, работающие исключительно на жидком топливе
- Жидкотопливные секции двойных горелок, предназначенные для одновременного сжигания газового и жидкого топлива.
Согласно этому стандарту, для жидкого топлива с вязкостью от 1,6 cSt до 6 cSt при температуре 20 °C уровень выбросов CO и NOx не должен превышать значения, приведенные в таблице ниже.
|
Класс |
NOx
(мг/кВтч) |
CO (мг/кВтч)
|
|
1 |
≤ 250 |
≤ 110 |
|
2 |
≤ 185 |
≤ 110 |
|
3 |
≤ 120 |
≤ 60 |
|
Xa |
— |
≤ 110 |
| a: В данном классе (при промышленном применении) уровень выбросов NOx не устанавливается, поскольку параметры процесса и состав топлива могут значительно варьироваться и оставаться неопределёнными. | ||
3. Стандарт ISO 22967
Стандарт ISO 22967 под названием «Forced Draught Gas Burners» разработан и опубликован Международной организацией по стандартизации (ISO). Этот стандарт схож с EN 676 и специально предназначен для работы горелок на газовом топливе.
Класс загрязнения горелок в этом стандарте определяется на основе значений, указанных в таблице ниже.
|
Класс излучения |
Выбросы NOx(мг/кВтч) |
Выбросы CO (мг/кВтч) |
|
|
Природный газ |
LPG |
Природный газ или LPG |
|
|
0 |
≤ 240 |
≤ 350 |
≤ 300 |
|
1 |
≤ 170 |
≤ 100 |
≤ 230 |
|
2 |
≤ 120 |
≤ 100 |
≤ 180 |
|
3 |
≤ 80 |
≤ 100 |
≤ 140 |
4. Стандарт ISO 22968
Стандарт ISO 22968 под названием «Forced Draught Oil Burners» разработан для определения характеристик работы горелок на жидком топливе. Этот стандарт схож с EN 267 и специально применяется для горелок на жидком топливе.
В настоящем стандарте классы загрязнения определяются согласно таблице, приведенной ниже:
|
Класс |
NOx
(мг/кВтч) |
CO (мг/кВтч)
|
| 0 | 250 < |
≤ 350 |
|
1 |
≤ 250 | ≤ 110 |
|
2 |
≤ 185 |
≤110 |
| 3 | ≤ 120 |
≤ 60 |
5. Стандарты принадлежностей горелки
Помимо стандартов, касающихся самих промышленных горелок, разработаны и различные стандарты, гарантирующие качество и производительность принадлежностей данных горелок, таких как системы управления, клапаны и другие компоненты.
Некоторые из них, действующие в Европе, включают:
- EN 298: Система автоматического управления горелкой для газовых или жидкотопливных горелок и устройств сгорания.
- EN 161: Автоматические запорные клапаны для газовых горелок и газовых приборов.
- EN 13611: Оборудование безопасности и контроля для газовых или жидкотопливных горелок и устройств сгорания. Общие требования.
- EN 1854: Датчики давления для газовых горелок и приборов.
- EN 1643: Оборудование безопасности и контроля газовых горелок и газовых приборов — системы обнаружения утечек автоматической запорной арматуры.
- EN 14459: Оборудование безопасности и управления газовыми или жидкотопливными горелками и устройствами сгорания — функции управления в электронных системах. Классификация и методы оценки.
- EN 16340: Оборудование безопасности и контроля для газовых или жидкотопливных горелок и устройств сгорания. Датчики продуктов сгорания.
- EN 16304: Автоматические сливные клапаны для газовых горелок и газовых приборов.
- EN 16678: Оборудование безопасности и контроля для газовых горелок и газовых приборов. Автоматические запорные клапаны на рабочее давление от 500 кПа до 6300 кПа.
- EN 16830: Оборудование безопасности и контроля для газовых или жидкотопливных горелок и устройств сгорания. Функции управления в электронных системах. Функция контроля температуры.

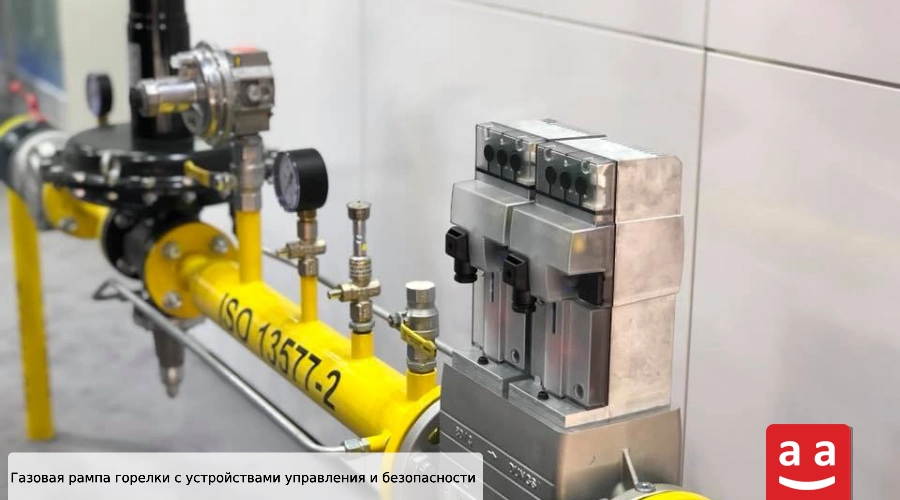

- ISO 13577-2: Требования безопасности систем сгорания и подачи топлива в промышленных печах и технологическом оборудовании.
Указанные выше стандарты обычно имеют аналоги ISO, разработанные Международной организацией по стандартизации, однако для краткости их упоминание в данной статье опущено.
Национальные стандарты промышленных горелок в Иране
Помимо международных стандартов, национальные стандарты промышленных горелок в различных странах также имеют большое значение. В Иране Национальная организация по стандартизации разработала стандарты, такие как 7594 и 7595, которые являются эквивалентами европейских стандартов EN и касаются технических и безопасностных требований к горелкам в различных отраслях промышленности.
Национальный стандарт 7595 Ирана под названием «Дутьевые газовые горелки — характеристики и методы испытаний» является эквивалентом европейского стандарта EN 676. Этот стандарт устанавливает требования к конструкции, испытаниям и уровню выбросов загрязняющих веществ для газовых горелок, работающих на таких видах топлива, как природный газ и сжиженный нефтяной газ (LPG), оснащённых воздушным вентилятором.
Национальный стандарт 7594 Ирана аналогично определяет требования к дутьевым горелкам на жидком топливе (например, дизельном топливе). Название этого стандарта — «Дутьевые горелки на жидком топливе — характеристики и методы испытаний», и он является эквивалентом европейского стандарта EN 267.
Кроме вышеупомянутых, существует ряд других национальных и международных стандартов, касающихся принадлежностей горелок, которые обычно аналогичны европейским. Некоторые из них включают:
- Стандарт 10254: Автоматические системы управления горелками для горелок и приборов, работающих на газовом или жидком топливе.
- Стандарт 12771: Оборудование безопасности и управления для газовых горелок и оборудования для сжигания газа.
- Стандарт 12863: Устройства измерения давления для газовых горелок и газовых приборов.
- Стандарт 15418: Устройства управления и безопасности для газовых горелок и газосжигающих приборов — системы проверки герметичности автоматических запорных клапанов.
- Стандарт 22147: Устройства управления и безопасности для горелок и приборов, работающих на газе или жидком топливе. Функции управления в электронных системах. Классификация и методы оценки.
- Стандарт 22351: Устройства управления и безопасности для горелок и приборов, работающих на газе или жидком топливе. Датчики продуктов сгорания.
- Стандарт 22352: Автоматические сливные клапаны для газовых горелок и газовых приборов.
- Стандарт 22353: Автоматические сливные клапаны для газовых горелок и газовых приборов — автоматические запорные клапаны на рабочее давление от 500 кПа до 6300 кПа включительно.
- Стандарт 22891: Устройства безопасности и контроля для горелок и приборов, работающих на газе или жидком топливе — функции управления в электронных системах — функция контроля температуры.
- Стандарт 6800: Автоматические запорные клапаны для горелок и газовых приборов.
Стандарты промышленных горелок: национальные и международные требования

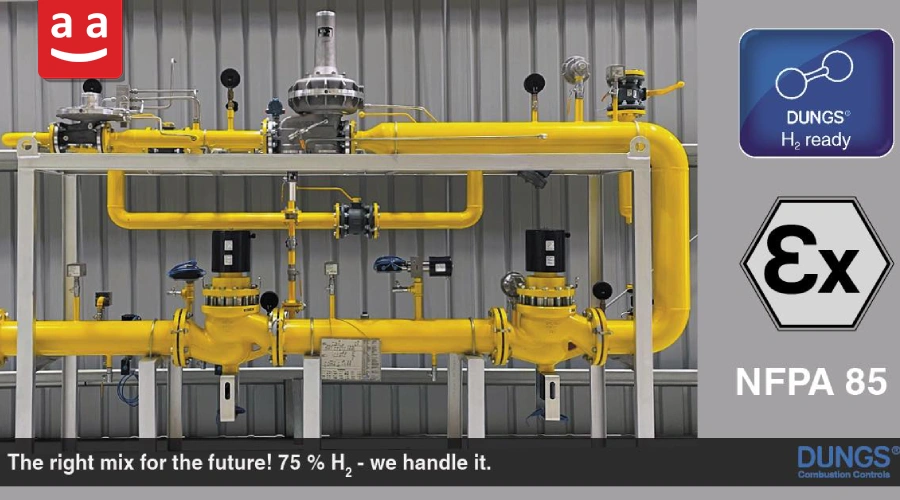

Промышленные горелки являются одними из ключевых устройств в различных отраслях промышленности, отвечающих за обеспечение тепловой энергии. Для гарантии оптимальной работы и безопасности этого оборудования разработаны различные стандарты национальными и международными авторитетными организациями. В частности, такие институты, как Американский институт нефти (API), Национальная ассоциация противопожарной защиты США (NFPA) и Министерство нефти Ирана, разработали комплекс стандартов для горелок и связанного с ними оборудования.
Такие стандарты, как IPS-G-ME-210, разработанные Министерством нефти Ирана для применения в нефтеперерабатывающей и нефтехимической промышленности, специально предназначены для горелок, используемых на нефтеперерабатывающих заводах и в газонефтяной отрасли. Эти стандарты устанавливают специальные требования к безопасности, рабочим характеристикам и проектированию горелок.
Кроме того, такие организации, как Европейский комитет по стандартизации (CEN) и Международная организация по стандартизации (ISO), также занимаются разработкой глобальных стандартов для горелок. Эти стандарты необходимы для обеспечения оптимальной работы и безопасности горелок в различных отраслях промышленности.
Особенно в нефтегазовой промышленности широко применяются такие авторитетные стандарты, как API-RP-535, предназначенные для проектирования и обслуживания факельных горелок на нефтехимических предприятиях. Эти стандарты уделяют особое внимание не только производительности, но и безопасности оборудования.
В промышленных зонах с риском взрыва применяются директивы ATEX, которые устанавливают требования безопасности оборудования в таких условиях для предотвращения несчастных случаев.
В целом, соблюдение различных стандартов при проектировании, установке и обслуживании горелок обеспечивает оптимальную работу и безопасность оборудования в различных отраслях промышленности.
Горелки Raаdman и международные стандарты
Горелки Raаdman разрабатываются и производятся с учетом требований национальных и международных стандартов, таких как EN 676, EN 267, ISO 22967 и ISO 22968. Эти стандарты предназначены для обеспечения оптимальной работы и сохранения качества оборудования в различных условиях, способствуя производству горелок с длительным сроком службы и соответствием промышленным требованиям. Благодаря строгому соблюдению этих требований, горелки Raаdman являются надежным и эффективным выбором как для отечественных, так и для международных предприятий.
Национальные и международные стандарты промышленных горелок: ключ к безопасности и качеству в промышленности
Национальные и международные стандарты промышленных горелок являются обязательным требованием при проектировании и эксплуатации оборудования в различных отраслях промышленности. Именно соблюдение этих стандартов гарантирует безопасность, эффективность и долговечность промышленных горелок. Национальные и международные стандарты не только способствуют повышению безопасности, качества и эффективности горелок, но и играют важную роль в снижении загрязнения окружающей среды и защите экологии.
От признанных международных стандартов, таких как EN 676 и ISO 22967, до специализированных инструкций, таких как API и ATEX, каждый из них подробно устанавливает требования и рекомендации по проектированию и испытаниям горелок. Соблюдение этих стандартов производителями промышленных горелок обеспечивает выпуск продукции наивысшего уровня качества, безопасности и эффективности.
В конечном итоге, национальные и международные стандарты для промышленных горелок и соответствующие требования являются не только инструментом контроля качества горелок, но и способом обеспечения уверенности различных отраслей в использовании безопасного, эффективного и устойчивого оборудования. Горелки Raаdman, учитывая эти требования, способны удовлетворять потребности промышленности как внутри страны, так и за её пределами, и всегда выступают надежным выбором для различных отраслей.
Часто задаваемые вопросы (FAQ) о национальных и международных стандартах промышленных горелок
1- Какие основные международные стандарты существуют для газовых горелок?
Два основных и признанных стандарта для газовых горелок с нагнетателем воздуха — это EN 676 (европейский стандарт) и ISO 22967 (международный стандарт), которые определяют технические требования, безопасность и классы выбросов.
2- Существуют ли отдельные стандарты для вспомогательных компонентов горелок, таких как клапаны и контроллеры?
Да. Помимо стандарта на саму горелку, все важные компоненты, такие как системы автоматического управления (EN 298), газовые запорные клапаны (EN 161) и датчики давления (EN 1854), имеют отдельные европейские и международные стандарты для обеспечения безопасности и корректной работы всей системы.
3- Что такое директива ATEX и в каких случаях она применяется к горелкам?
ATEX — это европейская директива, регулирующая оборудование, используемое в зонах с взрывной опасностью (например, в нефтяной, газовой и химической промышленности). Если горелка и сопутствующее оборудование устанавливаются в таких зонах, они должны иметь сертификат ATEX, чтобы предотвратить искрообразование и взрывы.
4- В чем разница между стандартами ISO 22967 и ISO 22968?
ISO 22967 предназначен для газовых горелок, а ISO 22968 — для горелок на жидком топливе. Оба стандарта определяют классы выбросов и требования к работе оборудования.
5- Какие национальные стандарты для промышленных горелок существуют в Иране?
Стандарты 7594 (для жидкого топлива) и 7595 (для газовых горелок) являются эквивалентами EN 267 и EN 676 и определяют требования к проектированию, безопасности и испытаниям.
