Endüstriyel brülörlerin farklı sanayi dallarında güvenli ve verimli bir şekilde çalışmasını sağlamak için, tasarım, üretim ve işletimlerinin tanınmış standartlara uygun olarak Özellikle endüstriyel brülörlerin ulusal ve uluslararası standartları yapılması gerekir. Bu standartlara uyulması, sadece ürün kalitesini garanti etmekle kalmaz, aynı zamanda insan sağlığı ve çevrenin korunmasına da katkı sağlar.
Aşağıdaki bölümlerde, endüstriyel brülörlerin performansını ve verimliliğini artırmadaki kritik rolüyle birlikte, başlıca endüstriyel brülörlerin ulusal ve uluslararası standartları, güvenlik gereklilikleri ve emisyon kriterleri tanıtılacaktır.
Endüstriyel Brülörlerin Ulusal ve Uluslararası Standartları Tanımı
Endüstriyel brülörlerin ulusal ve uluslararası standartları, güvenliği sağlamak, emisyonları azaltmak ve brülör verimliliğini artırmak amacıyla belirlenmiş teknik gereklilikler ve yönergeler bütünüdür. Bu standartlara uyum, yalnızca ekipmanın ömrünü ve kalitesini artırmakla kalmaz, aynı zamanda ürünlerin küresel pazarlarda rekabet edebilmesini de sağlar.
Sanayide kullanılan brülör türlerini daha iyi anlamak için, endüstriyel brülör ile ilgili makaleyi okuyabilirsiniz.
Amerika Birleşik Devletleri Enerji Bakanlığı perspektifinden teknik standardın tanımı
Amerika Birleşik Devletleri Enerji Bakanlığı, çeşitli endüstrilerde teknik standartların geliştirilmesi ve denetlenmesinde rol alan başlıca kurumlarından biridir. Bu bakanlık; güvenliğin artırılması, enerji verimliliğinin sağlanması, emisyonların azaltılması ve endüstriyel ekipmanların kalitesinin yükseltilmesine yönelik standartların geliştirilmesi ve uygulanmasında önemli bir rol oynamaktadır. Enerji Bakanlığı, endüstriyel ekipmanlara yönelik teknik standartlar oluşturmanın yanı sıra, çeşitli araştırma ve geliştirme projelerinde de aktiftir ve modern teknolojilerden yararlanarak sanayiyi en uygun ve sürdürülebilir performansa yönlendirmeye çalışmaktadır.
Ayrıca, Amerika Birleşik Devletleri Enerji Bakanlığı teknik standardı şu şekilde tanımlamaktadır:
Kapsamlı belgenin amacını karşılamak için gerçekleştirilmesi gereken takdirî bir dizi eylemi belirleyen belge. Bu eylemler genellikle bileşenlerin sınıflandırılması, ekipmanın çalıştırılması, kalitenin artırılması veya personelin korunması gibi belirli bir görevi gerçekleştirmek için karşılanması gereken açıklamalar veya adımlarla ilgilidir. Ayrıca, teslimat için belirli bir koşul kümesine uygun olarak malzeme, ürün veya hizmetlerin belirlenmesi gibi tedarik faaliyetleri için de kullanılabilirler. Teknik standartlar yalnızca bir sözleşme, yasa, kural veya Federal kurum direktifi gibi bir gereksinim türü belgede doğrudan referansla zorunlu hale getirilebilir.
Endüstriyel Brülörlerin Ulusal ve Uluslararası Standartların Temel Çerçeveleri
Endüstriyel brülörlerin ulusal ve uluslararası standartların temel çerçeveleri, bu cihazların tasarımında, üretiminde ve işletilmesinde uyulması gereken bir dizi yönerge ve teknik gereklilikten oluşmaktadır. Brülörler; sanayi, ticari birimler ve hatta evsel uygulamalar da dahil olmak üzere çeşitli alanlarda kullanılmaktadır ve insanlara ile çevreye yönelik potansiyel riskleri en aza indirmek için bu kurallara tam olarak uygun şekilde tasarlanmalı ve kurulmalıdır.
Bu çerçevelere uyum, brülörün tasarım ve performansında uygun kaliteyi gösterir. Ayrıca yüksek bir güvenlik düzeyini sağlar ve yanma sürecinden kaynaklanan zararlı kirleticilerin yayılmasını önler.
Devlet kurumları ve saygın uluslararası kuruluşlar, standartların geliştirilmesi yoluyla, üreticilerin emisyonlar, güvenlik ve uzman testler konusundaki belirlenmiş ilkelere uymalarını da zorunlu kılar.
Endüstriyel Brülörlerin Uluslararası Standartları
Endüstriyel brülörlerin ulusal ve uluslararası standartları, özellikle Uluslararası standartlar, birçok ülkede geniş çapta kabul gören yönetmelik ve yönergelerden oluşur ve genellikle saygın küresel kuruluşlar tarafından titizlikle geliştirilir. Bu standartlar, resmi standartları oluşturma ve tanımlama konusunda tanınmış otorite olan Uluslararası Standardizasyon Örgütü (ISO) tarafından belirlenir.
Yanma endüstrisinde, özellikle endüstriyel brülörlerin ulusal ve uluslararası standartları hayati bir rol oynar. EN 676, EN 267, ISO 22967 ve ISO 22968 gibi önemli örnekler, bu cihazların kalite, güvenlik ve emisyonlarını değerlendirmek için güvenilir referanslar olarak kabul edilir. Bu standartların ayrıntılı açıklamaları aşağıda sunulmaktadır.
1- EN 676 Standardı
Birleşik Krallık’ta BS EN 676 olarak kullanılan Avrupa standardı EN 676, özellikle zorlamalı çekişli gaz brülörleri için, endüstriyel brülörler konusunda en önemli uluslararası standartlardan biridir. Bu standart, gaz brülörlerinin yapımı, güvenlik kontrol ekipmanları ve bu brülörlerin test yöntemleri için teknik gereklilikleri tanımlar.
EN 676 standardı aşağıdaki türde brülörler için uygulanır:
- Premix ve nozül karışımlı brülörler
- Tek bir yanma odasına sahip tek brülör
- Yalnızca gaz ile çalışan tek yakıtlı ve çift yakıtlı brülörler
- Hem gaz hem de sıvı yakıtları aynı anda yakmak üzere tasarlanmış çift yakıtlı brülörlerin gaz bölümünün işletimi
Bu standart, aynı anda gaz ve sıvı yakıt kullanabilen çift yakıtlı brülörler için özel gereklilikler de içermektedir. Standartta öne çıkan önemli bir unsur, brülörlerin NOx sınıfının belirlenmesidir; bu sınıflama aşağıdaki tabloda gösterilmiştir.
|
NOx sınıfı |
NOx emisyon seviyeleri mg/kWh açısından |
|
|
Doğal gaz |
LPG |
|
|
1 |
≤ 170 |
≤ 230 |
|
2 |
≤ 120 |
≤ 180 |
|
3 |
≤ 80 |
≤ 140 |
|
4 |
≤ 60 |
≤ 110 |
Buna ek olarak, standarda göre brülör, talimatlarda belirtilen voltajda çalışırken CO emisyonları 100 mg/kWh değerini aşmamalıdır.
2- EN 267 Standardı
EN 267 standardı, EN 676 ile benzerlik gösterir, ancak özellikle yanma havası fanına sahip sıvı yakıt brülörleri için tasarlanmıştır. Bu standarda uyum, sıvı yakıt brülörlerinde kaliteyi artırır, emisyonları azaltır ve verimliliği yükseltir. EN 267 standardı aşağıdaki durumlar için geçerlidir
- Yanma odasında kurulu tek brülör
- Ek gereksinimleri olan ekipmanlarda kurulu tek brülör
- Yalnızca sıvı yakıtla çalışan tek yakıtlı ve çift yakıtlı brülörler
- Hem gaz hem de sıvı yakıtları aynı anda yakmak üzere tasarlanmış çift yakıtlı brülörlerin sıvı yakıt bölümünün işletimi
Bu standarda göre, 20°C’de viskozitesi 1,6 ila 6 cSt olan sıvı yakıt için CO ve NOx emisyonları, aşağıdaki tabloda belirtilen değerleri aşmamalıdır.
|
Sınıf |
NOx (mg/kWh) |
CO (mg/kWh) |
|
1 |
≤ 250 |
≤ 110 |
|
2 |
≤ 185 |
≤ 110 |
|
3 |
≤ 120 |
≤ 60 |
|
Xa |
__ |
≤ 110 |
| a: Endüstriyel uygulamalarda kullanılan bu sınıfta, proses ve yakıt bileşiminin bilinmeyen parametreleri nedeniyle NOx için belirli bir değer belirlenmemiştir. | ||
3- ISO 22967 Standardı
ISO 22967, ‘Zorlamalı çekişli Gaz Brülörleri’ başlığıyla Uluslararası Standardizasyon Organizasyonu (ISO) tarafından geliştirilmiş ve yayımlanmıştır. EN 676 ile benzerlik gösteren bu standart, özellikle gaz yakıtlı brülörlerin çalıştırılması için tasarlanmıştır.
Bu standart kapsamında brülörlerin emisyon sınıfı, aşağıdaki tabloda verilen değerlere göre belirlenir.
|
Emisyon sınıfı |
NOx emisyon seviyesi (mg/kWh) |
CO emisyon seviyesi (mg/kWh) |
|
|
Doğal gaz |
LPG |
Doğal gaz- LPG |
|
|
0 |
≤ 240 |
≤ 300 |
≤ 350 |
|
1 |
≤ 170 |
≤ 230 |
≤ 100 |
|
2 |
≤ 120 |
≤ 180 |
≤ 100 |
|
3 |
≤ 80 |
≤ 140 |
≤ 100 |
4- ISO 22968 Standardı
Zorlamalı Çekişli Yağ Brülörleri” başlıklı ISO 22968 standardı, sıvı yakıtla çalışan brülörlerin performansını belirlemek için tasarlanmıştır. Bu standart, EN 267’ye benzer olup özellikle sıvı yakıt brülörleri için geçerlidir.
Bu standartta, emisyon sınıfları aşağıdaki tabloya göre belirlenmiştir.
|
sınıf |
NOx (mg/kWh) |
CO (mg/kWh) |
|
0 |
>250 |
≤ 350 |
|
1 |
≤ 250 |
≤ 110 |
|
2 |
≤ 185 |
≤ 110 |
|
3 |
≤ 120 |
≤ 60 |
5- Brülör Tamamlayıcı Sistemleri Standardı
Endüstriyel brülörler standartları, kontrol sistemleri, vanalar ve diğer ilgili ekipmanlar gibi bu brülörlerin tamamlayıcı bileşenlerinin kalite ve performansını sağlamak için bir dizi standart geliştirilmiştir. Bu Avrupa standartlarından bazı örnekler şunlardır:
- EN 298: Gazlı veya sıvı yakıt yakan brülörler ve cihazlar için otomatik brülör kontrol sistemleri
- EN 161: Gaz brülörleri ve gazlı cihazlar için otomatik kapanma vanaları
- EN 13611: Gaz brülörleri ve gazla çalışan cihazlar için güvenlik ve kontrol cihazları – Genel gereksinimler
- EN 1854: Gazlı ve/veya sıvı yakıt yakan brülörler ve cihazlar için güvenlik ve kontrol cihazları
- EN 1643: Gaz ve/veya sıvı yakıt yakan brülörler ve cihazlar için güvenlik ve kontrol cihazları. Otomatik kapanma vanaları için vana test sistemleri
- EN 14459: Gaz veya sıvı yakıt yakan brülörler ve cihazlar için güvenlik ve kontrol cihazları – Elektronik sistemlerdeki kontrol fonksiyonları – Sınıflandırma ve değerlendirme yöntemleri
- EN 16340: Gaz veya sıvı yakıt yakan brülörler ve cihazlar için güvenlik ve kontrol cihazları. Yanma ürünü algılama cihazları
- EN 16304: Gaz brülörleri ve gazla çalışan cihazlar için otomatik havalandırma vanaları
- EN 16678: Gaz brülörleri ve gazla çalışan cihazlar için güvenlik ve kontrol cihazları. 500 kPa’nın üzerindeki ve 6.300 kPa’ya kadar olan işletme basıncı için otomatik kapanma vanaları
- EN 16830: Gaz veya sıvı yakıt yakan brülörler ve cihazlar için güvenlik ve kontrol cihazları. Elektronik sistemlerdeki kontrol fonksiyonları. Sıcaklık Kontrol fonksiyonu

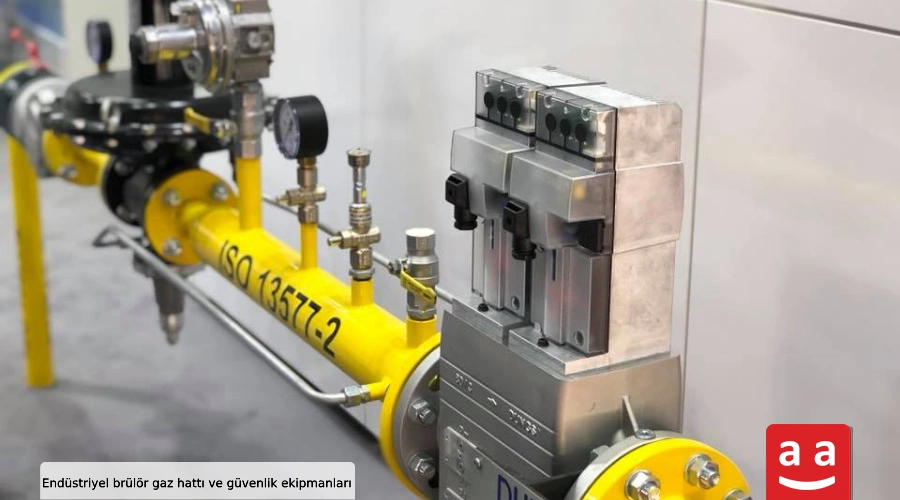

- ISO 13577-2: Endüstriyel fırınlar ve proses ekipmanlarındaki yanma ve yakıt iletim sistemleri için güvenlik gereksinimleri
Bu standartların genellikle Uluslararası Standardizasyon Örgütü (ISO) tarafından belirlenmiş eşdeğerleri de bulunmaktadır, ancak kısalık açısından bu makalede onlara yer verilmemiştir.
Endüstriyel Brülörlerin Ulusal Standartlar
Endüstriyel Brülörler Standartları (Uluslararası standartlara ek olarak), çeşitli ülkelerdeki endüstriyel brülörler için ulusal standartlar da büyük önem taşımaktadır. İran’da Ulusal Standartlar Kurumu, Avrupa EN standartlarına eşdeğer olan ve farklı endüstrilerdeki brülörlerin teknik ve güvenlik gereksinimlerini kapsayan 7594 ve 7595 gibi standartlar geliştirmiştir.
Ulusal Standart 7595, “Zorlamalı Çekişli Brülörleri, Özellikler ve Test Yöntemleri” başlığıyla, Avrupa standardı EN 676 ile eşdeğerdir. Bu standart, doğal gaz ve LPG gibi yakıtları kullanan, hava üfleyicili gaz brülörleri için tasarım gereksinimlerini, test prosedürlerini ve kirletici emisyon sınırlarını belirlemektedir.
Benzer şekilde, Ulusal Standart 7594, sıvı yakıt (örneğin motorin) kullanan zorlamalı brülörler için gereksinimleri tanımlar. Bu standart, “Sıvı Yakıtlı Zorlamalı Brülörler, Özellikler ve Test Yöntemleri” başlığıyla, Avrupa standardı EN 267 ile eşdeğerdir.
Ayrıca, Ulusal Standartlar Kurumu, genellikle Avrupa standartlarına eşdeğer olan brülör tamamlayıcı sistemleri için çeşitli standartlar yayımlamıştır. Bu standartlardan bazıları şunlardır:
- Standart 10254: Gaz veya sıvı yakıt kullanan brülörler ve ekipmanlar için otomatik kontrol sistemleri
- Standart 12771: Gaz brülörleri ve gazla çalışan cihazlar için emniyet ve kontrol ekipmanları
- Standart 12863: Gaz brülörleri ve gazla çalışan ekipmanlar için basınç sensörlü cihazlar
- Standart 15418: Gaz brülörleri ve gazla çalışan cihazlar için kontrol ve emniyet ekipmanları – Otomatik kapanma vanaları için sızdırmazlık doğrulama sistemleri
- Standart 22147: Gaz veya sıvı yakıtlarla çalışan brülörler ve cihazlar için kontrol ve güvenlik cihazları – Elektronik sistemlerdeki kontrol fonksiyonları – Sınıflandırma ve değerlendirme yöntemleri
- Standart 22351: Gaz veya sıvı yakıtlarla çalışan brülörler ve cihazlar için kontrol ve güvenlik cihazları – Yanma ürünü algılama cihazları
- Standart 22352: Gaz brülörleri ve gazla çalışan cihazlar için otomatik havalandırma vanaları
- Standart 22353: Gaz brülörleri ve gazla çalışan cihazlar için kontrol ve güvenlik cihazları – 500 kPa ile 6300 kPa arasındaki işletme basınçları için otomatik kapanma vanaları
- Standart 22891: Gaz veya sıvı yakıt kullanan brülörler ve cihazlar için güvenlik ve kontrol cihazları – Elektronik sistemlerdeki kontrol fonksiyonları – Sıcaklık kontrol fonksiyonları
- Standart 6800: Brülörler ve gazla çalışan cihazlar için otomatik kapanma vanaları
Endüstriyel Brülör Standartları: Ulusal ve Uluslararası Gereksinimler
Endüstriyel brülörler (endüstriyel brülörlerin ulusal ve uluslararası standartları), çeşitli endüstrilerde termal enerji sağlamakla sorumlu temel ekipmanlar arasında yer almaktadır. Bu cihazların optimal performans ve güvenliğini sağlamak amacıyla, saygın ulusal ve uluslararası kuruluşlar tarafından çeşitli standartlar geliştirilmiştir. Özellikle Amerikan Petrol Enstitüsü (API), Ulusal Yangından Korunma Derneği (NFPA) ve İran Petrol Bakanlığı gibi kurumlar, brülörler ve ilgili ekipmanlar için bir dizi standart belirlemiştir.
İran Petrol Bakanlığı tarafından rafineri ve petrokimya uygulamaları için geliştirilen IPS-G-ME-210 gibi standartlar, özellikle rafinerilerde ve petrol ve gaz endüstrisinde kullanılan brülörler için tasarlanmıştır. Bu standartlar, brülörlerin güvenliği, performansı ve tasarımı için özel gereksinimleri belirlemektedir.
Ayrıca, Avrupa Standardizasyon Komitesi (CEN) ve Uluslararası Standardizasyon Örgütü (ISO) gibi kuruluşlar da brülörler için küresel standartlar geliştirmiştir. Bu standartlar, farklı endüstrilerde brülörlerin optimal performans ve güvenliğini sağlamak için önemlidir.
Özellikle petrol ve gaz endüstrilerinde, API-RP-535 gibi yaygın olarak tanınan ve sık kullanılan standartlar, petrokimya ünitelerinde fırın brülörlerinin tasarımı ve bakımı için uygulanmaktadır. Bu standartlar yalnızca performansa değil, aynı zamanda ekipmanın güvenliğine de özel önem vermektedir.
Patlama riski bulunan endüstriyel ortamlarda, ATEX direktifleri uygulanmakta olup, bu ortamlar için ekipmanın güvenlik gereksinimlerini belirleyerek kazaların önlenmesini sağlamaktadır.
Genel olarak, brülörlerin tasarımı, kurulumu ve bakımı sırasında çeşitli standartlara uyulması, farklı endüstrilerde hem optimal performansı hem de ekipman güvenliğini garanti eder.
Raadman Brülörleri ve Uluslararası Standartlar
Endüstriyel brülörler, çok çeşitli endüstrilerde kritik öneme sahip bileşenlerdir; bu nedenle tasarım ve performanslarında ve endüstriyel brülörlerin ulusal ve uluslararası standartlarına uyum sağlanması hayati önem taşır. Bu standartlar, brülörlerin güvenliğini, güvenilirliğini ve verimliliğini artırmakla kalmaz, aynı zamanda emisyonların azaltılmasına ve çevrenin korunmasına da önemli ölçüde katkıda bulunur.
EN 676 ve ISO 22967 gibi yaygın olarak tanınan uluslararası standartlardan, API ve ATEX gibi özel kılavuzlara kadar her standart, brülörlerin tasarımı, testi ve işletilmesi için kesin gereksinimler ve en iyi uygulama rehberleri sunar. Bu standartlara sıkı bir şekilde uyum sağlamak, endüstriyel brülörlerin optimal performans, dayanıklılık ve güvenlik sunmasını garanti eder.
Sonuç olarak, bu standartlar yalnızca kalite kontrol için bir ölçüt olmakla kalmaz, aynı zamanda endüstriyel güvenin temeli olarak da işlev görür ve güvenli, verimli ve sürdürülebilir ekipman kullanımını mümkün kılar. Radman brülörleri, bu gereksinimlere tam olarak uyum sağlayarak hem yurtiçi hem de uluslararası pazarlarda talepleri karşılamakta ve farklı endüstriler için güvenilir ve tercih edilen bir seçenek olarak tanınmaya devam etmektedir.
Endüstriyel Brülörlerin Ulusal ve Uluslararası Standartları la İlgili Sıkça Sorulan Sorular (FAQ)
1- Gaz brülörler için temel uluslararası standartlar nelerdir?
Zorlamalı gaz yakıtlı brülörler için iki temel ve yaygın olarak tanınan standart EN 676 (Avrupa standardı) ve ISO 22967 (uluslararası standart) olarak öne çıkar. Bu standartlar, güvenilir ve verimli brülör çalışmasını sağlamak için teknik özellikler, güvenlik gereksinimleri ve emisyon sınıflandırmalarını belirler.
2- Vanalar ve kontrol cihazları gibi brülörün tamamlayıcı bileşenleri için ayrı standartlar var mıdır?
Evet. Brülörün kendisinin ötesinde, otomatik kontrol sistemleri (EN 298), gaz kesme vanaları (EN 161) ve basınç sensörleri (EN 1854) gibi tüm kritik bileşenler kendi Avrupa ve uluslararası standartlarına tabidir. Bu, brülör sisteminin güvenliğini, performansını ve bütünlüğünü garanti eder.
3- ATEX Direktifi nedir ve brülörler için ne zaman uygulanır?
ATEX direktifi, petrol, gaz ve petrokimya endüstrileri gibi patlayıcı ortamlarda kullanılacak ekipmanlar için Avrupa düzenlemesidir. Bu tür ortamlara kurulan brülörler ve tamamlayıcı ekipmanlar, kıvılcım oluşumunu önlemek ve patlama riskini minimize etmek için ATEX sertifikalı olmalıdır.
4- ISO 22967 ve ISO 22968 arasındaki fark nedir?
ISO 22967 gaz yakıtlı brülörler için geçerlidir, ISO 22968 ise sıvı yakıtlı brülörleri kapsar. Her iki standart da güvenli ve verimli çalışmayı sağlamak için emisyon sınıflandırmaları ve performans gereksinimlerini belirler.
5- İran’daki endüstriyel brülörler için ulusal standartlar nelerdir?
İran standartları 7594 (sıvı yakıtlı brülörler için) ve 7595 (gaz yakıtlı brülörler için), EN 267 ve EN 676 ile eşdeğerdir. Bu standartlar, brülörlerin güvenilir ve uyumlu çalışmasını sağlamak amacıyla tasarım, güvenlik ve test gereksinimlerini tanımlar.
