Rotary Cup brülör, dönen bir kap tarafından oluşturulan merkezkaç kuvvetini kullanarak, akaryakıt (mazut) gibi ağır ve kirlenmiş sıvı yakıtları yüksek basınçlı yakıt pompalarına ihtiyaç duymadan ince damlacıklar hâlinde atomize eden mekanik bir yanma sistemidir. Endüstriyel kazanlar veya denizcilik uygulamalarında yakıt kalitesinin düşmesi, yakıt viskozitesinin yüksek olması veya nozüllerin sık sık tıkanması gibi sorunlarla karşılaşıyorsanız, Rotary Cup brülörler etkili bir çözüm olabilir. Yaygın bir yanlış inanışın aksine, rotary cup brülörler yalnızca sıvı yakıtlar için kullanılır ve doğal gaz veya LPG gibi gaz yakıtlar için pratikte herhangi bir uygulamaları yoktur. Raadman tarafından hazırlanan bu kapsamlı rehberde, rotary cup brülörlerın çalışma prensibini, temel bileşenlerini, kullanım alanlarını, avantajlarını ve özelliklerini inceleyeceğiz.
Farklı endüstriyel brülör tipleri, kullanım alanları ve sisteminiz için doğru brülörü seçme kriterleri hakkında daha fazla bilgi edinmek için kapsamlı Endüstriyel Brülör Rehberimizi inceleyin.
Rotary Cup Brülör Nedir?
Rotary cup brülör, ağır fuel oil gibi sıvı yakıtları atomize etmek için 3.000–12.000 rpm aralığında yüksek hızla dönen bir kap kullanan bir brülör tipidir. Bu sistem, geleneksel basınçlı nozul ve yüksek basınçlı yakıt pompalarına ihtiyaç duymadan çalışır. Sıvı yakıt, yüksek hızla dönen metal bir kaba verilir ve burada oluşan merkezkaç kuvveti sayesinde kabın yüzeyi boyunca son derece ince bir film tabakası hâline yayılır. Yakıt kabın kenarına ulaştığında, mikron boyutunda çok ince damlacıklar şeklinde dışarı atılır ve böylece yüksek verimli bir atomizasyon gerçekleşir. Atomize edilen yakıt daha sonra birincil ve ikincil yanma havasıyla karışarak stabil, kısa ve konik şekilli bir alev oluşturur.
Ayrıca, rotary cup brülörleriın dizel (mazot) gibi yağ yakıtlarıyla da çalışabildiğini belirtmek önemlidir. Ancak bu teknoloji özel bileşenler gerektirdiği için, dizel yakıtlı uygulamalarda kullanımı genellikle ekonomik açıdan avantajlı değildir. Bununla birlikte, çift yakıtlı (dual-fuel) rotary cup brülörler gaz yakıtla da çalışabilir. Gazla çalışma modunda yanma, yanma kafasına entegre edilmiş özel gaz nozülleri üzerinden sağlanır. Bu nozüller, döner kaptan bağımsız olarak çalışır; yani kaplı atomizasyon sistemi yalnızca sıvı yakıtlar için kullanılır ve gaz yakıtlı çalışmada herhangi bir işlevi yoktur.
Rotary cup brülörler dizel (mazot) gibi yağ yakıtlarıyla da çalışabilse de, çoğu projede bunun yerine özel yağ brülörleri tercih edilmektedir. Yapılarını, çalışma prensiplerini ve seçim kriterlerini daha iyi anlamak için "yağ brülörü nedir" başlıklı makalemizi incelemenizi öneririz.

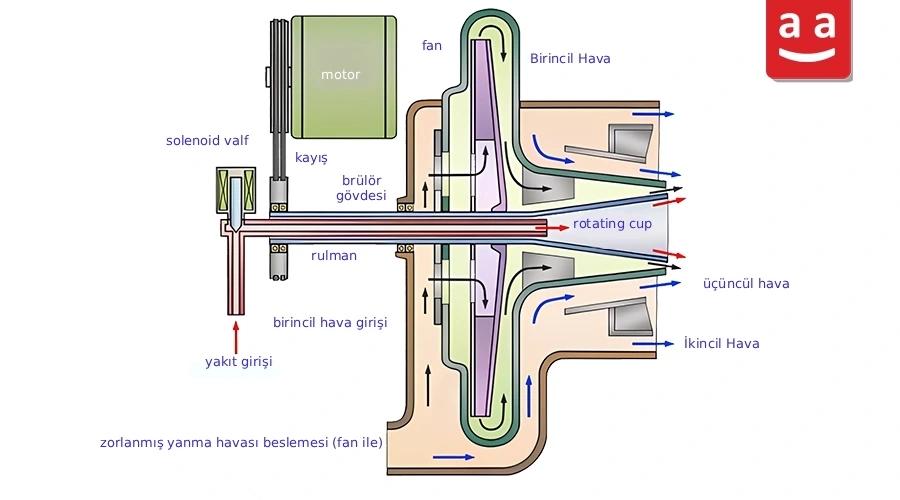

Rotary Cup Brülör Çalışma Prensibi
Yakıtı yüksek basınca ihtiyaç duymadan son derece ince damlacıklar hâlinde atomize etmek için merkezkaç kuvvetinden yararlanır. Süreç genel olarak aşağıdaki adımlardan oluşur:
1- Yakıtın döner kaba girişi
Yakıt, filtre ve gerekiyorsa ön ısıtıcıdan geçtikten sonra düşük basınçta (genellikle 2–5 bar) merkezde bulunan bir boru üzerinden dönen metal kabın iç yüzeyine püskürtülür.
2- Merkezkaç Kuvveti ile Atomizasyon

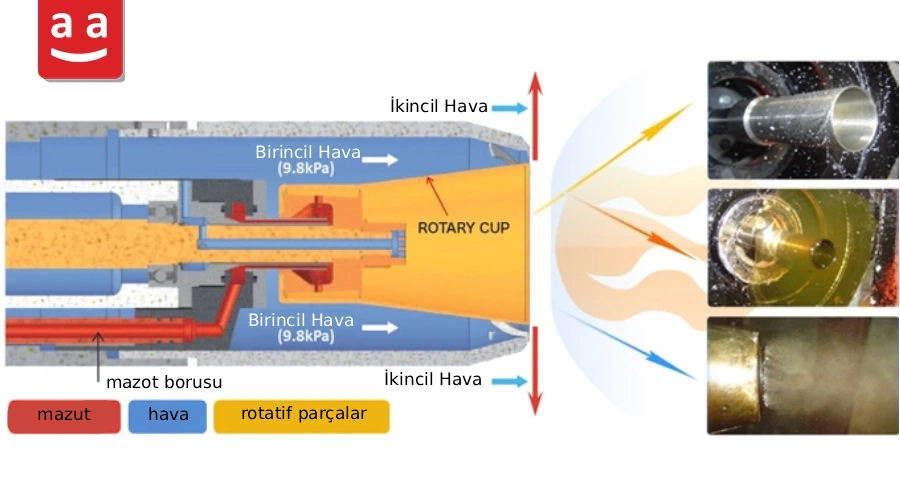

Dönen kap, bir elektrik motoru tarafından yüksek hızda (3.000–12.000 rpm) çevrilir. Merkezkaç kuvvetinin etkisiyle yakıt, kabın iç yüzeyine doğru zorlanır, burada son derece ince bir film tabakası hâline yayılır ve kabın kenarından dışarı atılır. Bu aşamada merkezkaç kuvveti, yakıtı 20–150 mikron aralığında ince damlacıklara ayırır. Genel olarak, kap dönüş hızı arttıkça elde edilen damlacık boyutu da küçülür.
3- Birincil Hava (Primary Air)
Toplam yanma havasının yaklaşık %15–25’i, görece yüksek basınçla döner kap etrafındaki kanallar üzerinden sisteme verilir. Bu hava, yanma için gerekli havanın bir kısmını sağlamanın yanı sıra iki kritik işlev görür:
- Yakıtın atomizasyonunu destekleyerek daha ince ve daha homojen damlacıkların oluşmasına katkı sağlar.
- Yakıt püskürtmesini hızlandırarak şekillendirir ve yanma bölgesine doğru yönlendirilen kararlı, içi boş koni (hollow cone) formunda bir püskürtme deseni oluşturur.
4- İkincil Hava (Secondary Air)
Toplam yanma havasının kalan %75–85’lik kısmı, hava girişleri ve ayarlanabilir damperler aracılığıyla yanma odasına verilir. Bu hava, yakıt konisi ile temas ederek yanmanın tamamlanmasını sağlar.
5- Yanma ve Alev Oluşumu
Yanmanın başlatılması için hava–yakıt karışımı, bir elektrik kıvılcımı veya pilot brülör yardımıyla ateşlenir. Sonuç olarak stabil, nispeten kısa, konik formda ve kararlı bir alev oluşur.

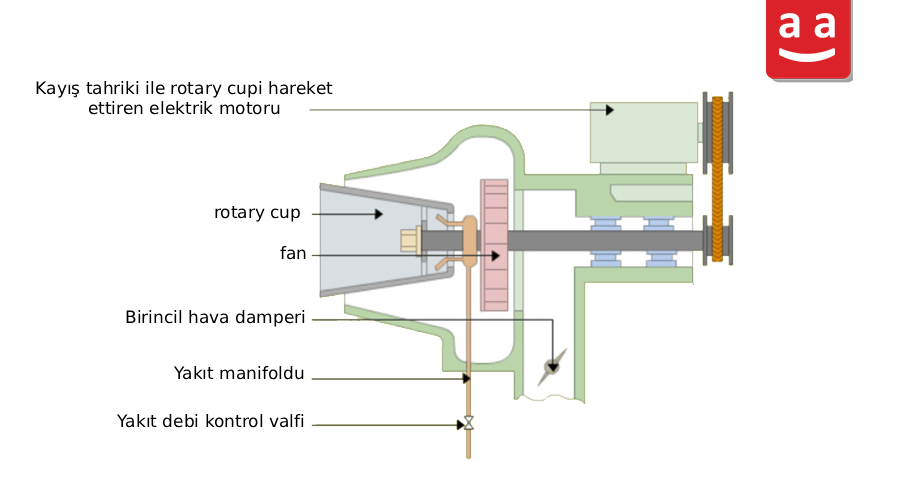

Rotary Cup Brülörün Bileşenleri
Bu tip brülörde, yakıt pompası, solenoid valfler, kontrol paneli, yanma havası fanı, pilot brülör ve benzeri, klasik sıvı yakıtlı brülörlerde bulunan standart bileşenleri içerir.
Ancak yakıtı atomize etme yöntemi farklı olduğu için, yüksek basınçlı pompa veya geleneksel nozul sistemi kullanılmaz. Bunun yerine, rotary cup atomizasyonunu mümkün kılan bazı özel bileşenler bulunur. Bu bileşenler aşağıda açıklanmıştır:

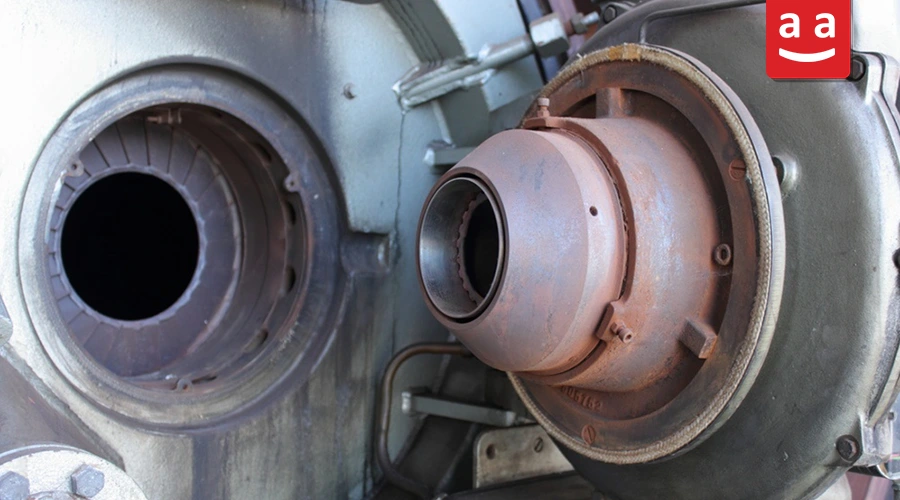

Döner Kap (Rotating Cup)
Döner kap, brülörün en temel bileşenidir. Genellikle silindirik veya hafif konik formda olup paslanmaz çelikten üretilir. Daha önce açıklandığı gibi, görevi merkezkaç kuvvetini kullanarak yakıtı son derece ince damlacıklara ayırmak ve böylece stabil ve homojen bir yanma sağlamaktır.
Cup Drive Motor
Bu küçük elektrik motoru genellikle 0,3–1,5 kW güç aralığındadır ve yüksek devirlerde (3.000–12.000 rpm) çalışır. Yüksek dönme hızı sayesinde yakıtın etkin şekilde atomize edilmesini ve ince damlacıkların oluşmasını sağlar.
Şaft ve Kaplin (Shaft & Coupling)
Şaft , motorun oluşturduğu dönme hareketini döner kaba iletir. Kaplin ise mil ile kap arasındaki bağlantıyı sağlayarak sistemin yüksek hızlarda stabil ve güvenli şekilde dönmesini mümkün kılar.
Yakıt Borusu (Fuel Tube)
Yakıt borusu, yakıtı döner kabın merkezine iletir ve doğrudan kabın içine püskürtülmesini sağlar.
Rotary Cup Brülörlerin Endüstriyel Kullanım Alanları
Daha önce de belirtildiği gibi, rotary cup brülörler nispeten eski bir teknolojidir. Temel kullanım alanları, fuel oil (mazut) gibi ağır ve düşük kaliteli sıvı yakıtların yakılmasıdır ve gaz yakıtlarla herhangi bir işlevleri yoktur. Günümüzde sıvı yakıt kalitesindeki iyileşmeler ve alternatif atomizasyon teknolojilerindeki gelişmeler nedeniyle, bu tip brülörlerin kullanımı çoğu endüstride ekonomik açıdan yeterince avantajlı değildir; ancak bazı özel uygulamalarda hâlen tercih edilmektedir.
Bu brülörlerin başlıca kullanım alanları, ağır sıvı yakıtlara dayalı çalışan endüstriyel tesislerdir, örneğin:

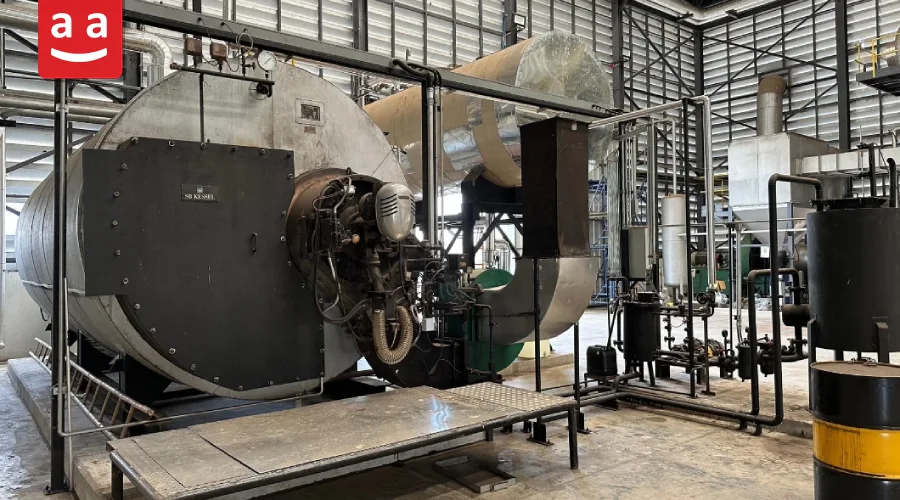

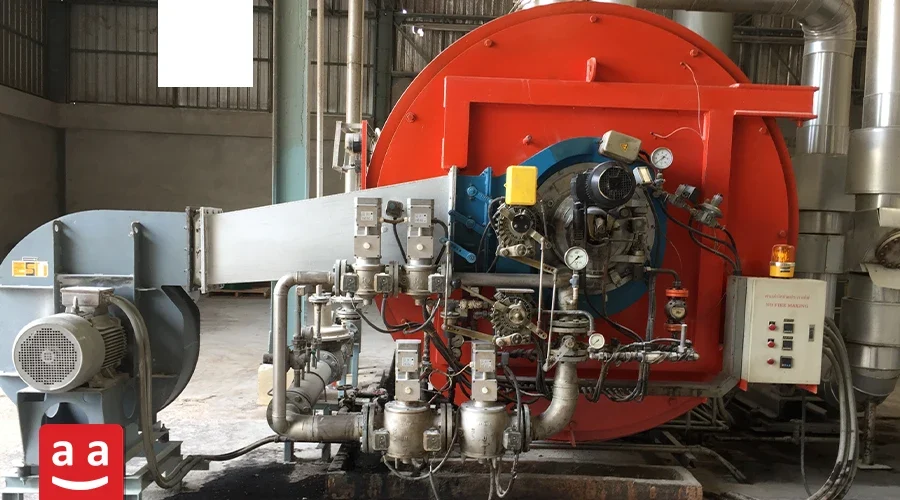

- Endüstriyel Kazanlar: Fuel oil (mazut) gibi ağır sıvı yakıtların kullanıldığı endüstriyel kazanlarda, rotary cup brülörler mevcut seçeneklerden biri olarak değerlendirilebilir.
- Denizcilik ve Gemi Uygulamaları: Rotary cup brülörlerin önemli bir kullanım alanı denizcilik ve açık deniz (offshore) sektörüdür. Bu brülörler; tankerler, dökme yük gemileri, LNG taşıyıcıları ve yüzer üretim, depolama ve boşaltma üniteleri (FPSO/FSO) gibi gemilerde yaygın olarak kullanılmaktadır. Bu gemilerin birçoğunda yardımcı kazanlar rotary cup brülörlerle donatılmıştır. Denizcilik sektöründe yüksek viskoziteli ve kalitesi değişken ağır yakıtların yaygın olarak kullanılması ve bu brülörlerin zorlu çalışma koşullarında dahi stabil yanma performansı sunabilmesi, rotary cup brülör teknolojisinin bu alanda tercih edilmesinde önemli bir rol oynamıştır.
- Endüstriyel Fırınlar: Rotary cup brülörler, çalışma koşullarının uygun olması kaydıyla, fuel oil (mazut) gibi ağır sıvı yakıtlarla çalışan çeşitli endüstriyel fırınlarda da kullanılabilmektedir.
Rotary Cup Brülörlerin Avantajları
Nispeten eski bir teknoloji olmasına rağmen bu tip brülörlerin bazı endüstrilerde hâlen tercih edilmesini sağlayan başlıca avantajları aşağıda sıralanmıştır:
- Yakıt esnekliği: Rotary cup brülörler, modern basınçlı atomizasyon sistemlerine kıyasla yakıt yoğunluğu ve viskozitesi açısından daha az kısıtlayıcıdır. Ağır yakıtları yakabilme kabiliyeti sayesinde daha geniş ve genellikle daha ekonomik yakıt seçeneklerinin kullanımına imkân tanır.
- Nozul tıkanma riskinin düşük olması: Bu tip brülörlerde yakıt geçiş yolları ve besleme açıklıkları, basınçlı atomizasyon sistemlerine göre daha geniştir. Bu da özellikle düşük kaliteli yakıt kullanıldığında tıkanma riskini önemli ölçüde azaltır.
Bu avantajların ne ölçüde gerçekleşeceği; çalışma koşullarına, brülör ayarlarına, ekipman durumuna ve kullanılan yakıtın özelliklerine bağlı olarak değişiklik gösterebilir.
Rotary Cup Brülörlerin Dezavantajları
Rotary cup brülörlerin başlıca dezavantajları ve sınırlamaları aşağıda sıralanmıştır:
- Karmaşık tasarım ve çok sayıda hareketli parça: Bu brülörler daha karmaşık bir mekanik yapıya sahiptir ve çok sayıda hareketli bileşen içerir. Bu durum, bakım ihtiyacını ve bakım sıklığını artırabilir.
- Daha yüksek titreşim ve ses seviyesi: Yüksek hızda dönen kap yapısı nedeniyle bu brülörler genellikle daha fazla titreşim üretir ve çalışma sırasında daha yüksek ses seviyelerine sahiptir.
- Daha yüksek maliyet: İlk yatırım maliyeti, basınçlı, buharlı veya hava atomizasyonlu diğer sıvı yakıt brülörlerine kıyasla genellikle daha yüksektir. Ayrıca çok sayıda hareketli parçaya sahip olması nedeniyle bakım ve onarım süreçleri daha karmaşık ve maliyetli olabilir.
- Ağır yakıtlarda sınırlı ekonomik uygunluk: Rotary cup brülörler, hafif ve temiz sıvı yakıtlar için ekonomik bir çözüm sunmaz. Ayrıca sıvı ve gaz yakıtın birlikte kullanıldığı (dual-fuel) sistemlerde de genellikle daha az tercih edilir.
- Daha büyük ve hacimli yapı: Genel olarak daha büyük bir gövdeye sahip oldukları için, alanın kısıtlı olduğu ve kompakt tasarım gerektiren tesislerde montaj ve yerleşim açısından dezavantaj oluşturabilir.
Rotary Cup Brülörler: Ağır Yakıt Yanması İçin Kanıtlanmış Bir Çözüm
Bu tip brülör, günümüzde hâlen kullanılan en eski sıvı yakıt atomizasyon teknolojilerinden biridir. Yüksek viskoziteli ve ağır yakıtları işleyebilme kabiliyeti sayesinde belirli endüstriyel uygulamalarda pratik bir çözüm olmaya devam etmektedir.
Geleneksel yakıt nozulları yerine yüksek hızla dönen bir kap kullanması sayesinde, yakıt geçiş kanallarında tıkanma riskine karşı daha dayanıklıdır ve yakıt kalitesinin değişken olduğu durumlarda bile stabil yanma sağlayabilir. Bu teknoloji özellikle yüksek viskoziteli olduğu için atomizasyona ihtiyaç duyan sıvı yakıtlar için geliştirilmiştir ve gaz yakıtlı yanma uygulamalarında herhangi bir kullanım alanı bulunmamaktadır.
Ancak daha yüksek mekanik karmaşıklık, artan bakım gereksinimleri ve alternatif atomizasyon teknolojilerindeki sürekli gelişmeler, rotary cup brülörlerin birçok endüstride kullanımını azaltmıştır. Günümüzde bu brülörler ağırlıklı olarak fuel oil (mazut) gibi ağır sıvı yakıtlara bağımlı tesislerde ve bu tür yakıtların yaygın olarak kullanıldığı denizcilik ve gemi sektöründe tercih edilmektedir.
Sonuç olarak, rotary cup brülör seçimi; yakıt özellikleri, çalışma koşulları, bakım gereksinimleri ve genel ekonomik değerlendirmeler dikkate alınarak yapılmalıdır. Uygulamaya doğru şekilde entegre edildiğinde, rotary cup teknolojisi güvenilir çalışma ve yüksek verimlilik sağlayabilir.
Rotary Cup Brülörler Hakkında Sık Sorulan Sorular
1- Rotary cup brülör nedir ve nasıl çalışır?
Rotary cup brülör, özellikle ağır ve yüksek viskoziteli sıvı yakıtlar için tasarlanmış endüstriyel bir brülör tipidir. Yakıt, yüksek hızla dönen bir kaba beslenir ve burada merkezkaç kuvveti etkisiyle ince damlacıklar hâlinde atomize edilir. Bu atomizasyon yöntemi, yakıt hatlarında tıkanma ve alev kararsızlığı gibi yaygın sorunları azaltarak, rotary cup brülörleri zorlu yakıt koşulları için uygun bir çözüm hâline getirir.
2- Rotary cup brülörde hangi yakıt türleri kullanılabilir?
Rotary cup brülörler temel olarak fuel oil (mazut) gibi ağır sıvı yakıtlar için tasarlanmıştır. Merkezkaç kuvvetine dayalı atomizasyon prensibi sayesinde, yüksek viskoziteli yakıtlarda dahi etkili yakıt parçalanması ve stabil yanma sağlar.
Bu brülörler dizel (mazot) gibi daha hafif yağ yakıtlarıyla da çalışabilse de, gerekli özel ekipmanlar nedeniyle bu kullanım genellikle ekonomik açıdan tercih edilmez. Bu nedenle dizel yakıtlı uygulamalarda çoğunlukla özel yağ brülörleri (oil burners) daha uygun bir çözüm olarak öne çıkar.
3- Rotary cup brülör nasıl bakım yapılır?
Rotary cup brülörlerin bakımı genellikle karmaşık değildir ve düzenli periyodik kontrollerle sınırlıdır. En temel bakım işlemi, atomizasyon performansını etkileyebilecek kurum, tortu ve yakıt birikintilerinin önlenmesi amacıyla yakıt hatlarının ve döner kabın düzenli olarak temizlenmesidir.
