Yağ Brülörü Nedir ve Nasıl Çalışır

Birçok bina ve sanayi tesisinde, motorin hâlâ ısı üretiminde başlıca kaynaklardan biridir. Yağ brülörleri, bu yakıtı atomize ederek yakar ve çeşitli sistemlerin ihtiyaç duyduğu ısıyı güvenilir ve kesintisiz bir şekilde sağlayan güçlü ve sabit bir alev oluşturur. Bu makalede, farklı türdeki motorin brülörlerini, bileşenlerini ve parçalarını, kullanım alanlarını, bakım ve onarım yöntemlerini ve en yaygın modelleri inceleyerek kullanıcıların bilinçli bir tercih yapabilmelerini sağlamayı amaçlıyoruz.

Yağ Brülörü Nedir?

Yağ brülörü, ısıtma sistemleri için gereken ısıyı veya enerjiyi motorin yakarak sağlayan bir tür endüstriyel brülördür. Bu brülörler, özellikle doğal gaza erişimin sınırlı veya mümkün olmadığı yerlerde, evlerde, ticari binalarda ve hatta atölye ve sanayi tesislerinde kullanılır.

Bir yağ brülöründe, yakıt önce filtrelerden geçirilir ve safsızlıkları giderilir. Ardından özel nozullar aracılığıyla yanma odasına yönlendirilir ve bir fan tarafından sağlanan hava ile karıştırılır. Bu yakıt-hava karışımı yanma odasında tutuşur ve ısıtma sistemi için gerekli ısıyı üretir.

Raadman Çift Yakıtlı Brülör (Gaz ve Motorin)

Raadman çift yakıtlı brülörler, şehir içi, yarı endüstriyel ve endüstriyel kullanım için tasarlanmış, hem gaz hem de motorinle çalışabilme özelliği sayesinde yakıt temininde yüksek esneklik sağlar. Gaz erişiminin sınırlı olduğu veya yedek yakıt gerektiği durumlarda, brülörün tam yakıt değiştirme sistemi, tüm güvenlik standartlarına uyarak yakıt değişimini kesintisiz bir şekilde gerçekleştirir.

Bu modellerdeki yanma başlığı ve hava-yakıt karışım sistemi, her iki yakıtla da sabit bir alev, tam yanma ve düşük emisyon sağlayacak şekilde özenle tasarlanmıştır. Kademeli veya elektronik modülasyonlu sistemler, insan müdahalesini en aza indirir ve hava-yakıt oranının hassas bir şekilde kontrol edilmesini garanti eder. Tüm bu tasarımlar, gaz brülörleri için BS-EN 676 ve sıvı yakıt brülörleri için BS-EN 267 standartlarına uygundur.

Bu özelliklere ek olarak, motorinle çalışmada 1:5’e kadar turndown oranına ulaşılması geniş bir ayar aralığı sunar ve farklı kapasitelerde daha ekonomik bir işletme sağlar. Ayrıca, belirli modellerde LPG veya ağır fuel-oil ile uyumlu çok yakıtlı versiyonların üretilebilmesi, her projenin gerçek ihtiyacına göre doğru brülörün seçilmesine imkân tanır.

Gaz ve motorinle birlikte çalışabilme özelliğine sahip Raadman yağ brülörleri, verimliliği artırmak ve enerji tüketimini azaltmak için son derece uygun bir seçenektir. Çift yakıtlı brülörleri incelemek için Raadman çift yakıtlı brülörler sayfasını ziyaret edebilirsiniz.

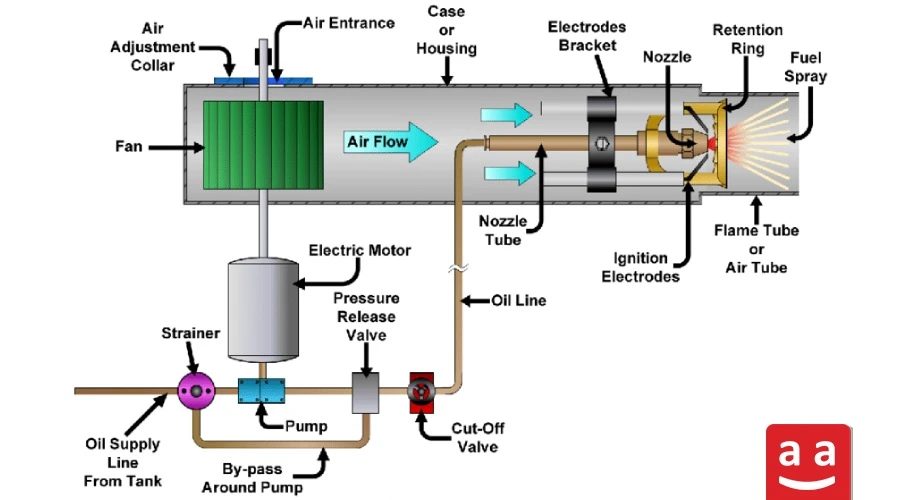

Yağ Brülörünün Bileşenleri

Yağ brülörleri, yakıt temini, hava kontrolü ve sabit alev oluşturma gibi her biri özel bir işlevi olan çeşitli bileşenlerden oluşur. Bu parçaların her biri, brülörün doğru çalışmasını ve kararlı bir yanmayı sağlamada önemli bir rol oynar. Bileşenlerin uyum içinde çalışması, brülörün güvenli, güvenilir ve yüksek verimli bir şekilde çalışmasını mümkün kılar. Aşağıda, bir dizel brülörün en önemli bileşenleri ve her birinin rolü açıklanmaktadır.

1- Hava Besleme Sistemi: Yanma havasını sağlayan fan, elektrik motoru ve hava damperinden oluşur.

2- Yanma Başlığı: Yanma başlığı, hava akış yolu üzerine yerleştirilmiş difüzörler ve swirl’lerden (hava girdapları oluşturan elemanlar) oluşur. Havanın brülörün farklı bölümlerine düzgün bir şekilde dağıtılmasını sağlarken, brülör önünde dönme veya girdaplar oluşturarak, yanma odasına uygun boyutlarda, kararlı bir alev üretir ve emisyonları en aza indirir.

3- Motorin Yakıt Besleme Sistemi: Bu sistem, motorin boru hattı, lance ve motorin nozülünden oluşur ve hem basınçlı atomizasyon hem de hava/ısıtmalı buhar atomizasyon yöntemlerinde kullanılır. Modülasyonlu brülörlerde, gereken yakıt debisini sağlamak için basıncı kontrol eden motorin regülatörü, motorin yakıt besleme sisteminin temel bileşenlerinden biridir.

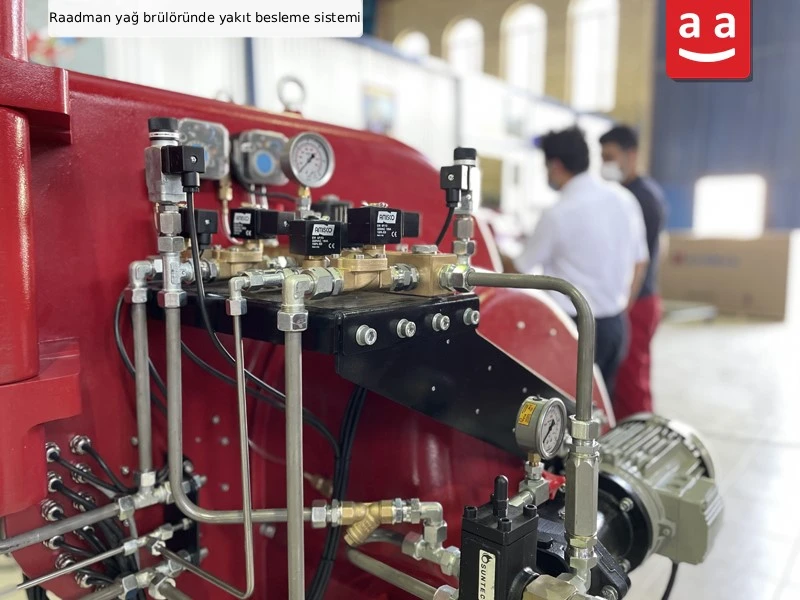

4- Motorin Yakıt Hattı: Yakıt hattı, motorini brülöre ulaştırmaktan sorumludur ve genellikle bir motorin filtresi, pompa ve elektrik motoru, yakıt akışını kontrol eden elektromıknatıs (solenoid) valfler, basınç anahtarları ve hattaki basıncı gösteren manometreleri içerir.

5- Brülör Emniyet Sistemi: Bu sistem, hava sensörleri, hava ve yakıt basınç anahtarları ile alev detektörünü içerir.

6- Brülör Elektrik ve Kontrol Sistemi: Bu sistem, brülörün güç ve kontrol devrelerinden oluşur. Güç devresi; kontaktörler, röleler, sigortalar ve motor yol vericiyi içerir. Kontrol devresi ise röleler ve yanma kontrol işlemcisi sistemlerinden oluşur. Ayrıca, hava ve yakıt damperleri üzerinde bulunan aktüatörler de brülörün kontrol sistemi kapsamında yer alır.

Motorin Yanması Nasıl Gerçekleşir

Motorin hava ile reaksiyona girip verimli bir şekilde yanabilmesi için çok ince damlacıklar hâline getirilmesi gerekir. Bu işleme yakıtın atomizasyonu veya öğütülmesi denir. Damlacıklar ne kadar küçük olursa, yağ ile hava arasındaki temas o kadar artar ve yakıt oksijenle daha iyi karışır. Bunun sonucu olarak yanma daha tam gerçekleşir, yanmamış yakıt, duman ve emisyonlar azalır.

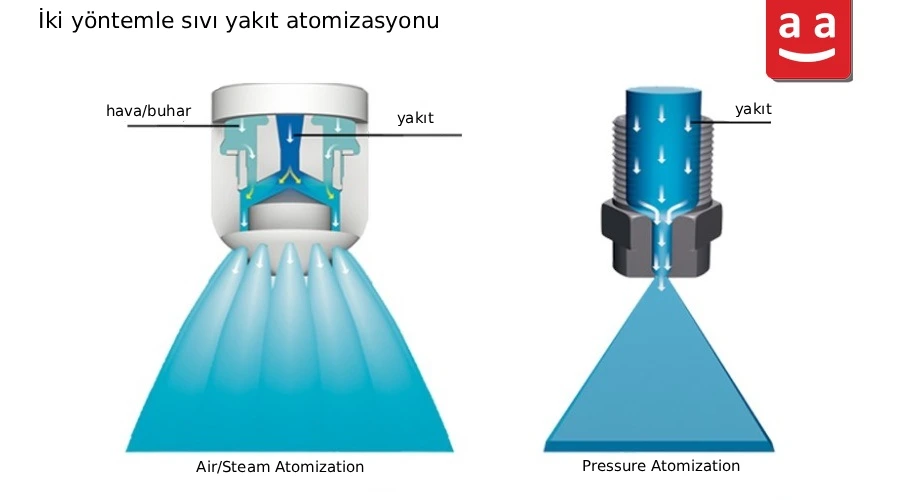

Motorini atomize etmek için çeşitli yöntemler kullanılır; bunlar arasında basınçlı atomizasyon (pressure atomization), hava veya buharlı atomizasyon (air/steam atomization) ve santrifüj atomizasyon (centrifugal atomization) bulunur. Bu yöntemler arasında santrifüj sistemi, rotary cup brülörlerde yaygın olarak kullanılır. Her yöntem aşağıda detaylı olarak açıklanmıştır.

Pressure Atomization

Bu yöntemde, yağlı yakıt çok küçük bir delikten yüksek basınç altında (örneğin yaklaşık 25 bar) geçirilir. Yüksek basınç, yakıtın önce ince akışlar hâline gelmesini ve ardından çok küçük damlacıklara ayrılmasını sağlar. Bu ince damlacıklar, yanma havasıyla daha etkili bir şekilde karışır ve daha homojen bir alev oluşturur.

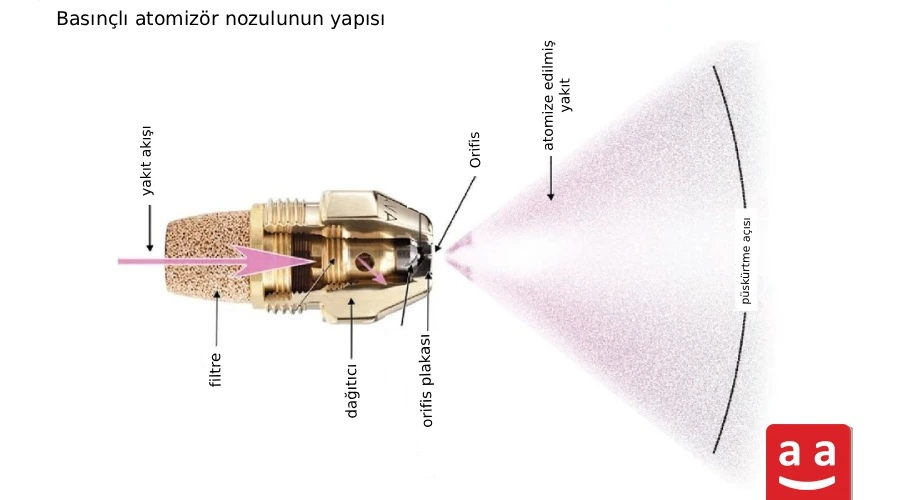

Bu işlemi gerçekleştiren nozulların yapısı (basınçlı atomizerler) aşağıdaki görselde görülebilir.

Air/Steam Atomization

Bu yöntemde, yağlı yakıt, hava veya buhar jeti kullanılarak atomize edilir. Yakıt basıncı genellikle basınçlı atomizasyon yöntemine göre daha düşüktür (örneğin, 10 bar’a kadar) ve hava veya buhar da nozula benzer bir basınçla verilir. Yağ ve hava/buhar karışımı küçük bir delikten geçer ve çok ince damlacıklara ayrılır.

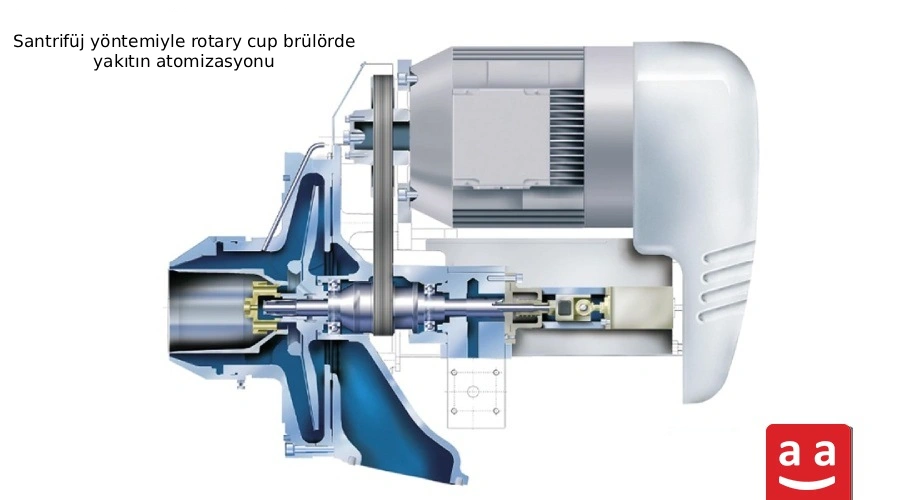

Centrifugal Atomization

Bu yöntem ağırlıklı olarak rotary cup brülörlerde kullanılır. Yakıt, nispeten düşük basınçta dönen bir kaba girer. Kap döndükçe, yakıt akışı iç yüzeye tutunan ince bir tabaka hâline gelir ve santrifüj kuvvetin etkisiyle kenarlara doğru itilir. Kabın kenarında bu yakıt tabakası parçalanarak ince damlacıklara dönüşür. Aynı anda, yüksek hızlı yardımcı hava jeti yakıt akışına çarparak atomizasyon sürecini daha da geliştirir.

Bu yöntem, sahip olduğu özel ve karmaşık tasarım sayesinde mazot gibi ağır yakıtlar için oldukça uygundur; çünkü daha büyük orifislere sahiptir ve yakıt içindeki safsızlıkların geçmesine izin verir. Buna karşılık, dizel gibi daha hafif yakıtlar için rotary cup brülörlerin kullanılması gerekli değildir ve genellikle basınçlı atomizasyon veya hava/buhar ile atomizasyon yöntemleri tercih edilir. Genel olarak, bu tip brülörler safsızlık içeren ağır yakıtlar için özel olarak tasarlanmıştır.

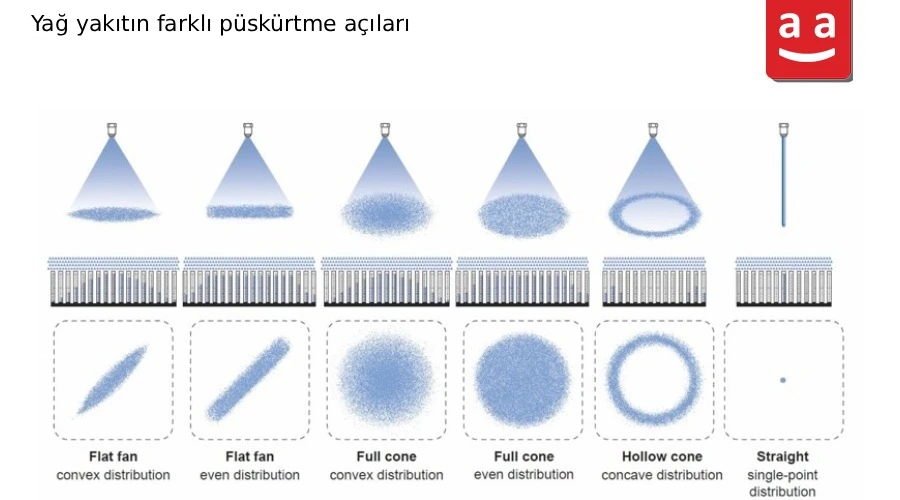

Püskürtme Desenleri ve Alev Kalitesine Etkileri

Yağ yakıtın püskürtme şekli ve deseni; yanma kalitesi, yakıt tüketimi ve kirletici emisyonlar üzerinde önemli bir etkiye sahiptir. Nozul tipi, yakıt basıncı ve hava akış özelliklerine bağlı olarak farklı püskürtme desenleri oluşur. Yaygın olarak kullanılan iki püskürtme deseni şunlardır:

Hollow Cone (Boş Konik Püskürtme): Halka şeklinde ve içi boş bir püskürtme deseni oluşturur; daha ince damlacıklar ve daha homojen bir dağılım sağlar. Düşük hava basıncıyla çalışan brülörler için uygundur.

Full Cone (Dolu Konik Püskürtme): Tam dolu, konik bir püskürtme deseni oluşturur; yanma odasına daha iyi nüfuz eder. Daha güçlü alev gerektiren uygulamalar için uygundur.

Enjeksiyon Açısının Alev Uzunluğu Üzerindeki Etkisi

Düşük açı: Hava girdapları küçülür, daha az hava alev köküne geri döner ve alev uzunluğu artar.

Yüksek açı: Hava nozül ucu bölgesine daha iyi döner, yakıt damlacıkları daha hızlı yanar ve alev kısalır.

Aşırı yüksek açı: Alev, yanma odası duvarlarına çarpar ve hasara yol açabilir.

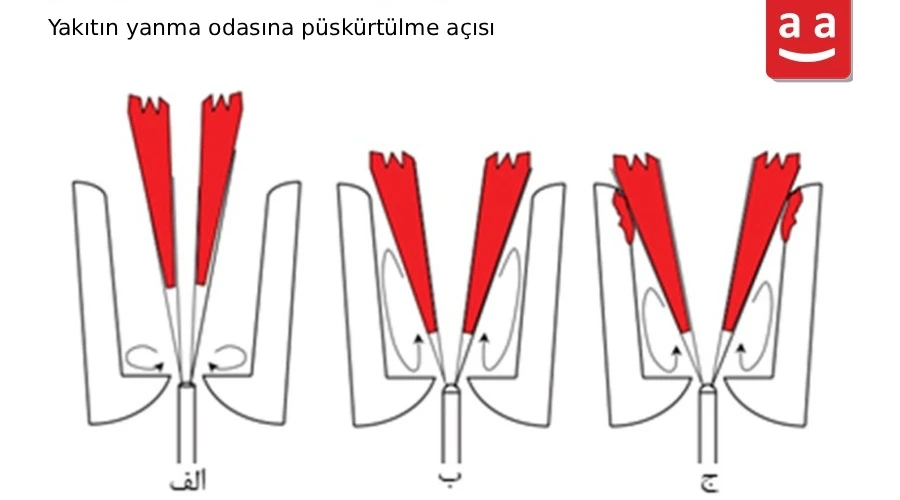

Aşağıdaki şemada, üç farklı enjeksiyon açısı ve ortaya çıkan alev şekilleri gösterilmektedir.

Yağ Brülörlerin Çalışması

Bir yağ brülörün çalışması, birkaç basit ama çok önemli aşamadan oluşur. Bu süreçte, her bir parça belirli bir işlev üstlenir ve sonuçta stabil ve kontrol edilebilir bir alev elde edilir.

1- Motorinin Pompalaması ve Hazırlanması

Başlangıçta, motorin pompası yakıtı uygun basınçta nozula gönderir. Brülörün doğru çalışabilmesi için bu basınç sabit ve hassas olmalıdır.

2- Motorin Yakıtının Nozulda Püskürtülmesi

Nozulda, motorin çok ince damlacıklar halinde püskürtülür. Bu püskürtme, motorinin hava ile daha iyi karışmasına yardımcı olur ve daha tam bir yanma sağlar.

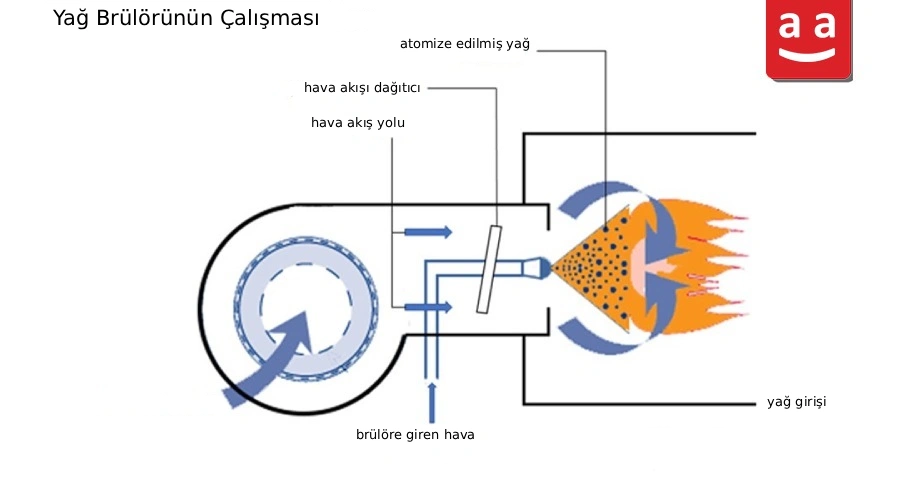

3- Hava Girişi ve Hava-Yakıt Oranı Ayarı

Motorin püskürtülürken, hava fanı yanma odasına gerekli havayı sağlar ve damper, doğru hava-yakıt oranını sağlamak için hava akışını düzenler. Bu hassas kontrol, stabil bir alev oluşmasını, yakıt tüketiminin azalmasını ve duman ile emisyonların minimuma indirilmesini sağlar.

4- Ateşleme ve Motorin Yanmasının Başlatılması

Hava ve yakıt tamamen karıştıktan sonra, ateşleme sistemi karışımı tutuşturur. Bu noktada alev oluşur ve brülör stabil çalışma aşamasına girer.

5- Isı Üretimi ve Enerji Transferi

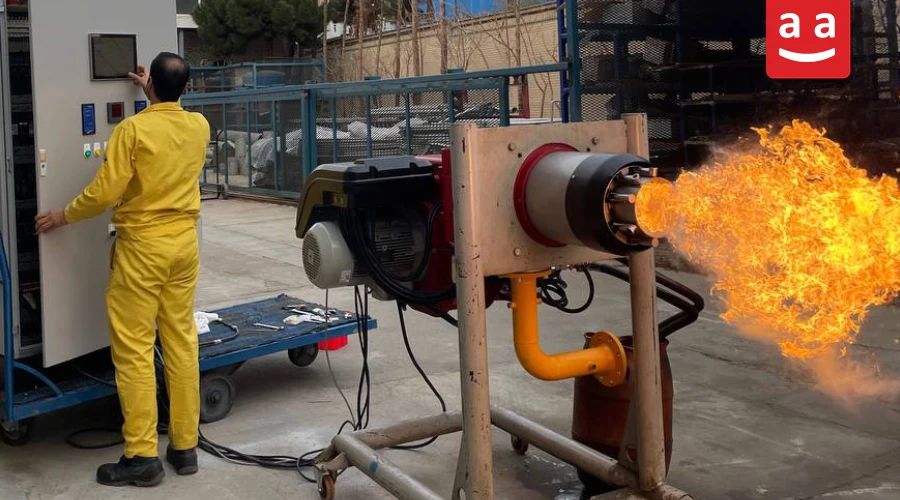

Yağ brülörde oluşan alev, ısıtma sistemleri, buhar kazanları ve endüstriyel ekipmanlar için gerekli termal enerjiyi sağlar. Bu ısının miktarı, brülörün kapasitesine bağlı olarak birkaç yüz kilovat ile birkaç megavat arasında değişebilir.

Yağ brülörlerin Uygulamaları

Yağ brülörü, çeşitli endüstrilerde uniform ve kontrol edilebilir ısı sağlamak için kullanılır; özellikle doğal gaz erişiminin sınırlı olduğu bölgelerde veya yedek yakıt olarak tercih edilir. Başlıca uygulamaları şunlardır:

• Sıcak Su ve Buhar Kazanları: Isıtma ve endüstriyel sistemler için sıcak su veya buhar üretmek üzere gerekli termal enerjiyi sağlamak.
• Çimento Fırınları: Hammaddeleri işlemek, ürün kalitesini artırmak, tam yanmayı sağlamak ve yakıt tüketimini azaltmak için yüksek sıcaklıklar oluşturmak.
• Seramik ve Karo Fırınları: Seramik malzemeleri pişirmek için uniform ısı sağlamak, böylece nihai ürünün kalite ve dayanıklılığını artırmak.

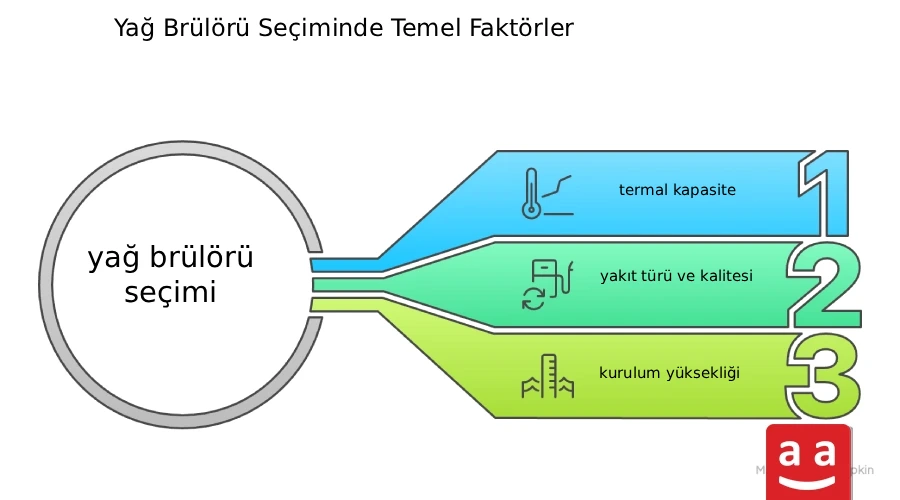

Yağ Brülörü Seçerken Dikkat Edilmesi Gereken Hususlar

Bir Yağ brülörü seçerken, aşağıda açıklandığı üzere bazı faktörlere dikkat edilmesi gerekmektedir:

• Isıl Kapasite: Brülör kapasitesi, ısıtma veya endüstriyel sistemin gerçek ihtiyaçlarına göre seçilmelidir. Gereğinden fazla kapasite enerji israfına, yetersiz kapasite ise yeterli ısı elde edilememesine neden olur.
• Yakıt Türü ve Kalitesi: Kullanılan yakıt, üreticinin tavsiyelerine uygun, standartlara sahip ve kaliteli olmalıdır. Aksi takdirde verim düşüşü ve emisyon artışı meydana gelir.
• Deniz Seviyesinden Yükseklik (Montaj Rakımı): Yüksek rakımlarda hava yoğunluğunun azalması nedeniyle brülörün ısıl kapasitesi düşer. Bu durum, sistem tasarımında mutlaka dikkate alınmalıdır.

Yağ Brülörü Bakımı

Güvenilir çalışma, yüksek verim ve uzun hizmet ömrü sağlamak için doğru bakım uygulamaları büyük önem taşır. Başlıca bakım işlemleri şunlardır:

1. Alev kalitesinin doğru olduğundan emin olmak için yağ brülörü ve nozulların düzenli olarak kontrol edilmesi
2. Brülör pompasının servisinin yapılması ve yakıt basıncının izlenmesi
3. Yakıt tüketiminin kazan dairesinin ısı ihtiyacına uygun şekilde ayarlanması
4. Aşınmış parçaların kontrol edilmesi ve hasarlı veya yıpranmış bileşenlerin gerektiğinde değiştirilmesi

Düzenli bakım, işletme risklerini azaltır, verimi artırır ve yakıt tasarrufu sağlar.

En Yaygın Yağ Brülörü Kapasite Aralıkları

Yağ brülörleri, farklı uygulama gereksinimlerini karşılamak üzere geniş bir ısıl kapasite aralığında sunulmaktadır. Her kapasite aralığı belirli kullanım alanlarına göre tasarlanmıştır:

• 1 MW altı kapasiteler: Küçük ölçekli ısıtma sistemlerinde, büyük konut binalarına ait kazanlarda, kazan dairelerinde ve hafif hizmet tipi atölyelerde yaygın olarak kullanılır.

• 1–3 MW arası kapasiteler: Bu aralık, atölyelerde ve orta ölçekli endüstriyel uygulamalarda en yaygın kullanılan kapasite grubudur. Büyük binalar için sıcak su ve buhar kazanları, boya ve kaplama tesisleri, seralar, süt işleme tesisleri, endüstriyel fırınlar ve kurutma sistemleri bu kapsamdadır.

• 3 MW üzeri kapasiteler: Bu gruptaki brülörler, çimento fabrikaları, petrokimya tesisleri, enerji santralleri, demir-çelik üretim tesisleri ve sürekli ve yüksek ısı gerektiren ağır hizmet tipi termal proseslerde tercih edilir.

Yağ Brülörleri: Sanayi İçin Etkili Bir Çözüm

Yağ brülörleri, endüstriyel ve ticari ısıtma sistemlerinin temel bileşenlerindendir. Yüksek verim ve yakıt ile hava üzerinde hassas kontrol sunarak, tutarlı ve güvenilir ısı sağlarlar. Emisyonları en aza indirerek, metal eritme, cam, seramik ve çimento üretimi gibi endüstriler için ideal bir çözüm oluştururlar. Doğal gazın sınırlı veya maliyetli olduğu bölgelerde, dizel yağ brülörleri ekonomik ve güvenilir bir ısıtma seçeneği sunar.

Deneyimli uzmanlar tarafından desteklenen ve en son global yanma teknolojilerinden yararlanan Raadman, geniş bir kapasite yelpazesinde maksimum verimlilik ve güvenlik sunan gaz brülörlerini müşterilerine sunmaktadır. Projenize uygun bir dizel yağ brülörü seçmek için Raadman ile iletişime geçebilir ve teknik ekibimizin uzman rehberliğinden faydalanabilirsiniz.

Yağ Brülörü Hakkında Sıkça Sorulan Sorular (FAQ)

1- Yağ brülörü nedir ve nasıl çalışır?

Yağ brülörü, kazanlar, fırınlar ve ısıtma sistemleri için gerekli ısıyı, yağ yakıtını yakıp hava ile karıştırarak kontrollü bir alev oluşturan bir cihazdır.

2- Yağ brülörünün ana bileşenleri nelerdir?

Başlıca bileşenler, hava tedarik fanı, yakıt atomizasyon nozulu, yağ pompası, ateşleme sistemi ve emniyet kontrol devresidir.

3- Yağ brülörleri hangi sektörlerde kullanılır?

Yağ brülörleri genellikle buhar ve sıcak su kazanlarında, çimento, seramik ve cam fırınlarında, gıda işleme tesislerinde ve seralarda kullanılır.

4- Yağ brülörü seçerken hangi faktörler göz önünde bulundurulmalıdır?

Önemli faktörler arasında gerekli ısıl kapasite, yakıt kalitesi, montaj yüksekliği ve ilgili endüstriyel süreç yer alır.

5- Yağ brülörünün bakımı ve servisi nasıl yapılır?

Düzenli bakım; alev ve nozulu kontrol etmeyi, pompa basıncını denetlemeyi, yakıt akışını ayarlamayı ve yıpranmış veya hasarlı parçaları değiştirmeyi içerir. Bu uygulamalar, brülörün verimliliğini, güvenilirliğini ve ömrünü artırır.
