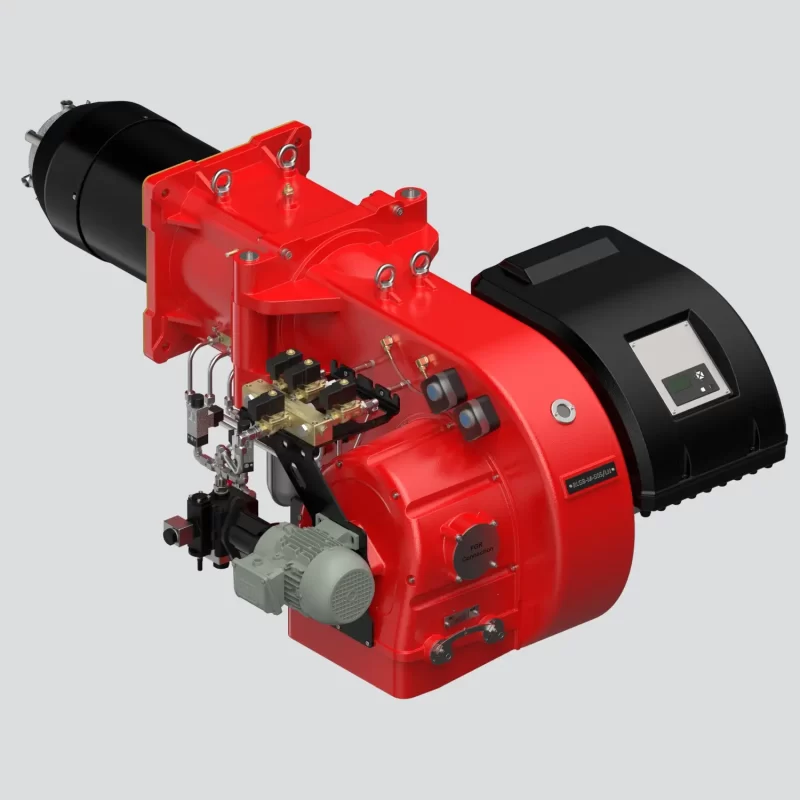

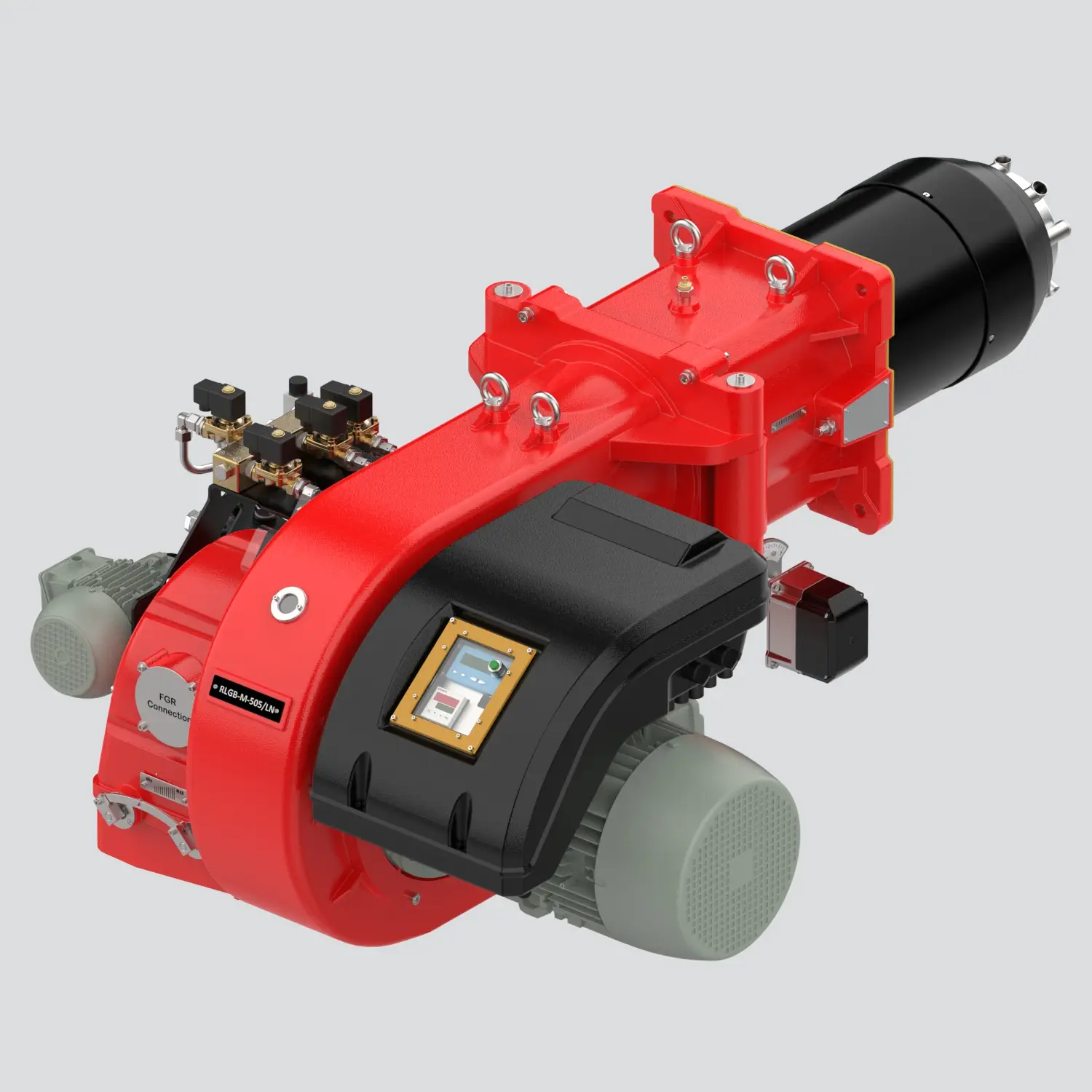

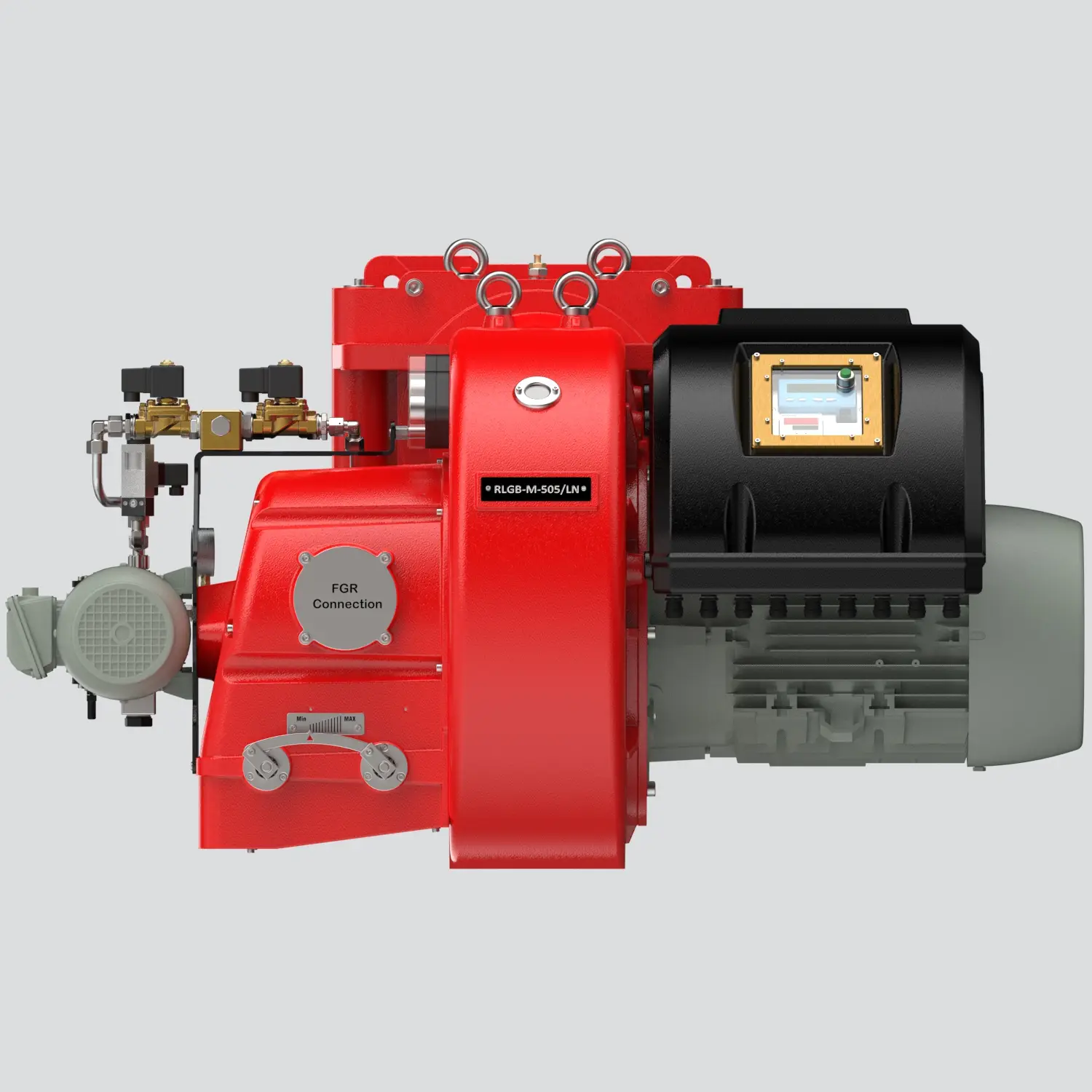

RLGB-M-505/LN

Low Nox Burner
الطاقة : 5100 (كيلوواط)

SKU: RLGBM505LN-AR

البيانات الفنية

البيانات الفنيةكميةالوحدة
القدرة الحرارية الاسمية700-5100 / 603-4388(كيلو واط) / (ميغا كالوري/ساعة)
فئة NoxIII
نسبة التخفیض1:7
القدرة الاسمية للغاز G20700-5100كيلو واط
معدل تدفق الغاز G2070-510متر مكعب/ساعة
القدرة الاسمية للغاز G25700-5100كيلو واط
معدل تدفق الغاز G2581-594متر مكعب/ساعة
القدرة الاسمية لغاز البترول المسال750-5100كيلو واط
معدل تدفق غاز البترول المسال29-198متر مكعب/ساعة
القدرة الاسمية لوقود الديزل700-5100كيلو واط
معدل تدفق وقود الدیزل59-430كيلوغرام/ساعة
القدرة الاسمية للمازوت--كيلو واط
معدل تدفق المازوت--كيلوغرام/ساعة
ضغط خط الغاز (ضغط منخفض)137-360ميلي بار
ضغط خط الغاز (نوع الضغط العالي)1.5-4بار
حجم أنبوب إدخال الغاز (ضغط منخفض)DN 80
حجم أنبوب إدخال الغاز (ضغط عالي)DN 80
مرحلة تزويد الطاقة الكهربائية3ph
تردد توريد الطاقة الكهربائية50هرتز
جهد توريد الطاقة الكهربائية380-400فولت
قدرة المحرك الكهربائي للمروحة11كيلو واط
سرعة محرك المروحة2940دورة في الدقيقة
نموذج المضخةTA 5
قدرة محرك المضخة1.5كيلو واط
سرعة محرك المضخة2885دورة في الدقيقة
وضع التشغيل بالغازModular
وضع التشغيل بالوقود الدیزلTriple Stage
مروحة طرد مركزي314x101x38ملليمتر
الحماية العالمية (وفقًا لـ ISIRI 2868)43
البعد الإجمالي1683x1249x741ملليمتر
الوزن268كيلوغرام
نوع الموقدL1L2L3W1H1H2D1D2NB.C.D
RLGB-M-505/LN16835144311249741413328204490
تشغيل بالغاز
NOx (ملغ/كيلوواط ساعة)CO (جزء في المليون)
8020
تشغيل بوقود الدیزل
NOx (ملغ/كيلوواط ساعة)CO (جزء في المليون)
17030
